Lucht / water warmtepompboiler
Air to water heat pump
Pompe à chaleur air/eau
pour ECS
Luft / Wasser Wärmepumpe
AH - 290
AH
Installatie-, Gebruikers- en
Servicehandleiding
Installation, User and Service Manual
Manuel d installation, Mode d emploi,
Manual d entretien
Installations-, Benutzer- und
Wartungsanleitung
uw installateur / your installer / Ihr Installateurvotre installateur /
Nederlands 5
English 35
Français 65
Deutsch 95
Waarschuwing
Lees deze handleiding zorgvuldig voordat u het toestel in gebruik neemt.
Het niet lezen van deze handleiding en het niet opvolgen van de
instructies in deze handleiding kan leiden tot ongevallen en schade aan
personen en het toestel.
Copyright © 2008 A.O. Smith Water Products Company
Alle rechten voorbehouden.
Niets uit deze uitgave mag worden gekopieerd, verveelvoudigd en/of
openbaar gemaakt door middel van druk, fotokopie of op welke andere
wijze dan ook, zonder voorafgaande schriftelijke toestemming van A.O.
Smith Water Products Company.
A.O. Smith Water Products Company behoudt zich het recht voor de
specicaties zoals vermeld in deze handleiding te wijzigen.
Alle in deze handleiding genoemde merknamen zijn geregistreerde
handelsmerken van de desbetreffende leveranciers.
A.O. Smith Water Products Company is niet aansprakelijk voor claims
van derden veroorzaakt door ondeskundig gebruik anders dan vermeld in
deze handleiding en overeenkomstig de Algemene Voorwaarden gede-
poneerd bij de Kamer van Koophandel.
Zie verder de Algemene Voorwaarden. Deze kunt u kostenloos bij ons
opvragen.
Hoewel grote zorg is besteed aan het waarborgen van correcte en waar
nodig, volledige beschrijving van de relevante onderdelen, kan het
voorkomen dat de handleiding fouten en onduidelijkheden bevat.
Mocht u toch fouten of onduidelijkheden in de handleiding ontdekken, dan
vernemen wij dat graag van u. Het helpt ons de documentatie verder te
verbeteren.
Indien u opmerkingen of vragen heeft aangaande specieke onderwerpen
die betrekking hebben op het toestel, aarzelt u dan niet contact op te
nemen met:
A.O. Smith Water Products Company
Postbus 70
5500 AB Veldhoven
Nederland
Telefoon: 0800 - AOSMITH
0800 - 267 64 84
Algemeen: +31 40 294 25 00
Fax: +31 40 294 25 39
E-mail: [email protected]
Website: www.aosmithinternational.com
Voor problemen met de aansluitingen op gas,- elektra- en
watervoorzieningen kunt u terecht bij de leverancier/installateur van uw
installatie.
Lees deze handleiding zorg-
vuldig
Handelsmerken
Aansprakelijkheid
Meer informatie
5
Inhoudsopgave
A
1. Over het product
1.1 Inhoud van de levering
1.2 Productbeschrijving
1.3 Technische gegevens
1.4.1 Koelcircuit - beschrijving
1.4.2 Koelcircuit - schema
1.5.1 Watercircuit – beschrijving
1.5.2 Vereisten voor het watercircuit
1.5.3 Afmetingen
1.5.4 Watercircuit - hydraulisch schema
1.6 Elektrisch schema
2. Voorafgaand aan installatie / in werking
stellen
2.1 Belangrijke veiligheidsinstructies
2.1.1 Koelsysteem – veiligheidsinstructies
2.1.2 Elektrisch circuit - veiligheidsinstructies
2.1.3 Watercircuit - veiligheidsinstructies
2.2 Levering
2.3 Opslag
2.4 Transport
2.4.1 Transport met vorkheftruck
2.4.2 UItladen van de warmtepomp
2.4.3 Transport met steekwagen
2.5 Plaatsing / opstelling
3. Installatie
3.1 Wateraansluiting
3.2 Plaatsing van de pijpaansluitingen
3.3 Aansluiting condensafvoer
3.4 Luchtinlaat en -uitlaat
3.5 Controle
4. In werking stellen / bediening
4.1 In werking stellen van het watercircuit
4.2 Elektriciteit - aansluiting
4.3 Koelcircuit
4.4 Tips voor energiebesparing
1. Gebruikershandleiding
1.1 Gebruik
1.2 Wijziging van operationele gegevens
1.3 Bedieningsmenu
1.4 Schema fabrieksinstellingen
2. Functie
2.1 Omschrijving
2.2 Extra capaciteit
2.3 Veilig functioneren
2.4 Waarschuwingen
3. Onderhoud
3.1 Koelsysteem en ventilator
3.2 Watercircuit en tank
3.3 Demonteren / De unit buiten gebruik
stellen
4. Opsporen van defecten
4.1 Hogedrukschakelaar
4.2 Veiligheidsschakelaar voor verwarmings-
element
4.3 De warmtepomp loopt niet
5. Garantie
B
6
7
7
7
7
8
9
10
10
10
11
12
14
14
14
14
14
14
14
15
15
15
15
16
19
19
19
19
19
19
21
21
21
21
22
22
23
24
25
26
26
26
27
27
28
28
28
29
30
30
30
20
31
1.1 Inhoud van levering
• Warmtepomp met ingebouwde regelelementen
• Installatiehandleiding met technische gegevens
• Bedieningsinstructies
1.2 Productbeschrijving
De AHD 290 is een water-warmtepomp voor huishoudelijk gebruik met een
condensor aan de buitenzijde van de tank. Toepassing en
bedieningsprincipes worden gespeciceerd in de bedieningsinstructies.
1.3 Technische gegevens
Water-warmtepomp voor huishoudelijk gebruik
Diameter zonder pijpaansluiting mm Ø660
Hoogte mm 1770
Gewicht kg 105
Elektrische aansluitingen V/Hz 230/50
Zekering van de warmtepomp A 13
Koelvloeistof / hoeveelheidgevuld - / kg R134a / 0,9
Gegevens betreffende prestaties
Specicaties betreffende prestaties voor opwarming van water van
15°C tot 45°C voor huishoudelijk gebruik
Thermisch vermogen
(bij lucht 15°C / water 15°C – 45°C)
kW 1,96
Ingangsvermogen
(bij lucht 15°C / water 15°C – 45°C)
kW 0,56
COP
(bij lucht 15°C / water 15°C – 45°C)
3,2
Energieverbruik elektrische cartridge / ver-
warmingselement
kW 1,5
Functioneel bereik / grenswaarden
Min. luchttemperatuur °C 8 (± 0,5°C)
Max. luchttemperatuur °C 35
Max. watertemperatuur °C 55
Max. watertemperatuur
(met functioneren van warmtepomp en elek-
trische cartridge)
°C 65
Geluidsniveau
1 meter voor de unit dB(A) 50
A
1. Over het product
7
Waterreservoir voor huishoudelijk gebruik
Materiaal Speciaal geëmailleerd staal
Netto volume ltr 285
Volume luchtstroom
Volume luchtstroom m³/h 280
1.4.1 Koelcircuit – beschrijving
Het koelsysteem wordt gebruikt voor de verwerking van de warmte van de
inlaatlucht. Dit is de manier waarop de onttrokken warmte overgedragen
wordt naar het water. Dit proces is alleen mogelijk door toevoeging van
externe energie, dat plaatsvindt in de compressor.
In de verdamper wordt de warmte uit de lucht geabsorbeerd en gasvormig
in de koelvloeistof naar de compressor gevoerd. In de compressor wordt de
koelvloeistof op een hogere druk en een hoger energieniveau gebracht,
zodat hij warmte kan afdragen aan het water via de condensorpijp die
rondom de tank is aangebracht. De gecondenseerde koelvloeistof wordt
langzaam onder lagere druk gebracht met behulp van het
drukoverstortventiel, zodat het mogelijk wordt de koelcyclus in de
verdamper te herhalen.
8
1.4.2 Koelcircuit - schema
T5, T6, T7, T8 - Sensoren
Overzicht onderdelen
Nº : Omschrijving
1 Compressor
2 Condensor
3 Verdamper
4 Centrifugaal ventilator
5Expansieventiel
6Drooglter
7 Drukschakelaar
9
A/ H
M
J
V
P
Z
W
2
2
7
7
14
6
11
1
N
B
D
1.5.1 Watercircuit - beschrijving
Het watercircuit dient te worden geconstrueerd met inachtneming van de
toepasselijke normen en eisen. Raadpleeg de specicaties in de
paragrafen 3.1 en 3.2
1.5.2 Vereisten voor het watercircuit
Onjuiste combinaties van materialen gebruikt in het watercircuit van de
woning kunnen leiden tot schade als gevolg van galvanische corrosie.
Daarom is speciale aandacht vereist bij gebruik van gegalvaniseerde en
koperhoudende componenten.

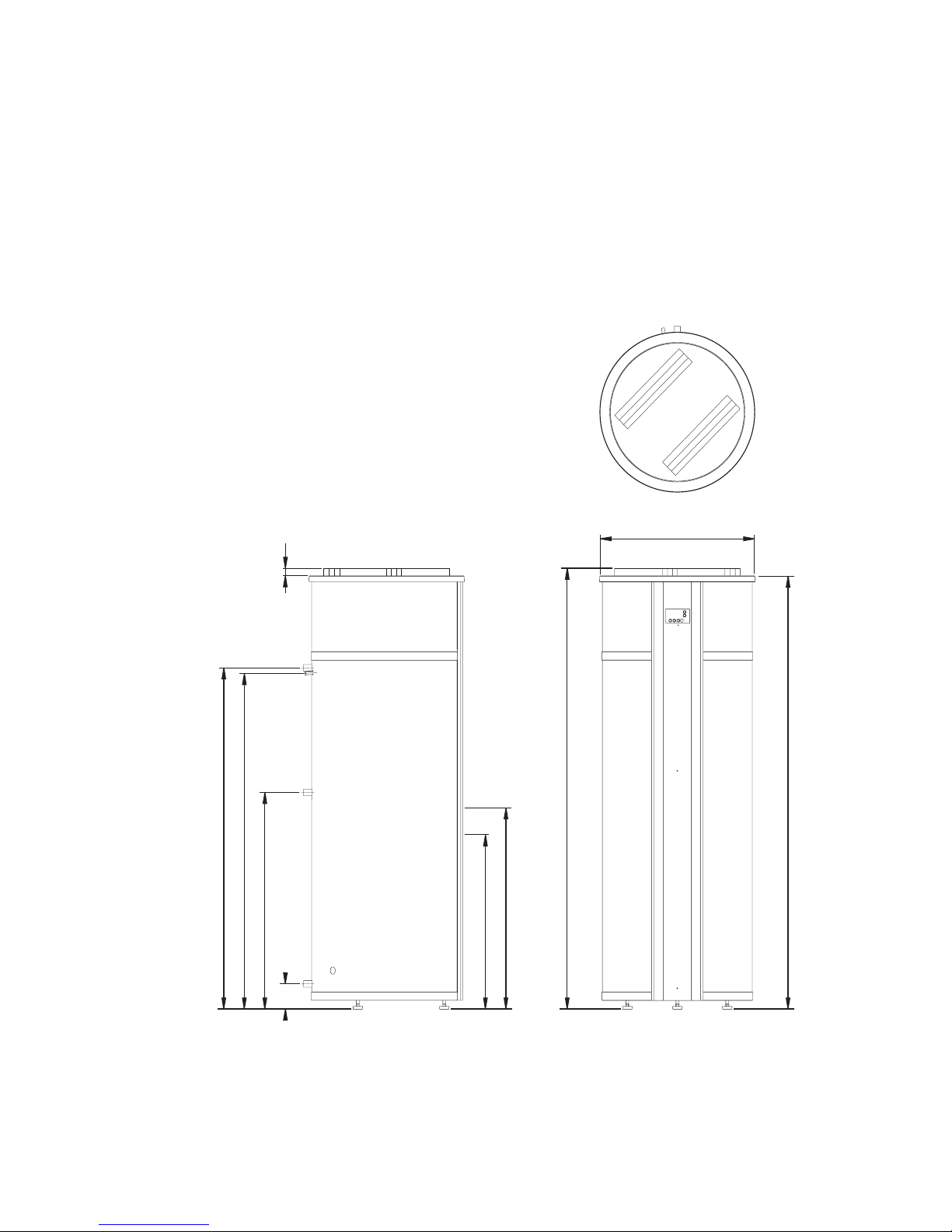

1.5.3 Afmetingen
10
