Tilt Only 50 RTS Central Pack

NOTICE TRADUITE

Cettenotices’appliqueàtouteslesmotorisationsTiltOnly50WFRTSCentral etdont

les déclinaisons sont disponibles au catalogue en vigueur.

SOMMAIRE

GÉNÉRALITÉS

Consignes de sécurité

Danger

Signale un danger entraînant immédiatement la mort ou des

blessures graves.

Avertissement

Signale un danger susceptible d’entraîner la mort ou des

blessures graves.

Précaution

Signale un danger susceptible d’entraîner des blessures légères

ou moyennement graves .

Attention

Signale un danger susceptible d’endommager ou de détruire le

produit.

1. Informations préalables 3

1.1. Domaine d’application 3

1.2. Responsabilité 3

2. Installation 4

2.1. Assemblage 4

2.2. Câblage 5

2.3. Mise en service 5

2.4. Astuces et conseils

d'installation 7

3. Utilisation et maintenance 11

3.1. Montée, Descente, my 11

3.2. Réglages

supplémentaires 11

3.3. Astuces et conseils

d’utilisation 13

4. Données techniques 14

FR Tilt Only 50 RTS Central Pack

1. INFORMATIONS PRÉALABLES

1.1. DOMAINE D’APPLICATION

Le Tilt Only 50 WF RTS Central est un moteur spécialement dédié aux applications

intérieures.

Le Tilt Only 50 WF RTS Central peut motoriser des stores vénitiens en bois ou

en faux bois.

L’installateur, professionnel de la motorisation ou de l’automatisation de

l’habitat, doit s’assurer que le produit motorisé, une fois installé, respecte les

normes en vigueur dans le pays d’utilisation, notamment la norme EN13120

relative aux stores d’intérieur.

1.2. RESPONSABILITÉ

Avant d’installer et d’utiliser la motorisation, lire attentivement cette notice.

Outre les instructions décrites dans cette notice, respecter également les

consignes détaillées dans le document joint Consignes de sécurité.

La motorisation doit être installée par un professionnel de la motorisation et de

l’automatisation de l’habitat, conformément aux instructions de Somfy et à la

réglementation applicable dans le pays de mise en service.

Toute utilisation de la motorisation hors du domaine d’application décrit

ci-dessus est interdite. Elle exclurait, comme tout irrespect des instructions

ﬁgurant dans cette notice et dans le document joint Consignes de sécurité,

toute responsabilité et garantie de Somfy.

L’installateur doit informer ses clients des conditions d’utilisation et de

maintenance de la motorisation et doit leur transmettre les instructions

d’utilisation et de maintenance, ainsi que le document joint Consignes de

sécurité, après l’installation de la motorisation. Toute opération de Service

Après-Vente sur la motorisation nécessite l’intervention d’un professionnel de la

motorisation et de l’automatisation de l’habitat.

Si un doute apparaît lors de l’installation de la motorisation ou pour obtenir des

informations complémentaires, consulter un interlocuteur Somfy ou aller sur le

site www.somfy.com.

Tilt Only 50 RTS Central Pack

2. INSTALLATION

Attention

• Consignes à suivre impérativement par le professionnel de la

motorisation et de l’automatisation réalisant l’installation de la

motorisation.

• Ne jamais laisser tomber, choquer, percer, immerger la

motorisation.

• Installer un point de commande individuel pour chaque

motorisation.

2.1. ASSEMBLAGE

2.1.1. Préparation de la motorisation

1) Couper l'axe du caisson à la longueur désirée.

2) Placer les adaptateurs du caisson et d'axe sur

la motorisation.

2.1.2. Intégration de la motorisation à l'intérieur du caisson

1) Insérer la motorisation dans le caisson.

Attention

Veiller à ne pas couper les ﬁls

d'alimentation sur les bords du

caisson au moment d'y introduire la

motorisation.

2) Faire glisser les axes en butée sur les

adaptateurs d’axe de la motorisation.

Pour une réception radio optimale, l'antenne doit

être maintenue droite et à l'extérieur du caisson.

Le montage est possible en position centrale ou

latérale.

FR Tilt Only 50 RTS Central Pack

2.2. CÂBLAGE

Danger

• Les câbles traversant une paroi métallique doivent être protégés

et isolés par un manchon ou un fourreau.

• Attacher les câbles pour éviter tout contact avec une partie en

mouvement.

• Le câble de la motorisation n’est pas démontable. S’il est

endommagé, retourner la motorisation au SAV.

• Pour garantir la sécurité électrique, cette motorisation de classe

III doit obligatoirement être alimenté par une source de tension

«TBTS» (Très Basse Tension de Sécurité).

Attention

• Laisser le câble d’alimentation de la motorisation accessible: il

doit pouvoir être remplacé facilement.

• Ne pas débrancher la batterie ou l'alimentation lorsque la

motorisation est en marche.

Relier la batterie ou l'alimentation au câble

d'alimentation de la motorisation.

2.3. MISE EN SERVICE

La DEL orange clignote continuellement en mode réglage.

La DEL verte clignote une fois sur réception d’une commande d’un point de

commande appairé.

2.3.1. Pré-enregistrement du point de commande RTS

Appuyer en même temps sur les boutons Montée

et Descente du point de commande RTS : le

produit motorisé eﬀectue un va-et-vient et le point

de commande RTS est pré-enregistré dans la

motorisation.

Tilt Only 50 RTS Central Pack

2.3.2. Contrôle du sens de rotation

Appuyer sur le bouton Montée du point de commande RTS:

a) Si les lames du store s’orientent dans le sens

attendu, le sens de rotation est correct : passer

au paragraphe 2.3.3. Réglage des ﬁns de

course.

b) Sinon : passer à l’étape suivante.

• b1) Appuyer sur le bouton my du point de

commande RTS jusqu’au va-et-vient du

produit motorisé: Le sens de rotation est

modiﬁé.

• b2) Appuyer sur le bouton Montée du point

de commande RTS pour contrôler le sens de rotation.

2.3.3. Réglage des ﬁns de course

Les ﬁns de course peuvent être réglées dans n’importe quel ordre.

Attention

Ne pas régler une ﬁn de course dans une position capable de

soulever le produit motorisé, car cela pourrait endommager le

produit motorisé et/ou le moteur à long terme.

1) Placer le produit motorisé en position basse

souhaitée en appuyant sur le bouton Descente.

2) Appuyer simultanément sur les boutons

my et Montée jusqu’au mouvement du

produit motorisé. La ﬁn de course basse est

mémorisée et la DEL verte clignote cinq fois.

3) Appuyer sur le bouton my quand le produit

motorisé atteint la position haute souhaitée. Si

besoin, ajuster la position du produit motorisé

avec les boutons Montée et Descente.

4) Appuyer simultanément sur les boutons

my et Descente jusqu’au mouvement du

produit motorisé. La ﬁn de course haute est

mémorisée et la DEL verte clignote cinq fois.

Le produit motorisé descend et s'arrête en ﬁn de course basse.

5) Pour valider les réglages des ﬁns de course, appuyer sur le bouton

my jusqu’au va-et-vient du produit motorisé. Les ﬁns de course sont

enregistrées.

b1b1 b2b2

FR Tilt Only 50 RTS Central Pack

2.3.4. Enregistrement du point de commande RTS

La motorisation est en mode programmation :

Faire un appui bref sur le bouton PROG du point de

commande RTS à enregistrer:

Le produit motorisé eﬀectue un va-et-vient :

ce point de commande RTS est enregistré dans la motorisation et la DEL verte

clignote cinq fois.

Si la motorisation n’est plus en mode programmation, eﬀectuer de nouveau

l’Étape 2.3.1. Pré-enregistrement du point de commande RTS avant de

réaliser l'Étape 2.3.4. Enregistrement du point de commande RTS.

2.4. ASTUCES ET CONSEILS D'INSTALLATION

2.4.1. Questions sur la motorisation ?

Constats Causes possibles Solutions

Le produit

motorisé ne

fonctionne pas.

Présence possible

d'interférences radio.

Débrancher le câble

d'alimentation, puis

rebrancher la batterie à la

motorisation.

Une ou plusieurs batteries

sont montées dans le

mauvais sens.

Vériﬁer que toutes les

batteries sont correctement

installées.

Une ou plusieurs batteries

fuient dans le tube du

logement batterie.

Remplacer l'ensemble des

batteries.

Les batteries (dans le tube

batterie) sont faibles.

Contrôler le niveau des

batteries et les remplacer si

besoin.

La batterie du point de

commande est faible.

Contrôler si la batterie est

faible et la remplacer si

besoin.

Le point de commande n’est

pas compatible.

Contrôler la compatibilité

et remplacer le point de

commande si besoin.

Le point de commande utilisé

n’est pas enregistré dans la

motorisation.

Utiliser un point de

commande enregistré ou

enregistrer ce point de

commande.

PROG.

Tilt Only 50 RTS Central Pack

Attention

Pour appuyer sur le bouton PROG de la motorisation, il est

préférable d'utiliser l'antenne de la motorisation.

2.4.2. Re-réglage des ﬁns de course

La DEL orange clignote jusqu’à ce que la nouvelle

ﬁn de course soit enregistrée.

2.4.2.1. Réajustement de la ﬁn de course

haute

1) Appuyer sur le bouton Montée pour déplacer

le produit motorisé jusqu’à la ﬁn de course à

réajuster.

2) Appuyer en même temps sur les boutons

Montée et Descente jusqu’au va-et-vient du

produit motorisé.

3) Appuyer sur le bouton Montée ou Descente

pour déplacer le produit motorisé vers la

nouvelle position souhaitée.

4) Pour conﬁrmer la nouvelle ﬁn de course, appuyer sur le bouton my jusqu’au

va-et-vient du produit motorisé et aux cinq clignotements de la DEL verte.

2.4.2.2. Réajustement de la ﬁn de course basse

1) Appuyer sur le bouton Descente pour déplacer

le produit motorisé jusqu’à la ﬁn de course à

réajuster.

2) Appuyer en même temps sur les boutons

Montée et Descente jusqu’au va-et-vient du

produit motorisé.

3) Appuyer sur le bouton Montée ou Descente

pour déplacer le produit motorisé vers la

nouvelle position souhaitée.

4) Pour conﬁrmer la nouvelle ﬁn de course,

appuyer sur le bouton my jusqu’au va-et-vient

du produit motorisé et aux cinq clignotements

de la DEL verte.

FR Tilt Only 50 RTS Central Pack

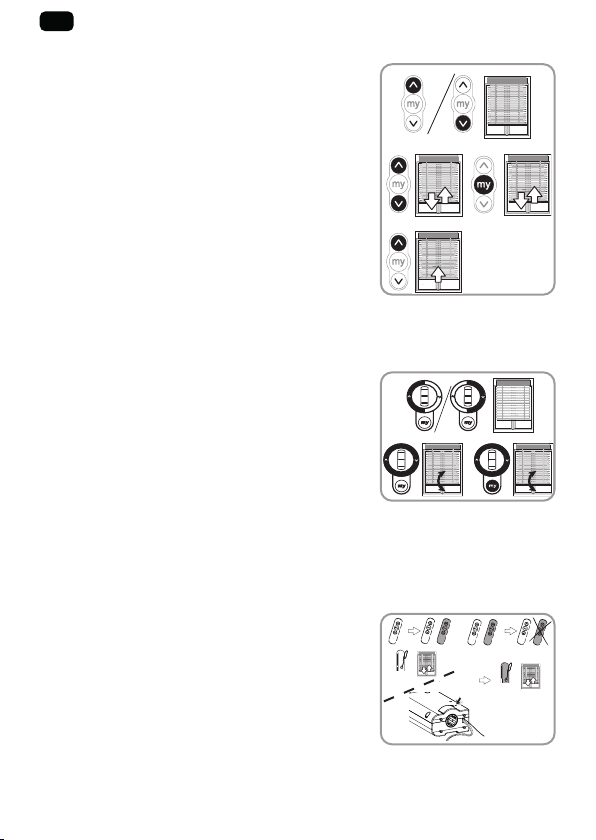

2.4.3. Modiﬁcation du sens de rotation de la motorisation

1) Déplacer le produit motorisé vers une position

autre que ses ﬁns de course.

2) Maintenir simultanément enfoncées les

boutons Montée et Descente jusqu’au va-et-

vient du produit motorisé et au clignotement

lent de la DEL orange.

3) Appuyer sur le bouton my jusqu’au va et-vient

du produit motorisé et aux cinq clignotements

de la DEL verte pour inverser le sens de

rotation.

4) Appuyer sur le bouton Montée pour contrôler

le nouveau sens de rotation.

Le sens de rotation de la motorisation est inversé.

2.4.4. Modiﬁcation du sens de rotation de la roue

1) Déplacer le produit motorisé vers une position

autre que ses ﬁns de course.

2) Maintenir simultanément enfoncées les

boutons Montée et Descente jusqu’au va-et-

vient du produit motorisé et au clignotement

lent de la DEL orange.

3) Appuyer simultanément sur les boutons

Montée, my et Descente jusqu’au va-et-vient du produit motorisé et aux

5 clignotements de la DEL verte pour inverser le sens de rotation de la

molette.

2.4.5. Ajout ou suppression d’un point de commande RTS

Prendre un point de commande RTS (A) enregistré

dans la motorisation.

Faire un appui long sur Prog du point de commande

RTSenregistré(A)oulebouton Progdelamotorisation

jusqu'au va-et-vient du produit motorisé. La DEL

verte clignote cinq fois, puis la DEL orange clignote.

La motorisation est en mode programmation.

2233

PROG.

Indice

Lingue:

Altri manuali SOMFY Motore

SOMFY

SOMFY Pergola io Istruzioni per il montaggio

SOMFY

SOMFY ilmo 50 WT Manuale utente

SOMFY

SOMFY sonesse 30 rts Manuale di installazione

SOMFY

SOMFY Sonesse 30 DCT Manuale utente

SOMFY

SOMFY Sonesse 40 PA Manuale utente

SOMFY

SOMFY DR1000 Manuale utente

SOMFY

SOMFY SGH io Istruzioni per il montaggio

SOMFY

SOMFY LIGHTING OUTDOOR RTS Istruzioni operative

SOMFY

SOMFY Glydea Ultra WT Manuale utente

SOMFY

SOMFY Sonesse 28 WF Zigbee Manuale utente

SOMFY

SOMFY SGH RTS Manuale utente

SOMFY

SOMFY Roll Up 28 WireFree RTS Manuale utente

SOMFY

SOMFY Tilt & Lift 25 RTS Central Manuale utente

SOMFY

SOMFY ilmo 50 WT Manuale utente

SOMFY

SOMFY Sonesse Ultra 50 RTS Manuale utente

SOMFY

SOMFY J4 WT Manuale utente

SOMFY

SOMFY Oximo Series Manuale utente

SOMFY

SOMFY SUNEA CSI RTS Manuale utente

SOMFY

SOMFY J4 RTS Istruzioni per il montaggio

SOMFY

SOMFY Orea RTS Istruzioni utente

SOMFY

SOMFY RS-485 SDN 2.0 Guida rapida alla configurazione

SOMFY

SOMFY Glydea Istruzioni operative

SOMFY

SOMFY Sonesse 50 RA Manuale utente

SOMFY

SOMFY MAESTRIA+ 50 io Manuale utente

Manuali Motore popolari di altre marche

Rotax

Rotax 125 senior MAX evo Manuale utente

Kohler

Kohler K361 Manuale utente

MTD

MTD OHV Series Manuale utente

Kohler

Kohler COMMAND CH18-745 Manuale utente

Mercury

Mercury D4.2L D-Tronic Manuale utente

Selve

Selve SE Plus-RC Series Manuale utente

Perkins

Perkins 1206E-E66TA Manuale utente

Skov

Skov DA 174 Manuale

Rossi

Rossi TX11 Series Manuale utente

Siemens

Siemens SIMOTICS T-1FW3 Foglio di istruzioni

AL-KO

AL-KO PRO 350 Manuale utente

MTU

MTU 12 V 4000 Lx4 Manuale utente

Nanni

Nanni N3.30 Manuale di istruzioni

Nanni

Nanni N5.160 CR2 Manuale utente

KSB

KSB SuPreme Series Istruzioni per l'installazione

Hiwin

Hiwin EM1 Series Manuale utente

Rotax

Rotax 912 i series Istruzioni operative

Siemens

Siemens SIMOTICS XP 1MB1 Manuale utente
