Sony BKM-FW50 Manuale utente

2005 Sony Corporation

BKM-FW50 (JP/GB/FR/DE/ES/IT/CS) 2-650-677-03(1) [New CID Font]

設置説明書

Installation Manual

Manuel d’installation

Installationsanleitung

Manual de instalación

Manuale all’installazione

BKM-FW50

Streaming Receiver

Adaptor

2-650-677-03 (1)

お買い上げいただきありがとうございます。

電気製品は安全のための注意事項を守らないと、火災や人身事

故になることがあります。

この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかた

を示してあります。本書をよくお読みのうえ、製品を安全にお使いください。

お読みになったあとは、いつでも見られるところに必ず保管してください。

Before operationg the unit, please read this manual thoroughly and retain it for future

reference.

2警告

BKM-FW50 (JP/GB/FR/DE/ES/IT/CS) 2-650-677-03(1) [New CID Font]

ソニーの製品は安全に充分配慮して設計されています。し

かし、電気製品は、まちがった使いかたをすると、火災や

感電などにより死亡や大けがなど人身事故につながること

があり、危険です。

事故を防ぐために次のことを必ずお守りください。

安全のための注意事項を守る

この取扱説明書の注意事項をよくお読みください。

定期点検をする

5年に1度は、内部の点検を、お買い上げ店またはソニーの

サービス窓口にご依頼ください（有料）。

故障したら使わない

すぐに、お買い上げ店またはソニーのサービス窓口にご連

絡ください。

万一異常が起きたら

1ディスプレイの電源を

切る。

2ディスプレイの電源

コードや接続コードを

抜く。

3お買い上げ店または

ソニーのサービス窓口

に連絡する。

安全のために

•煙が出たら

•異常な音、においがし

たら

•内部に水、異物が入っ

たら

•製品を落としたり、

キャビネットを破損し

たときは

この装置は、情報処理装置等電波障害自主規制協議会(VCCI)

の基準に基づくクラス B 情報技術装置です。この装置は、家庭

環境で使用することを目的としていますが、この装置がラジオや

テレビジョン受信機に近接して使用されると、受信障害を引き起

こすことがあります。取扱説明書に従って正しい取り扱いをして

ください。

警告表示の意味

取扱説明書および製品で

は、次のような表示をして

います。表示の内容をよく

理解してから本文をお読み

ください。

この表示の注意事項を守ら

ないと、健康を害するおそ

れがあります。

この表示の注意事項を守ら

ないと、感電やその他の事

故によりけがをしたり周辺

の物品に損害を与えたりす

ることがあります。

注意を促す記号

行為を禁止する記号

行為を指示する記号

注意

BKM-FW50 (JP/GB/FR/DE/ES/IT/CS) 2-650-677-03(1) [New CID Font]

下記の注意を守らないとけがをしたり周辺の

物品に損害を与えたりすることがあります。

取り付けは専門の工事業者に依頼する

お客様が取り付けを行うと、火災や感電により人身事故につながります。

取り付けについては、必ずお買い上げ店またはソニーのサービス窓口にご依頼くだ

さい。

接続の際は電源を切る

電源コードや接続ケーブルを接続するときは、電源を切ってください。感電や故障

の原因となることがあります。

お手入れの際は、電源を切って電源プラグを抜く

電源を接続したままお手入れをすると、感電の原因となることがあります。

内部を開けない、改造しない

内部には電圧の高い部分があり、キャビネットや裏ぶたを開けたり改造したりする

と、火災や感電の原因となることがあります。内部の調整や設定、点検、修理はお

買い上げ店またはソニーのサービス窓口にご依頼ください。

コネクター部には、手を触れない

ディスプレイ内部のコネクター部には手を触れないでください。

けがをしたり故障の原因となることがあります。

基板の取り付けは注意深く

この説明書で説明しているアダプター（拡張ボード）をフラットパネルディスプレ

イのスロットに取り付けるときは、部品や基板などの角で、手や指にけがをしない

ように注意深く作業してください。

BKM-FW50 (JP/GB/FR/DE/ES/IT/CS) 2-650-677-03(1) [New CID Font]

使用上のご注意

•本機のソフトウェアの仕様は、改良のため

予告なく変更することがありますが、ご了

承ください。

•アプリケーションソフトウェアは、この取扱

説明書の画面と一部異なる場合がありま

す。

•安全の為に該当ポートには過電圧が加わ

る恐れのないネットワークに接続してくださ

い。

•次の場合、データが破損したりCFカード

またはマイクロドライブそのものが使用で

きなくなることがあります。

-データの読み込み中、書き込み中に

CFカードを取り出した場合

-強い磁気のそばにマイクロドライブを近

づけた場合

•マイクロドライブは小型のハードディスクド

ライブです。回転系記録媒体であるため、

フラッシュメモリーを使用したメモリース

ティックやCFカードに比べ振動や衝

撃に強くありません。

•本機はディスプレイに装着して長時間動

作させると高温となるため、取り外しの際

は充分に注意してください。

...........................................................................................................................................................................

•Microsoftおよび Windowsは、米国 MicrosoftCorporationの米国およびその他の国における登録

商標です。

•コンパクトフラッシュ（CompactFlash）、CFカードは、米国サンディスク社の商標です。

•マイクロドライブ（ Microdrive）は HitachGlobalStorageTechnologiesの登録商標です。

•メモリースティック、メモリースティックデュオ はソニー株式会社の商標です。

•その他記載された商品名、会社名などは、各社の商標または登録商標です。

メモリーに保存されるデータに関す

る注意

•本製品内のメモリーには、各種機能の設

定値に加え、ＩＰアドレス、メールアドレス

等が記録されます。

•本製品を廃棄、譲渡等する場合には、本

製品内のメモリーに記録されているデータ

を消去することを強くお勧めします。消去

の方法につきましては取扱説明書（本機

に付属のCD-ROMにPDF形式で収録）

24ページにある「本機を初期化するには」

の説明をご覧下さい。

•本製品の不具合・修理等何らかの原因

で、本製品内のメモリーに保存された

データが破損・消滅した場合など、いか

なる場合においても記録内容の補償およ

びそれに付随するあらゆる損害について、

当社は一切責任を負いかねます。また、

いかなる場合においても、当社にて記録

内容の修復はいたしません。あらかじめ

ご了承下さい。

BKM-FW50 (JP/GB/FR/DE/ES/IT/CS) 2-650-677-03(1) [New CID Font]

このマニュアルについて

このマニュアル

について

このマニュアルでは、FlatPanelDisplay

FWDシリーズに本機を取り付け、ネットワー

クを介してご使用になる場合の操作につい

て説明しています。

このマニュアルの他に、必要に応じて下記

のマニュアルもご覧ください。

•取扱説明書（PDF 形式）

本機を取り付けたディスプレイを

ネットワーク経由で使用するための

操作方法について説明しています。

本機に付属のCD-ROMにPDF形式で

収録されています。CD-ROMをコン

ピューターのCD-ROMドライブに挿

入し、画面の説明に従って開くこと

ができます。

•FWDシリーズの取扱説明書

ディスプレイの通常の操作につい

て、このマニュアルとあわせてご覧

ください。

外部記録メディア／外部記録機器使

用上の注意

•何らかの原因でコンテンツが外部メディア

や外部記録機器（メモリースティックデュ

オ、コンパクトフラッシュなど）にコン

テンツを記録できなかった場合や、外部

メディアに記録されたコンテンツが破損ま

たは消去された場合など、いかなる場合

においてもコンテンツの補償及びそれに

付随するあらゆる損害について、当社は

一切責任を負いかねます。あらかじめご

了承下さい。

BKM-FW50 (JP/GB/FR/DE/ES/IT/CS) 2-650-677-03(1) [New CID Font]

各部の名称と働き

1USB端子

将来の拡張機能用として使用されます。

メモリーカードスロットカバー固定ねじ

3ネットワーク端子（10BASE-T/

100BASE-TX）

本機を10BASE-T/100BASE-TXの LAN

ケーブルでネットワークと接続します。

4メモリーカードスロットカバー

5アクセスランプ

本機からCF（コンパクトフラッシュ）カードへ

アクセス中に緑色に点滅します。

CFカードを入れる前に、必ず「使用上のご

注意」（4ページ）をお読みください

6メモリーカードスロット

CFカードを挿入します。マイクロドライブも

挿入できます。

7RESETボタン

３秒以上押したままにすると、各種設定値

を初期化します。

8イジェクトボタン

CFカードをメモリーカードスロットから抜き出

すときに、このボタンを押します。

586

BKM-FW50 (JP/GB/FR/DE/ES/IT/CS) 2-650-677-03(1) [New CID Font]

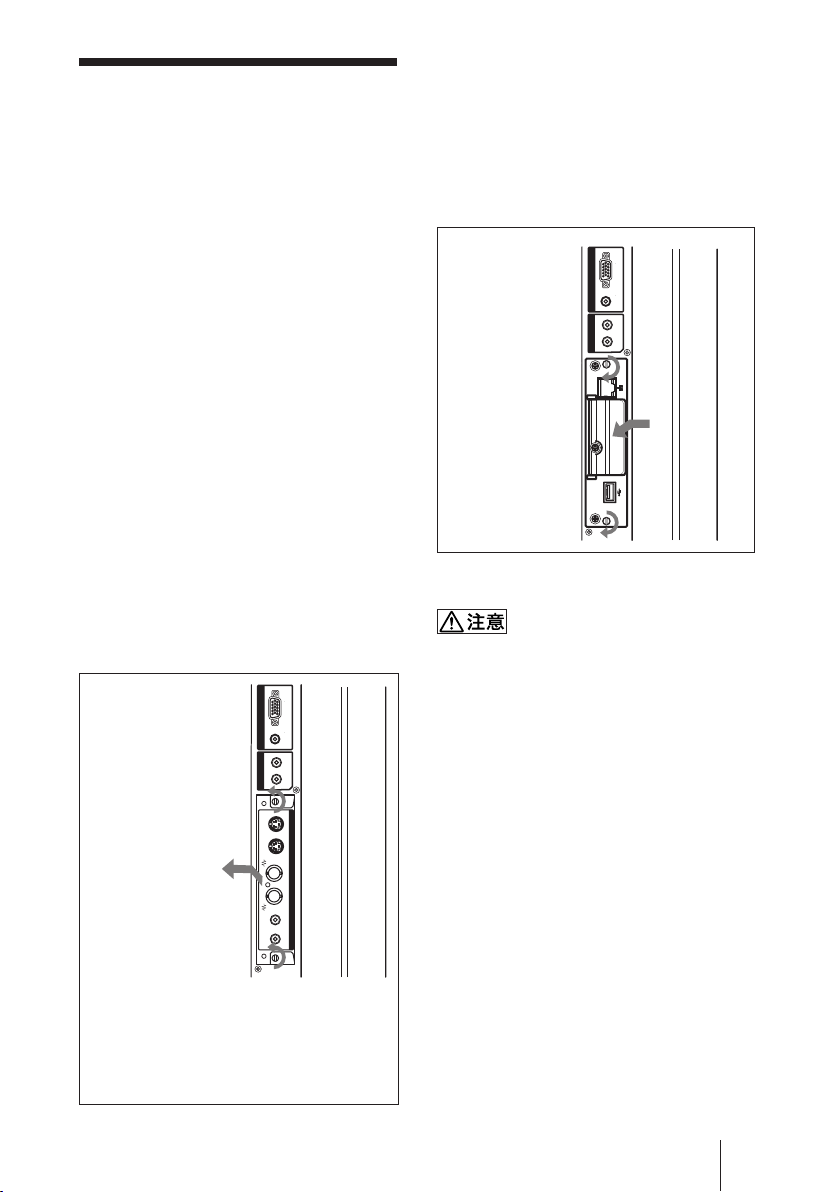

本機を取り付ける

取り付ける前に

•ディスプレイとディスプレイにつながれて

いるすべての機器の電源を切ってくださ

い。特にディスプレイについては、ディス

プレイの 1スイッチを押してスタンバイ状

態にし、電源コードをコンセントから抜い

たあと取り付けを行ってください。

•取り付け作業は、ディスプレイ本体を安定

した状態に固定して行ってください。

本機（BKM-FW50）を以下の手順に従っ

て、ディスプレイ本体に取り付けてください。

1すでに取り付けられているオプション

アダプターの上下にあるネジ（2本）

をマイナスドライバーを使って反時計

方向回りにゆるめ、オプションアダプ

ターをゆっくりとディスプレイ本体か

ら引き出す。

2本機の上下を確かめて、ディスプレイ

本体に押し込む。

ディスプレイ内部のコネクター部を確実に接

続してください。上下のネジ（2本）をマイナ

スドライバーで締めて、必要な配線をしてく

ださい。

コネクター部には手を触れない

ディスプレイ内部のコネクター部には手を触

れないでください。けがをしたり故障の原因

となることがあります。

本機を取り付ける

INPUT 2

RGB / COMPONENTAUDIO

AUDIO

OUT

VIDEO S VIDEO

INOUTINOUTRL

AUDIO IN

VIDEO INPUT ADAPTOR

オプションスロットが

ディスプレイの左側面に

ある場合＊

＊オプションスロットの位置は機種により異な

ります。オプションスロットが複数ある機種の

場合は、本機を映像信号/通信機能対応

（VIDEO/COMポート）のスロットへ取り付け

てください。FWDシリーズの取扱説明書もあ

わせてご確認ください。

INPUT 2

RGB / COMPONENTAUDIO

AUDIO

OUT

BKM-FW50 (JP/GB/FR/DE/ES/IT/CS) 2-650-677-03(1) [New CID Font]

CFカード内の

静止画／動画を

再生する

本機にはデジタルスチルカメラでの撮影に使

用した C F カード（別売り）を挿入できるメモ

リーカードスロットがあります。デジタルスチル

カメラでの撮影に使用したCFカードをメモリー

カードスロットに挿入することにより、CFカード

に保存されている静止画をディスプレイに表示

させてスライドショー形式で再生できます。

対応メディア・ファイル形式

メディア：CF（コンパクトフラッシュ）

カード、マイクロドライブ

ファイル形式：

JPEG形式、MPEG2形式など

推奨解像度： 1360×768、1280×768、

1024×768

最大解像度 *：2592×1944

最小解像度： 640×480

*

解像度が高くなるほど、表示に時間がかかります。

詳しくは、本機に付属のCD-ROMに収録さ

れている取扱説明書（PDF形式）をご覧く

ださい。

ご注意

･次の場合、データが破損したりCFカード

またはマイクロドライブそのものが使用で

きなくなることがあります。

-データの読み込み中、書き込み中に

CFカードを取り出した場合

-強い磁気のそばにマイクロドライブを近

づけた場合

･本機では記録メディアとして C F カード、

マイクロドライブが使用できます。

CFカード

Buffalo： RCF-G256MB(256MB)

RCF-G512MB(512MB)

RCF-X64MY(64MB)

RCF-X256MY(256MB)

RCF-X512MY(512MB)

Sandisk： SDCFB64M(64MB)

SDCFB512M(512MB)

SDCFH512MB(512MB)

SDCFH2GB(2GB)

HagiwaraSys-Com：

HPC-CF64V(64MB)

HPC-CF512V(512MB)

HPC-CF512ZP(512MB)

マイクロドライブ

Hitachi： HMS360402D5CF00(2GB)

HMS360604D5CF00(4GB)

･CFカードおよびマイクロドライブについて

は動作確認を行っておりますが、すべて

のCFカード、マイクロドライブの動作を保

証するものではありません。

CFカードを挿入する

1メモリーカードスロットカバー固定ね

じをプラスドライバーではずす。

CFカード内の静止画／動画を再生する

BKM-FW50 (JP/GB/FR/DE/ES/IT/CS) 2-650-677-03(1) [New CID Font]

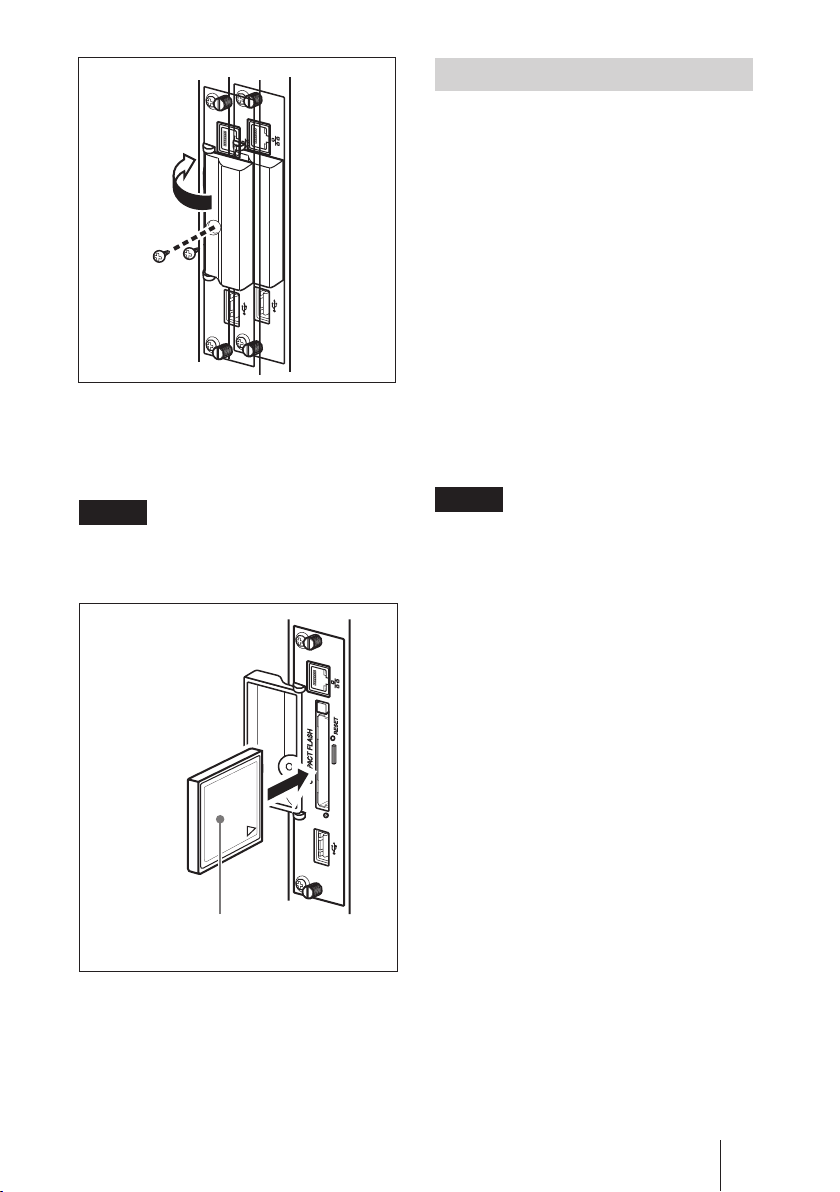

2メモリーカードスロットカバーを開

き、CFカードをメモリーカードス

ロットに差し込む。

ご注意

CFカードの向きを間違えないようにしてくだ

さい。図の向きが正しい向きです。

3メモリーカードスロットカバー固定ね

じをプラスドライバーで元どおり取り

付けて、メモリーカードスロットカ

バーを固定する。

CFカード内の静止画／動画を再生する

ラベル面を図のように向けて、

f印の方向に奥まで差し込む

スライドショー再生を行う

デジタルスチルカメラでの撮影に使用した

CFカードを本機に挿入すると、そのCFカー

ドに保存されているJPEG形式の静止画

ファイルが自動的にディスプレイに表示さ

れ、スライドショー再生が開始します。（この

とき、ディスプレイの入力信号をOPTION1

RGBに切り換えておく必要があります。詳

しくはディスプレイの取扱説明書をご覧くだ

さい。）

なお、お買い上げ時は、「DCIM¥101MSDCF」

フォルダ内に保存されている静止画や動画の

スライドショー再生が自動的に行われるように設

定されています。

ご注意

「DCIM¥101MSDCF」というフォル

ダーが自動作成されるのはソニー製デジタ

ルカメラ「サイバーショット」です。

「DCIM¥100MSDCF」を作成する機種

もありますので、詳しくはサイバーショットの

取扱説明書をご覧ください。

本機にメモリーカードメモリースティックデュ

オを挿入する場合は、市販のCF型メモリー

スティックデュオアダプターに挿入してからお

使いください。

上記以外のデジタルカメラをご使用の場合

は、撮影したメモリーカードをパソコンで編

集し、「DCIM¥101MSDCF」というフォル

ダーをCFカード上に作成して、再生したい

ファイルをこのフォルダに入れたうえで、本

機に CFカードを挿入してください。

BKM-FW50 (JP/GB/FR/DE/ES/IT/CS) 2-650-677-03(1) [New CID Font]

CFカード内の静止画／動画を再生する／トラブル時の対処

再生方法を詳細に設定するときは

本機を介してディスプレイをネットワークに接続

すると、CFカードに保存されている任意の静止

画や動画をディスプレイに表示できます。この

場合の設定および操作方法について詳しくは、

本機に付属のCD-ROMに収録されている取扱

説明書（PDF形式）をご覧ください。

CFカードを抜くときは

ご注意

アクセスランプが点灯しているときは、画像

の記録中、読み出し中です。このとき、絶

対に CFカードを取り出したり、電源を切っ

たりしないでください。データが破損したり、

CFカードそのものが使用できなくなることが

あります。

1メモリーカードスロットカバー固定ね

じをプラスドライバーではずす。

2イジェクトボタンを押してから、CF

カードを引き抜く。

3メモリーカードスロットカバー固定ね

じをプラスドライバーで元どおり取り

付けて、メモリーカードスロットカ

バーを固定する。

トラブル時の対処

サービス窓口にご相談になる前に下記の項

目をもう一度チェックしてみてください。そ

れでも具合の悪いときは、ソニーのサービ

ス窓口にご相談ください。

症状原因／対処

ネットワーク

に接続でき

ない。

・本機がディスプレイに正しく

取り付けられていない。

t本機を奥までしっかり

差し込み、固定ネジを

締めてください。

・ネットワーク端子にケーブル

が正しく接続されていな

い。

tケーブルを奥までしっ

かり差し込んでくださ

い。

・ネットワークの設定が正しく

ない。

tコンピューターの Web

ブラウザーから操作し

ている場合、コン

ピューターのネットワー

ク設定を確認してくだ

さい。

本機のRESETボタン

を３秒以上押したまま

にして初期設定状態に

戻し、あらためて設定

しなおしてください。

・ケーブルの種類が適切で

ない。

tストレートケーブルまた

はクロスケーブルをネッ

トワーク環境に合わせ

てご使用ください。
