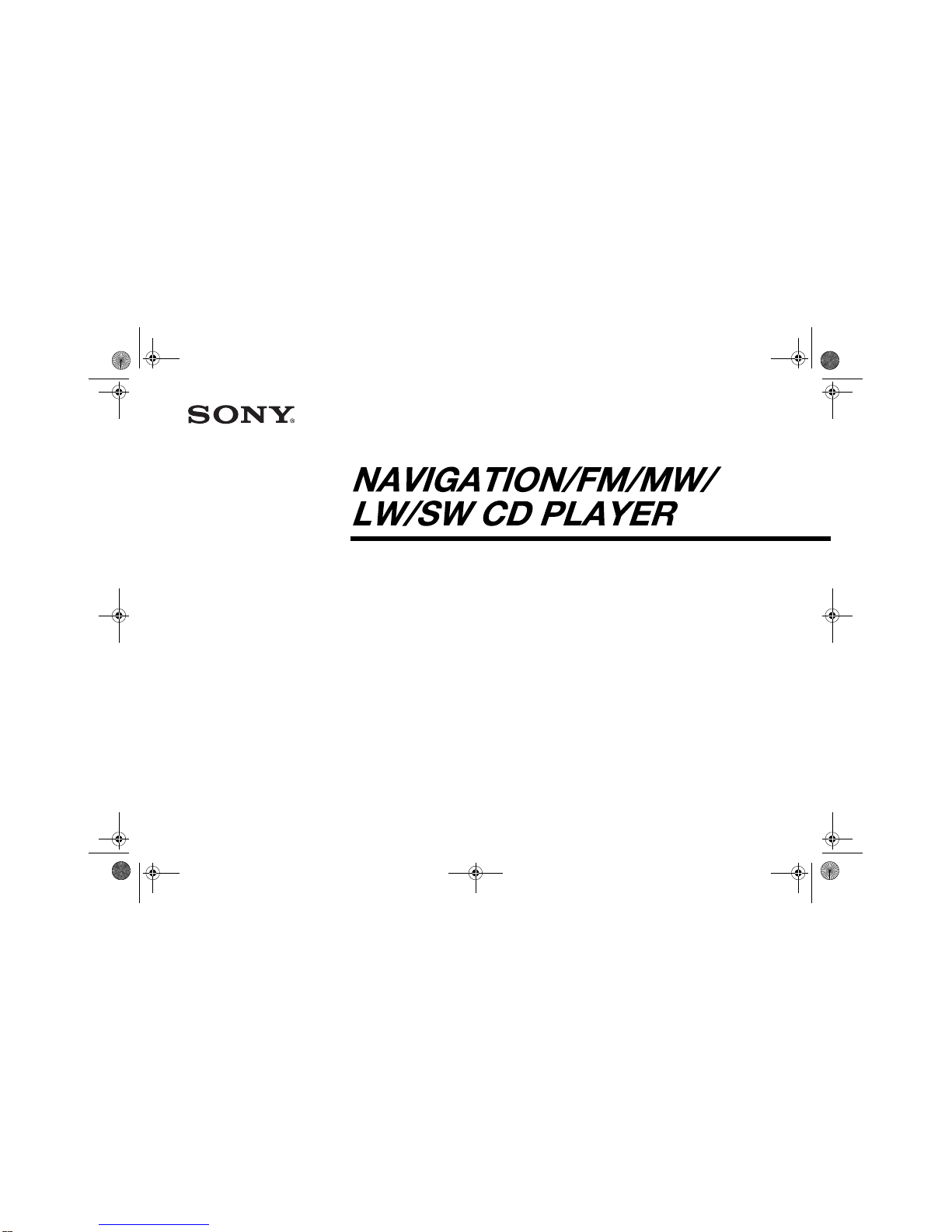

Sony MEX-100NV Manuale utente

Bedienungsanleitung

Operation guide

Mode d’emploi

Istruzioni per l’uso

MEX-100NV

7890_D_6_0.book Seite 1 Montag, 1. Juli 2002 1:19 13

Bedienungsanleitung

Operation guide

Mode d’emploi

Istruzioni per l’uso

7890_D_6_0.book Seite 2 Montag, 1. Juli 2002 1:19 13

Bedienungsanleitung

Operation guide

Mode d’emploi

Istruzioni per l’uso

7890_D_6_0.book Seite 1 Montag, 1. Juli 2002 1:19 13

GAchtung! Sicherheitshinweise

Die Bedienung des Navigationsgerätes ist nur dann gestattet, wenn dies die Verkehrslage zulässt und

Sie absolut sicher sind, dass Sie selbst, Ihre Mitfahrer oder sonstige Verkehrsteilnehmer nicht gefähr-

det, behindert oder belästigt werden.

Es gelten in jedem Falle die Vorschriften der Straßenverkehrsordnung. Zielorteingaben dürfen nur

bei stehendem Fahrzeug vorgenommen werden.

Das Navigationssystem dient lediglich als Navigationshilfe. Weder entbindet es den Fahrer von der

Pflicht zur gebotenen Sorgfalt im Straßenverkehr, noch ersetzt es seine eigene Beurteilungsfähigkeit.

Aufgrund sich ändernder Verkehrsführungen oder abweichenden Daten kann es vorkommen, dass

ungenaue oder fehlerhafte Anweisungen erteilt werden. Es ist daher stets auf die konkrete Beschilde-

rung und Verkehrsregelung zu achten. Insbesondere kann das Navigationssystem nicht als Orientie-

rungshilfe bei schlechten Sichtverhältnissen dienen.

Das Gerät darf nur zu seinem bestimmungsgemäßen Gebrauch verwendet werden. Die Lautstärke

des Autoradios/Navigationssystems ist so einzustellen, dass Außengeräusche noch wahrgenommen

werden können.

Im Falle einer Störung (z.B. Rauch- oder Geruchsentwicklung) ist das Gerät sofort abzuschalten.

Aus Sicherheitsgründen darf das Gerät nur von einem Fachmann geöffnet werden. Bitte wenden Sie

sich im Falle einer Reparatur an Ihren Händler.

7890_D_6_0.book Seite 2 Montag, 1. Juli 2002 1:19 13

Inhaltsverzeichnis

Inhaltsverzeichnis 3

Tasten Übersicht 5

Diebstahlschutz 6

Eingabe der Codenummer 6

Mobilfront abnehmen 7

Mobilfront einsetzen 7

Allgemeine Bedienung 8

Ein- / Ausschalten 8

Lautstärke einstellen 8

Klangmenü aktivieren 8

Bässe einstellen 8

Höhen (Treble) einstellen 8

Fader (Überblendregler) 9

Balance einstellen 9

Linear-Einstellung 9

Loudness ein-/ausschalten 9

Subwoofer- bzw. Centerspeaker Lautstärke einstellen 9

Navigationsbetrieb 10

Was ist Navigation? 10

Sicherheitshinweise 10

Digitalisiertes Gebiet 10

Allgemeine Hinweise 11

Navigation auswählen 12

Navigations-Grund-Menü 12

Adresseingabe 13

Routen Menü 19

Eingegebenes Ziel im Zielspeicher ablegen 21

Berechnung der Zielführung 22

Zwischenziel 23

Stau - Funktion 24

Zielführung abbrechen 25

Erläuterungen zur Zielführung 26

Dynamische Navigation mit TMC 28

Informationen während der Zielführung 31

Zielspeicher 34

Sonderziele 34

Systemeinstellungen 37

Rundfunkbetrieb 43

Rundfunkbetrieb einschalten 43

Radio-Menü - Mode einschalten 43

Wellenbereich FM einstellen 43

Wellenbereich AM einstellen 43

Einstellmöglichkeiten für die Senderwahl 43

Dynamisches Autostore (FM-DAS) 44

Sendersuchlauf FM - DAS 44

Sendersuchlauf MW, LW, SW 44

Scansuchlauf 45

Programmfilterung bei FM-DAS 45

Program Type Auswahl (PTY) 45

PTY Anzeige ein- / ausschalten 46

Sender abrufen/speichern bei FM 46

Sender abrufen/speichern MW, LW, SW 46

Autostore MW, LW 47

Handabstimmung FM 47

Handabstimmung MW, LW, SW 47

Regionalisierung 48

Regionalisierung ein- / ausschalten 48

7890_D_6_0.book Seite 3 Montag, 1. Juli 2002 1:19 13

Inhaltsverzeichnis

Frequenzanzeige ein- / ausschalten 48

Radiotext ein - / ausschalten 49

Verkehrsfunk TP (Traffic Program) 49

TP - Menü aktivieren/verlassen 50

TP ein-/ausschalten 50

Automatische Verfolgung einstellen 51

Direkte Programmierung einstellen/löschen 51

Stummschaltung ein/ausschalten 51

TP - Durchsageabbruch 52

TP - Durchsagelautstärke 52

TMC ein-/ausschalten 52

Anzeige für TMC Sender 53

Telefonstummschaltung 53

CD - Betrieb 54

Hinweise zur Compact Disc (CD) 54

Feuchtigkeitskondensation 54

Einlegen / ausschieben von CD's 55

Titelsprung vor- / rückwärts 55

Scan Suchlauf 55

Schneller Vor- / Rücklauf 56

Zufallsgenerator (Random Play) 56

Titelwiederholung (Repeat) 56

Titelanzahl und Gesamtspielzeit 56

Temperatur Schutzschaltung 57

CD - Wechsler - Betrieb 58

Betriebsbereitschaft des CD - Wechslers 58

CD - Magazin laden/entladen 58

Abspielen von CD's 58

Benutzermenü 59

Benutzermenü aufrufen/verlassen 59

Einstellen der GAL (Gal) 59

Verhalten bei Telefon - Mute (Tel) 60

Einstellen der Displayfarbe (Col) 60

Display Einstellung (Lcd) 60

Empfangsoptimierung einstellen (M/S) 61

Navigations Durchsage Einstellung (Nav) 61

AUX - Eingang (Aux) 62

Anzeige Kompass (Cmp) 62

Signalton Lautstärke (BeV) 63

Servicemenü 64

Servicemenü aufrufen/verlassen 64

Resetauslösung 64

Anschlussanweisung 65

Ein-/ Ausbauanleitung 66

Allgemeine Erläuterung 68

RDS SYSTEM 68

Ebene DAS Seek Qual. 68

Ebene DAS Seek Name 68

Ebene Stations RDS 68

Ebene Stations Fix 68

PTY (Program Type) 69

Technische Daten 70

MERKBLATT 71

7890_D_6_0.book Seite 4 Montag, 1. Juli 2002 1:19 13

Tasten Übersicht

SELECT

TP CD TUNER NAVI

SOUND

NAVISYS

VOL/INFO

2345678

Tasten Übersicht

1 VOL/INFO Regler

2 (Power Ein/Aus) Taste

3 SOUND Taste

4 TP Taste

5 CD Taste

6 TUNER Taste

7 NAVI Taste

8 (Abklappen)/ (Auswurf) Taste

9 SELECT Regler

10 Multifunktionstasten

11 Anzeige Fenster

7890_D_6_0.book Seite 5 Montag, 1. Juli 2002 1:19 13

Diebstahlschutz

Eingabe der Codenummer

Wird das Autoradio von der Stromversorgung getrennt, ist es

bei erneutem Anschluss diebstahlgeschützt. Nach dem Ein-

schalten über die Taste (Power Ein/Aus) wird der Schrift-

zug Enter Code Number angezeigt.

Über die Multifunktionstasten „1- 7“ muss die fünfstellige

Code - Ziffer eingegeben werden.

Beispiel : Codenummer 15372 (die Codenummer ist aus

beiliegender CODE CARD zu ersehen).

Codenummer mit den Multifunktionstasten eingeben.

Wurde die 5. Ziffer eingegeben und alle anderen Ziffern je-

weils korrekt eingegeben, schaltet sich das Gerät selbständig

ein.

Hinweis: Die CODE CARD muss unbedingt außerhalb des

Fahrzeuges an einem sicheren Ort aufbewahrt

werden. Ein unrechtmäßiger Gebrauch ist somit

nicht möglich. Die mitgelieferten Scheibenaufkle-

ber sollten Sie auf die Innenseiten Ihrer Fahrzeug-

scheiben kleben.

Wurde eine falsche Codenummer eingegeben, wird wieder

der Schriftzug CODE angezeigt. Nach dreimaliger falscher

Codeeingabe wird WAIT angezeigt, das Gerät ist für ca. 60

Minuten gesperrt.

Weitere 3 Fehleingaben blockieren das Gerät wieder für 60

Minuten.

Beachten : Die Wartezeit läuft nur bei eingeschaltetem

Gerät ab.

Enter Code Number

1234567

Wait

1234567

7890_D_6_0.book Seite 6 Montag, 1. Juli 2002 1:19 13

Diebstahlschutz

Mobilfront abnehmen

Als wirksamer Diebstahlschutz kann die Mobilfront (A) vom

Gerät entfernt werden.

Hierzu Taste / kurz drücken (Datenträger verbleibt im

Gerät). Das Display klappt nach vorn.

Das Mobilteil kann herausgezogen werden.

Nach Abklappen des Displays wird der Ton auf eine maxima-

le Lautstärke begrenzt. Nach 20 Sekunden ertönt ein Piepton

der auf das abgeklappte Bedienteil hinweist. Danach schaltet

sich das Gerät aus.

Hinweis: Die Mobilfront darf aus Sicherheitsgründen wäh-

rend der Fahrt nicht geöffnet bleiben

Beachten : Bitte die Mobilfront nach dem Abnehmen in

die mitgelieferte Schutzhülle stecken.

Berühren Sie nicht die Metallkontakte an der

Mobilfront oder am Radio.

Mobilfront einsetzen

Die Mobilfront in die linke untere Arretierung einsetzen, da-

nach in der rechten unteren Arretierung einrasten. Als nächs-

ten Schritt die Mobilfront nach oben klappen, bis sie in den

oberen Arretierungen einrastet.

Die Mobilfront kann auch flach aufgesetzt und festgedrückt

werden.

Um die korrekte Funktion sicherzustellen, ist darauf zu ach-

ten, dass die Mobilfront an den vier Arretierungspunkten

komplett eingerastet ist.

Wird eine neue bzw. die Mobilfront eines anderen Gerätes be-

nutzt, muss zur Aktivierung des Gerätes die Codenummer

wie zuvor beschrieben eingegeben werden.

TP CD TUNER NAVI

SOUND

SELECT

TP CD TUNER NAVI

SOUND

NAVISYS

VOL/INFO

7890_D_6_0.book Seite 7 Montag, 1. Juli 2002 1:19 13

Allgemeine Bedienung

Ein- / Ausschalten

(Power Ein/Aus) drücken.

Weitere Ein- / Ausschaltmöglichkeit: Über die Zündung.

Beim Einschalten über die Zündung muss das Gerät zuvor

auch über die Zündung abgeschaltet worden sein. Nach Ab-

schalten der Zündung kann das Ausschalten des Gerätes,

durch Drücken der Taste (Power Ein/Aus) innerhalb von 3

Sekunden verhindert werden.

Hinweis: Das Gerät kann auch ohne Zündung über die Taste

(Power Ein/Aus) eingeschaltet werden, schal-

tet jedoch nach 1 Stunde selbstständig aus.

Lautstärke einstellen

VOL/INFO Regler drehen. Die Lautstärke wird angehoben

oder abgesenkt.

Klangmenü aktivieren

SOUND drücken. Das Klangmenü wird aktiviert. Folgende

Funktionen können aufgerufen werden: Bas (Bässe), Trb

(Höhen), Fad (Fader), Bal (Balance), Flt (Linear-Einstel-

lung), Sub (Subwoofer) und Ldn (Loudness).

Einstellungen der Bässe, Höhen, Fader, Balance und Loud-

ness werden für die Wellenbereiche MW, LW, SW, FM, für

Verkehrsfunkdurchsagen, Navigationsansagen, Telefonbe-

trieb, CD - und CDC/AUX - Betrieb getrennt gespeichert.

Bässe einstellen

SOUND und danach Multifunktionstaste drücken.

Mit dem SELECT Regler gewünschte Bässe einstellen.

Höhen (Treble) einstellen

SOUND und danach Multifunktionstaste drücken.

Mit dem SELECT Regler gewünschte Höhen einstellen.

FM Bass 0

BasTrb Fad Bal Flt Sub Ldn

Bas

FM Bass 0

BasTrb Fad Bal Flt Sub Ldn

Trb

FM Treble 0

BasTrb Fad Bal Flt Sub Ldn

7890_D_6_0.book Seite 8 Montag, 1. Juli 2002 1:19 13

Altri manuali per MEX-100NV

Indice

Lingue:

Altri manuali Sony Ricevitore per auto

Sony

Sony CDX-GT410U - Fm/am Compact Disk Player Guida del prodotto

Sony

Sony XR-CA600X - Fm/mw/sw Cassette Car Stereo Manuale utente

Sony

Sony CDX CDX-GT210 Guida del prodotto

Sony

Sony XR-4880 Manuale utente

Sony

Sony ST-JX295 Manuale utente

Sony

Sony MEX-BT2800 - Bluetooth Audio System Manuale utente

Sony

Sony CDX-C4900R Manuale utente

Sony

Sony XSP-N1BT Manuale utente

Sony

Sony CDX-GT51W Manuale utente

Sony

Sony CDX-M1000TF Manuale utente

Sony

Sony CDX-GT35U - Fm/am Compact Disc Player Manuale utente

Sony

Sony Sony Car Stereo System XR-M510 Guida del prodotto

Sony

Sony Sony Car Stereo System XR-M510 Guida del prodotto

Sony

Sony XR-CA630X Guida del prodotto

Sony

Sony CDX GT23W - Radio / CD Manuale utente

Sony

Sony XR-C5200 Manuale utente

Sony

Sony XR-CA310 Manuale utente

Sony

Sony CDX-656 - Compact Disc Changer System Manuale utente

Sony

Sony MDX-C5960R Manuale utente

Sony

Sony CDX-GT730UI - Fm/am Compact Disc Player Manuale utente

Sony

Sony CDX-5100 Manuale utente

Sony

Sony CDX-GT42IPW - Fm/am Compact Disc Player Guida del prodotto

Sony

Sony CDX-F7705X Operating Instructions (English Manuale utente

Sony

Sony CDX-GT440U - Fm/am Compact Disc Player Manuale utente

Manuali Ricevitore per auto popolari di altre marche

Motorola

Motorola VWA63 Manuale utente

Nextar

Nextar D3201 Manuale utente

Alpine

Alpine CDE-163BT Manuale utente

Pioneer

Pioneer DEH-P645R Manuale utente

Axxera

Axxera XDMA7600 Istruzioni operative

XM OnyX Manuale utente

Sound Storm

Sound Storm STM93R Manuale utente

Soundstream

Soundstream VIR-5000 Manuale utente

Avson

Avson MKT Platform Manuale utente

Pioneer

Pioneer DVH-P500UB Manuale utente

JVC

JVC KD-AHD69 Manuale utente

Blaupunkt

Blaupunkt SANTIAGO CR 87 Manuale utente

XFIRE AUDIO

XFIRE AUDIO BMW42S Manuale utente

VDO

VDO CD 2253 Manuale utente

Volvo

Volvo 13 84 580 Manuale utente

ZENEC

ZENEC ZE-160DVD Manuale utente

Medion

Medion Car Audio Manuale utente

Philips

Philips CEM5000 Manuale utente
