Sony SX-1062 Manuale utente

1996 by Sony Corporation

3-856-362-01 (1)

取扱説明書 2ページ

お買い上げいただきありがとうございます。

警告

電気製品は安全のための注意事項を守らないと、

火災や人身事故になることがあります。

この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱

いかたを示しています。この取扱説明書をよくお読みのうえ、製品を安

全にお使いください。お読みになったあとは、いつでも見られるところ

に必ず保管してください。

SX-1062

SX-9133

SXA-33

SX-2130

SXA-75

Infrared Conference

System

Operating Instructions Page 26

Before operating the unit, please read this manual thoroughly and retain it for future

reference.

ソニー製品は正しく使用すれば事故が起きないよう、安全には充分配慮して設計

されています。しかし、電気製品は、まちがった使いかたをすると、火災や感電な

どにより死亡や大けがなど人身事故につながることがあり、危険です。

事故を防ぐために次のことを必ずお守りください。

安全のための注意事項を守る

4〜6ページの注意事項をよくお読みください。製品全般の安全上の注意事項が記

されています。

14ページの「使用上のご注意」もあわせてお読みください。

定期点検をする

長期間、安全にお使いいただくために、定期点検を行うことをおすすめします。点

検の内容や費用については、お買い上げ店またはソニーの業務用製品ご相談窓

口にご相談ください。

故障したら使わない

すぐに、お買い上げ店またはソニーの業務用製品ご相談窓口にご連絡ください。

万一、異常が起きたら

警告表示の意味

この取扱説明書および製品で

は、次のような表示をしていま

す。表示の内容をよく理解して

から本文をお読みください。

この表示の注意事項を守らない

と、火災や感電などにより死亡

や大けがなど人身事故につなが

ることがあります。

警告

注意

この表示の注意事項を守らない

と、感電やその他の事故により

けがをしたり周辺の物品に損害

を与えたりすることがありま

す。

注意を促す記号

注意

感電

火災

行為を禁止する記号

禁止

分解禁止

行為を指示する記号

•煙が出たら

•異常な音、においがした

ら

•内部に水、異物が入った

ら

•製品を落としたり、キャ

ビネットを破損したとき

は

1電源を切る。

2電源コードや接続ケーブルを抜く。

3お買い上げ店またはソニーの業

務用製品ご相談窓口に連絡する。

安全のために

強制

プラグをコン

セントから抜く

警告

....................................................................................................................................... 4

注意

....................................................................................................................................... 5

電池についての安全上のご注意 .................................................................................................6

概要 ............................................................................................................................................... 7

システムの特長...................................................................................................................... 7

システムの構成...................................................................................................................... 8

各部の名称と働き ........................................................................................................................9

赤外線送信機SX-1062 ........................................................................................................... 9

赤外線小型輻射機SX-9133 ................................................................................................. 11

赤外線インターフェースユニットSXA-33 ....................................................................... 11

赤外線受信機SX-2130 ......................................................................................................... 12

充電器SXA-75 ...................................................................................................................... 13

準備 ............................................................................................................................................ 14

使用上のご注意.................................................................................................................... 14

システムの接続例................................................................................................................ 15

システムのテスト................................................................................................................ 18

赤外線受信機の準備............................................................................................................ 19

参加者（傍聴者）の操作—赤外線受信機の使いかた ........................................................ 22

トラブル時の対処 ..................................................................................................................... 23

仕様 ............................................................................................................................................ 24

保証書とアフターサービス......................................................................................................25

日

本

語

電源コードを傷つけない

電源コードを傷つけると、火災や感電の原因となります。次の項目を必ずお守りく

ださい。

•設置時に、製品と壁やラック（棚）などの間に、はさみ込んだりしない。

•電源コードを加工したり、傷つけたりしない。

•重いものをのせたり、引っ張ったりしない。

•熱器具に近づけたり、加熱したりしない。

•電源コードを抜くときは、必ずプラグを持って抜く。

万一、電源コードが傷んだら、お買い上げ店またはソニーの業務用製品ご相談窓

口に交換をご依頼ください。

油煙、湯気、湿気、ほこりの多い場所には設置しない

上記のような場所に設置すると、火災や感電の原因となります。

この取扱説明書に記されている仕様条件以外の環境での使用は、火災や感電の

原因となります。

内部に水や異物を入れない

水や異物が入ると火災や感電の原因となります。

万一、水や異物が入ったときは、すぐに電源を切り、電源コードや接続ケーブル

を抜いて、お買い上げ店またはソニーの業務用製品ご相談窓口にご相談くださ

い。

内部を開けない

内部には電圧の高い部分があり、キャビネットや裏ぶたなどを開けたり、改造した

りすると、火災や感電の原因となります。内部の調整や設定、点検、修理は、お

買い上げ店またはソニーの業務用製品ご相談窓口にご依頼ください。

警告

火災感電

下記の注意を守らないと、

火災や感電により死亡や大けがにつながることがあります。

禁止

プラグをコン

セントから抜く

禁止

分解禁止

ぬれた手で電源プラグをさわらない

ぬれた手で電源プラグを抜き差しすると、感電の原因となることがあります。

接続の際は電源を切る

電源コードや接続ケーブルを接続するときは、電源を切ってください。感電や故障

の原因となることがあります。

指定された電源コード、接続ケーブルを使う

付属の、あるいは取扱説明書に記されている電源コード、接続ケーブルを使わな

いと、感電や故障の原因となることがあります。

通風孔をふさがない

通風孔をふさぐと内部に熱がこもり、火災や故障の原因となることがあります。風

通しをよくするために次の項目をお守りください。

•壁から10cm以上離して設置する。

•密閉された狭い場所に押し込めない。

•毛足の長い敷物（じゅうたんや布団など）の上に設置しない。

•布などで包まない。

•あお向けや横倒し、逆さまにしない。

不安定な場所に設置しない

ぐらついた台の上や傾いたところなどに設置すると、倒れたり落ちたりしてけがの

原因となることがあります。

また、設置・取り付け場所の強度を充分にお確かめください。

重い製品の運搬は二人以上で

重量のある機器の開梱・運搬は、けがを防ぐため、必ず二人以上で行ってくださ

い。

移動させるときは電源コード、接続ケーブルを抜く

接続したまま移動させると、電源コードや接続ケーブルが傷つき、火災や感電の

原因となることがあります。

下記の注意を守らないと、

けがをしたり周辺の物品に損害を与えることがあります。

禁止

注意

禁止

注意

転倒、移動防止の処置をする

大型の製品をラックに取り付け・取りはずしをするときは、転倒・移動防止の処置

をしないと、倒れたり、動いたりして、けがの原因となることがあります。

安定した姿勢で注意深く作業してください。

また、ラックの設置状況、強度を充分にお確かめください。

製品の上に乗らない、重いものを載せない

倒れたり、落ちたり、壊れたりして、けがの原因となることがあります。

お手入れの際は、電源を切って電源プラグを抜く

電源を接続したままお手入れをすると、感電の原因となることがあります。

下記の注意を守らないと、

けがをしたり周辺の物品に損害を与えることがあります。。

注意

禁止

プラグをコン

セントから抜く

危険

高温

破裂

ここでは、赤外線受信機内蔵のリチウムイオン電池についての注意事項を記載し

ています。

万一、異常が起きたら

煙が出たら

1機器の電源スイッチを切るか、充電器の電源プラグを抜く。

2ソニーのサービス担当者に連絡する。

下記の注意事項を守らないと、破裂・発火・発熱・液漏れによ

り、死亡や大けがになることがあります。

充電には、本システム専用の充電器を使用する。

充電の仕方については、取扱説明書をよくお読みください。

下記の注意事項を守らないと、破裂・発熱・液漏れにより、死

亡や大けがなどの人身事故になることがあります。

•所定の充電時間を超えても充電が完了しない場合は、充電をやめる。

•電池使用中や充電、保管時に異臭がしたり、発熱・液漏れ・変色・変形などが

あったときは、すぐに使用や充電をやめ、火気から遠ざける。

漏液、発熱、発火、破裂、誤飲などを避けるため、下記の注意事項を必ずお守りください。

電池についての安全上のご注意

警告

破裂高温

概要

システムの特長

赤外線会議システムでは、3 チャンネルまたは 6 チャンネルの音声

を会議場またはその他の場所などに置かれた赤外線輻射機に送

り、会場にいる人は、赤外線受信機でこれを受信し、テレビ画面を

見ながら説明を聞くことができます。同時通訳システムと組み合わ

せれば、小規模な国際シンポジウムや、多言語によるパネルディス

カッションなどに幅広く対応できます。

本システムを構成する機器はワイドレンジ電源方式（AC90V〜

264V）を採用していますので、世界中どこでも使用できます。

システムは、次の機器で構成されています。

•赤外線送信機SX-1062

—音声信号を75Ω同軸ケーブルで最長200mまで離れている

赤外線小型輻射機まで赤外線インターフェースユニットを介

して送信する装置です。

—音声の送信には、赤外線到達距離が使用チャンネル数に影

響されないPPM（PulsePositionModulation）方式を採用

しています。

—前面の3CH/4GP•6CH/2GPスイッチを切り換えることにより、

2つまたは4つの会場に音声を送信できます。1台の赤外線

送信機で複数台の赤外線送信機として使用できますので、2

つまたは4つの会議システムを構成することができます。

—裏面のRADIATOR端子1つにつき、赤外線インターフェース

ユニットを介して赤外線小型輻射機を最大5台接続できます。

—別売りのラックマウント取り付け金具を使用してラックに搭載

できます。

•赤外線小型輻射機SX-9133

—赤外線インターフェースユニットから送られてきた音声を、赤外

線を使用して会場内の赤外線受信機に送る装置です。

—小型軽量で大出力です。

—電源は同軸ケーブルで音声信号とともに赤外線インター

フェースユニットSXA-33から送られてきます。DC重畳DC駆

動です。

•赤外線インターフェースユニットSXA-33

—赤外線送信機SX-1062と赤外線小型輻射機SX-9133との間

に設置し、赤外線送信機からPPM信号を入力し、会場内の

赤外線小型輻射機にPPM信号と電源を送り出しています。

― 壁面にネジ止めできます。コンパクトで設置場所を選びませ

ん。

•赤外線受信機SX-2130

—赤外線小型輻射機からの音声を受信する装置です。

—リチウムイオンバッテリーを採用しているので、約1000回繰り

返し充電して使用できます。1回の充電で連続22時間使用

できます。

—胸ポケットなどに簡単につけられるクリップがついています。

また、付属のストラップを使って首にかけても使用できます。

•充電器SXA-75

—赤外線受信機に内蔵するリチウムイオンバッテリーを充電する

充電器です。

—50台の赤外線受信機を5時間で充電できます。

—赤外線受信機が17台以下の場合は、約2時間の急速充電

が可能です。

—充電状態を3個のランプ（HIGH、MED、LOW）で確認でき

ます。

各部の名称と働き

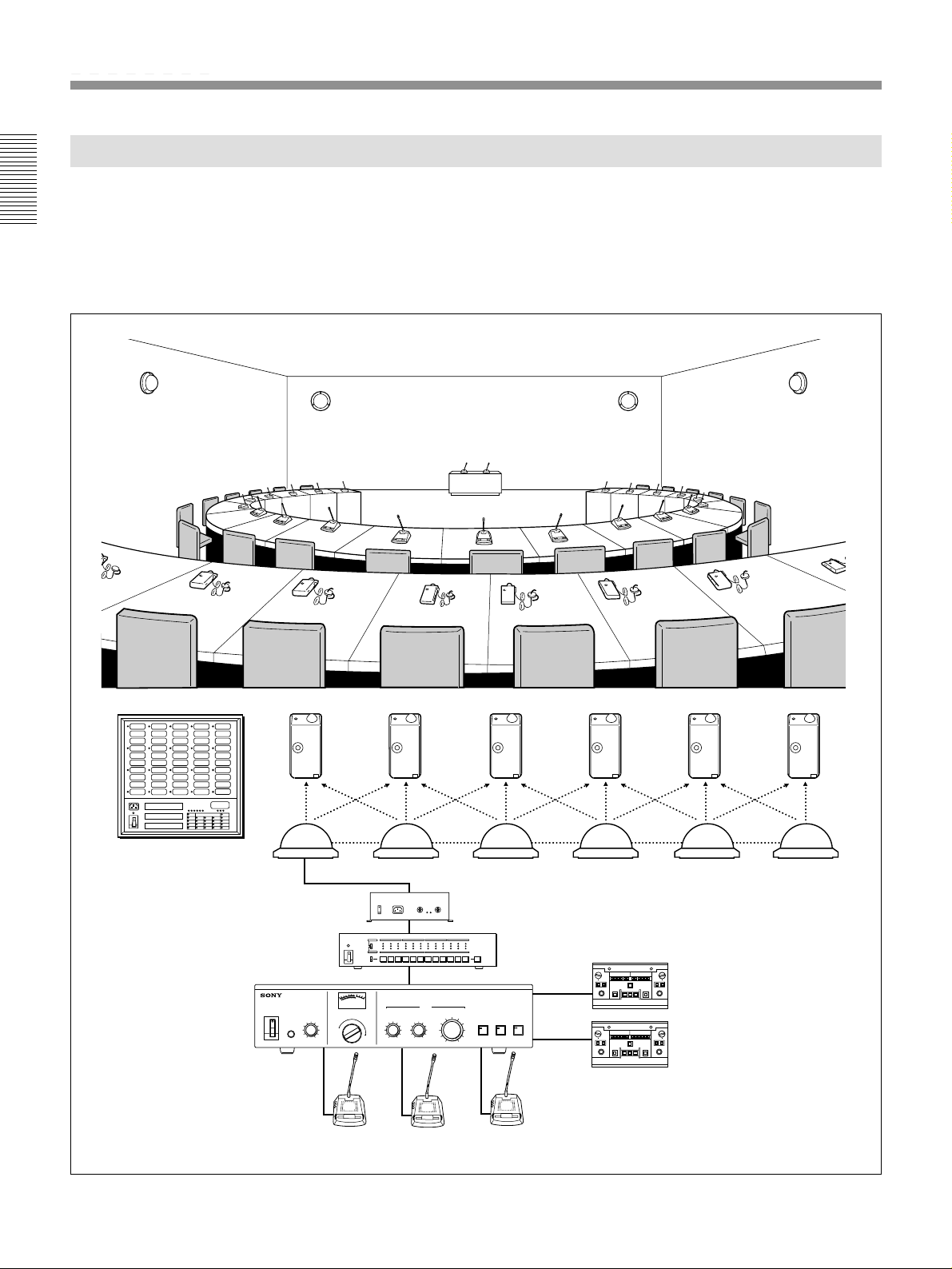

システムの構成

国際会議を始め、多言語による国際シンポジウム、講演会などに

幅広く対応できます。また、モニターやVTRなどと組み合わせてガ

イドシステムを構成できます。展示場にいる人は画面を見ながら説

明を聞いていくことができます。

本会議システムとコントロールコンソール、通訳者ユニットなどを組

み合わせた国際会議での使用例を以下に示します。

会議場

赤外線小型輻射機

SX-9133

赤外線会議システム

充電器SXA-75

コントロールコンソール

議長／参加者ユニット

通訳者ユニット

赤外線輻射機SX-9133

赤外線インターフェースユニット SXA-33

赤外線送信機SX-1062

参加者ユニット

議長ユニット

赤外線受信機SX-2130

概要

各部の名称と働き

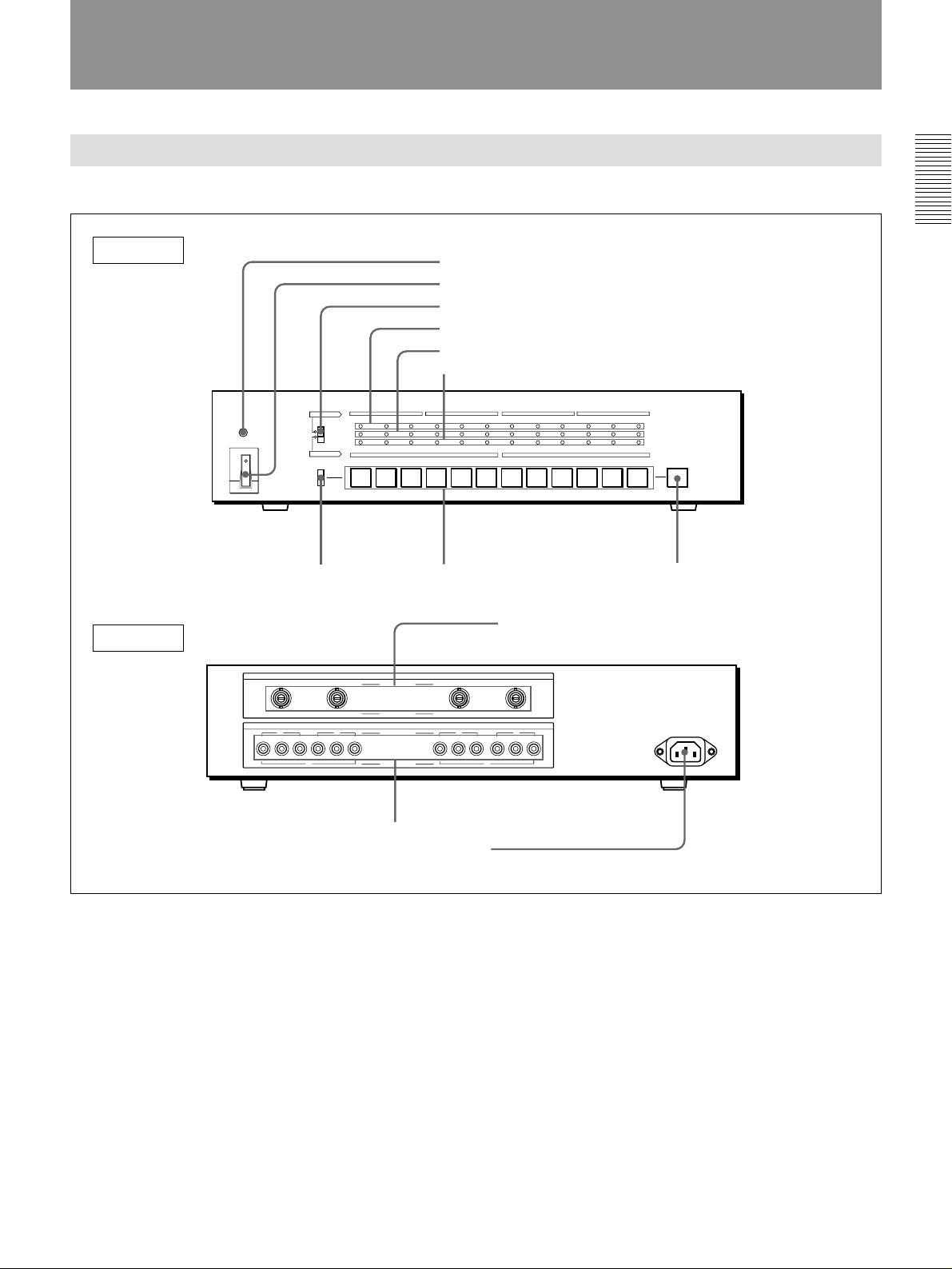

前面パネル

赤外線送信機SX-1062

ORG

OVER

3CH/4GP

6CH/2GP

LOW

NORMAL

RESET

POWER

ORG 246810

ORG 24ORG 24ORG 24

TEST

OFF

AC IN

4 2 ORG4 2 ORG4 2 ORG 4 2 ORG

46810 2 ORG

NONE

RADIATOR

AUDIO CHANNEL INPUT

3CH SYSTEM

6CH SYSTEM

3CH SYSTEM

6CH SYSTEM

NONE E

7TEST ON/OFFスイッチ 8TESTスイッチ 9RESETスイッチ

!¡ AUDIO CHANNEL INPUT端子

0RADIATOR端子

!™ AC IN端子

後面パネル

33CH/4GP•6CH/2GP切り換えスイッチ

本機が使用できるチャンネル数および本機から送ることができる会

場（またはグループ）数を選択します。

3CH/4GP：3か国語を4つの会場に送るとき。

6CH/2GP：6か国語を2つの会場に送るとき。

6LOWランプ

2POWERスイッチ

33CH/4GP•6CH/2GP切り換えスイッチ

4OVERランプ

5NORMALランプ

1POWERランプ

1POWER（電源）ランプ

電源を入れると点灯します。

2POWER（電源）スイッチ

本機の電源を入／切します。

各部の名称と働き

4OVER（過入力表示）ランプ

後面パネルのAUDIOCHANNELINPUT端子!¡から入力された

信号のレベルが高すぎる場合に赤色に点灯します。

点灯したときは、入力信号側の機器の音量を、このランプが消灯

するまで下げてください。

5NORMAL（適正入力表示）ランプ

後面パネルのAUDIOCHANNELINPUT端子!¡から適正レベ

ルの信号が入力された場合に緑色に点灯します。

6LOW（入力不足表示）ランプ

後面パネルのAUDIOCHANNELINPUT端子!¡から入力された

信号のレベルが低い場合に緑色に点灯します。

点灯したときは、入力信号側の機器の音量を、このランプが消灯

するまで上げてください。

7TEST ON/OFFスイッチ

システムの動作確認用テストモードを選択します。

TEST ON：システムの動作確認をするときにこの位置にしま

す。

TEST OFF：テストモードが解除されます。通常はこの位置で

使用します。

8TEST（テスト）スイッチ

TESTON/OFFスイッチ 7をTESTONの位置で、本スイッチを

押すとシステムの動作確認用のテスト信号が後面パネルの

RADIATOR端子0から出力されます。テストしたいチャンネルに

相当するスイッチを押してください。外部からの入力信号は切れ、

ランプが点灯し、テスト信号が出力されます。

テスト信号はチャンネルにより周波数が異なります。

9RESET（解除）スイッチ

動作状態にあるTESTスイッチ 8を解除するときに押します。点灯

していたTESTスイッチは消灯し、システムは通常の動作状態にな

ります。または、ONの状態にあったTESTON/OFFスイッチ 7を

OFFにしても通常の動作状態になります。

ご注意

RESETスイッチで動作確認モードを解除した場合は、TESTON/

OFFスイッチ 7の設定はONのままですので、OFFの位置に戻し

てください。

0RADIATOR（パルス信号出力）端子（BNC型）

パルス信号を出力します。赤外線インターフェースユニットのLINE

IN端子と接続します。赤外線インターフェースユニットを介して1つ

の端子に最大5台の赤外線小型輻射機が接続できます。

信号を送ることができる会場の数（使用できる出力端子）は3CH/

4GP•6CH/2GP切り換えスイッチ 3の設定によります。

◆詳しくは、「1台の赤外線送信機で構成できるグループ数について」（16

ページ）をご覧ください。

!¡ AUDIO CHANNEL INPUT（音声チャンネル入力）

端子（ピンジャック）

プログラム信号を入力します。コントロールコンソールSX-M700な

どと組み合わせる場合は、SX-M700の対応するチャンネルのLINE

OUT 端子に接続します。その他、テープレコーダー、マイクミキ

サーなど音声源の機器の音声出力端子へ接続します。

入力する信号のチャンネル数（使用できる入力端子）は3CH/

4GP•6CH/2GP切り換えスイッチ 3の設定によります。

◆詳しくは、「1台の赤外線送信機で構成できるグループ数について」（16

ページ）をご覧ください。

!™AC IN（電源入力）端子

付属の電源コードを使ってAC電源に接続します。

周波数

440Hz

880Hz

1,760Hz

4GP (3CH)

ORG

CH2

CH4

2GP (6CH)

ORG、CH6

CH2、CH8

CH4、CH10

Questo manuale è adatto per i seguenti modelli

Indice

Altri manuali Sony Sistema di conferenza

Sony

Sony Ipela PCS-G70S Manuale utente

Sony

Sony IPELA PCS-G70 Manuale utente

Sony

Sony PCS-TL50 Manuale utente

Sony

Sony Ipela PCS-XC1 Manuale di istruzioni

Sony

Sony PCS-1 - Video Conferencing Kit Manuale utente

Sony

Sony IPELA PCS-G70 Manuale di istruzioni

Sony

Sony ixs-6600 Manuale utente

Sony

Sony PCS-1 - Video Conferencing Kit Guida rapida alla configurazione

Sony

Sony Ipela PCS-XG80 Manuale utente

Sony

Sony Ipela PCS-G50 Manuale utente

Sony

Sony IPELA PCS-G70 Manuale per l'uso e la cura

Sony

Sony PCS-3000 Manuale utente

Sony

Sony Ipels PCS-G50 Guida rapida alla configurazione

Sony

Sony Ipels PCS-G50 Manuale utente

Sony

Sony PCS-XG100 Manuale utente

Sony

Sony IPELA PCS-TL33 Manuale utente

Sony

Sony PCS-VCS Manuale utente

Sony

Sony PCS-11 Manuale utente

Sony

Sony PCS-TL50 Manuale utente

Sony

Sony Ipela PCS-TL50 Manuale utente

Sony

Sony PCS-TL50P Manuale utente

Sony

Sony PCSXG100S Manuale utente

Sony

Sony PCS-1 - Video Conferencing Kit Manuale utente

Sony

Sony PCS-1 - Video Conferencing Kit Manuale utente

Manuali Sistema di conferenza popolari di altre marche

Kramer

Kramer VIA GO Manuale utente

AVT

AVT MAGIC AC1 Go Manuale utente

ProSoft Technology

ProSoft Technology AN-X4-AB-DHRIO Manuale utente

Middle Atlantic Products

Middle Atlantic Products VTC Series Manuale utente

Prentke Romich Company

Prentke Romich Company Vanguard Plus Guida

Speakerbus

Speakerbus iD 712 Manuale utente

Trelleborg

Trelleborg SafePilot CAT PRO Manuale utente

Sennheiser

Sennheiser ADN Manuale utente

ADTRAN

ADTRAN NetVanta 7100 Manuale utente

AINA

AINA PTT Voice Responder Manuale utente

Yamaha

Yamaha ProjectPhone PJP-100H Manuale utente

vissonic

vissonic VLI Series Manuale utente

Panasonic

Panasonic KX-VC500 Manuale utente

Poly

Poly Trio 8300 Manuale utente

Crestron

Crestron Mercury CCS-UCA-SMK Disegno dimensionale

Inmarsat

Inmarsat mini M Manuale utente

Tenveo

Tenveo ALL-IN-ONE Manuale utente

AXIWI

AXIWI AT-350 Manuale utente
