Sony VPLL-FM30 Manuale utente

3-860-353-02(1)

Projection Lens

プロジェクションレンズ

取付説明書 2ページ

Installation Manual

Page 15

Manuel d’installation

Page 27

Installationshandbuch

Seite 39 Àµ˜È 75“

お買い上げいただきありがとうございます。

安全のための注意事項を守らないと、

火災や人身事故になることがあります。

この取付説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかたを示

してあります。この取付説明書をよくお読みのうえ、製品を安全にお使いください。

警告

Manual de instalación

Página 51

Manuale d’installazione

Pagina 63

1997 by Sony Corporation

VPLL-FM30

お問い合わせ

ソニー株式会社 B&I営業本部

ソニー株式会社

名古屋

北陸

京滋

大阪

神戸

中国

四国

九州

北海道

東北

関東

新潟

千葉

東京

多摩

松本

横浜

静岡

〒

141-0001



東京都品川区北品川6-7-35

営業所(011)231-8121

営業所(022)257-7830

営業所(048)645-6880

出張所(025)270-3253

営業所(043)297-8531

営業所(03)5448-6740

営業所(0425)75-0201

出張所(0263)25-4551

営業所(045)243-6711

営業所(054)284-3601

営業所(052)201-6871

営業所(0762)40-8110

営業所(075)691-7860

営業所(06)531-4111

営業所(078)322-0851

営業所(082)241-9211

営業所(0878)31-3003

営業所(092)741-2761

PrintedinJapa

東京システム営業所



(03)5448-6740

システム営業1部/2部



(03)5448-5446

安全のために

お客様へ

この説明書は、サービス専用です。

お客様が、この説明書に記載されたレンズ交換や設置などを行うと

感電や火災、人身事故につながることがあります。お客様自身では、

絶対に行わないでください。

この説明書は、サービストレーニングを受けた技術者のみご使用く

ださい。

サービス技術者へ

ソニー製品は安全に充分に配慮して設計されています。しかし、電

気製品はサービス時に間違った扱いかたをすると、火災や感電な

どにより死亡や大けがなど人身事故につながることがあり、危険で

す。

この「安全のために」は事故を防ぐために重要な注意事項を示して

います。4〜5ページの注意事項をよくお読みのうえ、設置や保守、点

検、修理などを安全に行ってください。

注意を促す記号

警告表示の意味

この取付説明書および製品では、

次のような表示をしています。表

示の内容をよく理解してから本文

をお読みください。

この表示の注意事項を守らない

と、火災や感電などにより死亡や

大けがなど人身事故につながるこ

とがあります。

この表示の注意事項を守らない

と、感電やその他の事故によりけ

がをしたり周辺の物品に損害を与

えたりすることがあります。

警告

注意

火災

注意

感電

プラグをコン

セントから抜く

強制

行為を指示する記号

行為を禁止する記号

禁止

日本語

日

本

語

安全のために ..............................................................................................................................................................................................2

概要 .............................................................................................................................................................................................................6

レンズ交換のしかた...................................................................................................................................................................................6

VPL-V500QJ/W400QJなどのレンズ交換の手順 ......................................................................................................................6

VPL-V800QJなどのレンズ交換の手順 .......................................................................................................................................10

レンズ交換の際のご注意................................................................................................................................................................. 13

主な仕様................................................................................................................................................................................................... 14

設置寸法................................................................................................................................................................................................... 86

VPL-V500QJ/W400QJなどの床置きの場合 ............................................................................................................................86

VPL-V500QJ/W400QJなどの天井つりの場合 ........................................................................................................................91

VPL-V800QJなどの床置きの場合...............................................................................................................................................98

VPL-V800QJなどの天井つりの場合........................................................................................................................................ 102

感電にご注意を

•部品交換の場合は感電の危険があるので電源プラグを抜いてください。

•内部には高電圧の部分があり、通電時においては感電の危険がありますの

で充分にご注意ください。

部品の取り付けや配線の引き回しは元どおりに

レンズ交換のために、動かしたハーネスや開放したクランパーなどは、その

ままでは、発熱部品や高電圧部品および可動部分などに触れる危険がありま

すので、必ず元どおりにハーネスを引き回し、クランパーで元どおりに固定

してください。

サービス後は安全点検を

サービスのために取りはずしたネジ、部品、配線が元どおりになっているこ

と、また異物が入っていないことを確認してください。またサービスした箇

所の周辺の部品および線材の損傷してしまったところがないかなどを点検し

てください。

•感電・漏電を防ぐために金属部と電源プラグの絶縁チェックを行ってください。

絶縁チェックの方法

電源コンセントから電源プラグを抜き、電源スイッチを入れます。500V絶

縁抵抗計を用いて電源プラグのそれぞれの端子と外部露出金属部との間で、

絶縁抵抗値が 1M Ω以上であること。この値以下のときはセットの点検修

理が必要です。

警告

火災感電

下記の注意を守らないと、

火災や感電により死亡や大けがにつながることがあります。

プラグをコン

セントから抜く

強制

レンズをのぞかない

投影中にプロジェクターのレンズをのぞくと強い光が目に入り、目に悪影響

を与えることがあります。

レンズ交換時には安全性を確保する

レンズ交換作業は、作業台に置いて行い、天井つり状態では行わないでくだ

さい。

禁止

強制

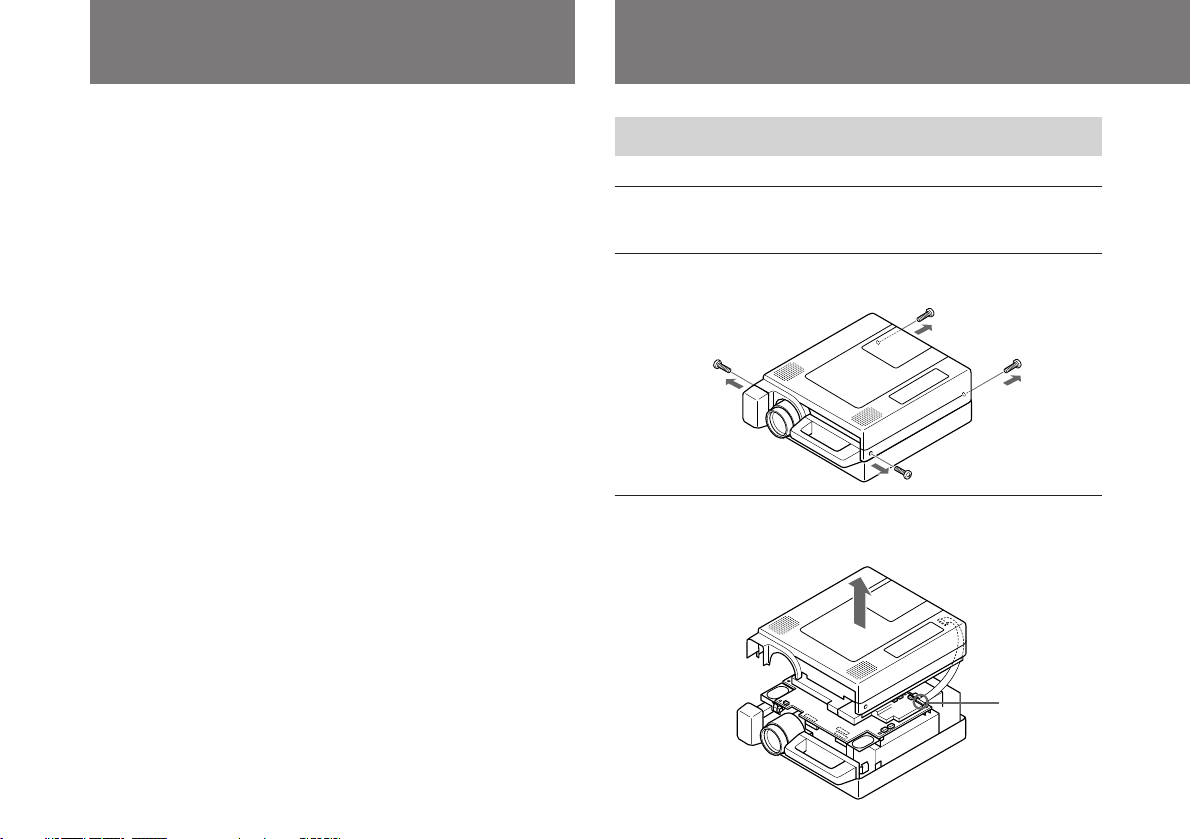

VPL-V500QJ/W400QJ などのレンズ交換の手順

概要

3上部カバーからC基板に接続されているコネクター（1か所）をは

ずし、上部カバーをはずす。

1プロジェクターの電源を切る。

2プラスドライバーを使用して上部カバーの4本（3×8）のネジを取

りはずす。

コネクター

(1か所)

このVPLL-FM30は、ソニーLCDプロジェクターVPL-V500QJ、VPL-W400QJ

およびVPL-V800QJなどの短焦点（固定）交換レンズです。

レンズ交換のしかた

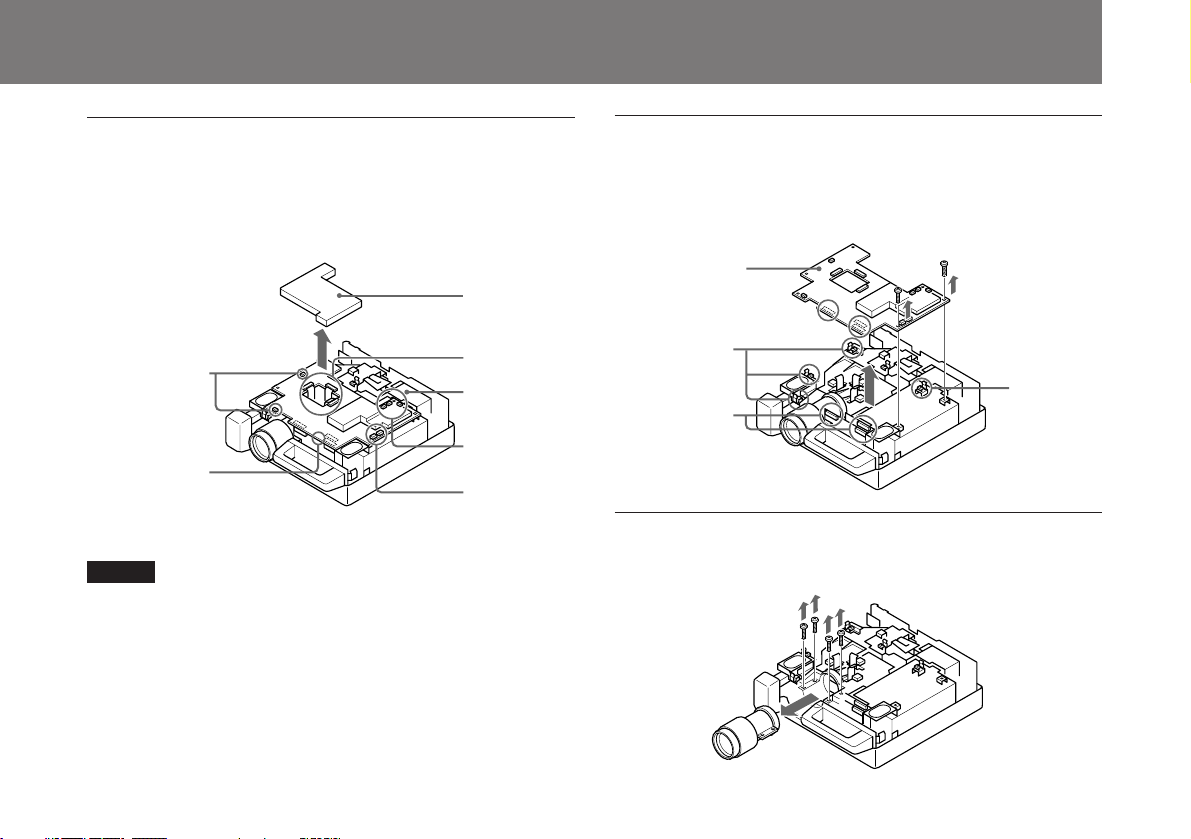

4シールドケースの上ぶたをはずす。

配線止めをはずし基板に接続されているコネクター（VPL-

V500QJは7か所、VPL-W400QJは8か所）および、3か所のLCD

パネルのフレキシブルケーブルを端子から取りはずす。

5C 基板を固定しているネジ２本（3× 8）および、4か所のクラン

パーをはずす。

C基板を上側に垂直に上げ、C基板下部のQ基板/B基板と接続

されているコネクター3 か所をはずす。

6レンズを固定している４本のネジ（4×12）をはずし、レンズを前

側に取りはずす。

クランパー

コネクター

ご注意

フレキシブルケーブルの先には手を触れないでください。

C基板

シールド

ケース

上ぶた

フレキシブル

ケーブル(3か所)

コネクター

(各1か所)

コネクター

(1か所、VPL-

W400QJのみ)

配線止め

コネクター

(3か所)

コネクター

(2か所)

レンズ交換のしかた

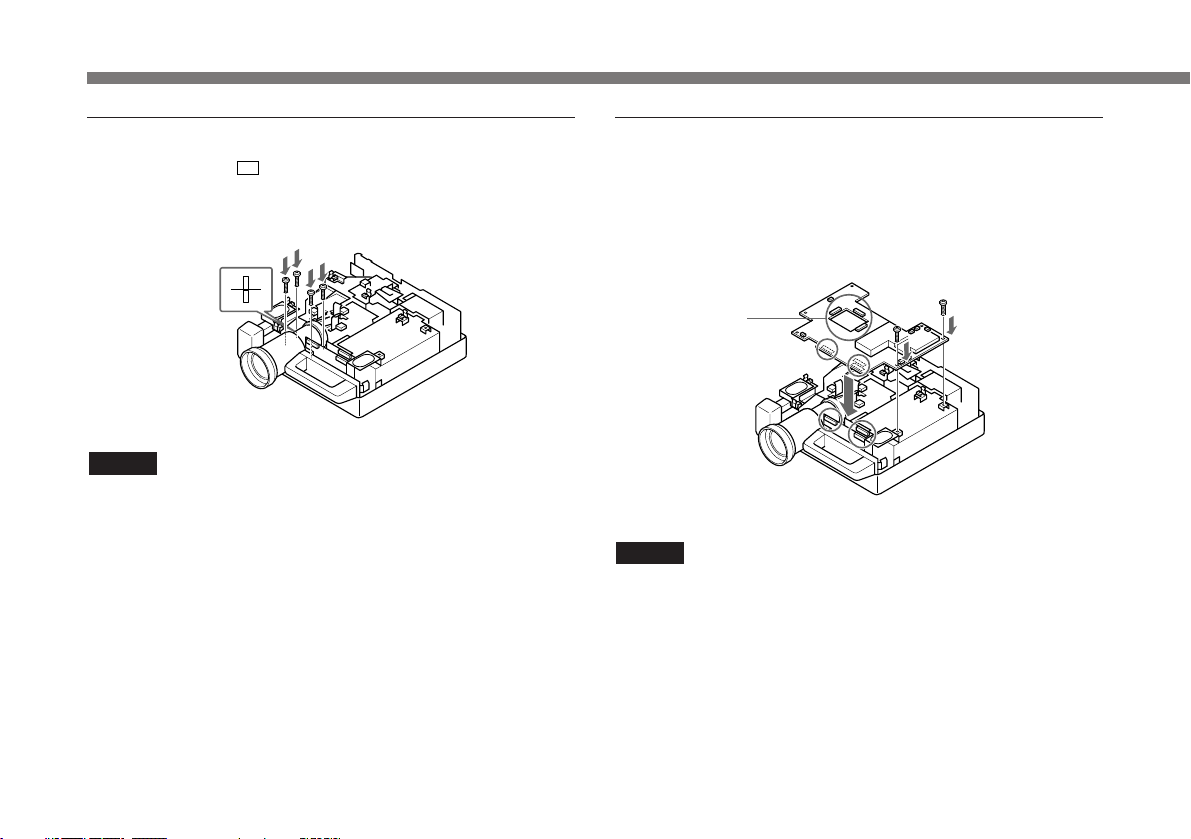

8手順5で取りはずしたC基板を下部の3か所のコネクターをはめ

て、取り付ける。

クランパー4か所をとめ、2本のネジ（3×8）で基板を固定する。

LCDパネルのフレキシブルケーブル3か所をしっかりとはめ込む。

7交換レンズのラベル側を上にして、本体側と交換レンズ側の白い

ペイントマーク（）を合わせ、本体に組み込む。

４本（4×12）のネジで交換レンズを固定する。

ご注意

フレキシブルケーブルの先には手を触れないでください。

フレキシブル

ケーブル

(3か所)

ご注意

基板を元に戻す前に、結線類が基板と本体の間に挟まらないようにし

てください。

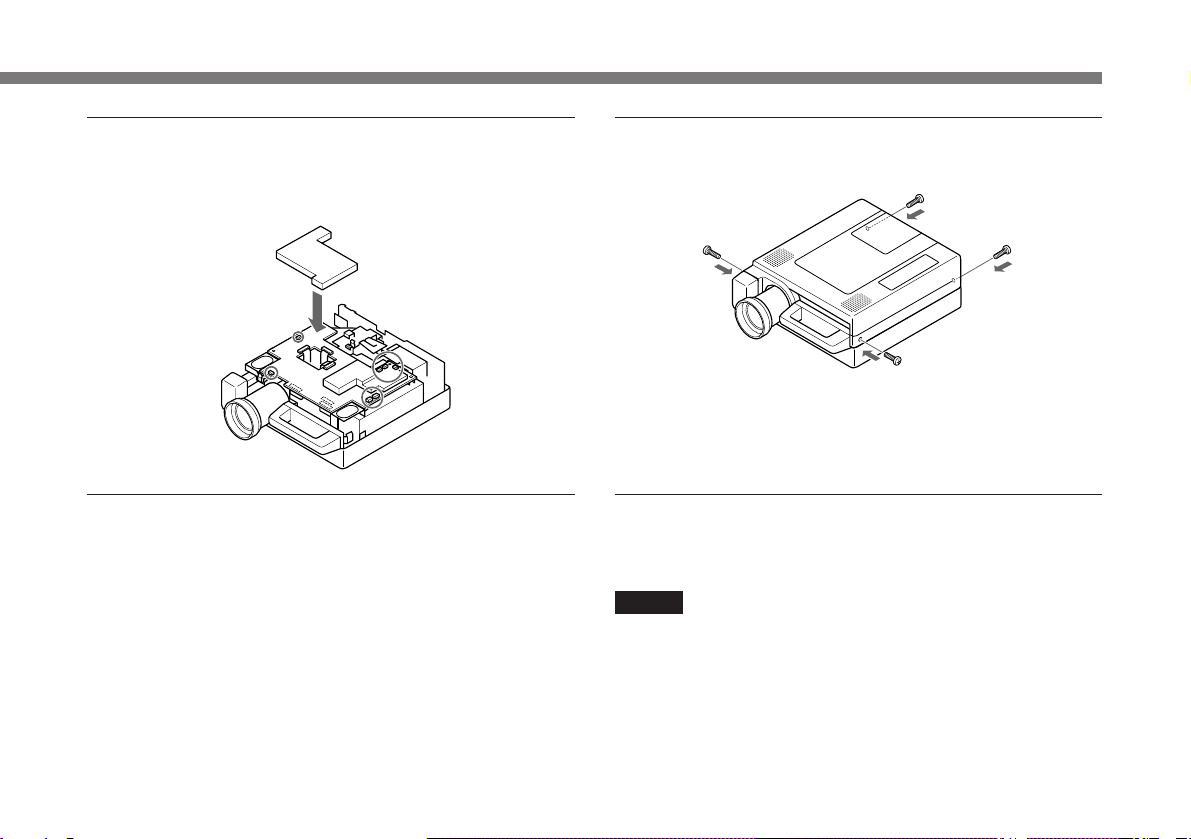

9はずしたコネクター（VPL-V500QJは7か所、VPL-W400QJは8か

所）を端子につなぎ直し、配線止めをはめる。

シールドケースの上ぶたをかぶせる。

10手順3ではずした、上部カバーから出ているコネクターを文字があ

る面を上にしてC基板上の端子につなぎ直す。

11線材をはさまないように上部カバーを元どおりかぶせ、４本のネジ

（3×8）で固定する。

12プロジェクターを設置する。

◆設置寸法については86〜97ページをご覧ください。

ご注意

設置寸法に記載されている（ａ）は最大±2.5％の範囲でずれる可能性

があります。これらを微調整する必要が生じる場合がありますので、天

井つりの設置をする際は、特にご注意ください。

レンズ交換のしかた

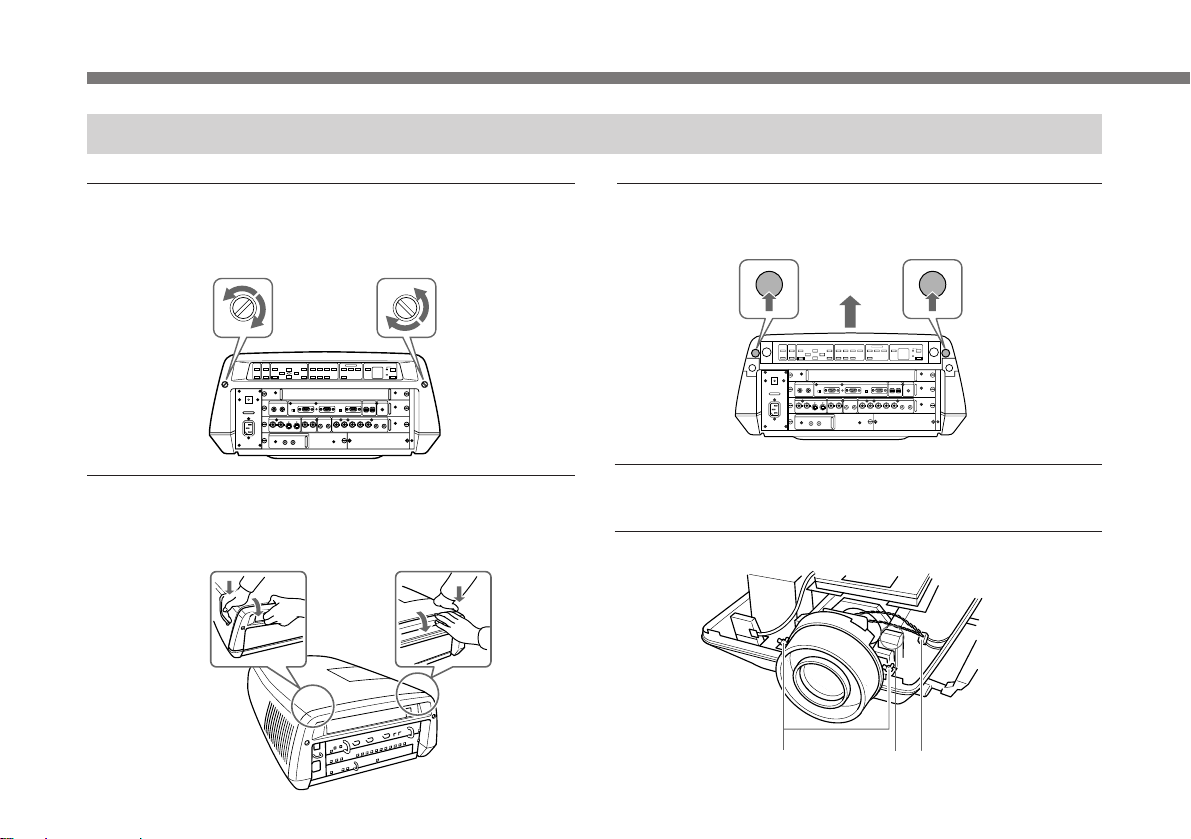

VPL-V800QJ などのレンズ交換の手順

1本体後面の左右のネジをマイナスドライバーで左右どちらかに90

度回転させる。

本体後面のカバーがはずれる状態になります。

3コントロールパネルの左右両端にある黒いノブを押し込み、本体

上部カバーを上にはずす。

2本体上面の図の位置を片側ずつ手のひらで強く押しながら、後面

のカバーを上に持ち上げてロックをはずし手前に引き下げる。

本体後面のカバーがはずれます。

4レンズフードの2か所の蝶ネジをゆるめる。

5配線止めをはずしレンズから出ているコネクター1か所をはずす。

–+

–

0 0

配線止め
