Sony HKPF-106M Manuale utente
HD A/V DEMULTIPLEXER BOARD
HKPF-106M
OPERATION MANUAL [Japanese/English/French/German]
1st Edition (Revised 2)
Serial No. 11001 and Higher
警告
電気製品は、安全のための注意事項を守らないと、火災
や人身事故になることがあります。
ご使用にあたっては、デジタルビデオインターフェースユニット PFV-
HD50A/HD300 に付属のオペレーションマニュアルの「安全のために」
をよくお読みください。
本機をあやまって装着すると、火災・感電やその他の事故により、けがをし
たり周辺の物品に損害を与えたりすることがあります。危険を避けるため、
装着はサービストレーニングを受けた技術者にご依頼ください。
本機を装着する技術者へ
装着のしかたは、デジタルビデオインターフェースユニットPFV-HD50A/
HD300 に付属のマニュアルをご覧ください。
1 (JP)
概要 ............................................................................................................................... 2
HKPF-106M の機能 .................................................................................................. 2
コネクターパネルの名称と働き .................................................................................... 3
仕様 ............................................................................................................................... 4
日
本
語
目次
日本語
2(JP)
概要
HDオーディオ/ビデオデマルチプレクサボードHKPF-106M
は、BTAS-004B/005B/006B、SMPTE291M/292M/299Mに
準拠したHDSDI(SerialDigitalInterface)信号のオーディオ・
ビデオ信号を分離（デマルチプレクサ）する基板です。
HKPF-106Mは、デジタルビデオインターフェースユニット
PFV-HD50A/HD300に組み込んで使用します。
動作に必要な電源は、インターフェースユニットから供給され
ます。
HKPF-106Mの構造および電源電圧は、デジタルビデオインター
フェースユニットPFV-HD50A/HD300用に企画された他の
HKPFシリーズの基板とすべて共通です。
これらの基板は、各インターフェースユニットに任意の組み合
わせで装着して同時運用することができ、柔軟なシステム構成
が可能になります。
基板上のスイッチの設定については、サービストレーニングを
受けた技術者にご依頼ください。
HKPF-106Mは以下のものから構成されます。
基板（1）
コネクターパネル（1）
オペレーションマニュアル（1）
インストレーションマニュアル（1）
番地ラベル（1）
HKPF-106Mの機能
HDSDI信号からビデオ信号・オーディオ信号の分離・分配
本基板は、1系統のHDSDI信号からAES-3フォーマットの2チャ
ンネルデジタルオーディオ信号4系統を分離（デマルチプレク
ス）して出力します。入力されたHDSDI信号は2出力に分配さ
れます。
ご注意
HDSDI信号に多重化されたオーディオ信号がビデオ信号に同期
していない場合は、オーディオ信号を正しく分離できないこと
があります。
注意
オーディオチャンネルの選択
出力するオーディオ信号をチャンネル1〜8または、チャンネル
9〜16に設定することができます。
オーディオチャンネルの入れ替え
分離したオーディオ信号のチャンネル1〜8（またはチャンネル
9〜16）を入れ替えて、異なるチャンネルに出力することができ
ます。
最大16チャンネルのオーディオ信号を分離
本基板をカスケード接続することにより、最大16チャンネルの
オーディオ信号を分離することができます。
入力信号に自動対応
本基板は、入力されるHDSDI信号の各フォーマットに自動対応
します。対応可能なフォーマットは以下のとおりです。
有効走査線数 フィールド周波数
1035 60i
1035 59.94i
1080 60i/30PsF
1080 59.94i/29.97PsF
1080 50i/25PsF
1080 24PsF
1080 23.976PsF
720 60P
720 59.94P
ステータスアウト機能
基板の動作状態をモニターするためのステータスアウト機能に
対応しています。
3 (JP)

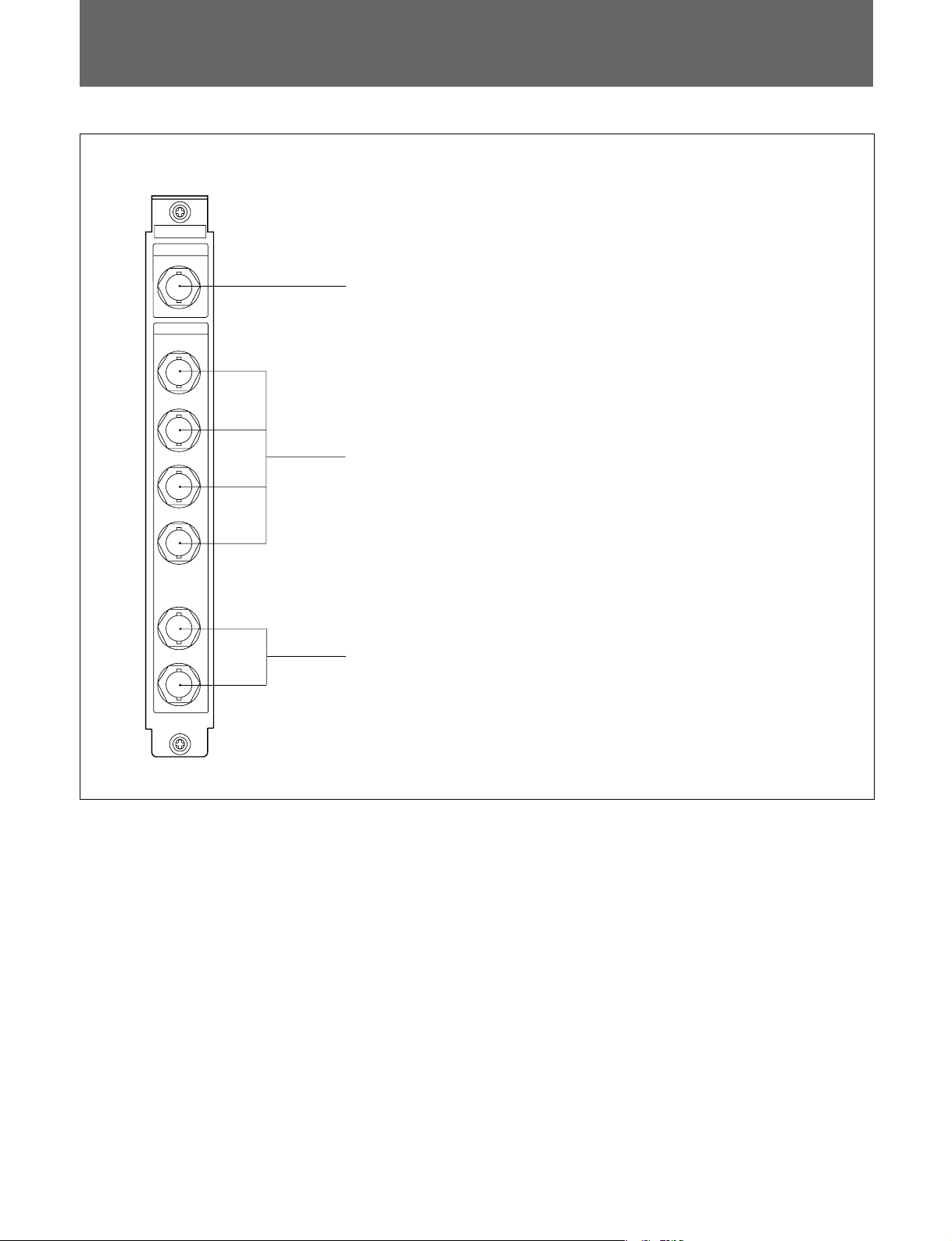

コネクターパネルの名称と働き
DIGITALOUTAUDIO（デジタルオーディオ信号出力）1/2/3/4端子
（BNC型）
DIGITALIN端子へ入力したHDSDI信号から分離された、AES-3フォーマットの
デジタルオーディオ信号を出力します。出力されるオーディオチャンネルは、基
板上のDIPスイッチで設定します。
◆ DIPスイッチの設定については、インストレーションマニュアルをご覧くださ
い。
DIGITALIN（デジタル信号入力）端子（BNC型）
AES-3フォーマットのデジタルオーディオ信号が多重化（マルチプレクス）され
たHDSDI信号を入力します。
DIGITALOUTVIDEO（デジタルビデオ信号出力）1/2端子（BNC型）
DIGITALIN端子へ入力したHDSDI信号を出力します。
2つの端子からは同じ信号が出力されます。
HD-AVD
DIGITAL IN
DIGITAL OUT
HKPF-106M
1
2
3
4
1
2
VIDEO
AUDIO
4(JP)
仕様
一般
電源 ＋5VDC:1.5A、−5VDC:1.2A
消費電力 約15W
動作温度 5℃〜40℃
保存温度 −20℃〜＋55℃
湿度 10〜90％（結露のないこと）
外形寸法 基板：194×310mm（高さ/奥行）
コネクターパネル：218×98×25mm
（高さ/奥行/幅）
質量 基板：約 700g
コネクターパネル：約300g
入力
デジタル信号入力 DIGITALIN 端子：BNC型（1）
HDSDI信号
（BTAS-004B/005B/006B、
SMPTE291M/292M/299Mに準拠）
入力インピーダンス 75 Ω、不平 衡
入力端反射損失 15dB以上（5MHz〜1.485GHz)
伝送損失 20dB以下（742.5MHzにて）
入力ケーブル長 最大100m（5C-FB同軸ケーブル使用時）
出力
デジタルオーディオ信号出力
DIGITALOUTAUDIO1/2/3/4端子：
BNC型（各1）
AES-3フォーマット信 号
75Ω、不平衡、1Vp-p
デジタルビデオ信号出力
DIGITALOUTVIDEO1/2端子：BNC型
（各1）
HDSDI信号
（BTAS-004B/005B/006B、
SMPTE291M/292M/299Mに準拠）
出力信号振幅 800mVp-p±10％（75Ω負荷にて）
出力インピーダンス 75 Ω、不平 衡
出力端反射損失 15dB以上(5MHz〜1.485GHz)
ジッター タイミングジッター 673ps 以下
アライメントジッター 135ps以下
デジタル入出力システムディレイ
ビデオ 1.65μs以下（リップシンクは 含まず ）
ステータスアウト
出力情報 ステータスメッセージ ：選択可能
仕様および外観は、改良のため予告なく変更することがありま
すが、ご了承ください。
1(GB)
Owner’s Record
The model and serial numbers are located on the top of the
unit. Record the serial number in the space provided below.
Refer to them whenever you call upon your Sony dealer
regarding this product.
Model No. HKPF-106M Serial No.
For the customers in U.S.A.
This equipment has been tested and found to comply with
the limits for a Class A digital device, pursuant to Part 15 of
the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference when the
equipment is operated in a commercial environment. This
equipment generates, uses, and can radiate radio frequency
energy and, if not installed and used in accordance with the
instruction manual, may cause harmful interference to radio
communications. Operation of this equipment in a
residential area is likely to cause harmful interference in
which case the user will be required to correct the
interference at his own expense.
You are cautioned that any changes or modifications not
expressly approved in this manual could void your authority
to operate this equipment.
The shielded interface cable recommended in this manual
must be used with this equipment in order to comply with
the limits for a digital device pursuant to Subpart B of Part
15 of FCC Rules.
This device complies with part 15 of the FCC Rules.
Operation is subject to the following two conditions: (1) This
device may not cause harmful interference, and (2) this
device must accept any interference received, including
interference that may cause undesired operation.
For the customers in Canada
This Class A digital apparatus complies with Canadian
ICES-003.
For the customers in Europe
This product with the CE marking complies with the EMC
Directive (89/336/EEC) issued by the Commission of the
European Community.
Compliance with this directive implies conformity to the
following European standards:
• EN55103-1: Electromagnetic Interference (Emission)
• EN55103-2: Electromagnetic Susceptibility (Immunity)
This product is intended for use in the following
Electromagnetic Environment: E4 (Controlled EMC
environment, ex. TV studio).
English
English
Table of Contents
2(GB)
Table of Contents
Overview.....................................................................................................3
Features of the HKPF-106M ................................................................3
Connector Panel.........................................................................................4
Specifications..............................................................................................5
3(GB)
Overview
Switchable channels for audio signal
output
You can switch the signal contents of audio channels 1
to 8 or 9 to 16 to output the demultiplexed audio
signals to different channels.
Demultiplexing of up to sixteen audio
channels
By cascading the HKPF-106M with another HKPF-
106M, you can demultiplex up to sixteen audio
channels at the same time.
Automatic input-signal-format detection
The HKPF-106M can detect and automatically
conform to the format (field frequency and number of
effective scanning lines) of the input HD SDI signal.
The HKPF-106M can conform to the following
formats.
Number of effective scanning lines Field frequency
1035 60i
1035 59.94i
1080 60i/30PsF
1080 59.94i/29.97PsF
1080 50i/25PsF
1080 24PsF
1080 23.976PsF
720 60P
720 59.94P
Status out function
The HKPF-106M supports the status out function to
monitor the operating condition of the board.
The HKPF-106M HD Audio/Video Demultiplexer
Board is designed to demultiplex a multiplexed signal
comprising audio and video signals contained in an
HD SDI (Serial Digital Interface) signal conforming to
the SMPTE 291M/292M/299M.
The HKPF-106M can be installed in the PFV-HD50A/
HD300 Digital Video Interface Unit. When installed,
the HKPF-106M draws its power from the interface
unit.
Since the HKPF-106M shares the same dimensions
and voltage specifications as the other HKPF-series
boards for the PFV-HD50A/HD300, it can be used in
any combination with the other boards, thus providing
high flexibility in system configurations.
Note
For information regarding the setting of on-board switches,
consult your nearest Sony service center.
The HKPF-106M comprises the following items:
Board (1)
Connector panel (1)
Operation Manual (1)
Installation Manual (1)
Label (1)
Features of the HKPF-106M
Demultiplexing and distribution of audio
and video signals
The HKPF-106M demultiplexes four 2-channel AES-3
digital audio signals contained in an HD SDI signal
and outputs the HD SDI signal to two lines.
Note
When the multiplexed audio signal does not
synchronize with the video signal of the HD SDI
signal, there is a possibility that the audio signal can
not be demultiplexed correctly.
Selectable channels for audio signal
output
You can select channels 1 to 8 or 9 to 16 for output of
the demultiplexed digital audio signals.
Overview
4(GB)
Connector Panel
HD-AVD
DIGITAL IN
DIGITAL OUT
HKPF-106M
1
2
3
4
1
2
VIDEO
AUDIO
DIGITAL IN (digital signal input) connector (BNC-type)
Inputs the HD SDI signal containing multiplexed AES-3 digital audio
signals.
DIGITAL OUT AUDIO (digital audio signal output) 1/2/3/4 connectors
(BNC- type)
Outputs the demultiplexed AES-3 digital audio signals contained in
the HD SDI signal input from the DIGITAL IN connector.
Set the on-board DIP switch to specify the signal contents of the
audio channels and the audio channels to be output.
For details on the DIP switch setting, refer to the Installation Manual.
DIGITAL OUT VIDEO (digital video signal output) 1/2 connectors
(BNC-type)
Outputs the HD SDI signal input from the DIGITAL IN connector.
The same signal is output from both connectors.
