Sony BKM-37H Manuale utente
安全のための注意事項を守らないと、火災や
人身事故になることがあります。
このインストレーションマニュアルには、事故を防ぐための重要な注意事
項と製品の取り扱いかたを示してあります。このインストレーションマ
ニュアルをよくお読みのうえ、製品を安全にお使いください。お読みに
なったあとは、いつでも見られるところに必ず保管してください。
CONTROLLER ATTACHMENT STAND
BKM-37H
INSTALLATION MANUAL
[Japanese/English/French/German/Italian/Spanish]
[Simplified Chinese/Traditional Chinese/Korean]
1st Edition (Revised 5)
安全のために / 警告
日本語
2
安全のために
油煙、湯気、湿気、ほこりの多い場所では設
置・使用しない
上記のような場所で設置・使用すると、火災や感電の原因と
なります。取扱説明書に記されている使用条件以外の環境で
の設置・使用は、火災や感電の原因となります。
モニターとスタンドの間に指を挟まない
挟み込まれると、けがの原因となることがあります。
組み立ての際には、モニターの電源を切って
電源プラグを抜く
モニターの電源を接続したまま、本スタンドとの組み立てを
行うと、モニターと本スタンドに電源コードをはさみ、感電
の原因となることがあります。組み立ての際にはモニターの
電源を切り、電源プラグを抜いてください。
可動部に手や指を入れない
挟み込まれたりしてけがの原因となることがあります。
下記の注意を守らないと、
火災や感電により死亡や大けがに
つながることがあります。
警告表示の意味
このインストレーションマニュア
ルおよび製品では、次のような表
示をしています。表示の内容をよ
く理解してから本文をお読みくだ
さい。
この表示の注意事項を守らないと、
火災や感電などにより死亡や大け
がなど人身事故につながることが
あります。
この表示の注意事項を守らないと、
事故によりけがをしたり周辺の物
品に損害を与えたりすることがあ
ります。
注意を促す記号
行為を禁止する記号
行為を指示する記号
警告
注意 3
JP
重いモニターは2人以上で開
梱・運搬する
モニターは、見た目より重量がありま
す。開梱や運搬は、けがや事故を防ぐた
め、必ず 2人以上で行ってください。1
人で行うと、腰を痛めることがありま
す。
組立て作業は2人以上で行う
モニターとコントロールユニットを連結
する時は、2 人以上で行ってください。
1 人で行うと、腰を痛めたり、けがの原
因となることがあります。
組み立て作業時に手や指をは
さまない
モニターとコントロールユニットを組み
立てる際、モニターとコントロールユ
ニットの間や、モニターと作業台の間で
手や指をはさみ、けがの原因となること
があります。
不安定な場所に設置しない
ぐらついた台の上や傾いたところなどに
設置すると、モニターが落ちたり、倒れ
たりしてけがの原因となることがありま
す。また、設置・取付け場所の強度を充
分にお確かめください。
不安定な状態で設置作業をし
ない
必ず水平な場所でモニターを取り付けて
ください。転倒してけがの原因となるこ
とがあります。
指定された接続ケーブルを使
う
この取扱説明書に記されている接続ケー
ブルを使わないと、火災や故障の原因と
なることがあります。
組み立てる際は必ず付属のネ
ジを使う
違うネジを使用すると、ゆるんだり、外
れたりしてけがの原因となることがあり
ます。
運搬時は、電源コードや接続
コードをはずす
転倒などによるけがの原因となることが
あります。
指定以外の機器には使用しな
い
指定以外の機器を取り付けると、落下、
転倒してけがの原因となることがありま
す。
モニターの角度調整は、必ず
天面と底面をもって操作する
モニターが落下したり、手を挟むなどし
てけがの原因となることがあります。
電源コードや接続コードの上
にスタンドを置いたり、乗り
越えたりしない
断線したり、ショートしたりして火災や
感電の原因となることがあります。
注意
注意
4
製品の上に乗らない、重いも
のを載せない
倒れたり、落ちたり、壊れたりして、け
がの原因となることがあります。
改造しない
改造すると強度が低下し、モニターが転
倒してけがの原因となることがありま
す。
シャープエッジには素手で触
れない
機器の開梱、運搬、設置、分解の際はけ
がを防ぐため保護手袋を着用してくださ
い。
サイドカバーを付けて使用す
る
サイドカバーを付けずに使用すると可動
部に指を挟みこみけがの原因となること
があります。
スタンド使用時には必ずスタ
ンドのチルト調整ネジを締め
て固定する
モニターが急に動いたりしてけがの原因
となることがあります。
目次 5
目次
概要...........................................................................................................................6
特長 ...............................................................................................................6
部品構成 ........................................................................................................6
組み立て ...................................................................................................................7
モニターとコントロールユニットを連結する...............................................7
角度を変える...............................................................................................10
モニターと連結する ....................................................................................10
高さを低くする ...........................................................................................11
お使いになる前に、必ず動作確認を行ってください。故障その他に伴う
営業上の機会損失等は保証期間中および保証期間経過後にかかわらず、
補償はいたしかねますのでご了承ください。
概要
6

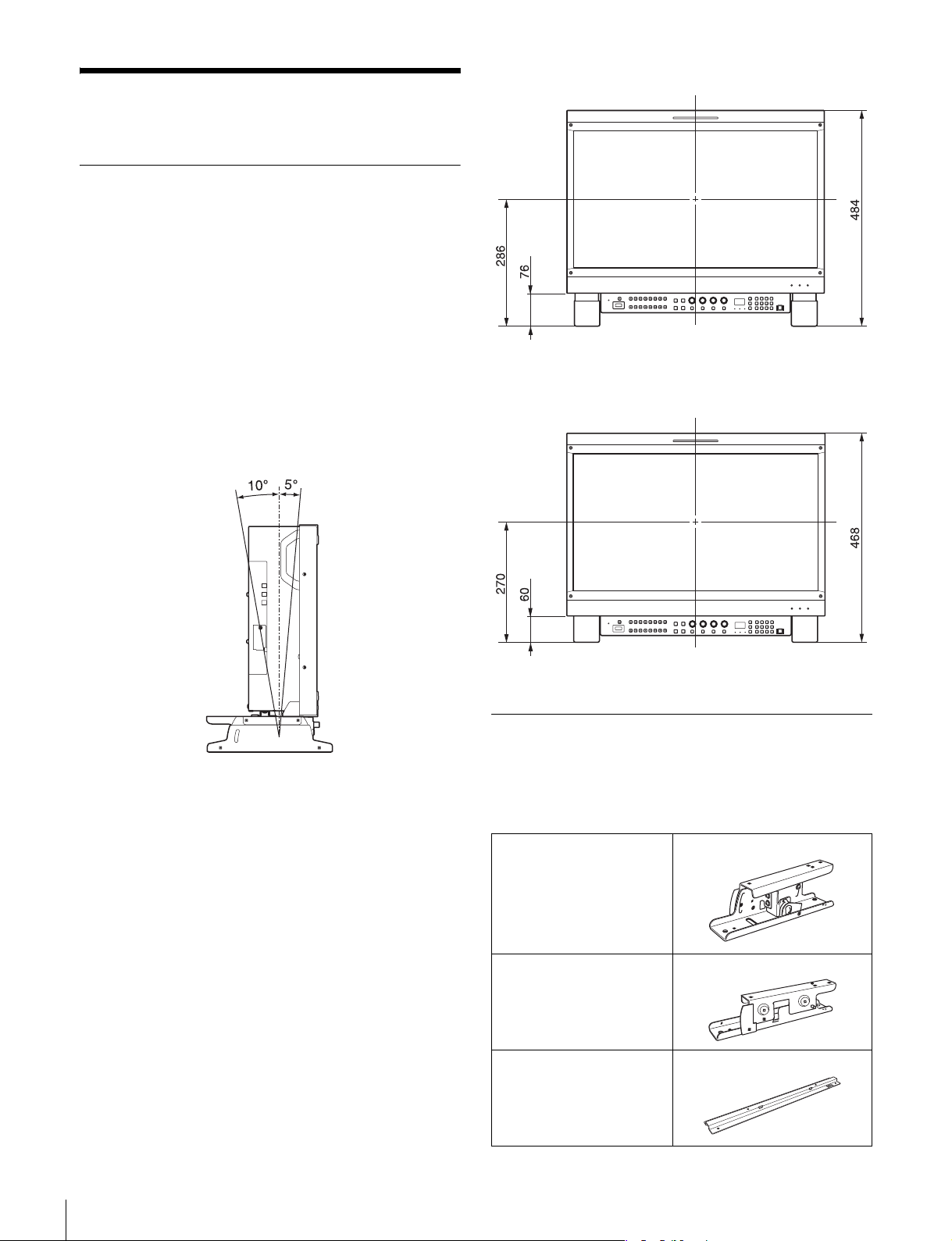

概要
特長
BKM-37H は、BVM-E251 にモニターコントロールユニット
BKM-17R を取り付け可能なチルトスタンドです。
モニターとコントロールユニットを連結可能
モニターとコントロールユニット BKM-17R を連結すること
ができます。また、コントロールユニットを取り付けずに、
モニターのチルトスタンドとしても使用可能です。
モニターの角度変更が可能
前方向に 5°、後ろ方向に 10°までの範囲でモニターの角
度を変えることができます。
高さ変更が可能
チルトユニットを取りはずすことによって、スタンド取り付
け時の高さを低くすることができます。
◆ チルトユニットの取りはずしかたは、「高さを低くする」（11
ページ）をご覧ください。
チルトユニットを取り付けたとき
チルトユニットを取りはずしたとき
部品構成

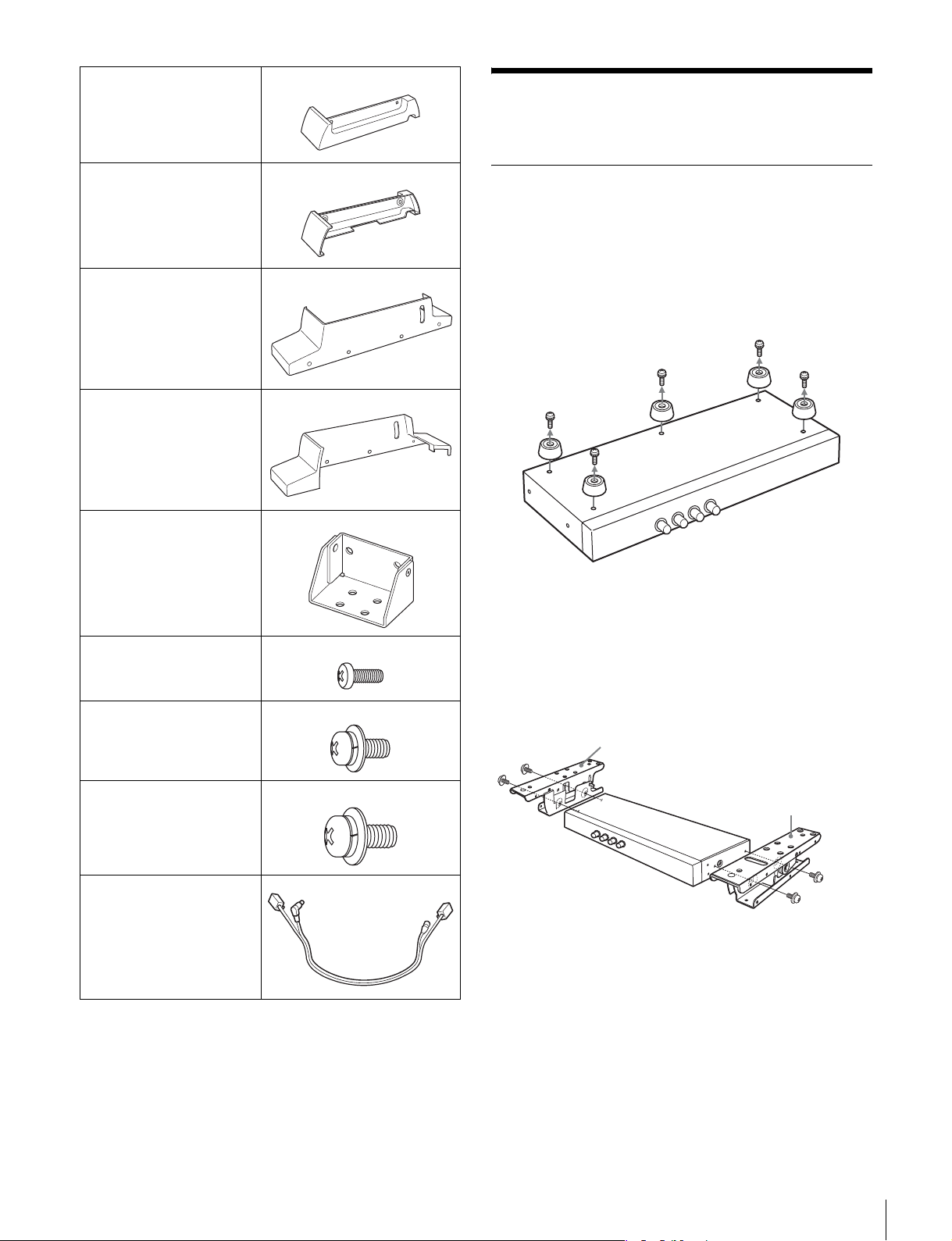

BKM-37H は以下の部品で構成されています。組み立てを始
める前に、部品がすべてそろっていることをお確かめくださ
い。
スタンド（右）× 1
スタンド（左）× 1
リアステー× 1
単位：mm
単位：mm
組み立て 7
組み立て
モニターとコントロールユニットを連
結する
スタンドを使ってモニターとコントロールユニットを連結す
ることができます。
1
コントロールユニット底面の足 5 個をはずす。
2
コントロールユニットの両側面にネジ B（4 ×8）4本を
使ってスタンド（左）およびスタンド（右）を取り付け
る。
各スタンドは、ネジ B を 2 本ずつ使って固定します。
カバー（上）（右）× 1
カバー（上）（左）× 1
カバー（下）（右）× 1
カバー（下）（左）× 1
ジョイント× 2
ネジ A（3 × 8）× 12
ネジ B（4 × 8）× 16
ネジ C（5 × 10）× 2
接続ケーブル× 1
コントロールユニット
ネジ B
スタンド（右）
スタンド（左）
組み立て
8
3

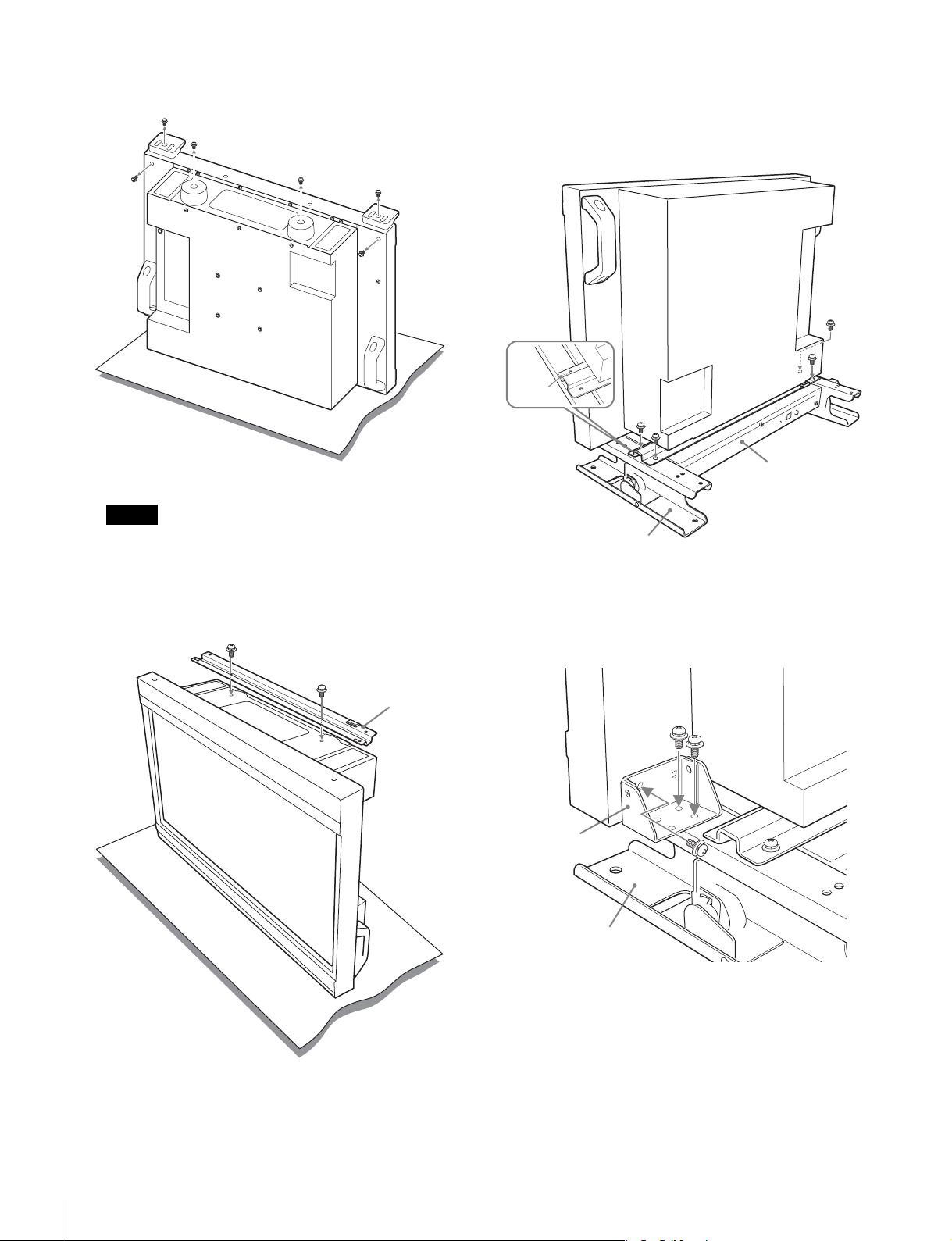

モニター底面の足 4 個と、モニター後面のネジ（左右 1 か
所ずつ）をはずす。
ご注意
モニターを柔らかい布などの上に水平に置いてくださ
い。
4
モニターの上にリアステーを載せ、ネジ B（4×8）2 本
を使って固定する。
5
スタンドを付けたコントロールユニットの上にモニター
を載せ、リアステーの位置をネジ穴に合わせて、ネジ B
（4×8）4 本を使って固定する。
左右にある突起部をあわせてください。
6
スタンド（右）にジョイントを載せ、ネジ B（4×8）3
本を使ってスタンド（右）とモニター右後面にジョイン
トを固定する。
モニター後面
リアステー
ネジ B
コントロール
ユニット
スタンド（右）
ネジ B
突起部
スタンド（右）
ジョイント
ネジ B
組み立て 9
7

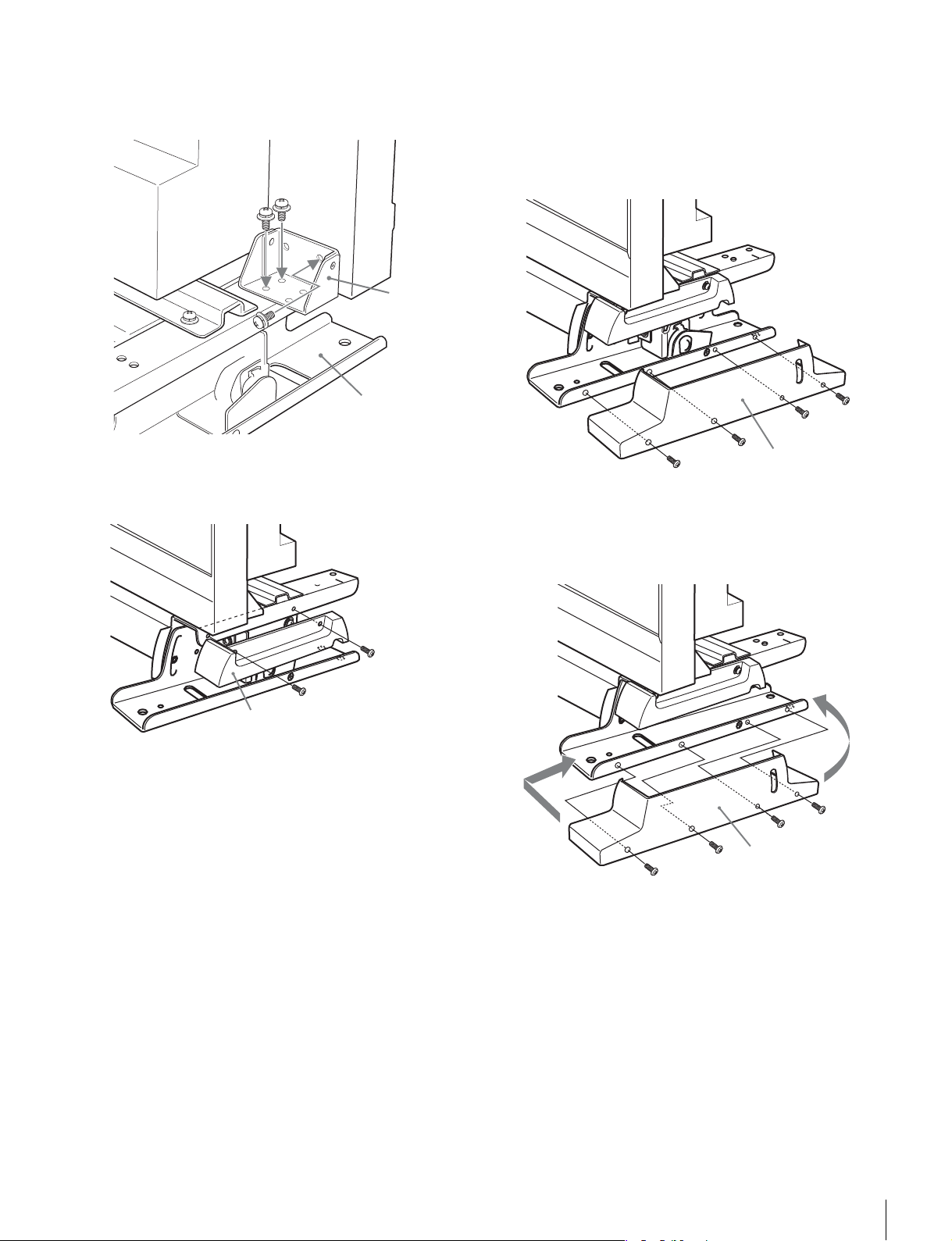

スタンド（左）にジョイントを載せ、ネジ B（4×8）3
本を使ってスタンド（左）とモニター左後面にジョイン
トを固定する。
8
ネジ A（3 ×8）2 本ずつを使って、カバー（上）（左）お
よびカバー（上）（右）を取り付ける。
9
ネジ A（3 × 8）4 本ずつを使って、カバー（下）（左）お
よびカバー（下）（右）をスタンド（左）とスタンド
（右）に取り付ける。
チルトユニット付きのとき
カバーを上からかぶせます。
チルトユニットをはずしたとき
まずカバーの前部をはめ、次に後ろを反らしながらはめ
込みます。
スタンド（左）
ジョイント
ネジ B
ネジ A
カバー（上）
ネジ A
カバー（下）
ネジ A
カバー（下）
組み立て
10
10

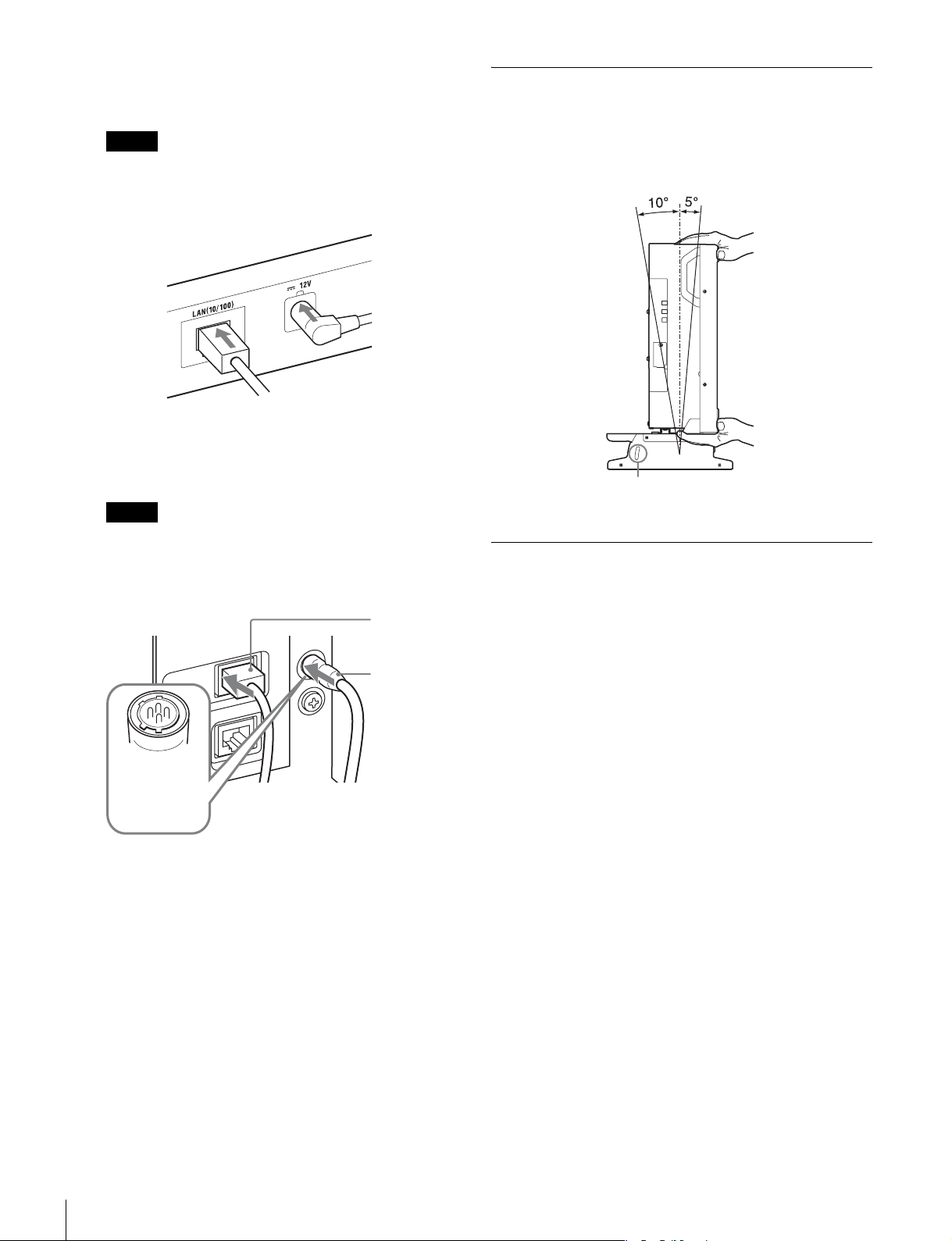

付属の接続ケーブルを、コントロールユニット後面の
DC12V 端子および LAN（10 ／ 100）端子に接続する。
ご注意
DC12V 端子には、DC ケーブル（L 型）を接続してく
ださい。
11
接続ケーブルのコネクターを、モニター後面の DC12V
OUT 端子および LAN（10 ／100）端子に接続する。
ご注意
DC12VOUT 端子にケーブルをつなぐときは、ケーブ
ル先端の形と DC12VOUT 端子の形を合わせるように
して差し込んでください。
角度を変える
スタンド（左）およびスタンド（右）のカバーの奥にあるチ
ルト調整ネジをゆるめ、上部と底面を持って傾けます。調整
後は必ずチルト調整ネジをしっかり締めてください。
モニターと連結する
コントロールユニットを取り付けなくても、このスタンドを
モニターに取り付けて使用できます。
組み立てかたは、「モニターとコントロールユニットを連結
する」の p.8 の手順 3〜p.9 の手順 9をご覧ください。
LAN
（10 ／ 100）
端子
DC12V
OUT 端子
端子の形を
合わせる
チルト調整ネジ
