Sony PFV-D50A Manuale utente

DIGITAL INTERFACE UNIT

PFV-D50A

電気製品は、安全のための注意事項を守らないと、火災

や人身事故になることがあります。

このオペレーションマニュアルには、事故を防ぐための重要な注意事項と製

品の取り扱いかたを示してあります。このオペレーションマニュアルをよく

お読みのうえ、製品を安全にお使いください。お読みになったあとは、いつ

でも見られるところに必ず保管してください。

警告

OPERATION MANUAL [Japanese/English]

1st Edition (Revised 1)

警告表示の意味

このオペレーションマニュアル

および製品では、次のような表

示をしています。表示の内容を

よく理解してから本文をお読み

ください。

警告

この表示の注意事項を守らない

と、火災や感電などにより死亡

や大けがなど人身事故につなが

ることがあります。

注意

この表示の注意事項を守らない

と、感電やその他の事故により

けがをしたり周辺の物品に損害

を与えたりすることがあります。

注意を促す記号

行為を禁止する記号

行為を指示する記号

火災感電

ソニー製品は安全に十分に配慮して設計されています。しかし電気製品は、

安全のための注意事項を守らないと、火災や感電などにより死亡や大けがな

ど人身事故につながることがあり、危険です。

事故を防ぐために次のことを必ずお守りください。

安全のための注意事項を守る

2 (J) 〜3 (J) ページの注意事項をよくお読みください。

オプションユニットの装着について

危険を避けるために、オプションユニットの装着はサービストレーニングを

受けた技術者、もしくはソニーのサービス担当者または営業担当者にご依頼

ください。

定期点検を実施する

長期間安全に使用していただくために、定期点検を実施することをおすすめ

します。点検の内容や費用については、ソニーのサービス担当者または営業

担当者にご相談ください。

故障したら使用を中止する

ソニーのサービス担当者、または営業担当者にご連絡ください。

万一、異常が起きたら

安全のために

異常な音、に

おい、煙が出

たら

炎が出たら /

1電源を切る。

2電源コードや接続コードを抜く。

3ソニーのサービス担当者、または営業担当者に

修理を依頼する。

すぐに電源を切り、消火する。

禁止

分解禁止

強制

アース線を

接続せよ

1 (J)

警告 ............................................................................................................................2 (J)

注意 ............................................................................................................................3 (J)

概要..................................................................................................................................4 (J)

特長.................................................................................................................................... 4(J)

別売り基板 ........................................................................................................................ 4(J)

各部の名称と働き............................................................................................................7 (J)

ISRメッセージ ...............................................................................................................9 (J)

仕様..................................................................................................................................9 (J)

日

本

語

2 (J)

下記の注意を守らないと、

火災や感電により死亡や大けがにつながることがあります。

感電火災

警告

分解禁止

禁止

強制

外装を外さない、改造しない

外装を外したり、改造したりすると、感電の原因となります。

内部の調整や設定および点検を行う必要がある場合は、必ずサービストレー

ニングを受けた技術者にご依頼ください。

内部に水や異物を入れない

水や異物が入ると火災や感電の原因となります。

万一、水や異物が入ったときは、すぐに電源を切り、電源コードや接続コー

ドを抜いて、ソニーのサービス担当者または営業担当者にご相談ください。

指定の電源コードを使用する

指定以外の電源コードを使用すると、火災や感電の原因となります。

他の電源コードを使用する場合は、ソニーのサービス担当者または営業担当

者にご相談ください。

電源コードを傷つけない

電源コードを傷つけると、火災や感電の原因となります。

･電源コードを加工したり、傷つけたりしない。

･重いものをのせたり、引っ張ったりしない。

･熱器具に近づけたり、加熱したりしない。

･電源コードを抜くときは、必ずプラグを持って抜く。

･ラックマウントするとき、レールにはさみ込まない。

万一、電源コードが傷んだら、ソニーのサービス担当者に交換をご依頼くだ

さい。

油煙、湯気、湿気、ほこりの多い場所では設置 •使用しない

上記のような場所で設置・使用すると、火災や感電の原因となります。

表示された電源電圧で使用する

機器に表示されたものと異なる電源電圧で使用すると、火災や感電の原因と

なります。

禁止

強制

3 (J)

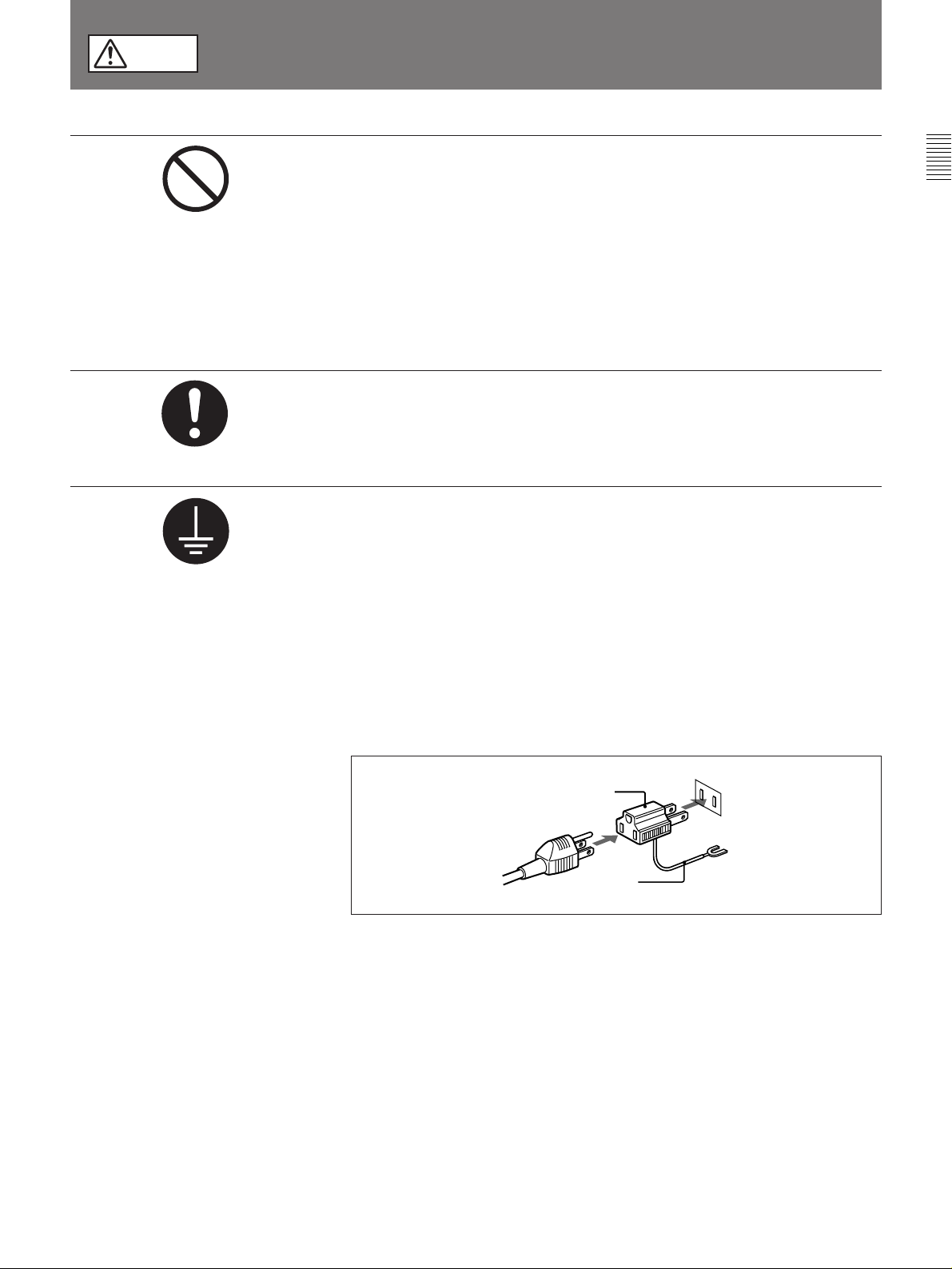

通風孔をふさがない

通風孔をふさぐと内部に熱がこもり、火災や故障の原因となることがありま

す。風通しをよくするために次の項目をお守りください。

•壁から 10cm 以上離して設置する。

•密閉された狭い場所に押し込めない。

•毛足の長い敷物（じゅうたん・布団など）の上に設置しない。

•布などで包まない。

•あお向けや横倒し、逆さまにしない。

安定した場所に設置する

ぐらついた台の上や傾いたところなどに設置すると、製品が落下してけがの

原因となることがあります。

安全アースを接続する

安全アースを接続しないと、感電の原因となることがあります。次の方法で

アースを接続してください。

•電源コンセントが3極の場合

別売りの電源コードセット（1-575-181-11）を使用することで安全アースが

接続されます。

•電源コンセントが2極の場合

別売りの3極→2極変換プラグ（1-750-686-11）を使用し、変換プラグから

出ている緑色のアース線を建物に備えられているアース端子に接続してく

ださい。

安全アースを取り付けることができない場合は、ソニーのサービス担当者ま

たは営業担当者にご相談ください。

下記の注意を守らないと、

けがをしたり周辺の物品に損害を与えることがあります。

注意

強制

アース線を

接続せよ

禁止

変換プラグ

アース線

4 (J)

デジタルインターフェースユニットPFV-D50Aは、アナログやデジタ

ルの様々な方式によるビデオ／オーディオ信号を扱う機器間のイン

ターフェースをとるためのユニットです。

本体は、電源部、マザーボード、4個のオプション基板用スロットで

構成されています。

これらのスロットにオプション基板を装着することで、本機から基板

に電源が供給され、基板の機能が働きます。別売りのオプション

基板群の中からシステムの目的に合わせて基板を選択し、本機に

装着することにより、１台のPFV-D50Aで各種の処理を行う柔軟性

に富んだシステム設計が可能となります。

特長

ISR (Interactive Status Reporting)システムによる運営監

視や自己診断処理への対応

別売りのISRインターフェース基板BKPF-500をスロット4に装着す

ることにより、ISRシステムとの接続が可能となります。

PFV-D50A内の電源や装着された基板の動作状況を、コンピュー

タで集中管理することができます。

独立機能の基板による多様な処理への対応

別売りの基板により、様々なインターフェース機能を 1 台の PFV-

D50Aで構成することができます。最大4枚の基板を装着できま

す。

◆別売り基板については、「別売り基板」をご覧ください。

2電源ブロックの使用による高信頼性

別売りのバックアップパワーサプライユニットBKPF-PS50Aを装着

すると、2系統の電源供給が可能になります。

片方の電源が停止しても、もう一方から電源供給が行われる、信

頼性の高い設計です。

ラックマウント

EIAの19インチラックにマウントできるサイズになっています。

概要

別売り基板

次の基板の中から、使用の目的に合わせて必要な基板を選択し、

本機に装着します。

BKPF-101A/101P A/Dコンバーター基板 (コンポジット)

コンポジットアナログビデオ信号を、コンポジットシリアルデジタルビ

デオ信号に変換します。

BKPF-101CB A/Dコンバーター基板 (コンポーネント)

コンポーネントアナログビデオ信号を、コンポーネントシリアルデジ

タルビデオ信号に変換します。

BKPF-102/102P D/Aコンバーター基板 (コンポジット)

コンポジットシリアルデジタルビデオ信号を、コンポジットアナログビ

デオ信号に変換します。

BKPF-102CB D/Aコンバーター基板 (コンポーネント)

コンポーネントシリアルデジタルビデオ信号を、コンポーネントアナロ

グビデオ信号に変換します。

BKPF-103 ビデオディストリビューションアンプ基板

コンポジットまたはコンポーネントのシリアルデジタルビデオ信号を

7分配します。

BKPF-104/104P デジタルビデオディレイライン基板

(コンポジット)

コンポジットシリアルデジタルビデオ信号を、設定した時間だけ遅

延させます。

BKPF-104C デジタルビデオディレイライン基板

(コンポーネント)

コンポーネントシリアルデジタルビデオ信号を、設定した時間だけ

遅延させます。

BKPF-105P オーディオ／ビデオマルチプレクサー基板

(PALコンポジット)

コンポジットシリアルデジタルビデオ信号に、AES/EBUフォーマッ

トのデジタルオーディオ信号を多重化します。

BKPF-105A オーディオ／ビデオマルチプレクサー基板

(コンポーネント/NTSCコンポジット)

シリアルデジタルビデオ信号に、AES/EBUフォーマットのデジタル

オーディオ信号を多重化します。

5 (J)

BKPF-106P オーディオ／ビデオデマルチプレクサー基板

(PALコンポジット)

シリアルデジタル信号を、AES/EBUフォーマットのデジタルオー

ディオ信号とコンポジットシリアルデジタルビデオ信号に分離しま

す。

BKPF-106A オーディオ／ビデオデマルチプレクサー基板

(コンポーネント／NTSCコンポジット)

シリアルデジタル信号から、AES/EBUフォーマットのデジタルオー

ディオ信号を分離し、分離したオーディオ信号と元のシリアルデジ

タル信号を出力します。

BKPF-107 ラインシンクロナイザー基板

(NTSCコンポジット)

コンポジットシリアルデジタルビデオ信号を、リファレンスビデオ信

号に同期させて出力します。

BKPF-107C ラインシンクロナイザー基板

(コンポーネント)

コンポーネントシリアルデジタルビデオ信号を、リファレンスビデオ

信号に同期させて出力します。

BKPF-108 フレームシンクロナイザー基板

(NTSCコンポジット)

コンポジットシリアルデジタルビデオ信号を、リファレンスビデオ信

号に同期させて出力します。

BKPF-108C フレームシンクロナイザー基板

(コンポーネント)

コンポーネントシリアルデジタルビデオ信号を、リファレンスビデオ

信号に同期させて出力します。

BKPF-109 シリアル／パラレルインターフェース基板

シリアルデジタルビデオ信号を、パラレルデジタル信号に変換しま

す。

BKPF-110 パラレル／シリアルインターフェース基板

パラレルデジタルビデオ信号を、シリアルデジタル信号に変換しま

す。

BKPF-111 ビデオディストリビューションアンプ基板

3系統のシリアルデジタルビデオ信号をそれぞれ2分配して出力し

ます。

BKPF-112 ビデオディストリビューションアンプ基板

2系統のシリアルデジタルビデオ信号を、それぞれ4分配して出力

します。

BKPF-113 ビデオモニターリングSDIディストリビュー

ター基板

シリアルデジタルビデオ信号を4分配して出力すると同時に、モニ

ター用にアナログのコンポジットビデオ信号に変換し、4分配して出

力します。

BKPF-131B/131BP デコーダー基板

コンポジットアナログビデオ信号を、リファレンスビデオ信号に同期

したコンポーネントシリアルデジタルビデオ信号に変換します。

BKPF-132B/132BP エンコーダー基板

コンポーネントシリアルデジタルビデオ信号を、リファレンスビデオ

信号に同期したコンポジットアナログビデオ信号に変換します。

BKPF-152 D/Aコンバーター基板 (NTSCコンポジット)

コンポジットシリアルデジタルビデオ信号を、リファレンスビデオ信

号に同期したコンポジットアナログビデオ信号に変換します。

BKPF-152C D/Aコンバーター基板 (コンポーネント)

コンポーネントシリアルデジタルビデオ信号を、リファレンスビデオ

信号に同期したコンポーネントアナログビデオ信号に変換します。

BKPF-012 4:2:2/4fsc NTSCコンバーター基板

コンポーネントシリアルデジタルビデオ信号を、コンポジットシリアル

デジタルビデオ信号に変換します。

BKPF-021 4fsc NTSC/4:2:2コンバーター基板

コンポジットシリアルデジタルビデオ信号を、コンポーネントシリアル

デジタルビデオ信号に変換します。

BKPF-201/201R オーディオA/Dコンバーター基板

2チャンネルのアナログオーディオ信号を、AES/EBUフォーマット

のデジタルオーディオ信号に変換します。

BKPF-202/202R オーディオD/Aコンバーター基板

AES/EBUフォーマットのデジタルオーディオ信号を、2チャンネル

のアナログオーディオ信号に変換します

6 (J)

BKPF-205 オーディオ／ビデオマルチプレクサー基板

(コンポーネント/NTSCコンポジット)

アナログオーディオ信号をA/D変換し、シリアルデジタルビデオ信

号に多重化します。

BKPF-206 オーディオ／ビデオデマルチプレクサー基板

(コンポーネント/NTSCコンポジット)

オーディオを多重化しているシリアルデジタルビデオ信号から、ア

ナログオーディオ信号を分離し、分離したオーディオ信号と元のシ

リアルデジタル信号を出力します。

BKPF-R70 ルーティングスイッチャーコントローラー基板

ルーティングスイッチャーを制御するための基板です。

BKPF-300 デジタルビデオ8×2セレクター

コンポジットまたはコンポーネントのシリアルデジタルビデオ信号の

セレクターです。

BKPF-301 アナログビデオ8×2セレクター

アナログビデオ信号のセレクターです。

BKPF-350 デジタルオーディオ8×2セレクター

AES/EBUフォーマットのデジタルオーディオ信号のセレクターで

す。

BKPF-351 アナログオーディオ8×1ステレオセレクター

アナログオーディオ信号のセレクターです。

概要

7 (J)

POWER

PFV-D50A

DIGITAL INTERFACE UNIT

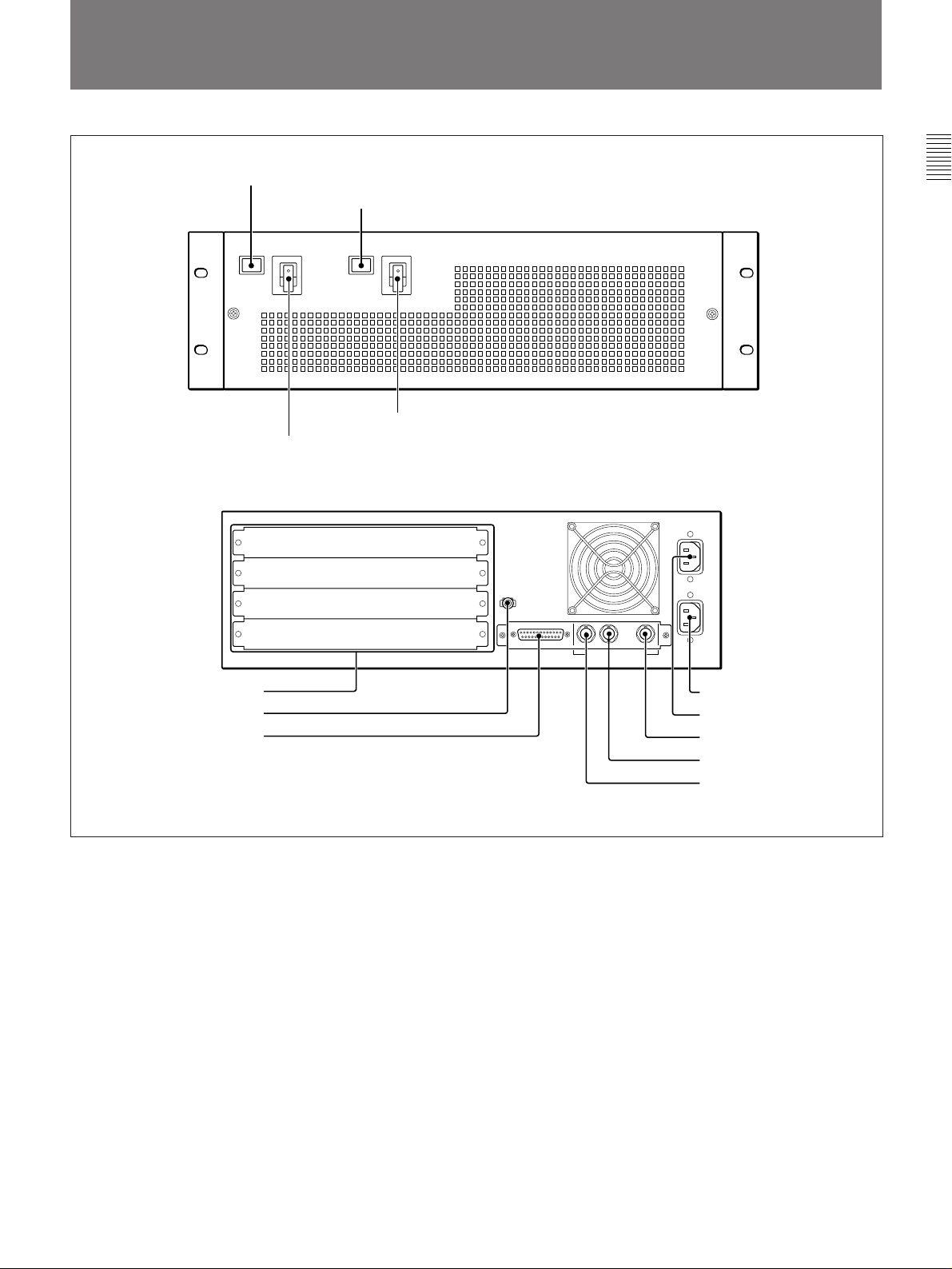

各部の名称と働き

前面

後面

⁄AC IN

STATUS OUT

(ISR)

REF IN REMOTE

ROUTING SWITCHER

1インジケーターA

2インジケーターB

4POWERスイッチB

3POWERスイッチA

5ブランクパネル

6y(信号用アース) 端子

7STATUSOUT端子

!¡〜ACINA端子

!™〜ACINB端子

8REFIN端子

0REMOTE端子

9ループスルー端子

1インジケーター A

電源ユニットA (標準装備) の電源が入ると緑色に点灯します。

次のような場合、赤く点滅します。

●電源ユニットA内の温度が規定以上に上昇した場合

●換気用ファンが停止した場合

●電源ユニットAの出力電圧に異常が生じた場合

●電源ユニットAと電源ユニットB(バックアップ電源BKPF-PS50A、

別売り) の両方が装備され、電源ユニットBのみが電源ONの場

合

●電源の負荷が規定以上に大きい場合

2インジケーター B

電源ユニットB の電源が入ると緑色に点灯します。

次のような場合、赤く点滅します。

●電源ユニットB内の温度が規定以上に上昇した場合

●換気用ファンが停止した場合

●電源ユニットBの出力電圧に異常が生じた場合

●電源ユニットAと電源ユニットBの両方が装備され、電源ユニット

Aのみが電源ONの場合

●電源の負荷が規定以上に大きい場合

8 (J)

3POWER (電源)スイッチ A

電源ユニットAの電源をON/OFFします。

4POWER (電源)スイッチ B

電源ユニットBの電源をON/OFFします。

5ブランクパネル

基板を取り付けるときは外します。

6y(信号用アース）端子

必要に応じて接地して下さい。

7STATUS OUT (ステータス出力)端子 (D-sub 25ピン)

次の情報を外部機器に出力します。

●基板が正しく動作していない。

●内部の温度が規定以上に上昇している。

●電源ユニットの出力電圧に異常が生じた。

●電源が OFFになっている。

●換気用ファンが停止している。

●電源の負荷が規定以上に大きい。

ピン信号名 SLOT-4にBKPF-500 SLOT-4に何も装着

No. 以外のオプション基板がされていない場合

装着されている場合

1 SLOT-1 1:ERROR/O:NORMAL 1:基板有り/0:基板無し

2 SLOT-2 1:ERROR/O:NORMAL 1:基板有り/0:基板無し

3 SLOT-3 1:ERROR/O:NORMAL 1:基板有り/0:基板無し

4 SLOT-4 1:ERROR/O:NORMAL 0:基板無し

5N.C

6N.C

7N.C

8N.C

9N.C

10 N.C

11 N.C

12 N.C

13 N.C

14 N.C

15 POWER-1 1:ERROR/0:NORMAL 1:電源有り/0:電源無し

16 POWER-2 1:ERROR/0:NORMAL 1:電源有り/0:電源無し

17 N.C

18 N.C

19 N.C

20 N.C

21 N.C

22 N.C

23 N.C

24 GND GND GND

25 GND GND GND

各部の名称と働き

8REF IN（基準信号入力）端子（BNC型）

本機に装着した基板が、PFV-D50A本体へのリファレンス信号を必

要とする（BKPF-300シリーズ等）場合、この端子に基準となるア

ナログブラックバースト信号を入力します。

9ループスルー端子（BNC型）

REFIN端子に入力したリファレンス信号をそのまま出力します。

使用しない場合は、市販の75Ω終端器を取り付けてください。

0REMOTE（リモート）端子（BNC型）

ルーティングスイッチャーの制御等に用いられるS-BUS端子です。

本機に装着した基板が、PFV-D50A本体へのS-BUS通信を必要と

する（BKPF-300シリーズ等）場合、この端子にS-BUS制御線を接

続します。

!¡ 〜AC IN（電源入力）A端子

電源ユニットAのAC電源入力端子です。

推奨の電源コードを使ってAC電源を接続します。

!™ 〜AC IN（電源入力）B端子

電源ユニットBのAC電源入力端子です。

推奨の電源コードを使ってAC電源を接続します。

Indice

Lingue:

Altri manuali Sony Apparecchiature di registrazione

Sony

Sony MU-R201 Manuale utente

Sony

Sony HAR-D1000 - Hard Disc Audio Recorder Manuale utente

Sony

Sony AS-FCB-HDSDI-IFKIT Series Manuale utente

Sony

Sony SEQ-V902 Manuale utente

Sony

Sony DNW-A25WS Manuale utente

Sony

Sony DVW-500P Manuale utente

Sony

Sony Anycast station AWS-G500 Manuale utente

Sony

Sony BVT-2000 Manuale utente

Sony

Sony HDW-1800 Manuale utente

Sony

Sony PWSK-4504 Manuale utente

Sony

Sony MSU-700A Manuale utente

Sony

Sony DRE-S777 Manuale utente

Sony

Sony PDW-HD1550 Manuale utente

Sony

Sony BDX-N1000 Manuale utente

Sony

Sony Video Walkman GV-S50 Manuale utente

Sony

Sony BKPF-L632 Manuale utente

Sony

Sony ICD-CX50 - Visual Voice Recorder Manuale utente

Sony

Sony TC-777-2 Manuale utente

Sony

Sony TC-366 Guida all'installazione

Sony

Sony Memory Stick PRO Duo MS-MT Series Manuale utente

Sony

Sony DPS-R7 Manuale utente

Sony

Sony DMW-S01NL Manuale utente

Sony

Sony UVW-1800P Manuale utente

Sony

Sony DPS-V77 Manuale utente

Manuali Apparecchiature di registrazione popolari di altre marche

KV2 Audio

KV2 Audio 500 Series Manuale utente

Robotics Technologies

Robotics Technologies microBus-Cam II Manuale utente

Seca

Seca 460 Manuale utente

Cognex

Cognex MVS-8000 Series Manuale utente

Mect

Mect MPNC006 Series Manuale utente

Bad Caf

Bad Caf THE LEASH Manuale utente

Strymon

Strymon NIGHTSKY Manuale utente

Mitsubishi Electric

Mitsubishi Electric 16CH DIGITAL RECORDER DX-TL5000U Manuale utente

Tews Technologies

Tews Technologies TPMC465 Manuale utente

Honeywell

Honeywell Excel 50 Manuale utente

SeaLevel

SeaLevel COMM+8.LPCI Manuale utente

Arturia

Arturia AUDIOFUSE STUDIO Manuale utente

Rukra

Rukra RK-1240 Manuale utente

Samson

Samson SCOM Manuale utente

Dynacord

Dynacord DPS260 Manuale utente

Nice

Nice Core Manuale utente

Pyle Pro

Pyle Pro PSS8 Manuale utente

RF-System

RF-System TinyGate Manuale per l'uso e la cura
