DFW-SX900/X700

Color Digital Camera

3-204-353-02(1)

安全のために

2(JP)

ソニー製品は安全に充分に配慮して設計さ

れています。しかし、電気製品はまちがった

使いかたをすると、火災や感電などにより死

亡や大けがなど人身事故につながることがあ

り、危険です。

事故を防ぐために次のことを必ずお守りくだ

さい。

安全のための注意事項を守る

4ページの注意事項をよくお読みください。製

品の全般および設置の注意事項が記されて

います。

定期点検を実施する

長期間安全に使用していただくために、定期

点検を実施することをおすすめします。点検

の内容や費用については、お買い上げ店に

ご相談ください。

安全のために

日本語

故障したら使用を中止する

お買い上げ店にご連絡ください。

万一、異常が起きたら

•煙が出たら

•異常な音、においがしたら

•内部に水、異物が入ったら

•製品を落としたりキャビネットを

破損したときは

1本機が接続されている専用接続機器の

電源を切る。

2バッテリーまたは電源コード、および接続

コードを抜く。

3お買い上げ店に修理を依頼する。

警告表示の意味

この取扱説明書および製品では、次

のような表示をしています。表示の

内容をよく理解してから本文をお読

みください。

この表示の注意事項を守らないと、

火災や感電により死亡や大けがな

ど人身事故につながることがあり

ます。

この表示の注意事項を守らないと、

火災やその他の事故によりけがを

したり周辺の物品に損害を与えたり

することがあります。

行為を禁止

する記号

行為を指示

する記号

3(JP)

日

本

語

警告 .................................................................... 4 (JP)

注意 .................................................................... 5 (JP)

カメラ設置上のご注意 ........................................... 6 (JP)

使用上のご注意 ...................................................... 7 (JP)

主な特長................................................................. 8 (JP)

構成 ........................................................................ 9 (JP)

各部の名称と働き ................................................ 10 (JP)

前面／上面／底面 ...................................................... 10(JP)

後面 .............................................................................. 11(JP)

設置 ...................................................................... 12 (JP)

レンズの取り付け ......................................................... 12(JP)

三脚の取り付け............................................................ 13(JP)

クランプフィルターの取り付け...................................... 14(JP)

カメラケーブルの接続 ................................................. 15(JP)

フランジバックの調整 ......................................... 16 (JP)

パーソナルコンピューターによるコントロール.. 17 (JP)

CCD特有の現象 .................................................. 18 (JP)

主な仕様............................................................... 19 (JP)

4(JP)

下記の注意事項を守らないと、

けがをしたり周辺の物品に損害を与えることがあります。

下記の注意事項を守らないと、

火災や感電により死亡や大けがにつながることがあります。

分解しない、改造しない

分解や改造をすると、火災やけがの原因となります。

点検および修理は、お買い上げ店にご依頼ください。

設置は確実に

設置については、必ずお買い上げ店にご相談ください。

壁面や天井などへの設置は、本機と取り付け金具を含む

重量に充分耐えられる強度があることをお確かめください。

充分な強度がないと、落下して、大けがの原因となります。

また、1年に1度は、取り付けがゆるんでいないことを点

検してください。

5(JP)

下記の注意事項を守らないと、

けがをしたり周辺の物品に損害を与えることがあります。

下記の注意事項を守らないと、

けがをしたり周辺の物品に損害を与えることがあります。

内部に水や異物を入れない

水や異物が入ると、火災の原因となります。

万一、水や異物が入ったときは、すぐに本機が接続され

ている電源供給機器の電源を切り、DC電源ケーブルや

接続ケーブルを抜いて、お買い上げ店にご相談ください。

カメラケーブルを傷つけない

カメラケーブルを傷つけると、火災や故障の原因となるこ

とがあります。次の項目をお守りください。

•設置時に、製品と壁やラック、棚などの間に、はさみ込

まない。

•カメラケーブルを加工したり、傷つけたりしない。

•重いものをのせたり、引っ張ったりしない。

•熱器具に近づけたり、加熱したりしない。

•カメラケーブルを抜くときは、必ずプラグを持って抜く。

芯線の露出や断線などでカメラケーブルが傷んだら、お

買い上げ店に交換をご依頼ください。そのまま使用する

と、火災の原因となります。

指定された専用機器に接続する

指定された以外の機器を接続すると、火災や故障の原

因となることがあります。

指定された接続ケーブルを使う

この取扱説明書に記されている付属の接続ケーブルを

使わないと、火災や故障の原因となることがあります。

雨の当たる場所や、油煙、湯気、湿気、

ほこりの多い場所では設置・使用しない

上記のような場所に設置すると、火災の原因となること

があります。

この取扱説明書に記されている仕様条件以外の環境で

の使用は、火災の原因となることがあります。

6(JP)

カメラ設置上のご注意

カメラ設置の際は、周辺機器を含めてカメラに接続されている各機器

間で接地電位の差が生じないようにしてください。接地電位差により故

障の原因となる場合があります。設置の都合により電位差を生ずる場

合は、機器の内いずれかひとつの機器だけを接地するようにしてくだ

さい。

GND2 GND1

GND3

カメラ端子

TRIG IN端子

ホスト機器（PCなど）

異常電流

接地電位差

トリガ信号発生器

異常電流

7(JP)

使用上のご注意

放熱

内部の温度上昇による性能劣化を避けるため、動作中は断熱効果の

あるもので包まないでください。

使用・保管場所

常に明るい被写体（照明や太陽など）を長時間にわたって撮影しない

でください。また、次のような場所での使用および保管はお避けくだ

さい。

•極端に暑い所や寒い所。適正使用温度は0〜35℃です。

•激しい振動のある所。

•強力な電波を発生するテレビ、ラジオの送信所の近く。

•湿気、ほこりの多い所。

•雨にあたる所。

お手入れ

レンズや光学フィルターの表面に付着したごみやほこりは、ブロアーで

払ってください。外装の汚れは、乾いた柔らかい布でふきとります。ひ

どい汚れは、中性洗剤溶液を少し含ませた布でふきとった後、からぶ

きします。アルコール、ベンジンなどは、変質したり塗料がはげることが

ありますので、使用しないでください。

8(JP)

主な特長

DFW-SX900/X700はIEEE1394端子によりデジタル信号による映像

出力を実現したカラーデジタルカメラです。

IEEE1394端子

転送速度400Mbpsに対応。DFW-SX900は毎秒7.5フレーム、DFW-

X700は毎秒15フレームの画像のデジタル出力が可能。

高画質

SXGA対応のDFW-SX900は145万画素、XGA対応のDFW-X700は80

万画素の高画素CCDを採用。きめ細やかな画像を再現します。また、

正方画素CCDの採用により、画像処理時にアスペクト比の変換を行う

必要がありません。

外部トリガ機能

外部トリガ信号に同期させて任意のタイミングでシャッターを作動させる

ことができます。

電子シャッター

露光時間は豊富な設定値の中から選択可能。最適な条件で画像を取

り込むことができます。

スケーラブル機能

フルサイズの画像から必要な範囲のみを任意の長方形として出力可

能。そのため必要な画像情報を効率的に取り込むことができます。

9(JP)

構成

カラーデジタルカメラDFW-SX900/X700を中心としたシステムの

構成品目は、次のとおりです。

1カラーデジタルカメラDFW-SX900/X700

高画素CCDを用いた、小型、高解像度のカラーデジタルカメラです。

2IEEE1394カメラケーブル（付属）

カメラモジュール裏面のカメラ端子に接続し、電力供給や映像信号の

送出、制御信号の授受を行います。

◆ クランプフィルターの取り付けについてはページ14(JP)の「クランプフィ

ルターの取り付け」をご覧ください。

3ホストアダプターカードDFWA-400（別売）

コンピューターのPCIバススロットに挿入します。IEEE1394高速シリア

ル・バス・インターフェース機能を提供するアダプターです。

1カラーデジタルカメラ

DFW-SX900/X700

2IEEE1394カメラケーブル

（付属）

3ホストアダプターカード

DFWA-400（別売）

10(JP)

各部の名称と働き

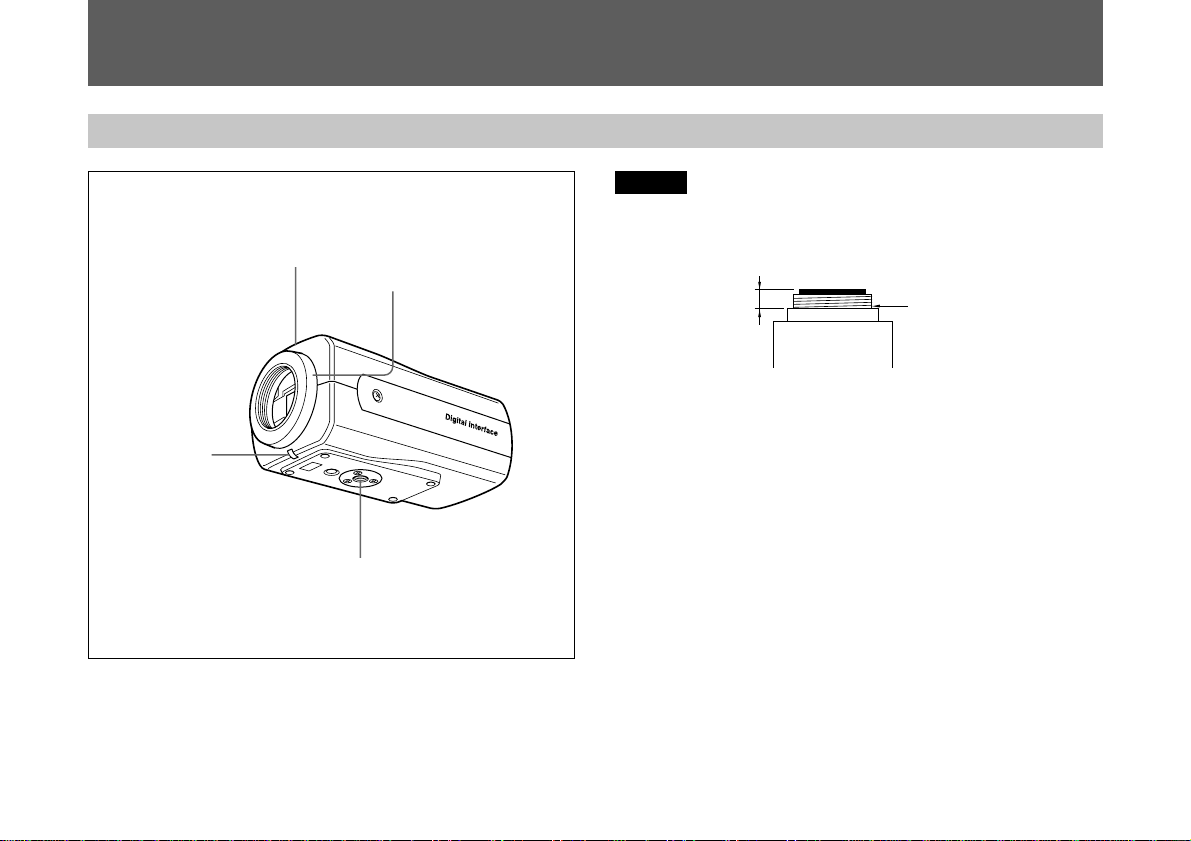

前面／上面／底面

ご注意

Cマウント式のレンズとして、レンズマウント面からの飛び出し量が

7mm以下のものを使用してください。

1レンズマウント部 27mm以下

2フランジバック調整用ネジ穴

この穴の底にあるネジでフランジバックを調整します。

3パイロットランプ

カメラモジュールの作動状況を示すランプです。

消灯時：カメラ電源OFF

緑色点灯時：カメラ電源ON／画像出力OFF

橙色点滅時：カメラ電源ON／画像出力ON

4三脚取り付け用ネジ穴

カメラを三脚に取り付ける際、このネジ穴を使用します。

1レンズマウント（Cマウント)

Cマウント式のレンズや光学機器を取り付けます。

1レンズマウント

（Cマウント)

2フランジバック

調整用ネジ穴

3パイロット

ランプ

4三脚取り付け用

ネジ穴
