Sony XS-L1030 Guida del prodotto

3-866-444-11 (1)

Installation/Connections

Installation/Connexions

Subwoofer

Sony Corporation 1999 Printed in TAIWAN, R.O.C.

XS-L1230/L1030/L830

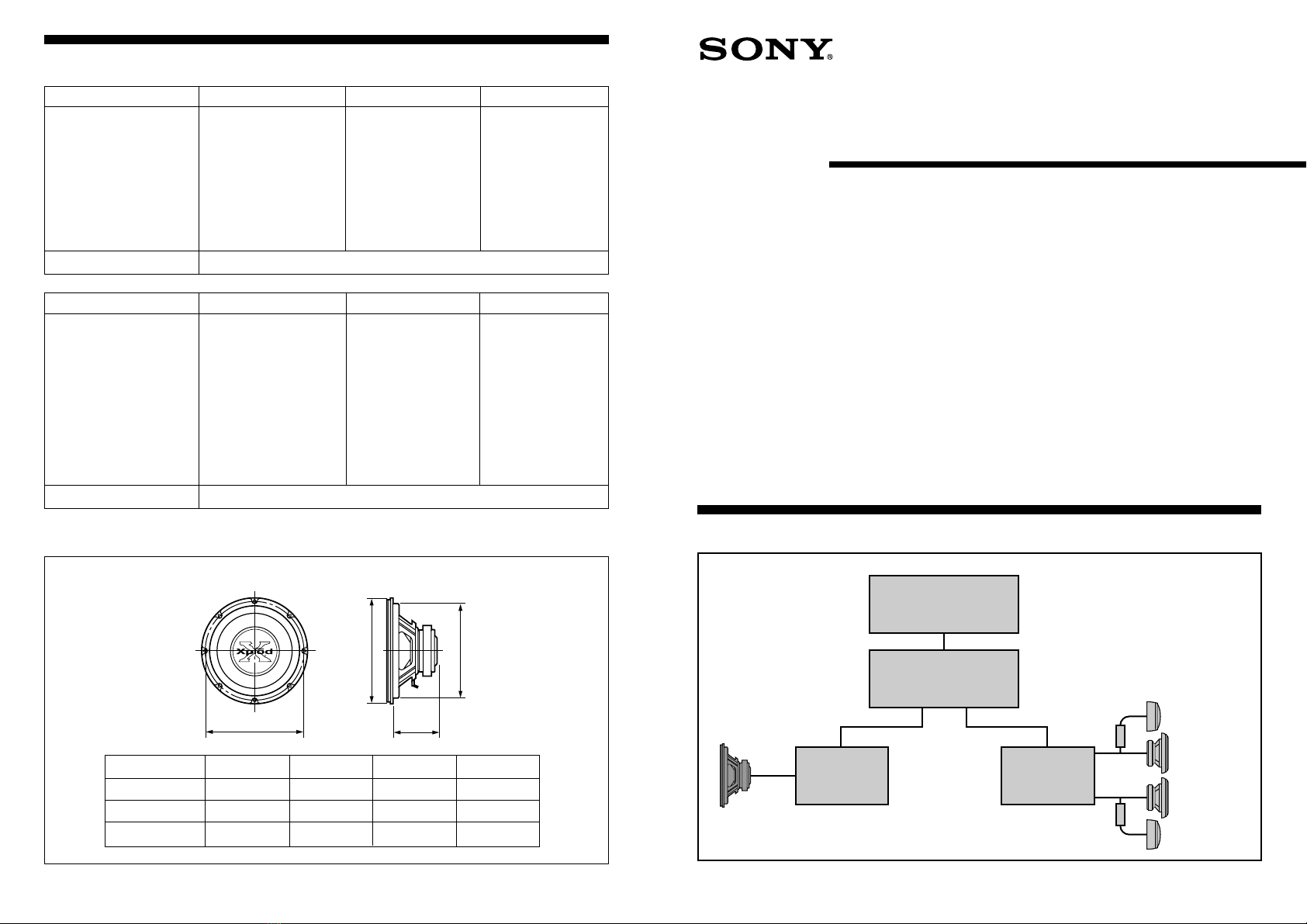

Dimensions

Dimensions Unit: mm (in.)

Unité: mm (po.)

Power amplifier

Amplicateur de

puissance

Car audio

Autoradio

Speaker

system

Système de

haut-parleurs

Electronic crossover network

Circuit de recoupement

électronique

Power amplifier

Amplicateur de

puissance

Right

Droit

Left

Gauche

XS-L1230

XS-L1030

XS-L830

Subwoofer

Connections/Connexions

Specifications/Spécifications

Woofer 30 cm

(12 in.), cone type

450 watts

150 watts

4 ohms

89 dB/W/m

20 – 3,000 Hz

Approx. 5.2 kg

(11 lb. 8 oz.) per speaker

Parts for installation

Woofer 20 cm

(8 in.), cone type

350 watts

100 watts

4 ohms

87 dB/W/m

30 – 4,000 Hz

Approx. 2.7 kg

(6 lb.) per speaker

Speaker

Maximum input power

Rated input power

Impedance

Sensitivity

Frequency response

Mass

Supplied accessory

Woofer 25 cm

(10 in.), cone type

400 watts

120 watts

4 ohms

88 dB/W/m

25 – 3,500 Hz

Approx. 3.2 kg

(7 lb.) per speaker

XS-L1230 XS-L1030 XS-L830

ABCD

XS-L1230 ø295 (11 5/8) ø306 (12 1/8) ø283 (11 1/4) 134 (5 3/8)

XS-L1030 ø248 (9 7/8) ø258 (10 1/4) ø228 (9 1/8) 118 (4 3/4)

XS-L830 ø197 (7 7/8) ø209 (8 1/4) ø178 (7 1/8) 99.5 (4)

Haut-parleur des basses

30 cm (12 po.),

type en cône

450 W

150 W

4 ohms

89 dB/W/m

20 – 3.000 Hz

Env. 5,2 kg (11 liv. 8 on.)

par haut-parleur

Eléments d’installation

Haut-parleur des

basses 20 cm (8 po.),

type en cône

350 W

100 W

4 ohms

87 dB/W/m

30 – 4.000 Hz

Env. 2,7 kg (6 liv.)

par haut-parleur

Haut-parleur

Puissance d’entrée

maximale

Puissance admissible

Impédance

Sensibilité

Réponse en fréquence

Poids

Accessoires fournis

Haut-parleur des

basses 25 cm (10 po.),

type en cône

400 W

120 W

4 ohms

88 dB/W/m

25 – 3.500 Hz

Env. 3,2 kg (7 liv.)

par haut-parleur

XS-L1230 XS-L1030 XS-L830

Precautions Precautions

•Be careful not to operate the speaker system

with power exceeding its the power handling

capacity.

•Keep recorded tapes, watches, and credit cards,

etc. with magnetic coding away from the

speaker system to prevent damage caused by

the magnets in the speakers.

•When installing the unit, be careful not to

damage the diaphragm by hand or tools.

•The subwoofer is heavy,so attach it firmly to a

solid thick, baffle plate or metal board.

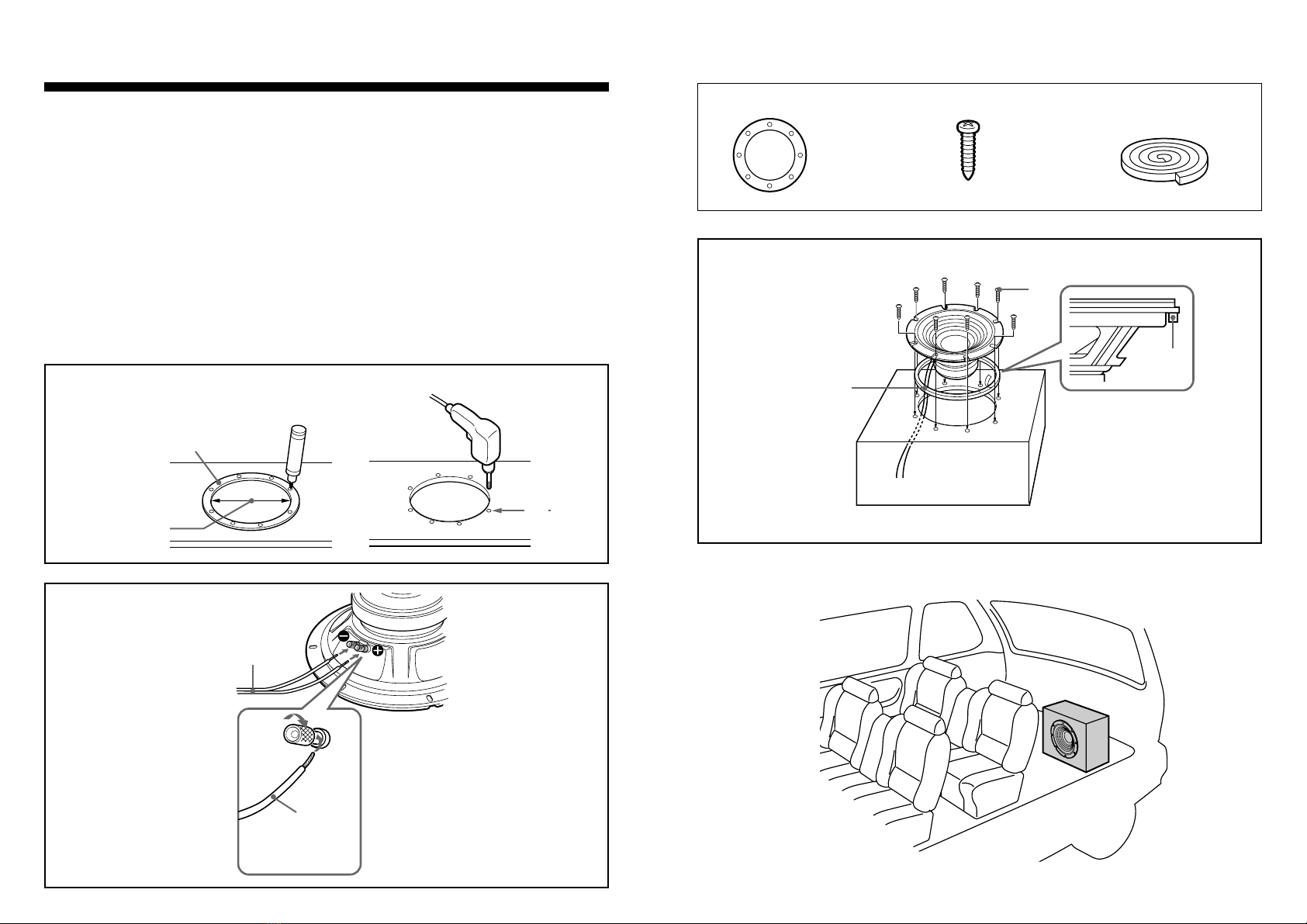

Installation/

Installation

Parts List/Liste des composants

123

ø5 ×25

×8

2Example

Exemple

Speaker cord (not supplied)

Cordon de haut-parleur (non fourni)

Speaker cord

Cordon de

haut-parleur

Unit: mm (in.)

Unité: mm (po.)

•Veillez à ne pas faire fonctionner le système de

haut-parleurs à une puissance qui dépasse sa

charge nominale efficace.

•Gardez les cassettes enregistrées, les montres et

les cartes de crédit, etc., à codage magnétique à

l’écart du système de haut-parleurs de manière à

éviter tout dommage causé par les aimants

intégrés dans les haut-parleurs.

•Lorsque vous installez l’appareil, veillez à ne

pas endommager le diaphragme avec les mains

ou un outil.

•Comme le subwoofer est lourd, fixez-le sur une

planche pour baffle épaisse et robuste ou sur

une plaque métallique.

Red ring: ]

Black ring: }

Bague rouge: ]

Bague noire: }

ø3.2 (1/8”)

XS-L1230: ø284 (111/4”)

XS-L1030: ø229 (91/8”)

XS-L830: ø179 (71/8”)
