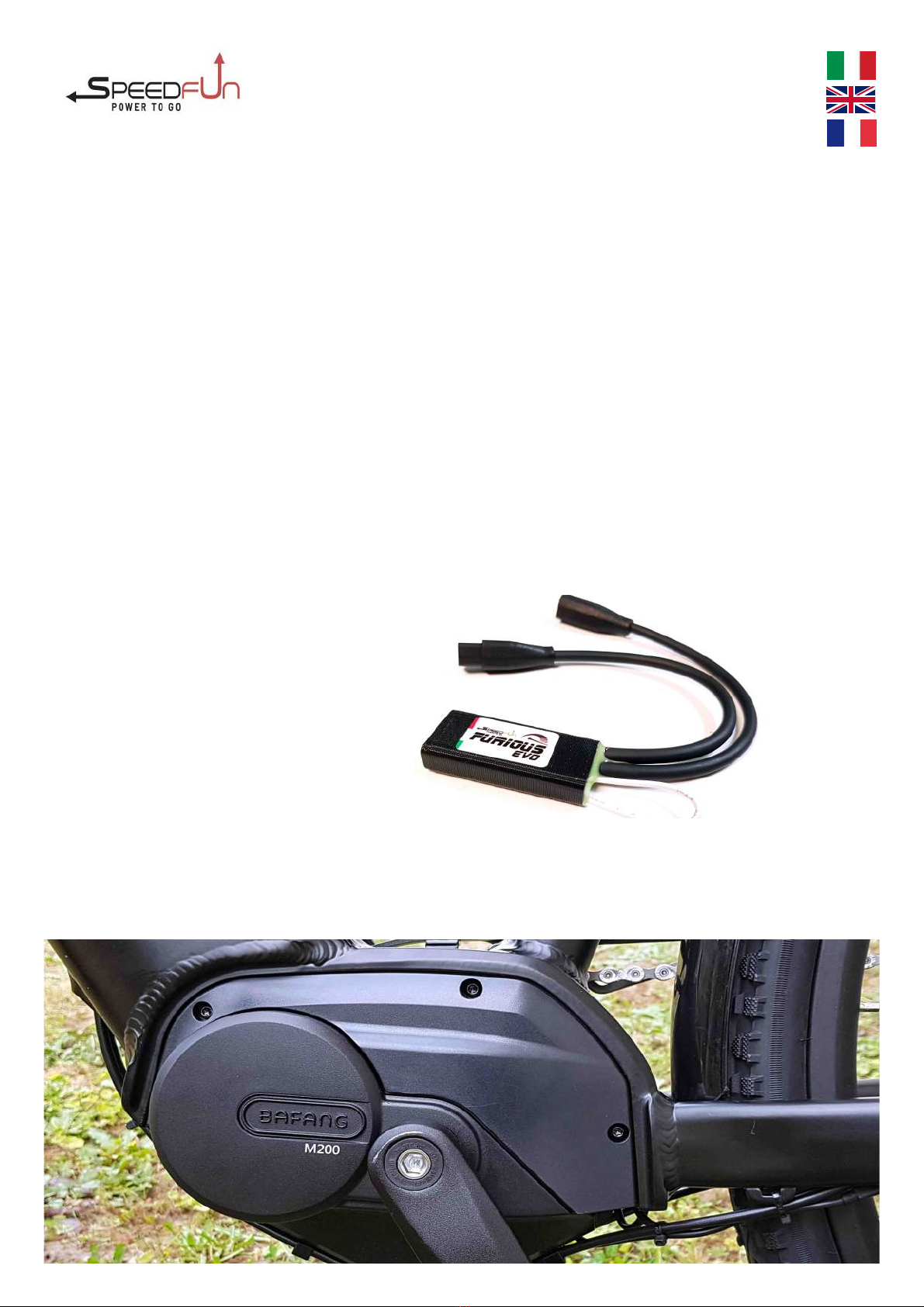

FURIOUS EVO Vers. EASY
Furious Evo Vers. Easy must be connected "as a bridge" between the speed sensor and the engine.
- It is supplied ready to use in "ACTIVE" mode ..
- It can be activated and deactivated at will and keeps the setting even after the bike is turned off.
Activation and Deactivation Methods:
- Turn Off the ebike.
- Place the chain on the longest gear (the smallest rear sprocket).
- Position the left pedal at 11:00. From now on, do not turn the rear wheel.
- Turn On the ebike and wait for the complete check. Don't spin the rear wheel (not yet ..).
- Raise the rear wheel, give a strong pedal. Let the wheel spin over 30 km/h for a few seconds.
The system recognizes the acceleration and considers it as a command to activate or deactivate (cyclically)
the speed release. Upon activation, the display (if present) shows the speed that passes from real to
manipulated in the manner described above. When deactivated, the display shows the speed change from
manipulated to real and the bike returns to its original condition.
FRANC
INFORMATIONS ÉNÉRALES
Le Furious EVO a pour but de manipuler la vitesse de rotation de la roue arrière et de communiquer au moteur une vitesse toujours inférieure à 25
kmH afin d'obtenir une vitesse réelle très haut avec moteur actif. La limite de vitesse maximale sera donc dictée par la puissance du moteur
ajoutée à la puissance exprimée par les jambes.
Il peut être activé et désactivé à volonté et maintient le réglage même après l'arrêt du vélo.
Il peut être installé sur les vélos électriques avec tout type d'affichage ou de commande latérale ainsi que sur les vélos électriques sans écran.
C'est un appareil qui n'a pas de communication avec l'afficheur donc, lorsque l'appareil est actif, l'afficheur marque les vitesses de cette façon :
- De 0 jusqu'à 20 * kmh réel : VITESSE REELLE
- De 20* jusqu'à 45* kmh réel : DEMI VITESSE
- De 45 * jusqu'à 75 * kmh réel : VITESSE DIVISÉE PAR TROIS * Seuils variables en fonction de la circonférence insérée dans le moteur
Les distances subissent également des modifications avec l'appareil actif.
Avec l'appareil désactivé, le vélo fonctionne comme d'origine.
Pagina 5/6
FURIOUS EVO Vers. ON/OFF LI HTS
Furious Evo Vers.On/Off Lights doit être connecté comme un pont entre le capteur de vitesse et le moteur et à la sortie Lights du moteur.
- Il peut être activé et désactivé à volonté grâce à la fonction d'éclairage du vélo électrique. Lumières allumées = Activé. Lumières éteintes =
désactivé (vélo d'origine).
Si le système ebike n'est pas activé pour allumer les lumières, ou l'affichage n'inclut pas cette fonction, ou la sortie lumière est déjà occupée par
les feux du vélo électrique, il est possible de transformer le dispositif ON/OFF LI HTS Vers. en EASY Vers.
La façon de procéder:
Coupez-interrompez le fil blanc qui dépasse du corps de l'appareil en haut du coude. Isolez les deux extrémités avec du ruban d'électricien ou deux
gaines thermorétractables.
A partir de ce moment l'appareil deviendra Vers.EASY dont le fonctionnement est décrit ci-dessus.
En ce cas ne pas brancher le connecteur Furious (avec fil jaune ou vert) prévu à cet effet sur la sortie Lights du moteur.
FURIOUS EVO Vers. ON/OFF LI HTS
Furious Evo Vers. On / Off Lights must be connected as a bridge between the speed sensor and the motor and to the Lights output of the motor.
- Can be activated and deactivated at will with the ebike's Lights function. Lights on = Activated. Lights off = Deactivated (original bike).
If the ebike system is not enabled to switch on/off the lights, or the display does not include this function, or the exit of the lights is already occupied
by the ebike lights, it is possible to transform the LI HTS ON/OFF Vers. device into EASY Vers.
How to proceed:
Cut-interrupt the white wire that protrudes from the body of the device at the top of the bend. Insulate both ends with electrician's tape or two heat
shrink tubing.
From that moment the device will become Vers. EASY whose operation is described above.
In this case do not connect the Furious connector (with yellow or green wire) intended for this purpose to the Lights output of the engine.
FURIOUS EVO Vers.EASY
Furious Evo Vers. Easy doit être connecté "comme un pont" entre le capteur de vitesse et le moteur.
- Il est livré prêt à l'emploi en mode "ACTIF".
- Il peut être activé et désactivé à volonté et conserve le réglage même après l'arrêt du vélo.
M thodes d'activation et de d sactivation :
- Éteignez le vélo électrique.
- Placer la chaîne sur le plus petit pignon arrière.
- Positionner la pédale gauche à h11:00. A partir de maintenant, ne tournez plus la roue arrière.
- Allumez le vélo électrique et attendez le check complet. Ne faites pas tourner la roue arrière (pas encore..).
- Soulever la roue arrière, donner une pédale tres forte. Laissez tourner la roue à plus de 30 km/h pendant
quelques secondes.
Le système reconnaît l'accélération et la considère comme une commande pour activer ou désactiver
(cycliquement) le deveruillage de vitesse. Lors de l'activation, l'affichage (si présent) indique la vitesse qui
passe de réelle à manipulée de la manière décrite ci-dessus. Lorsqu'il est désactivé, l'écran affiche le
changement de vitesse de manipulé à réel et le vélo revient à son état d'origine.
