SSS Siedle BTCV 850-02 Manuale utente

Bedienungsanleitung

für den Endkunden

Bus-Telefon Comfort

mit Farbmonitor

Operating Instructions

for end users

Comfort bus telephone

with colour monitor

Notice d’utilisation

pour le consommateur

Poste bus confort avec

moniteur couleur

Istruzioni per l’uso

per il cliente nale

Citofono bus comfort

con monitor a colori

Gebruikershandleiding

voor de eindgebruiker

Bus-Telefoon Comfort

met kleurenmonitor

Betjeningsvejledning

til slutbrugeren

Comfort-bustelefon

med farvemonitor

Bruksanvisning

för slutkunden

Buss-telefon Comfort

med färgmonitor

Instrukcja obsługi

dla odbiorcy końcowego

Wideofon magistralowy

Comfort z kolorowym

monitorem

Инструкция по эксплуатации

для конечных клиентов

Аппарат абонента

«Комфорт» с цветным

монитором

BTCV 850-02

Deutsch

Türruf annehmen

Die Klingeltöne für Haustür und

Wohnungstür unterscheiden sich.

Wenn ein Besucher die Türklingel

drückt, klingelt das Haustelefon

und die Taste Stummschaltung

blinkt.

Das Bild des Besuchers ist im

Monitor zu sehen. Mit der Funktion

Zoom kann ein Ausschnitt des

Bildes vergrößert angezeigt

werden. Sie können das Gespräch

innerhalb von 45 Sekunden nach

dem letzten Klingeln annehmen.

Türöffner betätigen

Wenn Sie die Türöffnertaste drü-

cken, wird die Tür für 3 Sekunden

geöffnet, von der zuletzt geklingelt

wurde.

Licht anschalten

Wenn Sie die Licht-Taste drücken,

wird die Beleuchtung eingeschaltet,

wenn Ihr Elektroinstallateur diese

angeschlossen hat.

Klingel stumm schalten

Durch kurzes Drücken der Taste

Stummschaltung werden alle

Klingeltöne ab- und wieder

angeschaltet; als Hinweis auf die

Stummschaltung leuchtet die Taste

rot. Wenn ein Besucher an der Tür

klingelt, solange das Haustelefon

stumm geschaltet ist, blinkt die

Taste.

Türstation anwählen

Hörer abnehmen. Licht-Taste 2

mal drücken, um eine Sprechver-

bindung zu der Türstation aufzu-

bauen, von der zuletzt geklingelt

wurde.

Klingeltonlautstärke

Die Klingeltonlautstärke kann in 5

Stufen eingestellt werden:

Bei aufgelegtem Hörer Taste

Stum mschaltung 3 Sekunden

gedrückt halten, um die einge-

stellte Klingel tonlautstärke zu

hören.

Taste Stummschaltung kurz

drücken, Lautstärke steigt um eine

Stufe an. Nach der höchsten Stufe

springt sie wieder zur niedrigsten

Lautstärke.

Ausgewählte Lautstärke durch

3 Sekunden Drücken der Taste

Stummschaltung abspeichern.

Klingeltonmelodie

Sie können zwischen 11 Klingel-

tonmelodien wählen. Es wird

immer der Klingelton für die Tür

eingestellt, von der zuletzt geklin-

gelt wurde; drücken Sie also zuerst

auf die Klingel an der Haustür oder

der Wohnungstür. (Für Intern- oder

Gruppenruf ist auch eine andere

Klingeltonmelodie wählbar).

Bei aufgelegtem Hörer Türöffner-

und Licht-Taste gleich zeitig 3

Sekunden gedrückt halten, um die

eingestellte Klingeltonmelodie zu

hören.

Durch Drücken der Taste

Stummschaltung wechselt die

Klingeltonmelodie.

Ausgewählte Klingelton-

melodie durch 3 Sekunden

Drücken der Taste Stummschaltung

abspeichern.

Tastenbelegung

Die Tasten des Telefons können

z. B. zum Aufbau von Internge-

sprächen oder Schalt- und Steuer-

funktionen genutzt werden. Alle

Tasten sind dafür doppelt belegbar

(Ausnahme Türöffner-Taste). Jede

Taste ist mit einer Lampe unterlegt,

um Schaltzustände anzuzeigen. Für

weitere Informationen wenden

Sie sich bitte an Ihren Elektro-

installateur.

Monitor einschalten

Durch Drücken der Monitor-Taste

wird das Kamera bild der Türstation

angezeigt, von der zuletzt geklin-

gelt wurde. Funktion nur möglich,

wenn kein Gespräch besteht.

Bildspeicher

Das Haustelefon ist mit einem

Bildspeicher ausgestattet. Alle

Besucherbilder werden mit Datum-

und Uhrzeit gespeichert. Es können

bis zu 28 Bilder im Gerät gespei-

chert werden. Ist der Speicherplatz

im Gerät erschöpft, wird immer

das älteste Bild überschrieben.

Nach einem Stromausfall sind

gespeicherte Bilder im Haustelefon

gelöscht. Wenn die Funktion des

Bildspeichers nicht gegeben ist,

wenden Sie sich an Ihren Elektro-

installateur.

Bildspeicher-Taste

Sind neue Bilder gespeichert,

leuchtet am Telefon die Bild-

speicher-Taste. Durch Tastendruck

wird das zuletzt gespeicherte Bild

angezeigt. Wird die Taste erneut

gedrückt, ist das nächste Bild zu

sehen.

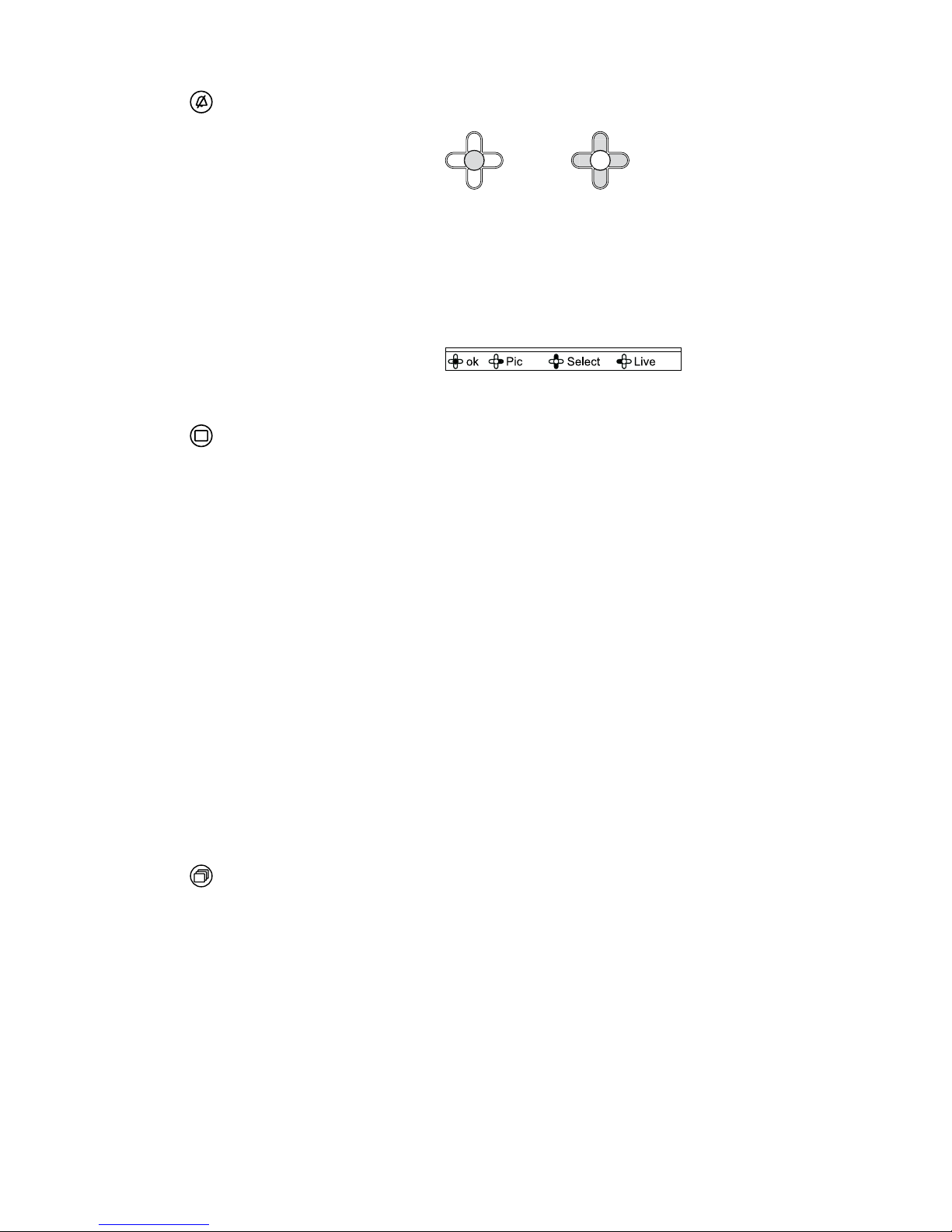

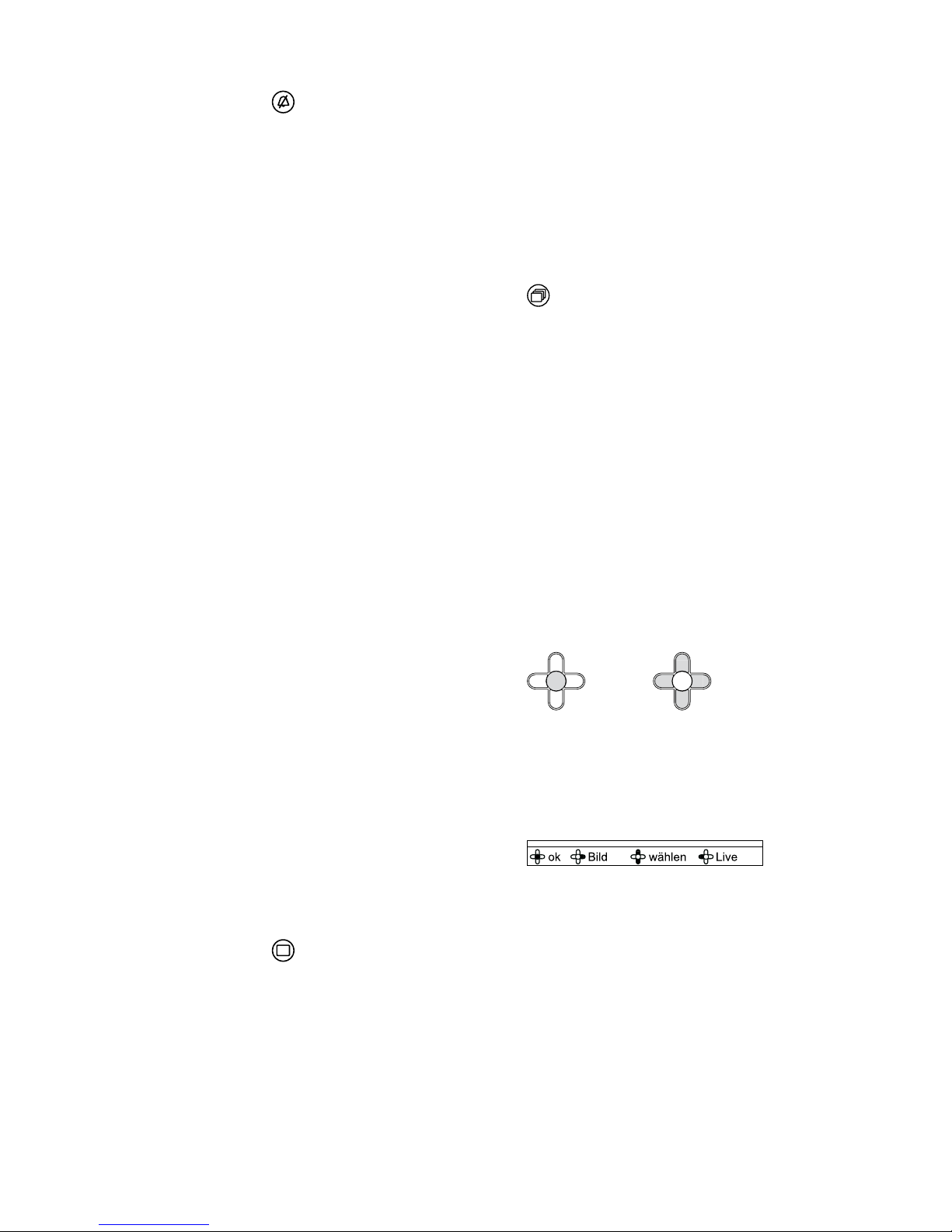

Tastenbelegung Monitor

Die Bedienung des Monitors erfolgt

über eine 5-Wege Taste. Mit der

Eingabe-Taste wird der Monitor

eingeschaltet oder eine ausge-

wählte Funktion bestätigt. Mit den

Steuer-Tasten ndet die Naviga tion

innerhalb der Menüebenen statt.

Eingabe-Taste Steuer-Tasten

Die Steuer-Tasten können je nach

Anzeige des Monitors mit unter-

schiedlichen Funktionen belegt

sein. Die Funktion der Tasten ist in

der untersten Zeile des Monitors

eingeblendet.

SD-Karte

Auf der Geräteoberseite kann

zusätzlich eine SD-Karte gesteckt

werden. Es können Karten von

32 MB bis 2 GB verwendet

werden, wobei je nach Größe der

Karte 32 bis 255 Bilder gespeichert

werden. Ein Bild benötigt ca. 1 MB

Speicher platz. Die Bilder werden

als *.tif Datei mit einer Auösung

von 640 x 480 Pixel gespeichert.

Die 28 letzten Bilder werden immer

im Gerät und auf der Karte gespei-

chert. Wenn der Speicherplatz

der Karte erschöpft ist, oder die

maximale Anzahl von 255 Bildern

erreicht ist, wird immer das älteste

Bild überschrieben. Bei eingelegter

Karte wird in der obersten Zeile das

Symbol der SD-Karte angezeigt.

Folgende Anzeigen sind möglich:

SD-Karte korrekt erkannt

Initialisierung der SD-Karte

Karte fehlerhaft oder schreib-

geschützt

Schreib-/Lesevorgang

SD-Karte während des Schreib- und

Lesevorganges nicht entnehmen.

Die Formatierung einer SD-Karte

darf nur über die entsprechende

Funktion des Telefon erfolgen, um

das korrekte Dateiformat (FAT 16)

zu gewährleisten.

Mit einem Lesegerät für SD-Karten

können gespeicherte Bilder auf

einen Computer übertragen und

bearbeitet werden.

Hauptmenü

Um das Hauptmenü aufzurufen,

Eingabe-Taste drücken und in der

untersten Zeile des Monitors mit

der Steuer-Taste Menü auswählen.

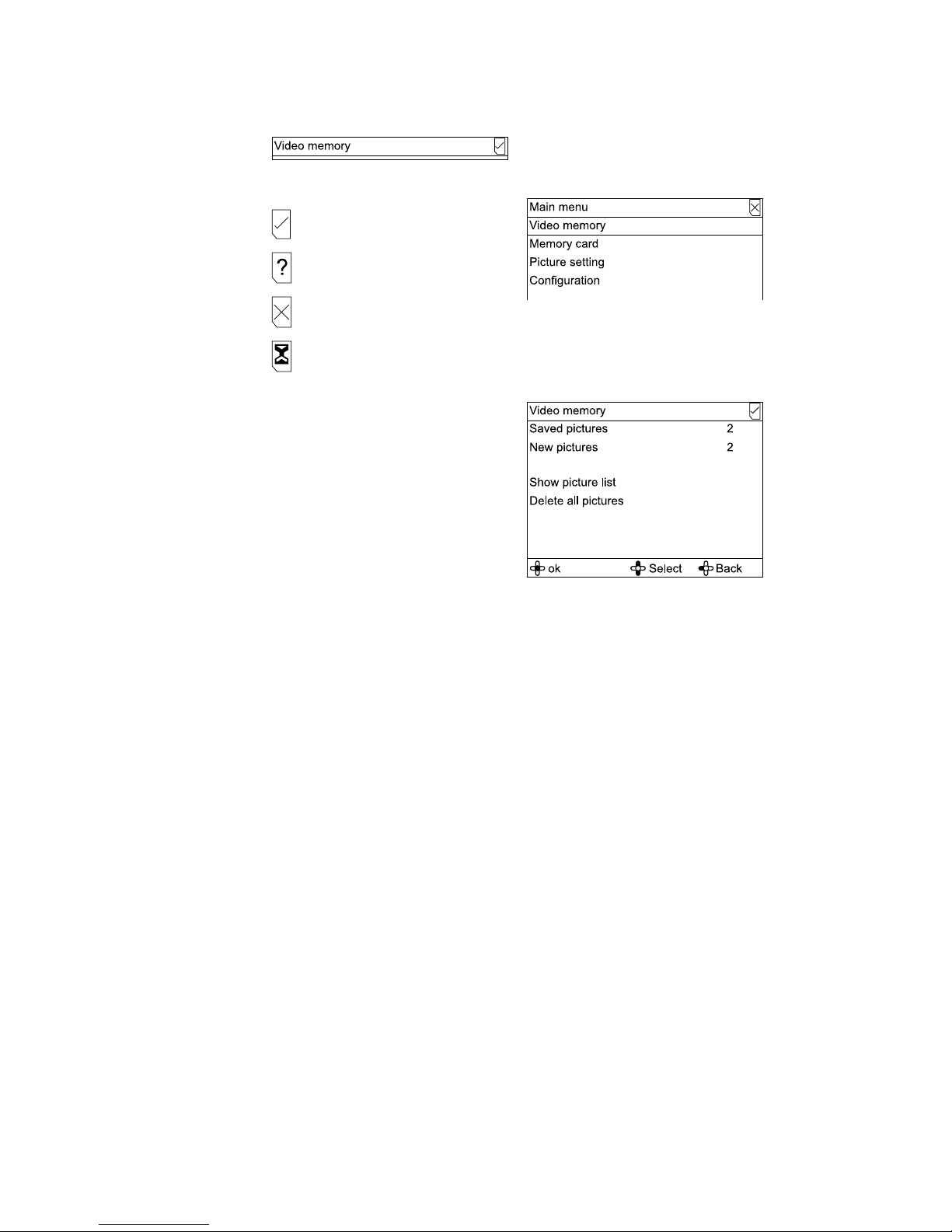

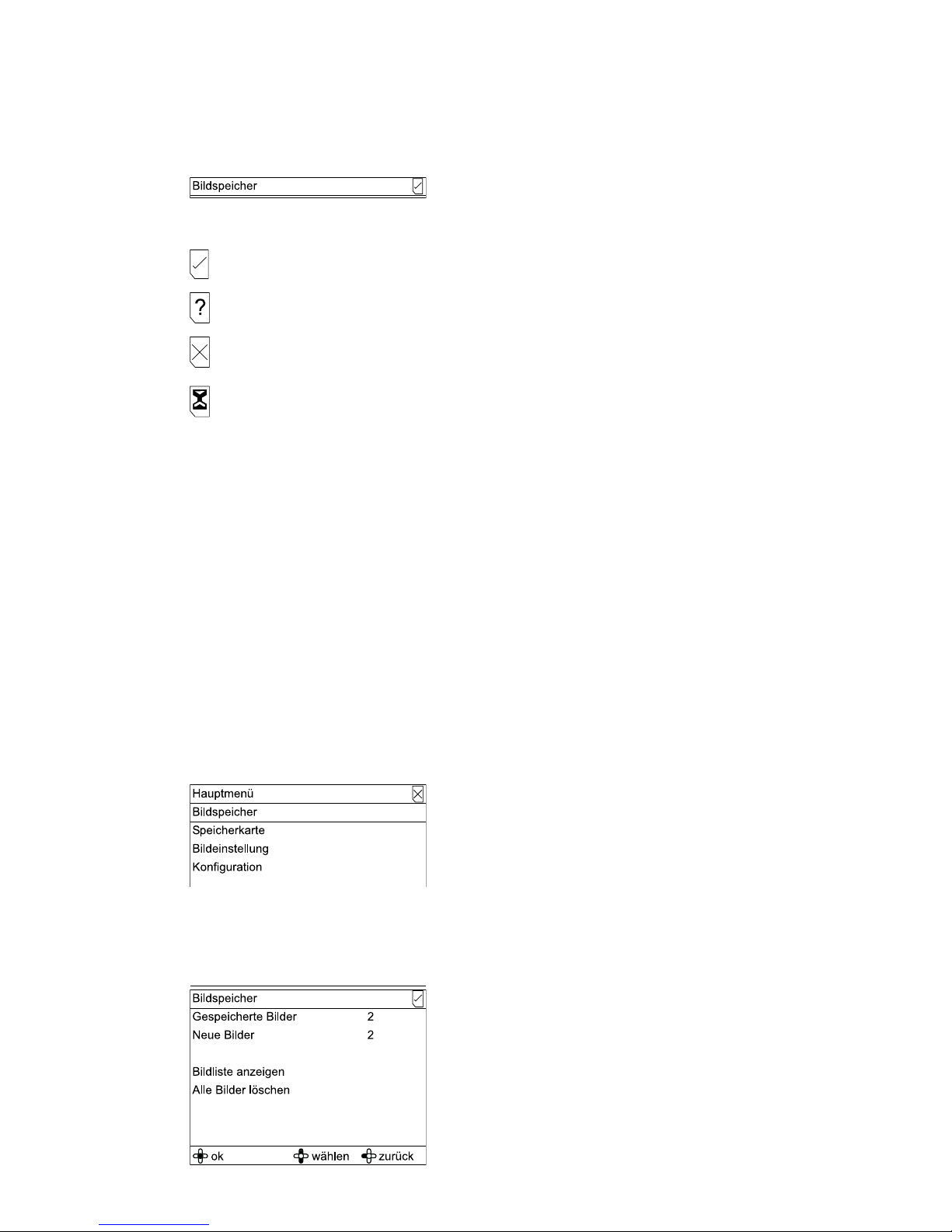

Bildspeicher

Information über die Anzahl

gespeicherter und neuer Bilder in

den oberen Zeilen.

• Bildliste anzeigen

Anzeige der im Gerät gespei-

cherten Bilder. Neue Bilder sind mit

einem * Symbol markiert.

• alle Bilder löschen

Löschen aller im Gerät

gespeicherten Bilder.

Speicherkarte

• Bildliste anzeigen

Anzeige der gespeicherten Bilder.

• Speicherkarte formatieren

Eingelegte SD-Karte wird forma-

tiert, alle Bilder werden gelöscht.

• Bilder von Karte laden

(max. 28)

Gespeicherte Bilder werden in den

Geräte speicher übertragen.

• alle Bilder auf SD-Karte spei-

chern

Bilder im Speicher des Telefons

werden auf Karte gespeichert.

Gespeicherte Bilder unterliegen

dem Urheber-Gesetz. Bei der

Bearbeitung bitte beachten.

Bildeinstellung

• Helligkeit

in einem Bereich von 15-247 stu-

fenlos einstellbar.

• Farbe

Farbsättigung in einem Bereich von

15-247 stufenlos einstellbar.

• Kontrast

Bildkontrast in einem Bereich von

15-247 stufenlos einstellbar.

• Darstellung Livebild

- Zoom immer ein

Das Livebild zeigt immer den

Zoom-Ausschnitt.

Konguration

• Sprache/Language

Auswahl der Sprache.

• Datum/Uhrzeit

Automatisch Sommer/Winterzeit

Einstellung Datum und Uhrzeit.

• Einschaltverzögerung

Monitor schaltet zeitverzögert ein.

• Speicherverzögerung

Bild wird zeitverzögert gespeichert.

• Ausschaltverzögerung

Monitor schaltet zeitverzögert aus.

• Service

Einstellungen für den Elektroin-

stallateur.

Menü verlassen

Der Monitor schaltet sich nach der

Ausschaltverzögerung aus.

Intercom-Funktionen

Für die interne Kommunikation

im Haus bietet das Telefon zusätz-

liche Funktionen. Damit diese

Funktionen nutzbar sind, müssen

sie vom Elektroinstallateur pro-

grammiert werden.

• Rufweiterleitung

Leitet Türrufe an ein anderes

Telefon weiter.

• Interner Gruppenruf

Interner Ruf an mehrere Telefone

gleichzeitig.

• Sammeldurchsage

Durchsage an mehrere Telefone.

• Türmatik

Der Türöffner wird automatisch

nach dem Drücken der Türklingel

geöffnet.

• Rückruf

Wenn ein interner Anrufer

Sie nicht erreicht, kann er die

Rückruffunktion benutzen. An

Ihrem Telefon leuchtet dann die

entsprechende LED so lange, bis

Sie zurückrufen.

• Interner Rückruf setzen

Wenn Sie intern anrufen und

der Teilnehmer meldet sich nicht,

können Sie einen Rückruf anfor-

dern. Drücken Sie dazu 2 mal die

blinkende Taste.

- Letzte Bildposition speichern

Das Livebild zeigt immer den

zuletzt gewählten Bildausschnitt.

- Zoom auf Bildmitte setzen

Der Bildausschnitt zeigt immer die

Bildmitte.

- Datum + Zeit im Livebild

Datum und Zeit werden im Bild

eingeblendet.

Pegehinweise

Reinigen Sie Ihr Telefon nur mit

einem mit milder Seifenlösung

angefeuchteten, weichen Tuch.

Trockene Reinigung, aggressive

Reiniger und Scheuermittel können

die Oberäche beschädigen.

Ausführliche Pegehinweise im

Downloadbereich unter

www.siedle.de.

Service

Für die Gewährleistung gelten

die gesetzlichen Bestimmungen.

Der Austausch des Gerätes im

Servicefall erfolgt durch Ihren

Elektroinstallateur.

English

Accepting door calls

The ringing tones for the front

door and apartment door are dif-

ferent. When a visitor presses the

door bell, the telephone rings and

the mute button ashes.

The visitor‘s image can be seen

on the monitor. Using the zoom

function, an excerpt of the picture

can be enlarged. The call can be

accepted within 45 seconds of the

last ring tone.

Actuating the door release

When you press the door release

button, the door from which the

last call came is opened for

3 seconds.

Switching on the light

When you press the light button,

the lighting is switched on, pro-

vided this has been connected by

your electrical installer.

Muting the bell

When the mute button is

pressed briey, all the ringing tones

are switched off or on again. The

button lights up red to indicate

that the mute has been activated.

If a visitor rings the door bell while

the in-house telephone is switched

to mute, the button ashes.

Selecting a door station

Lift the receiver. Press the light

button twice to make a speech

connection to the door station

from which the last call came.

Ring tone volume

The ring tone volume can be set to

5 different levels:

Put down the receiver then

press and hold down the mute

button for 3 seconds to hear the

set ring tone volume.

Press the mute button briey

and the volume increases by one

level. After the highest level it goes

back to the lowest level.

Save the selected volume by

pressing the mute button for

3 seconds.

Ring tone melody

You can choose between 11 ring

tone melodies.

The ring tone is always set for the

door from which the last call came.

For this reason, rst ring the bell at

the front door or apartment door.

(A different ring tone melody can

also be selected for internal or

group calls).

When the handset

is on-hook: Press and hold down

the door release and light button

simultaneously for 3 seconds to

hear the set ring tone melody.

Pressing the mute button

changes the ring tone melody.

Save the selected ring tone

melody by pressing the mute

button for 3 seconds.

Button assignment

The telephone buttons can be

used for functions such as setting

up internal calls or for switching

and control functions. All but-

tons can be double assigned (with

the exception of the door release

button). Every button is backlit by

a lamp to indicate its switching

status. For more detailed informa-

tion, please contact your electrical

installer.

Switching on the monitor

Pressing the monitor button will

show the camera picture from the

door which placed the last door

call. This function is only possible if

there is currently no call connected.

Video memory

The bus telephone is equipped

with a video memory. All visitor

pictures are saved with a date

and time. Up to 28 pictures can

be saved in the device. Once the

memory capacity has been used

up, the oldest picture is over-

written each time a new picture is

taken. After a power cut, pictures

saved in the in-house telephone

are deleted. If the video memory

fails to work, consult your electrical

installer.

Video memory button

If new pictures have been saved,

the video memory button lights up

at the telephone. The last stored

picture is displayed by pressing a

button. Pressing the button again

accesses the next picture.

Assigning the monitor buttons

The monitor is operated using a

5-way button. The Enter key is

used to switch on the monitor or

conrm a selected function. The

control buttons are used for navi-

gation within the different menu

levels.

Enter button Control but-

tons

The control buttons can be

assigned with different functions

depending on the monitor display.

The functions of the buttons are

indicated by a display superim-

posed at the bottom edge of the

monitor.

SD card

At the top of the unit, an addi-

tional SD card can be inserted.

Cards ranging in size from 32 MB

to 2 GB can be used, with capacity

for storing between 32 and 255

pictures depending on the size.

One picture requires around 1 MB

of storage space. The pictures are

saved in *.tif format with a resolu-

tion of 640 x 480 Pixel. The 28 last

pictures are always stored in the

device and on the card. If the card’s

memory is full, or the maximum

number of 255 images has been

reached, the oldest image is always

overwritten. If the card is inserted,

the SD card symbol is shown in the

upper line.

The following displays are possible:

SD card correctly detected

Initializing SD card

Card faulty or write protected

Write/Read process

Do not remove the SD card during

the write and read process.

Formatting the SD card should only

ever take place using the relevant

function of the telephone in order

to guarantee the correct le format

(FAT 16).

Using the SD card reader, saved

pictures can be transferred to a

computer and processed.

Main menu

To access the main menu, press

the Enter button and select Menu

at the bottom line of the monitor

using the control button.

Video memory

Information on the number of

saved and new pictures at the top

of the screen.

• Display picture list

Display of the pictures stored in the

device. New pictures are marked

with a * symbol.

• Delete all pictures

Deletion of all pictures stored in

the unit.

Memory card

• Display picture list

Display of the stored pictures.

• Format memory card

The inserted SD card is formatted,

all pictures will be deleted.

• Load pictures from card

(max. 28)

Saved pictures are transmitted to

the unit‘s internal memory.

• Save all pictures on the

SD card

Pictures in the telephone‘s memory

are saved to the card.

Saved pictures are subject to

the same copyright restrictions

as photographs.

Picture setting

• Brightness steplessly adjust-

able

within a range of 15 – 247.

• Colour

Colour saturation steplessly adjust-

able within a range of 15 – 247.

• Contrast

Picture contrast can be steplessly

adjusted within a range of

15 – 247.

• Live picture display

- Zoom always on

The live picture is permanently set

to a zoom excerpt.

- Save last picture position

The live picture always shows the

last selected picture excerpt.

- Set zoom to centre picture

The picture excerpt always shows

the centre of the picture.

- Date + time in live picture

The date and time are superim-

posed onto the picture.

Conguration

• Sprache/Language

Language selection.

• Date/time

Automatic summer time/winter

time

Date and time setting.

• ON delay

The monitor switches on with a

time delay.

• Save delay

The picture is saved with a time

delay.

• OFF delay

The monitor switches off with a

time delay.

• Servicing

Settings for the electrical installer.

Quit menu

The monitor switches off after the

set OFF delay time.

Intercom functions

For internal communication in

the house, the telephone offers

additional functions. To allow these

functions to be used, they must

be programmed by the electrical

installer.

• Call forwarding

Forwards door calls to another

telephone.

• Internal group call

Internal call to several telephones

simultaneously.

• Collective announcement

Announcement to several tel-

ephones.

• Doormatic

The door release is automatically

opened after pressing the door

bell.

• Callback

If an internal caller is unable to get

through to you, he can use the

callback function. The relevant LED

then ashes at your telephone until

you call back.

• Setting an internal callback

If you make an internal call and

the user does not pick up, you can

request a callback. To do this, press

the ashing button twice.

Altri manuali per BTCV 850-02

Indice

Lingue:

Altri manuali SSS Siedle Sistema di interfono

SSS Siedle

SSS Siedle Compact CA 812-1 E Manuale utente

SSS Siedle

SSS Siedle BFC 850 series Manuale utente

SSS Siedle

SSS Siedle Vario SET VVP 850-1-01 Manuale utente

SSS Siedle

SSS Siedle BCVU 850-1-0 E Manuale utente

SSS Siedle

SSS Siedle CA 812-1 Manuale utente

SSS Siedle

SSS Siedle CSV 850-1 A Manuale utente

SSS Siedle

SSS Siedle HTA 811-0 Manuale utente

SSS Siedle

SSS Siedle Siedle Access Istruzioni operative

SSS Siedle

SSS Siedle DoorCom IP DCIP 650-0 Manuale utente

SSS Siedle

SSS Siedle Steel Camera 80 Manuale utente

SSS Siedle

SSS Siedle BVPS 850-0 Manuale utente

SSS Siedle

SSS Siedle Compact SET CA 812-1 E/W Manuale utente

SSS Siedle

SSS Siedle IQ HTA Manuale utente

SSS Siedle

SSS Siedle ASH 670-04 S Manuale di formazione

SSS Siedle

SSS Siedle Siedle Steel Access door loudspeaker Plus Manuale utente

SSS Siedle

SSS Siedle BFCV 850-02 Manuale utente

SSS Siedle

SSS Siedle Siedle Steel Manuale utente

SSS Siedle

SSS Siedle BTC 850-02 Manuale utente

SSS Siedle

SSS Siedle BTSV 850-03 Manuale utente

SSS Siedle

SSS Siedle MO 950-0/9 Manuale utente

SSS Siedle

SSS Siedle iDorSS-5100 Manuale utente

SSS Siedle

SSS Siedle BFC 850-0 Manuale utente

SSS Siedle

SSS Siedle AHFV 870-0 Manuale utente

SSS Siedle

SSS Siedle Siedle Steel STLM/LL 611-02 Manuale utente

Manuali Sistema di interfono popolari di altre marche

Bticino

Bticino LINEA 3000 Manuale utente

MSI

MSI MSI-140 Manuale utente

golmar

golmar Stadio Plus Manuale utente

CyberData

CyberData 011211 series Manuale

Vidos

Vidos duo M1021 Manuale utente

Vimar

Vimar ELVOX 7539/E Manuale utente

Dahua

Dahua VTO Series Manuale utente

Elvox

Elvox 5651 Manuale utente

Videx

Videx VIDEOKIT Series Manuale utente

Rocom

Rocom Doortello Business FW T2.05W2.04 Manuale utente

Viking

Viking E-35-EWP Manuale utente

Safeguard Supply

Safeguard Supply LRA-EX1000 Manuale utente

GRD

GRD MAX V2 Manuale utente

Alecto

Alecto ADI-250 Manuale utente

Aiphone

Aiphone IE-8MD Manuale utente

Perel

Perel EDB4 Manuale utente

Bticino

Bticino Classe 300 Manuale utente

LG L5142 Manuale utente
