MAX-E-THERM™POOL HEATER

FUEL GAS CONVERSION KIT

NATURAL GAS TO PROPANE (LPG)

S E R V I C E M A N U A L

INSTALLATION INSTRUCTIONS

Kit No. 77707-1341 converts Models SR/SRC400NA and SR400HD to Propane (LPG)

Kit No. 77707-1351 converts Models SR/SRC333NA to Propane (LPG)

Kit No. 77707-1361 converts Models SR/SRC200NA to Propane (LPG)

Sta-Rite Pool/Spa Group

293 Wright Street, Delavan, WI 53115

International: 262-728-5551, FAX: 262-728-7550

www.starite.com

Union City, TN • Delavan, WI • Mississauga, ON

Failure to follow instructions could result in fire or explosion with

serious injury or property damage. This conversion kit shall be installed by

a qualified service agency in accordance with the manufacturer’s instruc-

tions and all applicable codes and requirements of the authority having

jurisdiction. The information in these instructions must be followed to mini-

mize the risk of fire or explosion or to prevent property damage, personal

injury, or death. The qualified service agency is responsible for the proper

installation of this kit. The installation is not proper and complete until the

operation of the converted appliance is checked as specified in the manu-

facturer’s instructions supplied with the kit.

IN CANADA: “THE CONVERSION SHALL BE CARRIED OUT IN ACCORDANCE WITH THE REQUIREMENTS

OF THE PROVINCIAL AUTHORITIES HAVING JURISDICTION AND IN ACCORDANCE WITH THE REQUIRE-

MENTS OF THE

CAN-B149.1

AND

CAN-B149.2 INSTALLATION CODE.”

This kit is for the purpose of converting a Sta-Rite Max-E-Therm™ heater from natural gas to Propane

(LPG). It is not designed to alter the input to the appliance and must not be used to attempt to alter the

input from the original nameplate rating.

The term “qualified agency” means any individual, firm, corporation or company which either in person or through a

representative is engaged in and is responsible for (a) the installation or replacement of gas piping or (b) the connec-

tion, installation, repair or servicing of equipment, who is experienced in such work, familiar with all precautions

required, and has complied with all the requirements of the authority having jurisdiction. A Sta-Rite distributor with

service personnel trained to install or repair gas heaters is a qualified agency.

NOTICE: See “Blower Identification Notice,” Page 6

SAFETY INSTRUCTIONS

Risk of fire or explosion from incorrect fuel

use or faulty fuel conversion. Do not try to run a heater set

up for natural gas on propane gas or vice versa. Only qual-

ified service technicians should attempt to convert heater

from one fuel to the other.

Do not attempt to alter the rated input or type of gas by

changing the orifice. If it is necessary to convert to a differ-

ent type of gas, consult your Sta-Rite dealer. Serious mal-

function of the burner can occur which may result in loss of

life. Any additions, changes, or conversions required in

order for the appliance to satisfactorily meet the application

needs must be made by a Sta-Rite dealer or other qualified

agency using factory specified and approved parts.

Risk of explosion if a unit converted to

propane gas is installed in a pit or other low spot. Propane is

heavier than air. Do not install the heater using propane in

pits or other locations where gas might collect. Consult your

local building code officials to determine installation require-

ments of heater relative to propane storage tanks and filling

equipment. In Canada, Installation must meet the require-

ments of the Standard for the Storage and Handling of Liquid

Petroleum

Gases, CAN/CSA B149.2 (latest edition). In the U.S.,

installation must meet the requirements of the Standard for the

Storage and Handling of Liquified Petroleum Gases, ANSI/NFPA

58 (latest edition). Consult local codes and fire protection

authorities about specific installation restrictions.

Propane (LPG) fired heaters must not be installed in garages in

Massachusetts, by order of the Massachusetts State Fire Marshall.

For more information, call the Fire Marshall’s office.

Installation Instructions

Before proceeding with conversion, verify that the kit

contains all of the parts listed in the Parts List (Page 5),

and that the letter code stamped on the orifice corre-

sponds to the letter code for your model shown on Table

2, Page 3.

Tools Required

You will need the following tools and instruments to make

this conversion :

1 Adjustable wrench, 2-1/2" Capacity

1 Adjustable wrench, 1-1/2" Capacity

1 Flat Blade Screwdriver

1 Phillips Screwdriver for enclosure halves

1 7/16" Nut Driver

1 7/16" Wrench

1 3/16" Hex key (Allen wrench)

2 2 Ft. lengths of 1/4" flexible plastic or rubber tubing

2 1/8" NPT barbed fittings

1 Pipe Sealant approved for use with

natural gas or Propane

1 Pressure gauge or manometer with range to

14" W.C. ( the “High Pressure Gauge”)

1 Differential pressure gauge or slope gauge

(inclined manometer) capable of reading to a

resolution of 0.05" W.C. (the

“Low Pressure Gauge”)

1 Flue-gas analyzer reading either CO2or O2.

Do not attempt the conversion without all the listed tools

and instruments.

GAS CONNECTIONS

The heater requires a gas supply of not less than

4" (10.2cm) wc and not more than 14" (35.6cm) wc.

Gas supply pressures outside of this range may result in

improper burner operation. A minimum inlet pressure of

4" (10.2cm) wc is required to maintain input rating.

The gas supply must be installed in accordance with stan-

dard CAN/CGA B149.1 and B149.2, or ANSI/NFPA 58 (as

applicable), and all applicable local codes. Install a manu-

al shut-off valve and a sediment trap and union located

outside the heater jacket. Do not use a restrictive gas cock.

The following gas pipe sizes are recommended for propane

gas supply piping, with a minimum pipe size of 3/4".

Check for compliance with local codes.

NOTICE: DO NOT use a corrugated flexible gas line to

supply the heater. it will not deliver enough gas (at

nominal diameter) to supply heater.

Instructions For Checking the Gas

Pressure Through the Combination

Gas Control Valve

Risk of fire and explosion. Improper installa-

tion, adjustment, alteration, service, or maintenance of

the Combination Gas Control Valve can lead to fire or

explosion, causing loss of life, personal injury, or property

damage.

These instructions are for the use of qualified service tech-

nicians only!

Do not attempt this procedure unless you have been

trained and certified in the care and repair of gas-fired

appliances!

Do not attempt this procedure if you find the following

instructions confusing!

This appliance is equipped with an unconventional gas con-

trol valve that is factory set with a manifold pressure of –.2"

wc. Installation or service must be performed by a qualified

service technician or the gas supplier. If this control valve is

replaced, it must be replaced with an identical control.

The combination gas valve incorporates dual shut-off

valves and a negative-pressure regulator. For proper opera-

tion, the regulated pressure at the outlet manifold of the

valve must be 0.2" wc below the reference pressure at the

blower mixer inlet, and the gas valve ‘VENT’ tap must be

connected to the mixer inlet as shown in Figure 1 (right).

Do not attempt to adjust the gas input by adjusting the reg-

ulator setting. The regulator is factory set to maintain prop-

er combustion and must not be altered.

Recommended Pipe Size

For Propane (LPG)

0-25’ 26-50’ 51-100’ 101-200’ 201-300’

Model (0-7.6M) (7.6-15M) (15-31M) (31-62M) (62-92M)

200 3/4" 3/4" 1" 1" 1-1/4"

333 3/4" 1" 1" 1-1/4" 1-1/4"

400 1" 1" 1-1/4" 1-1/4" 1-1/2"

Table 1

NOTICE: Before converting the heater, make the necessary

gas connections to the new gas supply, following the

instructions in the heater owner’s manual.

Verify the maximum and minimum regulated gas pressures

from the gas supply. These pressures must be within the

range listed on the conversion plate.

Conversion Procedure (NG to Propane)

1. Turn off the electrical supply to the heater; turn off the

pump; turn off the manual gas supply valve to the heater.

2. Unbolt and separate the top jacket halves (see Figure 2).

3. Unscrew completely the 3/4" gas line union closest to

the combination gas control valve.

4. Loosen the 3/4" gas line union directly above the air

inlet tube.

5. Loosen the pipe clamp holding the gas line to the

upper control support and swing the gas line loop out

of the way (see Figure 3).

6. Remove the gas orifice and O-Ring contained in the

union nearest the combination gas control valve.

7. Install the O-Ring on the Propane conversion orifice.

Verify the correct size of the Propane orifice included

in your kit (see Table 2).

Table 2: Replacement Propane Orifice Size Code

Model Part No. ID Stamp Size (")

SR/SRC400 42001-0341 D .409

SR/SRC333 42001-0351 E .340

SR/SRC200 42001-0361 F .244

8. Insert the Propane orifice squarely in the gas line union

next to the combination gas valve (see Figure 4).

9. Swing the gas loop and union half back into place

and tighten both unions securely.

10. Tighten the pipe clamp holding the gas line to the top

control support.

11. Use a 3/16" hex key to remove the plug from the

‘PRESSURE TAP’ port on the outlet side of the

Combination Gas Control Valve.

2788 0397

To High Side

of Differential

Pressure Gauge

Connection for

Test

To Air Flow

Switch

To Low Side of

Differential

Pressure Gauge

Press

Tap

Vent

NOTICE: The gas piping and

unions have been omitted for

clarity; make this test with all

gas piping connected (as for

normal service).

2585 0497

2801 0497

Remove

Orifice

Air Inlet

Tube

Swing Gas Line

to One Side

2809 0497

Install O-Ring

Install

Orifice

Reconnect

Gas Line

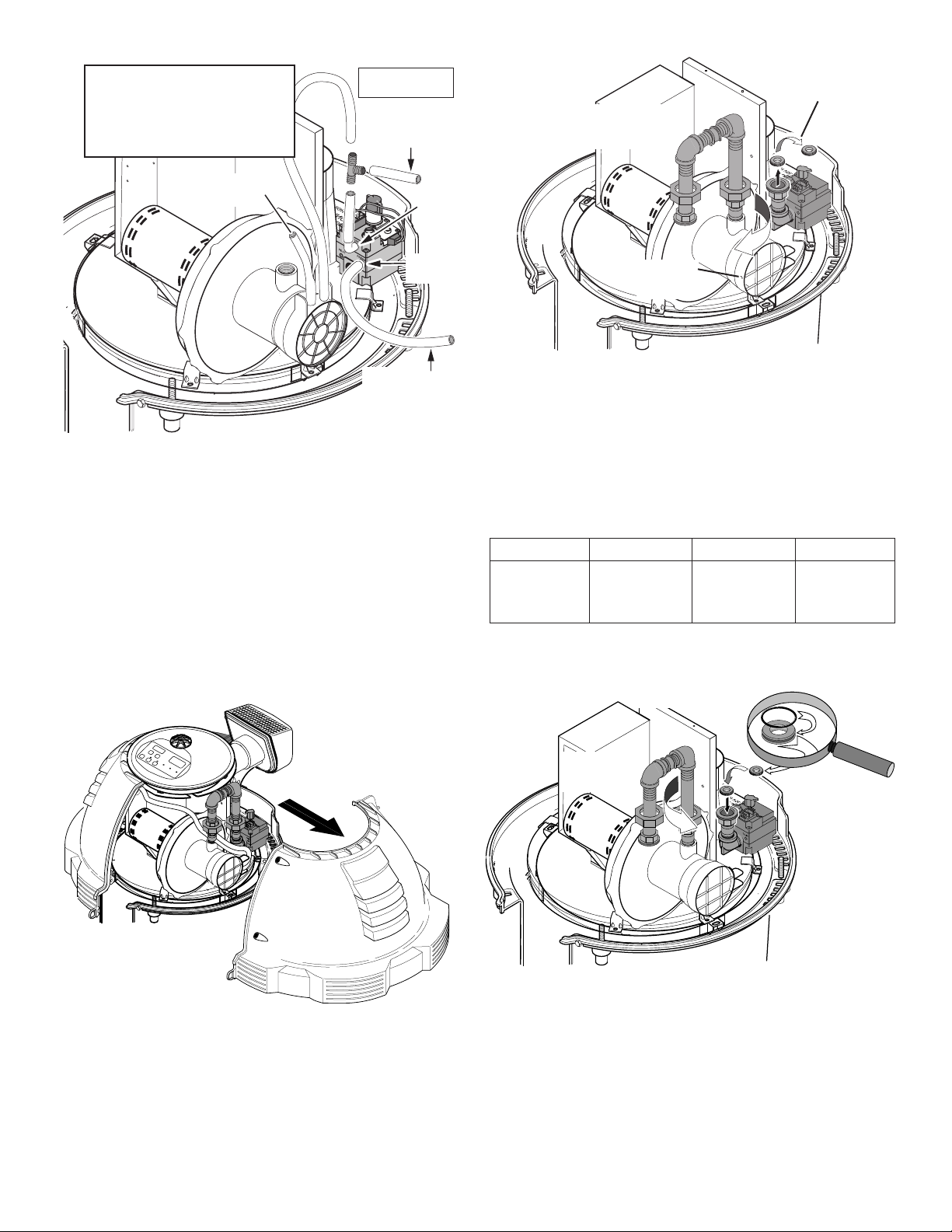

Figure 1: Vent valve tap connection to mixer inlet

Figure 4: Install Orifice; Reconnect Unions.

Figure 3: Swing Gas Line Out of the Way.

Figure 2: Separate Jacket Halves

12. Install a 1/8" NPT barbed fitting into the ‘PRESSURE

TAP’ port on the outlet side of the gas valve. Use a

flexible tube to connect it to the low side of a

differen-

tial pressure gauge

or a

slope gauge

. This gauge will

measure low (outlet) pressure, which requires a high

degree of resolution.

13. Use a 3/16" hex key to remove the plug above the inlet

of the gas valve. Install a 1/8" MPT barbed fitting into

this port. Use a flexible tube to connect it to the high

side of the

high pressure gauge

. This gauge will mea-

sure supply (inlet) pressure. Make sure the range of the

gauge is adequate to show at least the 14" W.C. pres-

sure listed as maximum for this heater.

14. Turn on the manual gas shutoff valve.

15. Before operating the heater, leak-test the heater and all

its gas connections with soapy water.

Risk of fire or explosion. Never test for

gas leaks with an open flame.

The heater and its individual shutoff valve must be dis-

connected from the gas supply system during any pres-

sure testing of that system at test pressures in excess of

1/2 psig (3.5 kPa).

The heater must be isolated from the gas supply system

by closing its individual manual shutoff valve during

any pressure testing of the gas supply at test pressures

equal to or less than 1/2 psig (3.5 kPa).

16. Turn on electricity to heater and start the pump.

17. Turn on the heater.

NOTICE: If you are using a slope gauge, close the

shutoff valve of the gauge to avoid pulling the liquid

out of the gauge when the blower starts.

18. After the burner lights, verify that the supply pressure is

within the range 4" to 14" wc. If the supply pressure

drops below this range when the burner ignites, the

gas line capacity may be inadequate, and should be

increased.

19. With the burner still on, disconnect the plastic hose

between the gas valve and “VENT” tap and the blower

mixer inlet. The pressure gauge should then read .2"

±.1" wc. (Since the pressure tap is connected to the

low side of the gauge, the pressure is actually nega-

tive.) If the pressure is outside the range listed, call the

factory at 1-800-752-0183. Do not try to adjust the

pressure yourself.

20. Turn off the heater and replace the plastic tube

between the “VENT” port and the blower mixer inlet.

Remove the pressure tap fittings and replace the plugs

in the “PRESSURE TAP” and inlet side of the combina-

tion gas valve, using a thread sealant approved for use

with natural gas and Propane. Check the fittings for

leaks with soapy water.

21. Replace the top jacket; tighten bolts.

22. Turn on heater. Observe it for smooth ignition and reg-

ular combustion without undue noise or pulsation.

23. Run heater for at least 10 minutes. After at least 10

minutes of continuous operation, insert a combustion

analyzer probe into the exhaust and measure CO2or

O2. The recommended CO2and O2ranges for Propane

combustion are listed below. Preferably, the readings

should be in the midrange.

Table 3: Flue Gas CO2and O2Ranges

Recommended CO2Recommended O2

Fuel (Dry Basis) (Dry Basis)

Propane 9.2% – 10.5% 4.9% – 6.9%

24. If the combustion is satisfactory and the exhaust analy-

sis is within the range, complete the conversion by

attaching the conversion plate and label (below).

25. IMPORTANT: Using a permanent fine-tip marker, mark

on the conversion label the date of conversion and the

name and address of the party making the conversion.

Attach the conversion label on the area reserved for it

on the existing appliance label. Using an alcohol

swab, clean the surface before attaching the label. Peel

off the backing strip and apply the label with uniform

pressure over the entire surface. See Figure 5.

High Altitude Installation

Above 2,000 feet (610 M) elevation, derate the heater 4%

per 1,000 feet (305 M) of elevation

above sea level

. For

example, at 3,000 feet (914 M) elevation, derate the heater

12%; at 5,000 feet (1 524 M) elevation, derate the heater

20%.

APPELER LE SERVICE A LA CLIENTELE

POUR VALIDER VOTRE GARANTIE

Murietta, CAUnionCity, TNDelavan, WI Mississauga, Ont.

TO ACTIVATE WARRANTY

FOR CUSTOMER SERVICE

CALL

OU POUR

1-800-752-0183

COMPOSEZ LE

1-800-752-0183

Reg. No. 2,181,371

THISPOOLHEATERWAS

ANSIZ21.56-2001CSA4.7-2001

CERTIFIEDFORCOMPLIANCEWITH

FOROUTDOORINSTALLATION(USA& CANADA)

Minimumclearancesfromcombustible material: top- unobstructed6"fromsides,6"from

back. Donot install this applianceunderanoverhandlessthan3 feet (914mm)frothetop

of theappliance.Theareaunder theoverhangmustbeopenon3 sides.

Recommendedclearancesforservicingare at least 18"(457mm)unobstructedfromsides,

topandback.

This unit shall not beoperatedat watertemperaturesbelow50∞F(10∞C)

This heateris certifiedforinstallationoncombustible flooring.

L'appareil nedoit pasÈtreutilisesi la tempÈraturedelíeauest infÈrieure ‡ 10∞C(50∞F)

Ceest certifiÈ pourÍtre installÈ sur unsol combustible.

POURL'INSTALLATION¿ L'EXT…RIEUR

DÈgagement minimumavectoutesmatiËrescombustibles, dessusdÈgage, 152mmde

chaquecÙte, 152mm‡ l'arriËre. N'installezpascechauffe-piscinesousunsurplombse

trouvant ‡ moinsde914mmdudessusduchauffe-piscine. Lapartie setrouvant sousle

surplombdoit Ítre ouverte sur les3 cÙtÈs.

This heater must beinstalledona firm andlevel baseandbeat least fivefeet(1524mm)

fromtheinsidewall of a pool unlessseparatedbya solid fence, wall orother permanent

solid barrier.

Lechauffe-piscine/spadoit ÍtreinstallÈ surunesurfacefermeet plane‡ aumoins5 pieds

(1524mm) dela paroi intÈriueredela piscine‡ moinsqu'il soit sÈparÈ paruneclÙture

massive, unmuroutoute autrebarriere massivepermanent.

For eitherindoororoutdoor installation(USAonly). For outdoor installationonly (Canada).

and6"fromvent. Minimumclearancesfromvent connectortocombustible surfaces, 6".

Minimumclearancesfromcombustible material 6"fromsides, 6" fromback, 6" fromceiling

FORINDOORINSTALLATION(USAonly)

Installer ‡extÈrieureseulement (Canada).

Installer‡l'intÈrieur ou‡ extÈrieure(Etats-Unis seulement).

LesdÈgagements recommandÈspourl'entretiensont d'aumoins18pouces(457mm)de

chaquecÙtÈ, au-dessuset ‡ l'arriËre, cespartiesdevant Ítre dÈgagÈes.

CERTIFIED

Maximumworkingpressure / Pressiondefonctionnement max50PSI (345kPa)

Voltage: 120ACHertz: 60Phase: 1 Amperes: less than12/ infÈrieurs ‡ 12

Max. outlet temperature / TempÈrature desortie max : 135∞F (57,2 ∞C)

Minimumthermal efficiency/ Rendement thermiquemin : 78 percent / pourcentage

STA-RITEINDUSTRIESINC.

DELAVAN, WI 53115

293 WRIGHT STREET

toute autre appareil.

‡ PROXIMIT… de ce chauff-piscine ou de

d'autres liquides ou vapeurs inflammables

N'entreposez pas et n'utilisez pas de gax ni

POUR VOTRE S¤RET…

flammable vapors and liquids in the

VICINITY of this or any other appliance.

Do not store or use any gasoline or other

FOR YOUR SAFETY

Maximum inlet gas pressure / Pression max. du gax d'entrÈe : 14" wc (3.48 kPa)

Minimum inlet gas pressure / Pression min. du gaz d'entrÈe : 4" wc (0.99 kPa)

Manifold pressure / Pression d'admission : -0.2" wc (-0,498 kPa)

Do not substitute any other

gas control.

at -0.2" wc required.

Negative pressure regulator set

commande de gaz.

Ne remplacez pas toute autre

‡ -0,0498 kPa.

Le rÈgulateur de dÈpression doit Ítre rÈglÈ

COLLEZ LA PLAQUE DE CONVERSIONICI

DANS LE CAS DES CHAUFFE-PISCINES CONVERTIS DUGNAU PROPANE

FOR UNITS CONVERTED FROMNATURAL GAS TO PROPANE GAS

PLACE CONVERSION PLATE DECAL HERE

POOL HEATER / CHAUFFE-PISCINE

MODELNO.

NDEMODEL

SERIALNO.

NDESERIE

DEBITCALORIFIQUE

INPUTRATING

TYPEDEGAZ

GASTYPE

DIAMETREDEL'ORIFICE

ORIFICESIZE

MODEL

SERIAL

XXXXXXXX

NATURAL

XXXXXXXX

77707-1361

See rating plate for minimum'

and maximum inlet gas

pressure, manifold presure

and input rating.

This pool heater was converted on (day-month-year)

Ce chauffe-piscine a ete converti le (anee-mois-jour)

to natural gas with Kit No.

pour funtionner sau gaz naturel a l'aide de la trousse

(Name and address of organization making this conversion, who accepts responsibility for the correctness of this conversion)

Place this label in the space provided on the rating plate located on the control box cover.

Collez cette etiquette dans l'espace prevu a cet effet sur le couvercle de la boite de commande.

Reportez-vous a la plaque signaletique

pour connaitre les pressions minimale

et maximale d'arrivee du gaz, la

pression dans la rampe d'admission et

la puissance calorifique.

77707-1361

See rating plate for minimum'

and maximum inlet gas

pressure, manifold presure

and input rating.

This pool heater was converted on (day-month-year)

Ce chauffe-piscine a ete converti le (anee-mois-jour)

to natural gas with Kit No.

pour funtionner sau gaz naturel a l'aide de la trousse

(Name and address of organization making this conversion, who accepts responsibility for the correctness of this conversion)

Place this label in the space provided on the rating plate located on the control box cover.

Collez cette etiquette dans l'espace prevu a cet effet sur le couvercle de la boite de commande.

Reportez-vous a la plaque signaletique

pour connaitre les pressions minimale

et maximale d'arrivee du gaz, la

pression dans la rampe d'admission et

la puissance calorifique.

GASTYPE

TYPEDE GAZ

ORIFICESIZE

DIAMETREDE L'ORIFICE

GASTYPE

TYPEDE GAZ

ORIFICESIZE

DIAMETREDE L'ORIFICE

PROPANE

.244 (6.20mm)

PROPANE

.244 (6.20mm)

PROPANE

Figure 5: Attach Conversion Label As Shown

Air/Fuel Ratio Adjustment

NOTICE: Do not attempt to adjust the air/fuel mixture by

altering gas or air orifice sizes or by adjusting the gas input

to achieve a particular gas input rate (“clocking the

meter”), as the rate may vary depending on elevation and

local gas heating value.

Do not attempt to adjust the gas input outside of the speci-

fied range.

Mixture Too Rich - (too much gas)

Symptoms:

A. CO2too high or

B. O2too low or

C. Burner emits a high pitched whine

Cure:

Call Sta-Rite for a 5%-decrease Propane orifice.

Repeat orifice installation, starting at Step 1, Page 2.

At Step 7, use the 5%-decrease replacement Propane

orifice which should be stamped as shown:

Model No. Propane Orifice Marked Orifice Size

SR/SRC200 U .238

SR/SRC333 S .332

SR/SRC400 P .399

Mixture too Lean - (not enough gas)

Symptoms:

A. CO2too low or

B. O2too high or

C. Burner sounds rough and pulsating or exhaust has a

highly acrid odor.

Cure:

Call Sta-Rite for a 5%-increase Propane orifice.

Repeat orifice installation, starting at Step 1, Page 2.

At Step 7, use the 5%-increase replacement Propane orifice

which should be stamped as shown:

Model No. Propane Orifice Marked Orifice Size

SR/SRC200 T .250

SR/SRC333 R .348

SR/SRC400 N .419

NOTICE: If neither correction above produces satisfactory

combustion, consult your Sta-Rite distributor. The air/fuel

ratio is adjusted by replacing the gas orifice with an orifice

of the correct size.

Inlet Pressure:

Min./Max. . . . . . . . . . . . . . . . . . . . . . . . . . . 4" / 14" WC

Manifold Pressure:

(Referenced to blower inlet tap). . . . . . . . . . . . . . -0.2" WC

Required Gas Input (BTU/Hr):

Model SR/SRC200. . . . . . . . . . . . . . . . . 200,000BTU/Hr

Model SR/SRC333. . . . . . . . . . . . . . . . . 333,000BTU/Hr

Model SR/SRC400. . . . . . . . . . . . . . . . . 399,990BTU/Hr

Sequence Of Operation

For detailed information, please refer to Sta-Rite Pool/Spa

Heater Training and Service Manual, publication no.

S5066.

An electronic temperature sensing thermistor in the mani-

fold adapter inlet controls the heater operation. When the

inlet water temperature drops below the temperature set on

the operating control, the burner controller supplies

power to the combustion air blower through a series of

safety interlocks. The interlocks consist of

• the pressure switch (PS), which senses that the pump is

running,

• the high limit switch (HLS), which opens if the heat

exchanger outlet temperature goes above 135°F (57°C),

and

• the automatic gas shutoff (AGS) switch, which opens if

the heat exchanger outlet temperature goes above 140°F

(60°C).

• the stack flue switch, which opens if the flue gas tem-

perature exceeds 500°F (260°C).

The air flow switch (AFS) senses the pressure drop across

the air metering orifice. As soon as there is sufficient air

flow, the AFS closes, closing the circuit to the hot surface

ignition (HSI), which ignites the fuel mixture.

On a call for heat, the blower and HSI are energized. In

about 20 seconds, the gas valve opens and ignition occurs.

The HSI then switches to a sensing mode and monitors the

flame.

Parts List

Part Name Qty. Part No.

Gas Orifice - Propane (Kit 77707-1361) 1 42001-0361

Converts SR/SRC200NA to Propane

Gas Orifice - Propane (Kit 77707-1351) 1 42001-0351

Converts SR/SRC333NA to Propane

Gas Orifice - Propane (Kit 77707-1341) 1 42001-0341

Converts SR/SRC400NA and

SR400HD to Propane

Gas Orifice O-Ring (All Kits) 1 U9-370

Conversion Instructions, NG to Propane 1 S630

NG to Propane Conversion Decal 1 32165-4159

BLOWER IDENTIFICATION NOTICE

Pentair

Sta-Rite

IMPORTANT:

The orifices in this kit

are only used in the

blower on the RIGHT.

Risk of fire or explosion

if this kit is incorrectly installed

or is installed on the wrongunit.

If your blower

looks like the one on

the left, youMUST NOT

replace the orifices

with the ones in this kit.

Gas and Air Orifices are not interchangeable

between the two blower types.

This kit must match your heater’s fuel

type when service is complete

(Propane or Natural Gas),

its BTU rating (200K, 333K, or 400K),

and its blower type.

If any of these items do not match,

DO NOT INSTALL THE KIT.

Call 1-800-752-0183 to order

the correct kit for your unit.

NÉCESSAIRE DE CONVERSION DES CHAUFFE-PISCINES

ET CHAUFFE-SPAS MAX-E-THERMMD DU GAZ NATUREL

AU GAZ PROPANE (GPL)

N O T I C E D E R É P A R A T I O N

INSTRUCTIONS D’INSTALLATION

Le nécessaire numéro 77707-1341 permet de

convertir les modèles SR/SRC400NA et SR400HD au propane (GPL).

Le nécessaire numéro 77707-1351 permet de

convertir les modèles SR/SRC333NA au propane (GPL).

Le nécessaire numéro 77707-1361 permet de

convertir les modèles SR/SRC200NA au propane (GPL).

Sta-Rite Pool/Spa Group

293 Wright Street, Delavan, WI 53115

International: 262-728-5551, FAX: 262-728-7550

www.starite.com

Union City, TN • Delavan, WI • Mississauga, ON

Ne pas respecter les instructions qui suivent risquent de causer un incendie

ou une explosion, ainsi que des blessures graves ou des dommages matériels. Ce

nécessaire de conversion doit être installé par une agence qualifiée conformément aux

instructions du fabricant et à tous les codes et à toutes les spécifications applicables de

l’autorité ayant compétence. Les renseignements figurant dans ces instructions doivent

être respectés pour minimiser les risques d’explosion ou d’incendie ou pour empêcher

des dommages matériels, des blessures corporelles, voire la mort. L’agence qualifiée est

responsable de la bonne installation de ce nécessaire. L’installation n’est pas adéquate

ni terminée tant que le fonctionnement de l’appareil converti n’a pas été vérifié, comme

le spécifient les instructions du fabricant livrées avec ce nécessaire.

AU CANADA : «LA CONVERSION DOIT ÊTRE EFFECTUÉE CONFORMÉMENT AUX SPÉCIFICATIONS DES

AUTORITÉS PROVINCIALES AYANT COMPÉTENCE ET CONFORMÉMENT AUX SPÉCIFICATIONS DES

CODES D’INSTALLATION CAN-B149.1 ET CAN-B149.2.»

Ce nécessaire n’est prévu que pour convertir un chauffe-piscine ou chauffe-spa Max-E-ThermMD du gaz naturel

au gaz propane (GPL). Il n’est pas conçu pour modifier l’arrivée du gaz de l’appareil et ne doit pas être utilisé

pour essayer de modifier l’arrivée du gaz par rapport au débit d’origine indiqué sur la plaque signalétique.

L’expression «agence qualifiée» signifie un individu, une firme, une corporation ou une société qui, en personne ou

par l’intermédiaire d’un représentant, s’occupe et est responsable (a) de l’installation ou du remplacement de

tuyauteries de gaz ou (b) du raccordement, de l’installation, de la réparation ou de l’entretien d’équipement et qui

possède toute l’expérience nécessaire pour bien effectuer un tel travail. De plus, cette agence qualifiée doit con-

naître toutes les mesures de précaution requises pour procéder à une telle intervention et elle doit se conformer à

toutes les exigences de l’autorité ayant compétence. Un distributeur Sta-Rite ayant du personnel technique formé

pour installer et réparer les chauffe-piscines/spas fonctionnant au gaz est une agence qualifiée.

REMARQUE : Voir « Identification de la soufflante », page 6

INSTRUCTIONS CONCERNANT

LA SÉCURITÉ

Risque d'incendie ou d'explosion si le

mauvais combustible est utilisé ou si la conversion à un autre com-

bustible est mal faite. Ne pas essayer de faire fonctionner sur le

propane un chauffe-piscine/spa réglé pour fonctionner sur le gaz

naturel et vice-versa. Seuls des techniciens qualifiés doivent convertir

un chauffe-piscine/spa d'un combustible à un autre.

Ne pas essayer de modifier le débit nominal ou le type de gaz en

remplaçant l'ajutage. Si l'appareil doit être converti d'un type de gaz

à un autre, s'adresser à un concessionnaire Sta-Rite, sinon un très

mauvais fonctionnement du brûleur peut se produire, ce qui risque

de causer la mort. Tous les ajouts, toutes les modifications et toutes

les conversions nécessaires pour que cet appareil

fonctionne avec satisfaction doivent être effectués par un

concessionnaire Sta-Rite ou toute autre agence qualifiée qui

n'utilisera que des pièces spécifiées et approuvées par l'usine.

Risque d’explosion si l’appareil converti au gaz

propane est installé dans une fosse ou dans un endroit en contre-

bas. Le propane est plus lourd que l'air. Ne pas installer un chauffe-

piscine/spa fonctionnant au propane dans une fosse ou dans un

endroit où le gaz risque de s'accumuler. Consulter les directeurs de

la municipalité responsables de la construction pour déterminer les

conditions régissant les réservoirs d'entreposage et l'équipement de

remplissage du propane. Au Canada, l'installation doit se conformer

à toutes les stipulations de la norme CAN/CSA B149.2 (dernière édi-

tion) relative à l'entreposage et à la manipulation du propane. Aux

États-Unis, l’installation doit se conformer aux conditions de la plus

récente publication « Standard for the Storage and Handling of

Liquified Petroleum Gases, ANSI/NFPA 58 ». Consulter les codes de

la municipalité et les autorités responsables de la protection contre

les incendies en ce qui concerne les limitations et les conditions

d'installation spécifiques.

Au Masschusetts, les chauffe-piscines/spas fonctionnant au propane

(GPL) ne doivent pas être installés dans un garage, conformément

aux exigences du commissaire des incendies de l’état du

Massachusetts. Pour de plus amples renseignements, appeler le

bureau du commissaire des incendies.

Instructions pour l’installation

Avant de procéder à la conversion, s’assurer que le nécessaire contient

toutes les pièces énumérées dans la liste des pièces (page 5) et que le

code à lettre frappé sur l’ajutage correspond au code à lettre indiqué

dans le tableau 2, de la page 3 du modèle sur lequel il sera posé.

Outils requis

Pour procéder à cette conversion, les instruments et les outils

suivants seront requis :

1 Clé à molette de 2 1/2 po

1 Clé à molette de 1 1/2 po

1 Tournevis à lame plate

1 Tournevis Phillips pour les moitiés de l’enceinte

1 Tourne-écrou de 7/16 de po

1 Clé de 7/16 de po

1 Clé (Allen) hexagonale coudée de 3/16 de po

2 Tube en plastique ou en caoutchouc de 1/4 de pouce d’une

longueur de 2 pieds

2 Raccords cannelés de 2 1/8 de pouces NPT

1 De la pâte d’étanchéité pour raccords filetés

approuvée pour l’utilisation avec le gaz naturel et le propane

1 Contrôleur de pression ou un manomètre ayant

une plage allant jusqu’à 14 po à la colonne d’eau

(«contrôleur haute pression»)

1 Manomètre différentiel ou un manomètre à tube incliné pou-

vant relever une résolution ayant jusqu’à 0,05 po à la

colonne d’eau («contrôleur basse pression»)

1 Analyseur de gaz brûlés pouvant relever les CO2et les O2.

Ne pas essayer de procéder à la conversion si l’on ne possède pas

les instruments et les outils énumérés.

BRANCHEMENTS DU GAZ

L'arrivée du gaz au chauffe-piscine/spa doit être d'au moins 4

pouces (10,2cm) à la colonne d'eau et ne pas dépasser 14 pouces

(35,6cm) à la colonne d'eau. Toute pression de gaz en dehors de

cette gamme risque de causer un mauvais fonctionnement du

brûleur. Une pression d'admission minimum de 4 pouces (10,2cm)

à la colonne d'eau est requise pour maintenir le débit calorifique.

Le branchement sur le gaz doit être conforme aux normes B149.1

et B149.2 de la CAN/CGA ou à la norme 58 de la ANSI/NSFPA

(selon le cas) et à tous les codes de la municipalité en vigueur.

Poser un robinet, un collecteur de sédiments et un raccord union

à l'extérieur de l'enceinte du chauffe-piscine/spa. Ne pas poser

un robinet limitant le débit du gaz.

Il est recommandé d’utiliser les diamètres de tuyaux de gaz suiv-

ants si les tuyaux d’alimentation en gaz propane ont un diamètre

minimum de 3/4 de pouce. Consulter les codes de la municipalité.

NOTA : NE PAS utiliser un flexible à gaz ondulé pour alimenter

le chauffe-piscine/spa, car ce type de flexible ne fournira pas

suffisamment de gaz (au diamètre nominal) pour alimenter le

chauffe-piscine/spa.

Instructions pour vérifier la pression

du gaz par la soupape à gaz mixte

Risque d’incendie et d’explosion. Toute

mauvaise installation, tout mauvais réglage, toute transforma-

tion, tout mauvais entretien de la soupape à gaz mixte peuvent

provoquer un incendie ou une explosion et causer la mort, des

blessures corporelles ou des dommages matériels.

Ces instructions ne doivent être utilisées que par un technicien

qualifié!

Ne pas procéder à cette intervention si l’on n’a pas reçu une

formation adéquate et si l’on n’est pas en possession d’un

diplôme technique pour l’entretien et la réparation des appareils

fonctionnant au gaz!

Ne pas procéder à cette intervention si les instructions suivantes

portent à confusion!

Cet appareil est équipé d’une soupape à gaz non conventionnelle

réglée à l’usine à une pression d’admission de -0,2 pouce à la

colonne d’eau. L’installation et l’entretien de cet appareil ne

doivent être exécutés que par un installateur ou une agence de

réparation qualifié ou la société gazière. Si cette soupape est

remplacée, ne la remplacer que par une soupape identique.

La soupape à gaz mixte comporte des valves d’arrêt doubles et un

régulateur de pression négative. Pour qu’elle fonctionne bien, la

pression régulée au collecteur de sortie de la soupape doit être de

0,2 pouce à la colonne d’eau inférieure à la pression de référence

à l’arrivée du mélangeur de la soufflante, et la prise «VENT» de la

soupape à gaz doit être branchée sur l’ajutage d’air du capuchon

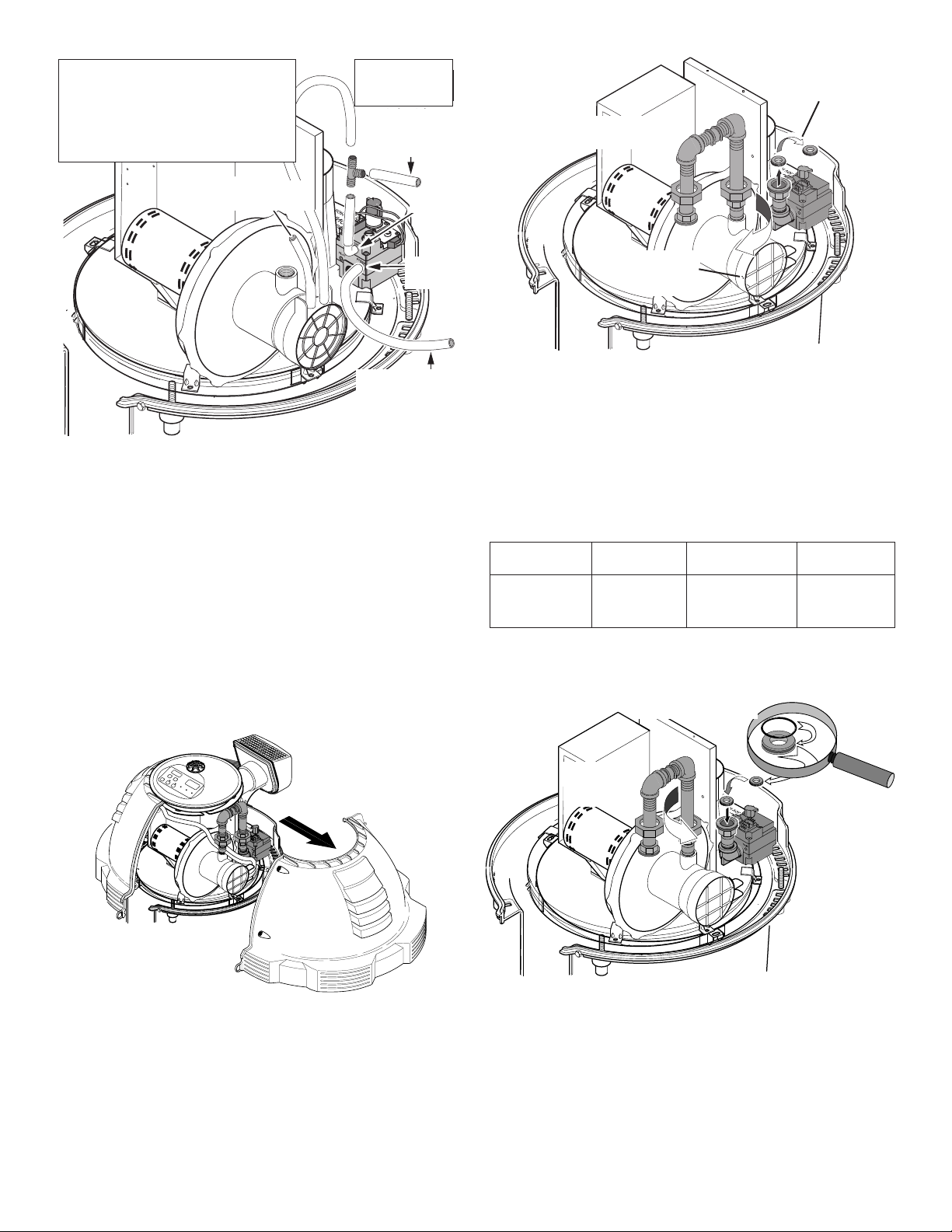

d’extrémité, comme il est illustré à la Figure 1 (en haut, à droite).

Ne pas essayer de régler l’arrivée du gaz en modifiant le

réglage du régulateur. Un bon réglage du régulateur de gaz est

indispensable pour maintenir une bonne combustion et ce

réglage ne doit pas être modifié.

Diamètres recommandés des

tuyaux pour le gaz propane

0 à 25 pi 26 à 50 pi 51 à 100pi 101 à 200 pi 201 à 300 pi

Modèle (0 à 7,6M) (7,6-15M) (15-31M) (31-62M) (62-92M)

200 3/4 po 3/4 po 1 po 1 po 1-1/4 po

333 3/4 po 1 po 1 po 1-1/4 po 1-1/4 po

400 1 po 1 po 1-1/4 po 1-1/4 po 1-1/2 po

Tableau 1

NOTA : Avant de convertir le chauffe-piscine/spa, procéder aux

branchements nécessaires sur la nouvelle arrivée de gaz en

observant les instructions figurant dans la Notice d’utilisation du

chauffe-piscine/spa.

Vérifier les pressions régulées maximum et minimum de l’arrivée

du gaz. Ces pressions doivent correspondre à la plage indiquée

sur la plaque de conversion.

Méthode de conversion

(du gaz naturel au gaz propane)

1. Couper le courant parvenant au chauffe-piscine/spa; arrêter

la pompe; fermer le robinet de gaz alimentant le chauffe-

piscine/spa.

2. Déboulonner les moitiés supérieures de l’enceinte et les

séparer (voir la Figure 2).

3. Dévisser complètement le raccord union de 3/4 de pouce de

la conduite de gaz se trouvant la plus près de la soupape à

gaz mixte.

4. Desserrer le raccord union de 3/4 de pouce de la

conduite de gaz qui se trouve directement au-dessus du tube

d’arrivée d’air.

5. Desserrer le collier retenant la conduite de gaz sur le

support de commande supérieur, puis éloigner la conduite de

gaz (voir la Figure 3).

6. Sortir l’ajutage de gaz et le joint torique qui se trouvent dans

le raccord union le plus proche de la soupape à gaz mixte.

7. Poser le joint torique dans l’ajutage de conversion au propane.

Confirmer que le diamètre de l’ajutage pour le propane livré

avec le nécessaire est le bon (voir le Tableau 2).

Tableau 2 : Code des diamètres des ajutages de

rechange pour le propane

Nos de Lettres Diamètre

Modèles pièce d’identification (po)

SR/SRC400 42001-0341 D 0,409

SR/SRC333 42001-0351 E 0,340

SR/SRC200 42001-0361 F 0,244

8. Introduire bien d’équerre l’ajutage de propane dans le

raccord union de la conduite de gaz le plus proche de la

soupape à gaz mixte (voir la Figure 4).

9. Ramener la conduite de gaz et l’autre moitié du raccord

union en position et serrer fermement les deux moitiés du

raccord union.

10. Serrer le collier retenant la conduite de gaz sur le support de

commande supérieur.

11. À l’aide d’une clé hexagonale coudée de 3/16 de pouce,

déposer le bouchon de l’orifice «PRESSURE TAP» côté sortie

de la soupape à gaz mixte.

2801 0497

Déposer

l’ajutage

Tube

d’arrivée

d’air

Éloigner la conduite

de gaz

2809 0497

Poser le joint torique

Poser

l’ajutage

Rebrancher

la conduite

de gaz

Figure 4 : Poser l’ajutage; rebrancher les raccords unions.

Figure 3 : Éloigner la conduite de gaz

2585 0497

Figure 2 : Séparer les moitiés de l’enceinte

2788 0397

To High Side

of Differential

Pressure Gauge

Connection for

Test

To Air Flow

Switch

To Low Side of

Differential

Pressure Gauge

Press

Tap

Vent

NOTICE: The gas piping and

unions have been omitted for

clarity; make this test with all

gas piping connected (as for

normal service).

Figure 1 : Branchement de la prise «Vent» de la soupape à

gaz sur l’arrivée du mélangeur

Branchement

pour procéder

aux contrôles.

Nota : Pour que l’illustration soit plus

claire, les tuyaux et les raccords

unions pour le gaz ne sont pas illus-

trés; procéder à ce contrôle alors que

tous les tuyaux de gaz sont branchés

(comme lors d’un entretien normal).

Vers le côté bas

du manomètre

différentiel

Vers le contacteur

du débit d’air Évent

Prise de

pression

Vers le côté haut

du manomètre

différentiel

12. Brancher un raccord cannelé de 1/8 de pouce NPT dans

l’orifice «PRESSURE TAP» côté sortie de la soupape à gaz

mixte. Brancher un tube souple sur le côté bas d’un

manomètre différentiel ou d’un manomètre à tube incliné.

Cet instrument permettra de mesurer la basse pression

(sortie), qui exige un degré élevé de résolution.

13. À l’aide d’une clé hexagonale coudée de 3/16 de pouce,

déposer le bouchon qui se trouve au-dessus de l’arrivée de la

soupape à gaz mixte. Poser un raccord cannelé de 1/8 de

pouce MPT dans cet orifice. Brancher un tube souple sur le

côté haut du manomètre haute pression. Ce manomètre

permettra de mesurer la pression de l’arrivée (admission).

S’assurer que la plage du manomètre est adéquate pour

indiquer une pression d’au moins 14 po à la colonne d’eau,

ce qui est la pression maximum pour ce chauffe-piscine/spa.

14. Ouvrir le robinet d’arrivée du gaz.

15. Avant de faire fonctionner le chauffe-piscine/spa, s’assurer, à

l’aide d’une solution savonneuse, qu’aucun des raccords de

gaz ne fuit.

Risque d’incendie ou d’explosion. Ne

jamais utiliser une flamme nue pour procéder au contrôle

des fuites.

Le chauffe-piscine/spa et sa soupape à gaz mixte doivent être

débranchés de l’arrivée de gaz pendant que l’on procède à

un contrôle de la pression de l’arrivée du gaz si les pressions

de contrôle sont supérieures à 1/2 lb/po2(3,5 kPa).

Le chauffe-piscine/spa doit être isolé de l’arrivée de gaz en

fermant ses robinets pendant que l’on procède à un contrôle

de la pression de l’arrivée du gaz si les pressions de contrôle

sont égales ou inférieures à 1/2 lb/po2(3,5 kPa).

16. Rétablir le courant alimentant le chauffe-piscine/spa et

démarrer la pompe.

17. Mettre le chauffe-piscine/spa en marche.

NOTA : Si l’on utilise un manomètre à tube incliné, fermer le

robinet de l’instrument pour que le liquide ne soit pas aspiré

lorsque la soufflante démarrera.

18. Après que le brûleur se soit allumé, confirmer que la

pression d’arrivée de gaz se situe entre 4 et 14 pouces à la

colonne d’eau. Si la pression d’arrivée de gaz chute sous

cette plage lorsque le brûleur s’allume, le débit de la

conduite de gaz est peut-être inadéquat et son diamètre

devra peut-être être augmenté.

19. Pendant que le brûleur est toujours allumé, débrancher le

tube en plastique branché entre l’orifice «VENT» de la

soupape à gaz mixte et l’arrivée du mélangeur de la

soufflante. Le manomètre doit alors indiquer 0,2 pouce (±0,1

pouce) à la colonne d’eau. (Étant donné que la prise de

pression est branchée sur le côté bas du manomètre, la pres-

sion est en fait négative.) Si la pression ne correspond pas à

la plage indiquée, appeler l’usine en composant le 1 800

752-0183. Ne pas essayer de régler soi-même la pression.

20. Arrêter le chauffe-piscine/spa, puis rebrancher le tube en

plastique entre l’orifice «VENT» et l’arrivée du mélangeur

de la soufflante. Déposer les raccords cannelés de prise de

pression et reposer les bouchons dans l’orifice «PRESSURE

TAP» et le côté arrivée de la soupape à gaz mixte en

appliquant, sur les filets, de la pâte d’étanchéité pour

raccords filetés approuvée pour le gaz naturel et le propane.

À l’aide d’une solution d’eau savonneuse, vérifier les rac-

cords à la recherche de fuites.

21. Reposer les couvercles sur l’enceinte du chauffe-piscine/spa

et serrer les boulons.

22. Allumer le chauffe-piscine/spa. S’assurer que l’allumage se

fait en douceur et que la combustion est normale sans bruit

ni pulsation inhabituels.

23. Faire fonctionner le chauffe-piscine/spa pendant au moins 10

minutes. Après au moins 10 minutes de fonctionnement

continu, introduire la sonde d’un analyseur de combustion

dans les gaz brûlés et mesurer le CO2ou le O2. Les plages

recommandées de CO2et d’O2pour la combustion du

propane sont indiquées ci-dessous. De préférence, ces

valeurs devraient se situer entre les deux extrêmes.

Tableau 3 : Plages de CO2et d’O2des gaz brûlés

CO2recommandé O2recommandé

Combustible (Base sèche) (Base sèche)

Propane De 9,2 % à 10,5 % De 4,9 % à 6,9 %

24. Si la combustion est satisfaisante et que les résultats de

l’analyse des gaz brûlés se situent dans la plage indiquée,

terminer la conversion en collant l’étiquette et la plaque de

conversion (ci-dessous).

25. IMPORTANT : Utiliser un marqueur indélébile à pointe fine,

indiquer, sur l’étiquette de conversion, la date de conversion,

de même que le nom et l’adresse des responsables ayant

effectué la conversion. Coller l’étiquette de conversion dans

l’emplacement réservé à cet effet, sur l’étiquette existante de

l’appareil. À l’aide d’un coton-tige imbibé d’alcool, nettoyer

la surface avant de coller l’étiquette. Enlever le protecteur de

l’adhésif et coller l’étiquette en exerçant une pression uni-

forme sur toute sa surface. Se reporter à la Figure 5.

Installation en haute altitude

Pour les installations à plus de 2 000 pieds (610 mètres), prévoir

un rendement calorifique inférieur du chauffe-piscine/spa de 4 %

tous les 1 000 pieds (305 mètres) d’élévation au-dessus du

niveau de la mer. Par exemple, à 3000 pieds (914 m) d’élévation,

détarez le chauffe-piscine de 12 %; à 5000 pieds (1524 m) d’élé-

vation, détarez le chauffe-piscine de 20 %.

APPELER LE SERVICE A LA CLIENTELE

POUR VALIDER VOTRE GARANTIE

Murietta, CAUnionCity, TNDelavan, WI Mississauga, Ont.

TO ACTIVATE WARRANTY

FOR CUSTOMER SERVICE

CALL

OU POUR

1-800-752-0183

COMPOSEZ LE

1-800-752-0183

Reg. No. 2,181,371

THISPOOLHEATERWAS

ANSIZ21.56-2001CSA4.7-2001

CERTIFIEDFORCOMPLIANCEWITH

FOROUTDOORINSTALLATION(USA& CANADA)

Minimumclearancesfromcombustible material: top-unobstructed6" fromsides, 6"from

back. Donot install this applianceunder anoverhandlessthan3 feet (914mm) fro thetop

oftheappliance. Theareaundertheoverhangmust beopenon3 sides.

Recommendedclearancesfor servicingare at least18" (457mm) unobstructedfromsides,

topandback.

This unit shall not beoperatedat watertemperaturesbelow50∞F(10∞C)

This heater is certifiedforinstallationoncombustible flooring.

L'appareil nedoit pasÈtre utilisesi la tempÈraturedelíeauest infÈrieure‡ 10∞C (50∞F)

Ceest certifiÈ pour ÍtreinstallÈ sur unsol combustible.

POURL'INSTALLATION¿ L'EXT…RIEUR

DÈgagement minimumavectoutesmatiËrescombustibles, dessusdÈgage, 152mmde

chaquecÙte, 152mm‡ l'arriËre. N'installezpascechauffe-piscinesousunsurplombse

trouvant ‡ moinsde914mmdudessusduchauffe-piscine. Lapartie setrouvant sousle

surplombdoit Ítreouverte surles3cÙtÈs.

This heater must beinstalledona firmandlevel baseandbeat least fivefeet(1524mm)

fromtheinsidewall of a pool unlessseparatedbyasolid fence, wall or other permanent

solid barrier.

Lechauffe-piscine/spadoit Ítre installÈ sur unesurfacefermeet plane‡ aumoins5 pieds

(1 524mm)dela paroi intÈriuere dela piscine‡ moinsqu'il soit sÈparÈ par uneclÙture

massive, unmuroutoute autre barrieremassivepermanent.

Foreitherindoor or outdoorinstallation(USAonly). For outdoorinstallationonly (Canada).

and6" fromvent. Minimumclearancesfromvent connectorto combustible surfaces,6".

Minimumclearancesfromcombustible material 6"fromsides,6"fromback, 6" fromceiling

FORINDOORINSTALLATION(USAonly)

Installer‡extÈrieure seulement (Canada).

Installer ‡l'intÈrieur ou‡ extÈrieure (Etats-Unis seulement).

LesdÈgagements recommandÈspour l'entretiensont d'aumoins18pouces(457mm)de

chaquecÙtÈ, au-dessuset ‡ l'arriËre, cespartiesdevant Ítre dÈgagÈes.

CERTIFIED

Maximumworkingpressure / Pressiondefonctionnement max 50PSI (345kPa)

Voltage: 120ACHertz: 60Phase: 1 Amperes: lessthan12/ infÈrieurs ‡ 12

Max. outlet temperature / TempÈrature desortie max: 135∞F (57,2 ∞C)

Minimumthermal efficiency / Rendement thermiquemin : 78percent / pourcentage

STA-RITEINDUSTRIESINC.

DELAVAN, WI 53115

293 WRIGHT STREET

toute autre appareil.

‡ PROXIMIT… de ce chauff-piscine ou de

d'autres liquides ou vapeurs inflammables

N'entreposez pas et n'utilisez pas de gax ni

POUR VOTRE S¤RET…

flammable vapors and liquids in the

VICINITY of this or any other appliance.

Do not store or use any gasoline or other

FOR YOUR SAFETY

Maximum inlet gas pressure / Pression max. du gax d'entrÈe : 14" wc (3.48 kPa)

Minimum inlet gas pressure / Pression min. du gaz d'entrÈe : 4" wc (0.99 kPa)

Manifold pressure / Pression d'admission : -0.2" wc (-0,498 kPa)

Do not substitute any other

gas control.

at -0.2" wc required.

Negative pressure regulator set

commande de gaz.

Ne remplacez pas toute autre

‡ -0,0498 kPa.

Le rÈgulateur de dÈpression doit Ítre rÈglÈ

COLLEZ LA PLAQUE DECONVERSION ICI

DANS LE CAS DES CHAUFFE-PISCINES CONVERTIS DU GNAU PROPANE

FOR UNITS CONVERTED FROMNATURAL GAS TO PROPANE GAS

PLACE CONVERSION PLATE DECAL HERE

POOL HEATER / CHAUFFE-PISCINE

MODELNO.

NDEMODEL

SERIALNO.

NDESERIE

DEBITCALORIFIQUE

INPUTRATING

TYPEDEGAZ

GASTYPE

DIAMETREDEL'ORIFICE

ORIFICESIZE

MODEL

SERIAL

XXXXXXXX

NATURAL

XXXXXXXX

77707-1361

See rating plate for minimum'

and maximum inlet gas

pressure, manifold presure

and input rating.

This pool heater was converted on (day-month-year)

Ce chauffe-piscine a ete converti le (anee-mois-jour)

to natural gas with Kit No.

pour funtionner sau gaz naturel a l'aide de la trousse

(Name and address of organization making this conversion, who accepts responsibility for the correctness of this conversion)

Place this label in the space provided on the rating plate located on the control box cover.

Collez cette etiquette dans l'espace prevu a cet effet sur le couvercle de la boite de commande.

Reportez-vous a la plaque signaletique

pour connaitre les pressions minimale

et maximale d'arrivee du gaz, la

pression dans la rampe d'admission et

la puissance calorifique.

77707-1361

See rating plate for minimum'

and maximum inlet gas

pressure, manifold presure

and input rating.

This pool heater was converted on (day-month-year)

Ce chauffe-piscine a ete converti le (anee-mois-jour)

to natural gas with Kit No.

pour funtionner sau gaz naturel a l'aide de la trousse

(Name and address of organization making this conversion, who accepts responsibility for the correctness of this conversion)

Place this label in the space provided on the rating plate located on the control box cover.

Collez cette etiquette dans l'espace prevu a cet effet sur le couvercle de la boite de commande.

Reportez-vous a la plaque signaletique

pour connaitre les pressions minimale

et maximale d'arrivee du gaz, la

pression dans la rampe d'admission et

la puissance calorifique.

GASTYPE

TYPEDE GAZ

ORIFICESIZE

DIAMETREDE L'ORIFICE

GASTYPE

TYPEDE GAZ

ORIFICESIZE

DIAMETREDE L'ORIFICE

PROPANE

.244 (6.20mm)

PROPANE

.244 (6.20mm)

PROPANE

Figure 5: Coller l’étiquette de conversion comme il est

illustré

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali STA-RITE Stufa

STA-RITE

STA-RITE SR200NA Manuale utente

Manuali Stufa popolari di altre marche

oventrop

oventrop Regucor Series Manuale utente

Blaze King

Blaze King CLARITY CL2118.IPI.1 Manuale utente

ELMEKO

ELMEKO ML 150 Manuale utente

BN Thermic

BN Thermic 830T Manuale utente

KING

KING K Series Guida

Empire Comfort Systems

Empire Comfort Systems RH-50-5 Guida rapida

Well Straler

Well Straler RC-16B Manuale utente

EUROM

EUROM 333299 Manuale utente

Heylo

Heylo K 170 Manuale utente

Eterna

Eterna TR70W Manuale utente

Clarke

Clarke GRH15 Manuale di istruzioni

IRSAP

IRSAP The Radiator Company Ovali Manuale utente

Empire Heating Systems

Empire Heating Systems WCC65 Manuale utente

Wetekom

Wetekom 92 86 43 Manuale utente

Desa

Desa SPC170-F Manuale utente

Watlow

Watlow Watrod Electric Tubular Heaters Manuale utente

Haverland

Haverland ECO-DRY GPS Series Manuale elenco delle parti

Stelpro

Stelpro ASILVC2060 Series Manuale utente
