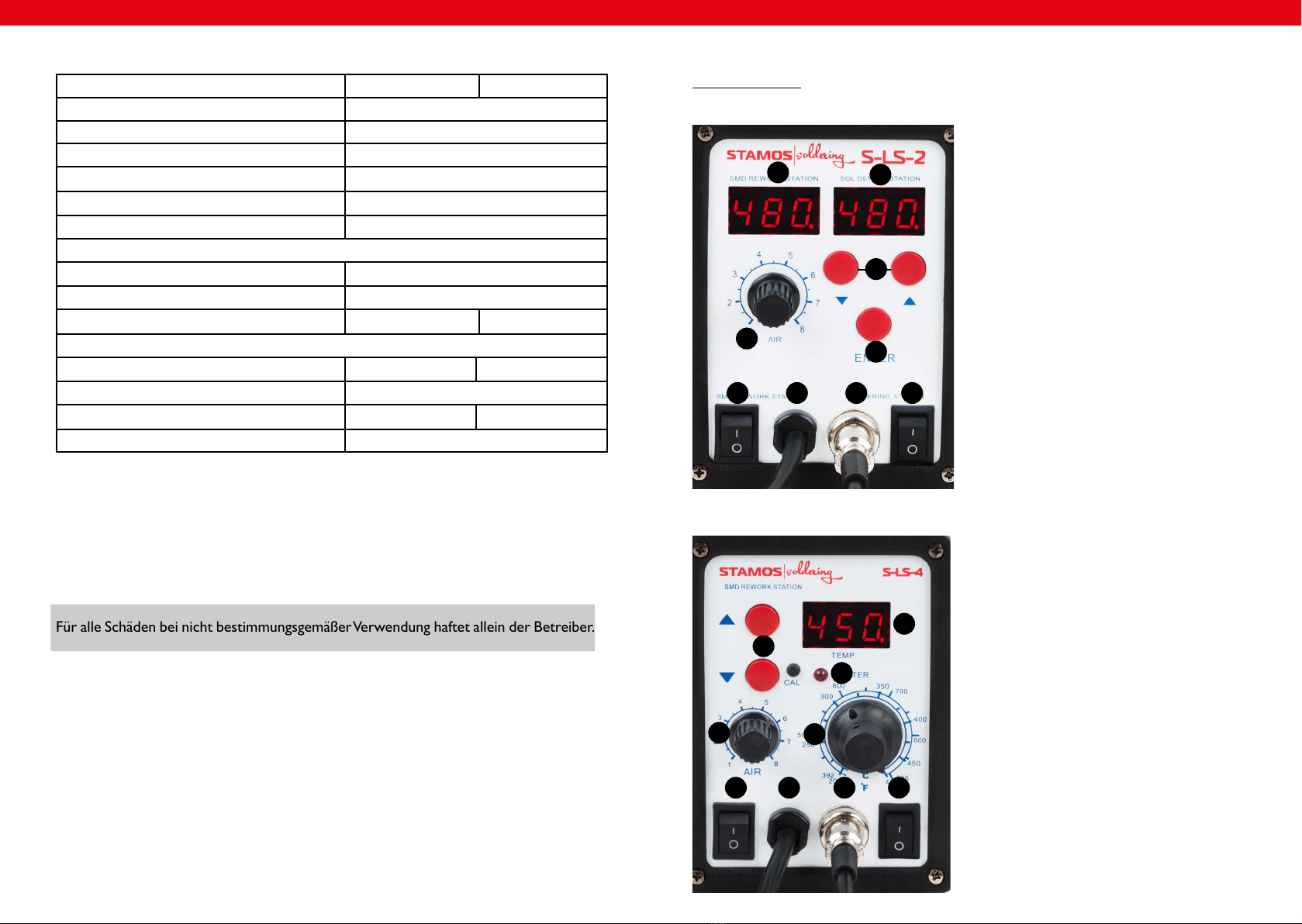

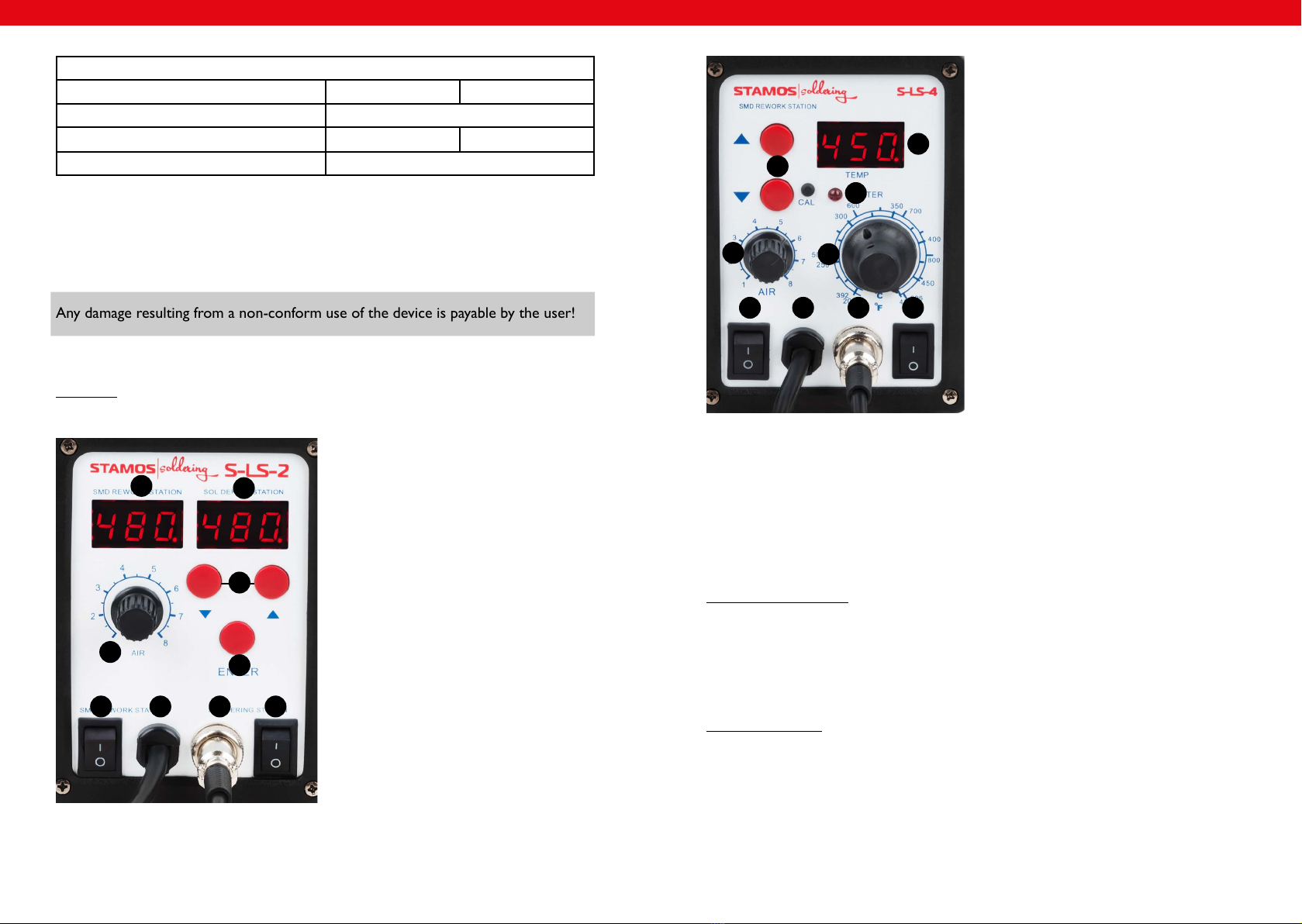

BEDIENUNG DER HEISSLUFT-ENTLÖTSTATION 6103: S-LS-4
1. Das Gerät auf einer stabilen Unterlage anbringen; den Heißluft-Entlöter in der
Halterung unterbringen.
2. Das Netzkabel zur Stromversorgung des Gerätes anschließen; die entsprechende
Düse am Heißluft-Entlöter anbringen.
3. Das Gerät mit dem Hauptschalter, der sich an der Rückseite des Gerätes selbst
bendet, verbinden, den Heißluft-Entlöter mit Schalter (1) verbinden, anschlie-
ßend beginnt der Heißluft-Entlöter sich zu erhitzen.

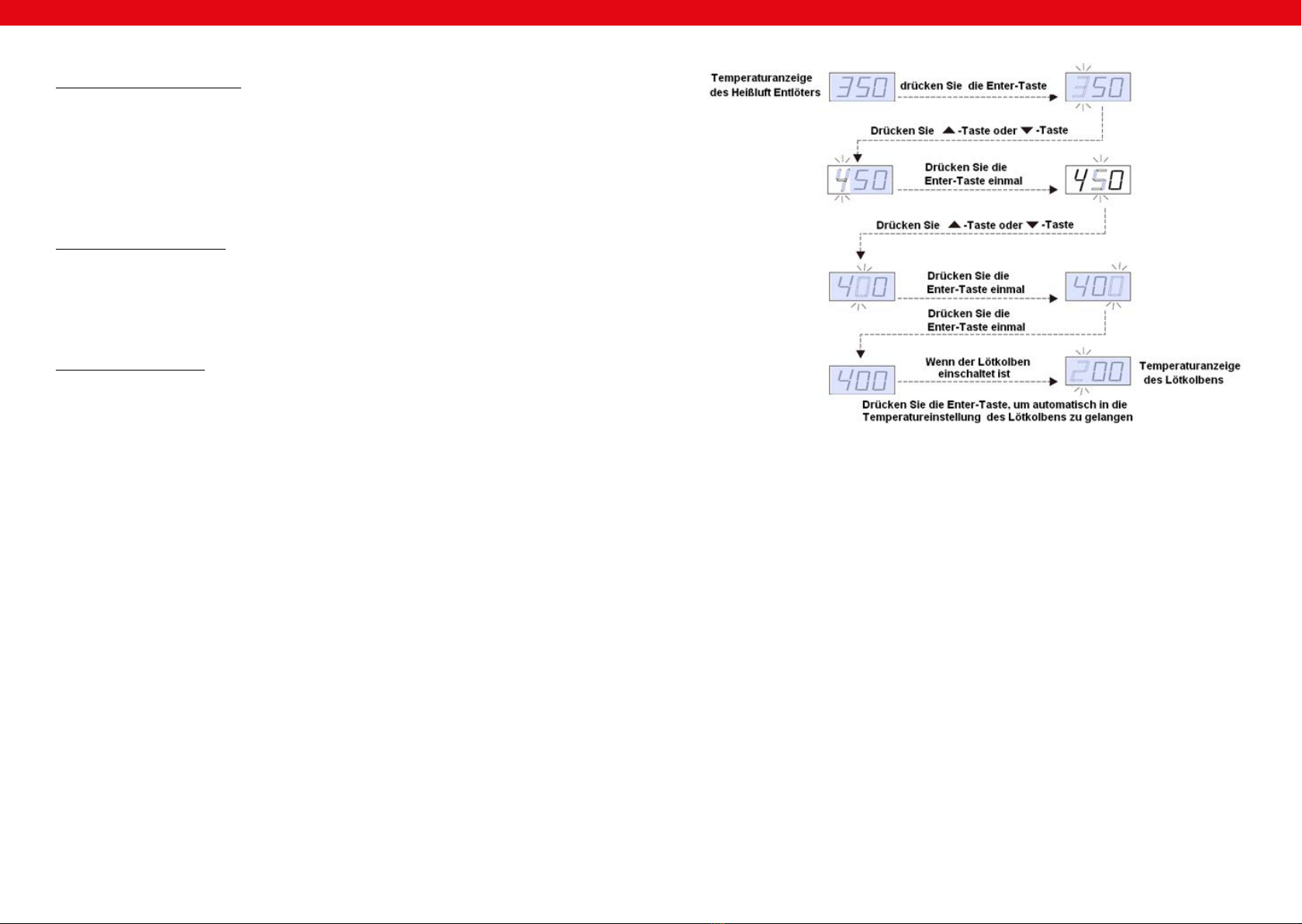

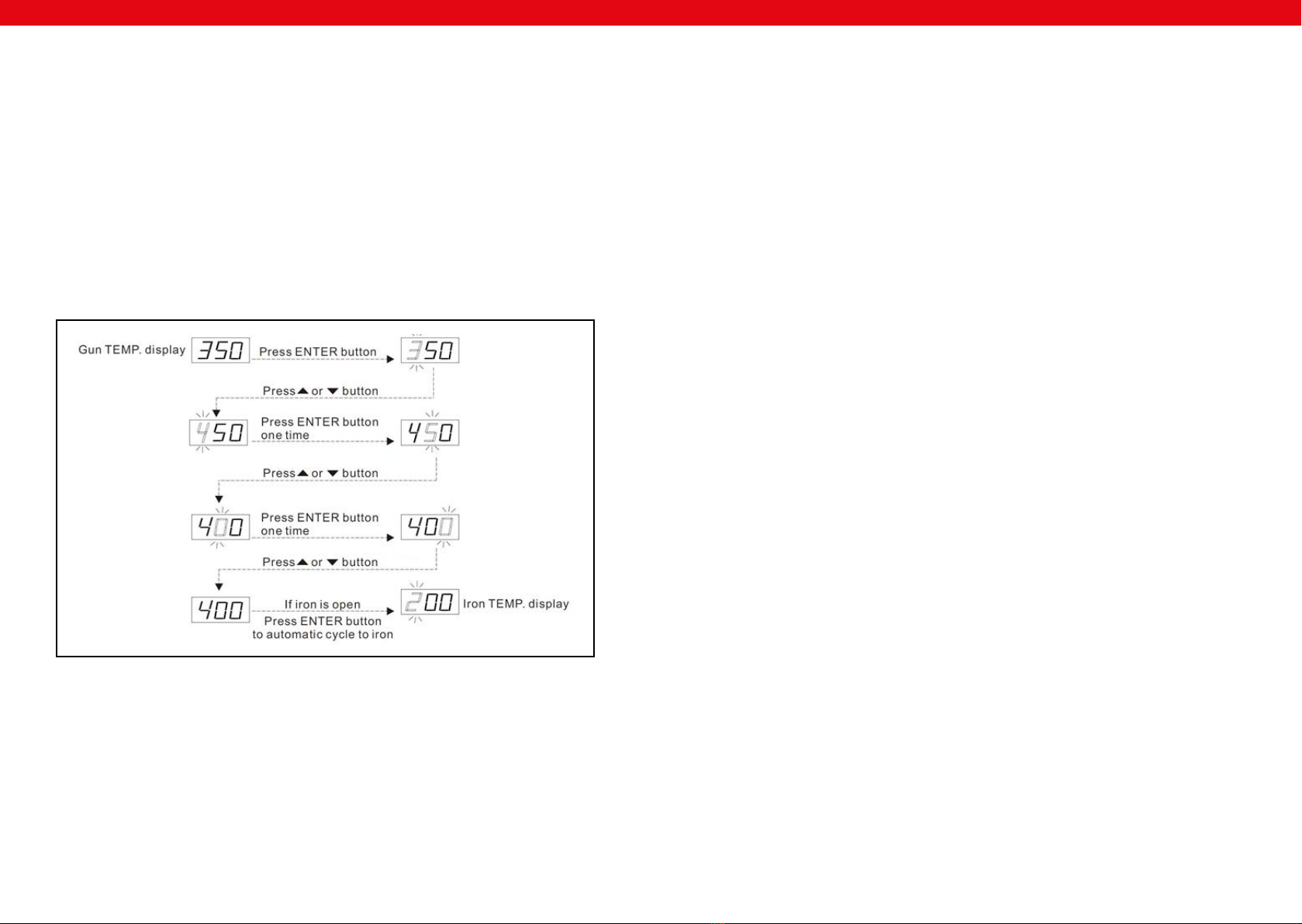

4. Die Temperatur über die Knöpfe (8) einstellen.
5. Einstellung der Luftzufuhr: Die gewünschte Luftzufuhr mithilfe des Luftmengenre-
gulators (9) einstellen.
6. Nach abgeschlossener Arbeit den Heißluft-Entlöter in der Halterung unterbrin-
gen und über den Schalter (1) ausschalten.
7. Wenn das Gerät über einen längeren Zeitraum nicht verwendet wird, sollte es
von der Stromversorgung getrennt werden.
BEDIENUNG DER LÖTSTATION 6103: S-LS-4
1. Das Gerät auf einer stabilen Unterlage anbringen; den Lötkolben in der Halte-
rung unterbringen.
2. Das Netzkabel zur Stromversorgung des Gerätes anschließen; die entsprechende
Spitze am Lötkolben anbringen.
3. Das Gerät mit dem Hauptschalter, der sich an der Rückseite des Gerätes selbst
bendet, verbinden und den Lötkolben mit Schalter (4) verbinden; der Lötkolben
beginnt, sich zu erwärmen.
4. Die gewünschte Temperatur mit Knopf (5) einstellen. Die Anzeige (6) leuchtet
nun auf.Wenn die Anzeige anfängt, regelmäßig zu pulsieren, bedeutet dies, dass
der Lötkolben die zum Arbeitseinsatz entsprechende Temperatur erreicht hat.
5. Nach abgeschlossener Arbeit den Lötkolben in der Halterung unterbringen und
über den Schalter (4) ausschalten.
6. Wenn das Gerät über einen längeren Zeitraum nicht verwendet wird, sollte es
von der Stromversorgung getrennt werden.
ALLGEMEINE ANMERKUNGEN
1. Wenn das Display „---” anzeigt bedeutet dies, dass die Ausgangstemperatur unter
100 ⁰C liegt und die Heißluft-Entlötstation sich im Modus „STAND BY” bendet.
Der Heißluft-Entlöter bendet sich in der Halterung.
2. Wenn das Display „S-E”, bedeutet dies, dass der Lötkolben nicht angeschlossen
ist; es kann sein, dass bei der Heißluft-Entlötstation ein Problem mit dem Sensor
vorliegt.
3. Beim Einschalten des Gerätes müssen sich beide Kolben in der jeweiligen Halte-
rung benden.
4. Man muss sicher gehen, dass die Spitze des Lötkolbens sauber ist und keine Hin-
dernisse oder Blockaden aufweist.
5. Während der Nutzung kleinerer Düsen ist daran zu denken, dass die Luftzufuhr
der montierten Düse entspricht, sowie, um zu vermeiden, dass der Heißluft-Ent-
lötstation beschädigt wird, dass keine zu hohe Luftzufuhr zusammen mit zu hoher
Temperatur über einen zu langen Zeitraum stattndet.
6. Je nach den Erwartungen des Benutzers können verschiedene Einstellungen des
Luftdurchlaufs geringfügigeTemperaturunterschiede hervorrufen. Der minimale
Abstand zwischen der Spitze der Heißluft-Entlötstation und dem zu bearbeiten-
den Gegenstand beträgt 2 mm.
7. Bitte eine gute Luftzufuhr in den Räumen sichern, in welchen das Gerät verwen-
det wird. Darüber hinaus sollte dieses an einem gut belüfteten Ort unterge-
bracht werden, damit die Abfuhr von Wärme gewährleistet wird.
SICHERHEITSHINWEISE
1. Die Düsen dürfen nicht unter Kraftanwendung installiert werden. Hierzu keine
Zangen oder Pinzetten benutzen.
2. Die Düsen und die Endstücke erst auswechseln, wenn sie vollkommen erkaltet
sind.
3. Es ist untersagt, das Gerät in der Nähe leicht entzündbarer Gase, Bestandteile
oder vergleichbarer Substanzen einzusetzen. Die Düsen und die Kolben wie auch
die der Heißluft-Entlötstation entströmende Luft haben eine sehr hohe Tempe-
ratur. Berühren, genauso wie das direkte Ausrichten auf den Körper und das Ge-
sicht, sind untersagt, daVerbrennungen eintreten können.
4. Nach längerem Einsatz der Heißluft-Entlötstation kann sich am Endstück Staub
ansetzen. Dieser ist regelmäßig zu entfernen, damit die Luftdurchlässigkeit nicht
beeinträchtigt wird.
5. Eine zu hohe Arbeitstemperatur des Lötkolbens kann die Funktionsfähigkeit der
Endstücke beeinträchtigen.
6. Die Lötspitze muss regelmäßig mithilfe eines Schwammes oder mit Flussmitteln
gereinigt werden, um das Oxidieren der Spitze zu vermeiden.

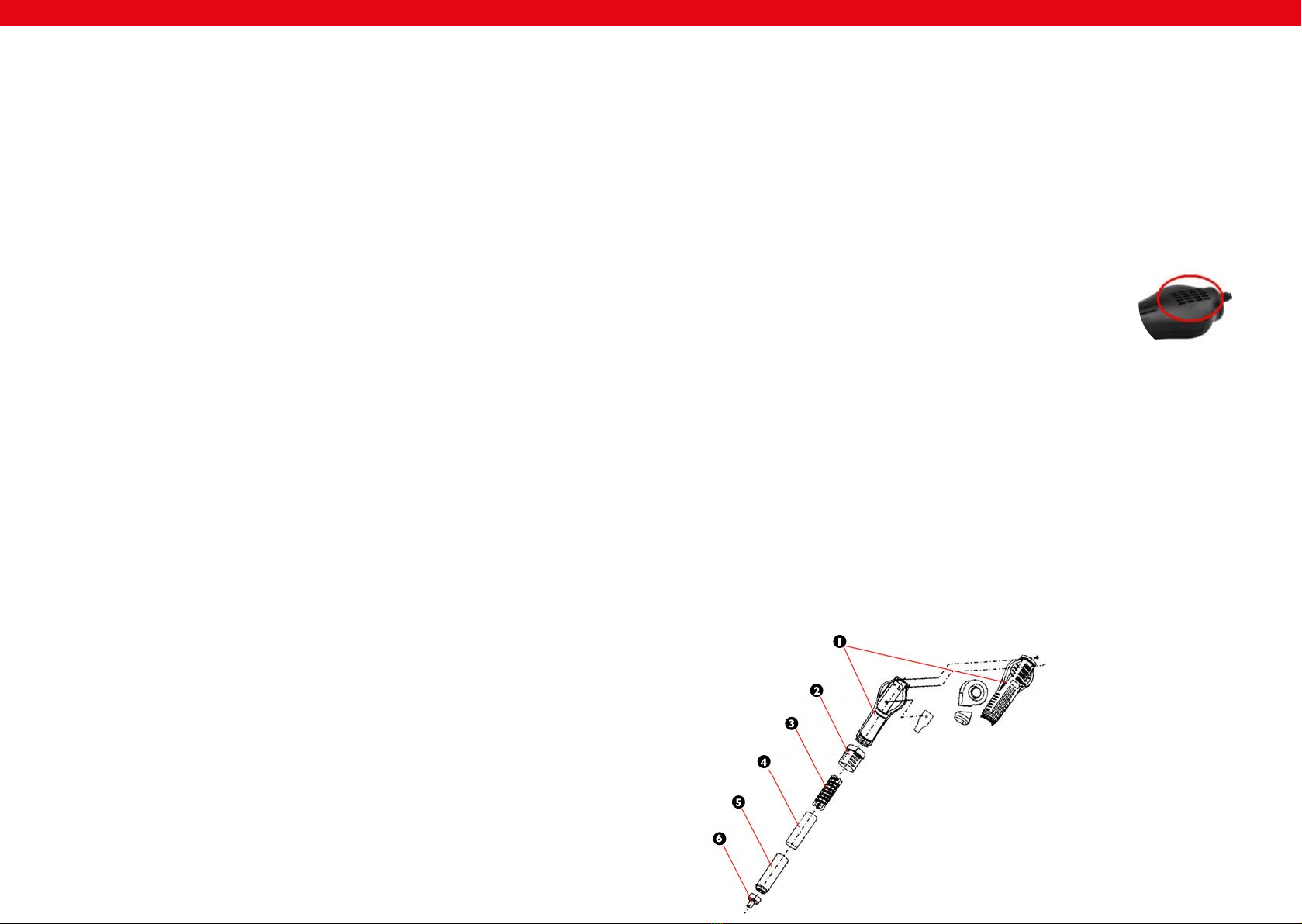

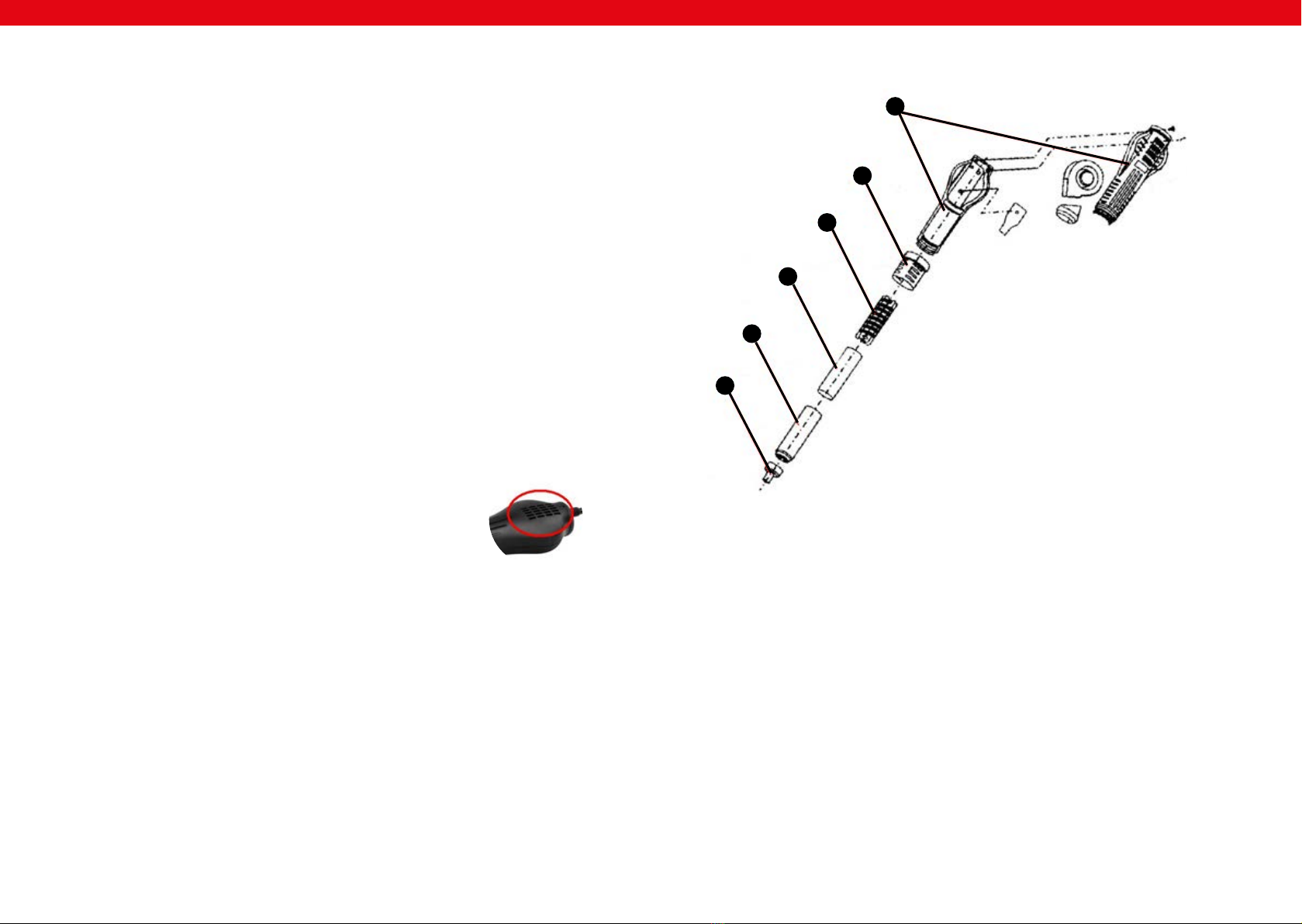

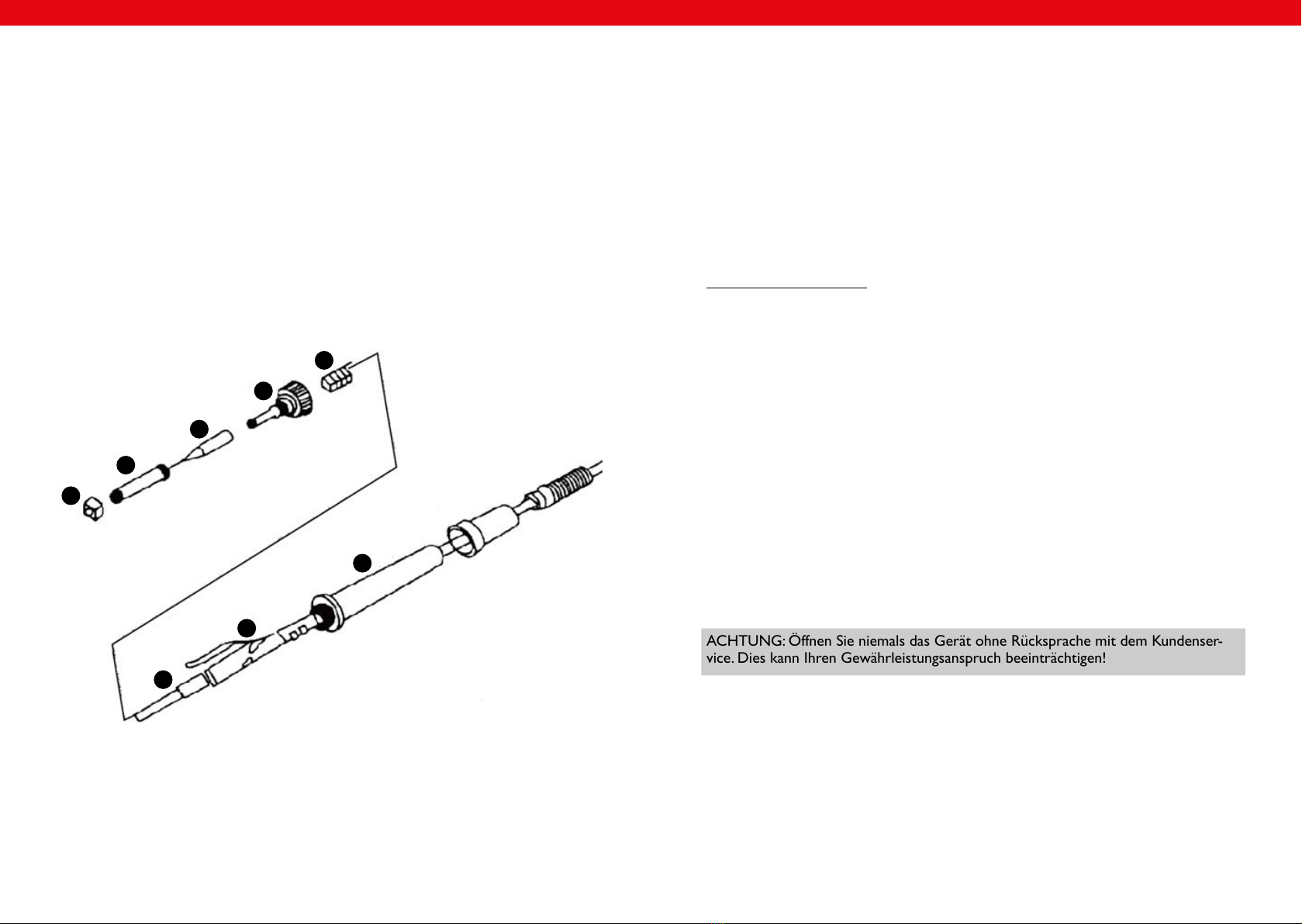

1. Gehäuse der Heißluft-Entlötstation
2. Griffelement
3. Heizelement
4. Abschirmung des Heizelements
5. Ablassröhre
6. Düse
8
ACHTUNG:Verdecken Sie während des Arbeitens
nicht die Lufteinlässe am Heißluft-Entlöter, dies
kann zu Schäden am Lüfter und der Heizeinheit
führen.
