STARLANE STEALTH GPS-4 Manuale utente

STEALTH GPS-4

and

STEALTH GPS-4 LITE

Installation and operation manual.

Manuale d’installazione e uso.

STEALTH GPS-4 is an automatic laptimer

developed with double satellite

GPS + GLONASS technology and process

algorithms used in the most advanced

airborne systems.

Its features make it the most advanced,

complete and easy instrument for

all the riders of:

Motorbikes and Scooters.

STEALTH GPS-4 è un cronometro

automatico basato su doppia tecnologia

satellitare GPS + GLONASS e algoritmi di

calcolo utilizzati nei più moderni sistemi

dell'aviazione.

Le sue caratteristiche lo rendono lo

strumento più avanzato, completo e

semplice per tutti i piloti di:

Moto - Scooter.

http://www.starlane.com/en_downloads.htm

http://www.starlane.com/downloads.htm


2

Contents
Introduction...............................................................4

Functions....................................................................4

Front Panel.................................................................4

Installation.................................................................6

Assembly....................................................................6

Position and Orientation ...........................................6

IMPORTANT! ..............................................................6

READ CAREFULLY THE FOLLOWING INDICATIONS
BEFORE PROCEEDING WITH THE INSTALLATION ...6

Important for Go Kart, Mini Moto, Pit Bike and other
2 Stroke Vehicle users ...............................................8

Power supply..............................................................8

Connection with the 12V battery of the vehicle ....8

Updating the firmware...............................................8

Checking the Firmware version installed ...............9

Downloading the update .......................................9

Follow the procedure described by the DigiRace-
MMX software manual to download and install the
latest Firmware update..........................................9

Usage .......................................................................10

Turning ON/OFF the device......................................10

Multi-page menu......................................................10

GPS signal acquisition...............................................11

Configuration ...........................................................11

Setting the Freeze Time .......................................11

Aligning the GPS clock to the local timezone .......12

Selection of the units of measurement................12

Energy saving and Auto Power-Off...........................13

How to set the lap triggers on Starlane devices......14

SAFD-2 automatic positioning function....................15

Track management ..................................................16

Learning the Finish Line and Intermediate positions16

Storing the coordinates of the Finish Line and
Intermediate positions.........................................18

Loading the track coordinates .............................18

Automatic track recognition ................................19

Analysis of the stored times.................................20

Managing the Hour Meters......................................21

Resetting the Hour Meters ..................................21

Memory Management .............................................22

Session recording.................................................22

Checking the memory in use................................23

Contenuti
Introduzione.............................................................. 4

Funzioni ..................................................................... 4

Pannello Frontale ...................................................... 4

Installazione.............................................................. 6

Montaggio ................................................................. 6

Posizione e Orientamento ........................................ 6

IMPORTANTE!............................................................ 6

LEGGERE ATTENTAMENTE LE PRESENTI
INDICAZIONI PRIMA DI PROCEDERE CON
L’INSTALLAZIONE................................................... 6

Importante per utenti di Go Kart, Mini Moto, Pit Bike
e altri Veicoli 2 Tempi ............................................... 8

Alimentazione............................................................ 8

Connessione alla batteria a 12V del veicolo ........ 8

Aggiornamento del firmware .................................... 8

Verifica della versione di Firmware installata........ 9

Scarico dell’aggiornamento................................... 9

Seguire la procedura indicata sul manuale del
software DigiRace-MMX per eseguire
correttamente l’aggiornamento all’ultima versione
di Firmware. .......................................................... 9

Uso ...........................................................................10

Accensione e spegnimento del dispositivo ...............10

Menu multipagina ....................................................10

Acquisizione del segnale GPS....................................11

Configurazione .........................................................11

Impostazione del tempo di visualizzazione a fine
giro.......................................................................11

Allineamento dell’orologio GPS con il fuso orario 12

Selezione delle unità di misura.............................12

Risparmio energetico e autospegnimento....................13

Come impostare i traguardi sui dispositivi Starlane14

Funzione di posizionamento automatico SAFD-2 ....15

Gestione circuiti........................................................16

Apprendimento della linea di traguardo e degli
intermedi..............................................................16

Memorizzazione delle coordinate di Traguardo e
Intermedi .............................................................18

Richiamare le coordinate di un circuito................18

Riconoscimento automatico del circuito..............19

Analisi dei tempi memorizzati ..............................20

Gestione dei Contaore..............................................21


3
Memory clearing..................................................23

Formatting the Memory ......................................24

EXTERNAL USB MEMORY MANAGEMENT................25

Data download.........................................................25

Device name.............................................................25

Track load.................................................................25

Track export .............................................................26

Cleaning the surfaces ...............................................27

Warranty..................................................................27

Notes........................................................................27

Azzeramento dei Contaore...................................21

Gestione della memoria ...........................................22

Registrazione delle sessioni..................................22

Verifica della memoria utilizzata ..........................23

Cancellazione della memoria ...............................23

Formattazione della Memoria..............................24

GESTIONE DELLA MEMORIA USB ESTERNA ..............25

Scarico dati ...............................................................25

Nome del dispositivo................................................25

Caricamento dei circuiti............................................25

Esportazione dei circuiti ...........................................26

Pulizia delle superfici ................................................27

Garanzia ...................................................................27

Note..........................................................................27

Introduction

Functions

STEALTH GPS-4 carries out the following

basic functions:

GPS Laptimer.

Double Hour Meter.

GPS Tachometer.

Clock.

Measuring and recording of the track

paths that can be analysed by means of

the DigiRace-MMX that can be down-

loaded for free from

www.starlane.com .

Note: the Stealth GPS-4 Lite version

comes with the same laptiming

features as the normal non Lite, and

uploads to the PC the report table of

laptimes, split times and maximum

speeds of each lap but it does not

acquire the trajectories and is not

expandable with RID optional modu-

les, these features can be enabled at

any time as an upgrade directly from

the site www.starlane.com website.

Introduzione

Funzioni

STEALTH GPS-4 svolge le seguenti funzioni

base:

Cronometro GPS.

Doppio Contaore.

Tachimetro GPS.

Orologio.

Acquisizione e registrazione delle

traiettorie di pista analizzabili con il

Software DigiRace-MMX scaricabile

gratuitamente dal sito

www.starlane.com .

Nota: la versione Stealth GPS-4 Lite ha

le stesse funzionalità cronometriche di

quella normale non Lite e consente di

scaricare su PC la tabella di tempi , in-

tertempi e velocità massime di ogni giro

ma non acquisisce le traiettorie e non è

espandibile con i moduli RID opzionali,

tali funzionalità possono essere attivate

in qualsiasi momento come upgrade di-

rettamente dal sito www.starlane.com.

Front Panel

The Best Lap LED, the back-lit display and

the 4-key keypad are located on the front

panel.

Pannello Frontale

Sul Pannello Frontale si trovano il LED Best

Lap, il display retroilluminato e la tastiera a

4 tasti.

The “Best Lap” LED is a very useful func-

tion to immediately give immediate in-

formation on a better performance with-

out distracting the driver by making him

read the display.

If the “BEST LAP” LED lights on it

means a better time compared to the

previous lap.

If the “BEST LAP” LED blinks it means

you have just closed your best lap time

of the session in progress.

The “BEST LAP” LED also works for the in-

termediates if they have been set.

Il LED “Best Lap” è una funzione molto utile

per dare informazioni immediate sul mi-

glioramento della prestazione senza di-

strarre il pilota per la lettura del display.

Il LED “BEST LAP” si illumina fisso se

viene migliorato il tempo rispetto al gi-

ro precedente.

Il LED “BEST LAP” lampeggia se il giro

appena concluso è il migliore della ses-

sione in corso.

Il LED “BEST LAP” funziona anche al pas-

saggio sugli Intermedi se questi sono stati

impostati.

Installation

Assembly

STEALTH GPS-4 is easily installed in the

windshield of a Motorbike, on the fork

plate, on the steering wheel of a Go Kart,

or on the dashboard of a Car.

Fix STEALTH GPS-4 with supplied adhesive

Dual Lock System or the elastic support

kit.

Installazione

Montaggio

STEALTH GPS-4 si installa facilmente nel

cupolino di una moto, sulla piastra forcella,

sul volante di un go Kart, o sul cruscotto di

un’auto.

Fissare STEALTH GPS-4 con il sistema Dual

Lock a strappo fornito o con il kit di sup-

porti elastici.

Position and Orientation

The GPS antenna of STEALTH GPS-4 is

positioned in the middle of the upper side.

In order to allow the most rapid

satellites acquisition and the best

trajectories and lap times detection, it is

recommended a vertical installation or

slightly inclined. The horizontal positioning

can allow any case the use of the device

but with not optimal reception conditions.

Posizione e Orientamento

L’antenna GPS di STEALTH GPS-4 è

posizionata nella zona alta centrale.

Per consentire la più rapida acquisizione

dei satelliti ed il miglior rilevamento delle

traiettorie e dei tempi sul giro, è

consigliata un’installazione verticale o

leggermente inclinata dello strumento. Il

posizionamento orizzontale può consentire

comunque l’utilizzo del dispositivo ma con

condizioni di ricezione non ottimali.

IMPORTANT!

READ CAREFULLY THE FOLLOWING

INDICATIONS BEFORE PROCEEDING WITH

THE INSTALLATION

As any other electronic, or just electric de-

vice (see dashboards, relays or fuses), al-

ways comes mounted on rubber to void

the inexorable damages caused by vibra-

tions; also the present apparatus must be

installed following carefully such precau-

tion.

IMPORTANTE!

LEGGERE ATTENTAMENTE LE PRESENTI

INDICAZIONI PRIMA DI PROCEDERE CON

L’INSTALLAZIONE

Come ogni dispositivo elettronico, o anche

solo elettrico (vedi cruscotti, relay o

fusibili), viene sempre montato su gomma

per evitare gli inesorabili danni causati

dalle vibrazioni; anche il presente apparato

deve essere installato seguendo

accuratamente tale precauzione.

IMPORTANT:

To protect STEALTH GPS-4 against

vibrations, never fix it rigidly to the

vehicle and make sure it will never be

in contact with any rigid part thereof.

IMPORTANTE: Per proteggere

STEALTH GPS-4 dalle vibrazioni, non

fissarlo mai in modo rigido al veicolo e

controllare che non abbia alcuna parte

in contatto con organi rigidi del mezzo.

Damages caused by vibrations due to

wrong mounting show as initial display

malfunctioning and possible interruptions

of the internal contacts of the electronic

board which bring to issues of different

nature and often not repairable.

We remind you that damages caused

by wrong installation are not covered

by warranty as they are not due to

production defects of the apparatus.

I danni causati dalle vibrazioni per errato

montaggio si presentano sotto forma di

iniziale malfunzionamento del display e

possibili interruzioni delle piste interne sul-

la scheda elettronica che causano malfun-

zionamenti di vario tipo e spesso non ripa-

rabili.

Si ricorda che i danni causati da errata

installazione non sono coperti da garan-

zia in quanto non imputabili a difettosi-

tà di fabbrica dell’apparato.

Important for Go Kart, Mini Moto, Pit

Bike and other 2 Stroke Vehicle users

On Go Kart, Mini moto and all the vehicles

with strong electromagnetic emissions

due to the ignition system, you must use

spark plug caps of shielded type with

5000ohm internal resistor or spark plugs

with internal resistor, often marked with

the “R” letter in the code (e.g. NGK

BR10EG instead of the normal B10EG).

Not using shielded cap or spark plug can

caused the device hanging while the

engine is running, requiring to unplug the

power supply to restart the unit and the

execution of the “FORMAT MEMORY”

command in the MEMORY menu to

restore the correct status of the internal

memory.

Importante per utenti di Go Kart, Mini

Moto, Pit Bike e altri Veicoli 2 Tempi

Su Go Kart, Mini moto e tutti i veicoli

con forti emissioni elettromagnetiche

per via del sistema di accensione, è ne-

cessario utilizzare cappucci candela

schermati con resistenza interna da

5000 ohm oppure candele nella versio-

ne con resistenza interna, spesso con-

traddistinte dalla lettera “R” nella sigla

(esempio NGK BR10EG anziché la nor-

male B10EG). Il mancato uso di pipetta

o candela schermata può causare il

bloccaggio del dispositivo a motore ac-

ceso, richiedendo lo

scollegamento dell’alimentazione per

riavviarlo e l’esecuzione del comando

“FORMAT MEMORY” nel menù

MEMORY per ripristinare l’adeguato

stato di

funzionamento della memoria interna.

Power supply

You can supply STEALTH GPS-4 by means

of a 12V battery of the vehicle or with

specific external accessory batteries.

Alimentazione

È possibile alimentare STEALTH GPS-4 tra-

mite la batteria a 12V del veicolo oppure

con le specifiche batterie esterne accesso-

rie.

Connection with the 12V battery of the

vehicle

Connect the Red wire of the supplied ex-

tension with the 12V Positive of the vehi-

cle battery and the Black wire with an

earth point on the frame or, even better,

directly with the Negative of the battery.

Connessione alla batteria a 12V del vei-

colo

Collegare il filo Rosso della prolunga fornita

al Positivo 12V della batteria del veicolo e il

filo Nero ad un punto di massa sul telaio o,

meglio ancora, direttamente al Negativo

della batteria.

Updating the firmware

The software installed inside STEALTH

GPS-4 and intended to manage all func-

tionalities is referred to as Firmware.

You can update the firmware when new

versions with additional implementations

and/or improvements are made available

by Starlane.

Aggiornamento del firmware

Il software installato all’interno del

STEALTH GPS-4 e che ne gestisce tutte le

funzionalità ha il nome di Firmware.

È possibile aggiornare il Firmware quando

ne siano rese disponibili da Starlane nuove

versioni con implementazioni aggiuntive

e/o migliorie.

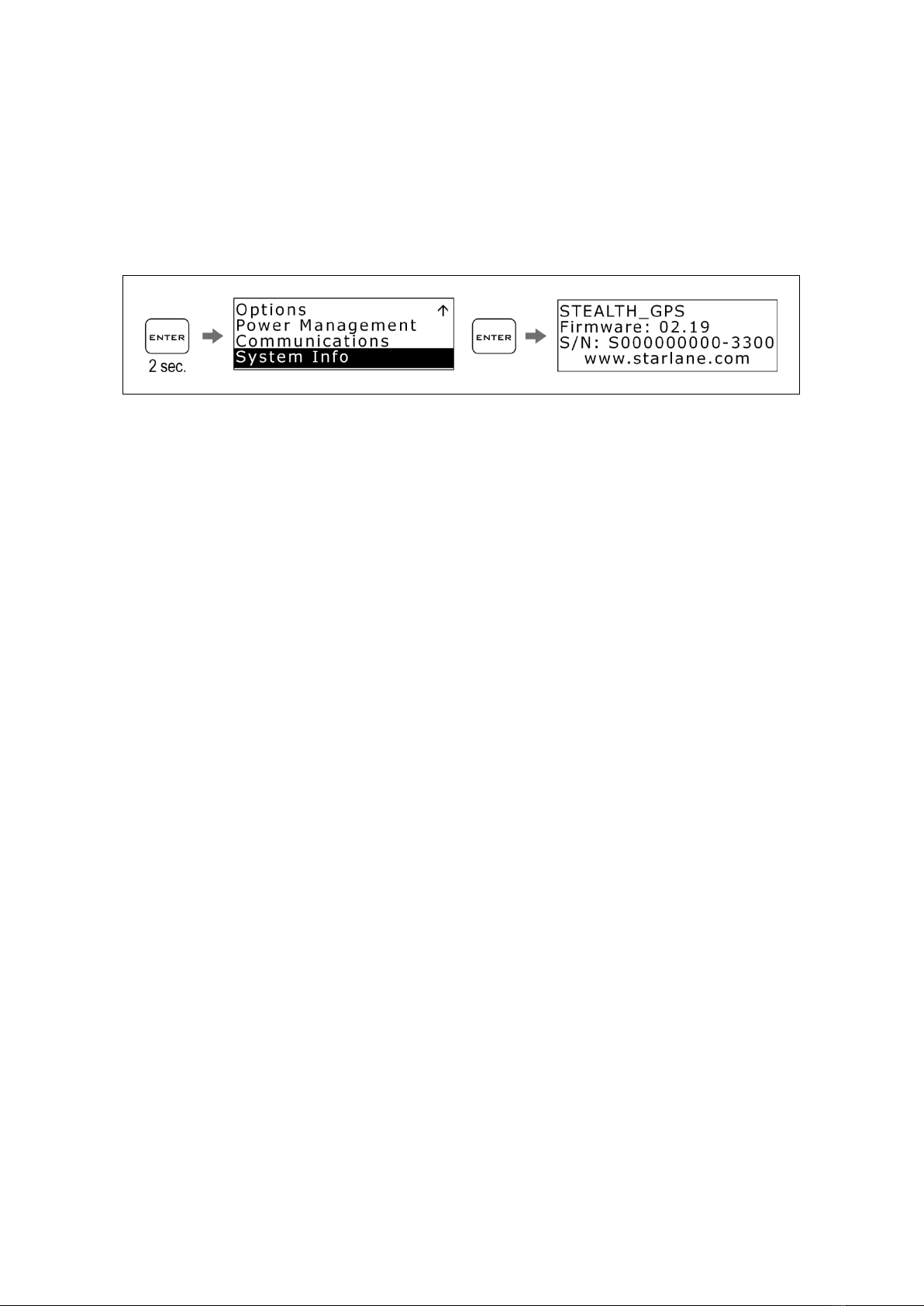

Checking the Firmware version installed

You can check the exact model, the soft-

ware version (firmware) and the serial

number by accessing the System Info

screen:

Verifica della versione di Firmware instal-

lata

È possibile verificare l’esatto modello,

versione di software (Firmware) e

numero di serie accedendo alla schermata

System Info:

Downloading the update

Check on the technical support page of the

www.starlane.com web site whether more

up-to-date Firmware or DigiRace-MMX

versions (the version number is higher) are

available for your device.

Follow the procedure described by the

DigiRace-MMX software manual to

download and install the latest Firmware

update.

Scarico dell’aggiornamento

Verificare sulla pagina di supporto tecnico

del sito www.starlane.com se sono dispo-

nibili versioni di Firmware più aggiornate

(numero di versione più alto) per il vostro

dispositivo nonché la relativa versione ag-

giornata di DigiRace-MMX.

Seguire la procedura indicata sul manuale

del software DigiRace-MMX per eseguire

correttamente l’aggiornamento all’ultima

versione di Firmware.

Questo manuale è adatto per i seguenti modelli

Indice

Altri manuali STARLANE Timer

STARLANE

STARLANE CORSARO Manuale utente

Manuali Timer popolari di altre marche

Intermatic

Intermatic P1131 Manuale utente

Learning Resources

Learning Resources Time Tracker mini Manuale utente

CEBEK

CEBEK I-215 Manuale utente

Somogyi

Somogyi home TS MD 5 Manuale utente

Profile

Profile 010200280 Manuale utente

Gizmo

Gizmo T4 Manuale utente

Tekmar

Tekmar Timer 031 Manuale utente

Daikin

Daikin DST301B61 Manuale utente

sisel

sisel ENDA ETM2432 Manuale utente

B&Q

B&Q TE103 Manuale operativo e di manutenzione

Hozelock

Hozelock AC Plus 2700 Manuale utente

GIC

GIC Eliro V7DDSS3Eliro V7DFTS3 Manuale utente

Tork

Tork TU40 Manuale utente

Emos

Emos EMT400F Manuale utente

FarmTek

FarmTek Polaris Manuale utente

Maximum

Maximum CRONUS Manuale utente

Uberhaus

Uberhaus TD133B Manuale utente

Clas Ohlson

Clas Ohlson 31-3766 Manuale utente
