STEINEL L 910 S Manuale utente

11008130106/2021Technische Änderungen vorbehalten. / Subject to technical modiﬁcation without notice.

STEINEL Vertrieb GmbH

Dieselstraße 80-84

33442 Herzebrock-Clarholz

Tel: +49/5245/448-188

www.steinel.de

Contact

www.steinel.de/contact

11008130106/2021Technische Änderungen vorbehalten. / Subject to technical modiﬁcation without notice.

000000000 03/2020 Technische Änderungen vorbehalten.

L 910

L 930 S

L 930

L 910 S

Textteil beachten!

Follow written instructions!

Se référer à la partie texte !

Neem de tekst in acht

Seguire attentamente le istruzioni!

¡Téngase en cuenta el texto!

Siga as instruções escritas!

Iaktta texten!

Følg den skriftlige vejledning!

Huomaa tekstiosio!

Se de skriftlige instruksene!

Τηρείτε γραπτές οδηγίες!

Metin kısmını dikkate alın!

Szöveges részre ﬁgyelni!

Dodržujte informace v textové části!

Dodržiavajte informácie v textovej časti!

Postępować zgodnie z instrukcją!

Respectaţi instrucţiunile scrise!

Upoštevajte del besedila!

Pridržavajte se pisanih uputa!

Järgige tekstiosa!

Laikykitės rašytinių instrukcijų!

Pievērsiet uzmanību tekstam!

Обратите внимание на текстовую часть!

Да се вземе предвид текстовата част!

注意正文！

Textteil beachten!

...

DE . . . . . . . . .8

GB . . . . . . . . .14

FR . . . . . . . . .19

NL . . . . . . . . .25

IT . . . . . . . . . .30

ES . . . . . . . . .36

PT . . . . . . . . .42

SE . . . . . . . . .48

DK . . . . . . . . .53

FI . . . . . . . . . .58

NO . . . . . . . . .63

GR . . . . . . . . .68

TR . . . . . . . . .74

HU . . . . . . . . .79

CZ . . . . . . . . .85

SK . . . . . . . . .90

PL . . . . . . . .96

RO . . . . . . . . .102

SI . . . . . . . . . .108

HR . . . . . . . . .113

EE . . . . . . . . .119

LT . . . . . . . . . .124

LV. . . . . . . . . .129

RU . . . . . . . . .134

BG . . . . . . . . .140

CN . . . . . . . . .146

3.1

L910S

3.2

L910

3.3

L930S

3.4

L910

3.5

235 mm

80 mm 85 mm

L910S

L910

3.6

137 mm

63 mm 92 mm

L930S

L910

3.7

3.8

3.9 L910S, L930S

max 12 m

2,2 m

3.10 L910S, L910

LumEdit

202106230910_L910_Manuell_Muster10_LED_LP_mit_Geh

Polardiagramm

23.06.21 / 09:14 1/1

120

90°90°

180°

0° 30°30°

150°150°

60°

120°

60°

120°

cd / 1000 lm

C0 / C180 C90 / C270

3.11 L930S, L930 4

LumEdit

202102221042_L930_MANUELL_MUSTER1_LED_LP_MIT_

Polardiagramm

23.06.21 / 14:01 1/1

120

160

90°90°

180°

0° 30°30°

150°150°

60°

120°

60°

120°

cd / 1000 lm

C0 / C180 C90 / C270

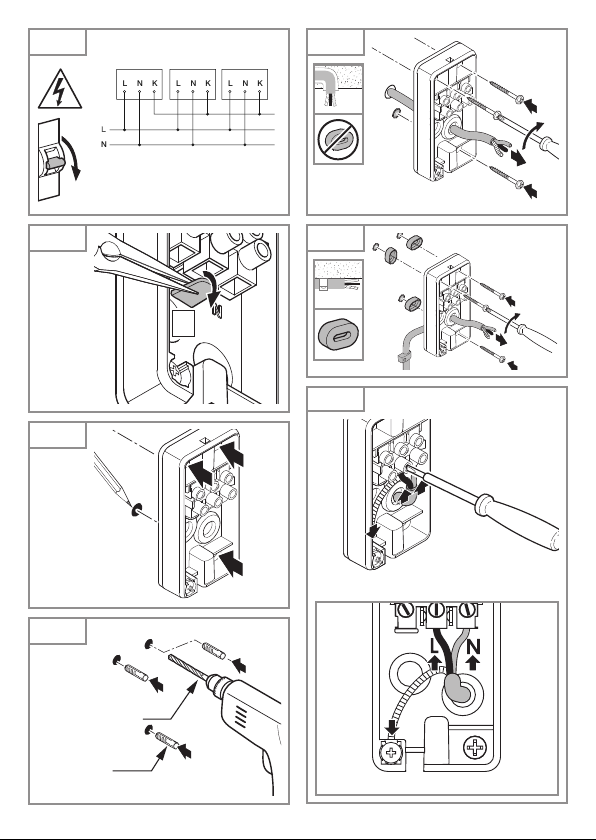

4.1

N K L N K L N K

4.2

5.1

5.2

6 mm

Ø 6

5.3

5.4

5.5 L910S, L910

5.6 L930S, L910

5.7

6.1 L910S, L930S

6.2 L910S, L930S

max. 12 m

6.3 L910S, L930S

5 m

6.4

1 x ON/OFF

2 x ON/OFF

5 sec. - 15 min.

1. Zu diesem Dokument

Bitte sorgfältig lesen und aufbewahren!

– Urheberrechtlich geschützt. Nachdruck, auch

auszugsweise, nur mit unserer Genehmigung.

Symbolerklärung

!Warnung vor Gefahren!

2. Allgemeine Sicherheitshinweise

!Vor allen Arbeiten am Gerät die

Spannungszufuhr unterbrechen!

• Bei der Montage muss die anzuschließende

elektrische Leitung spannungsfrei sein.

Daher als Erstes Strom abschalten und

Spannungsfreiheit mit einem Spannungs-

prüfer überprüfen.

• Bei der Installation der Leuchte handelt es

sich um eine Arbeit an der Netzspannung.

Sie muss daher fachgerecht nach den

landesüblichen Installationsvorschriften und

Anschlussbedingungen durchgeführt wer-

den. (z.B. DE - VDE 0100, AT - ÖVE /

ÖNORM E8001-1, CH- SEV 1000)

• Nur Original-Ersatzteile verwenden.

• Reparaturen dürfen nur durch Fachwerk-

stätten durchgeführt werden.

3. L910S, L910, L930S, L930

Bestimmungsgemäßer Gebrauch

L910S, L930S

– LED-Leuchte Uplight-/Up-Downlight mit

Infrarot-Sensor.

Bestimmungsgemäßer Gebrauch

L910, L930

– LED-Leuchte Uplight-/Up-Downlight.

L910S, L930S:

Der integrierte Infrarot-Sensor erfasst die

unsichtbare Wärmestrahlung von sich bewe-

genden Körpern (Menschen, Tieren etc.). Die

so erfasste Wärmestrahlung wird elektronisch

umgesetzt und schaltet die Leuchte automa-

tisch ein. Durch Hindernisse, wie z.B. Mauern

oder Glasscheiben, wird keine Wärmestrahlung

erkannt, es erfolgt also auch keine Schaltung.

Ein dämmerungsgesteuertes Eektlicht an der

Wand kann optional eingestellt werden.

Wichtig:

Die sicherste Bewegungserfassung haben

Sie, wenn die Leuchte seitlich zur Gehrichtung

montiert wird und keine Hindernisse (wie z. B.

Bäume, Mauern etc.) die Sicht des Sensors

behindern. Die Reichweite ist eingeschränkt,

wenn Sie direkt auf die Leuchte zugehen.

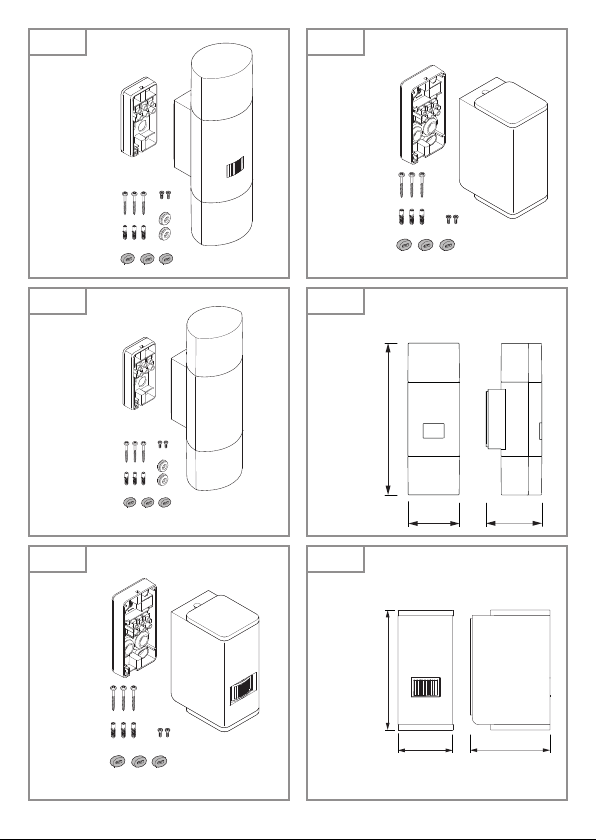

Lieferumfang (Abb. 3.1/3.2/3.3/3.4)

– Leuchte

– Wandhalter

– drei Schrauben

– drei Dübel

– drei Abstandhalter

– zwei Sicherungsschrauben

Produktmaße L910S, L910 (Abb. 3.5)

Produktmaße L930S, L930 (Abb. 3.6)

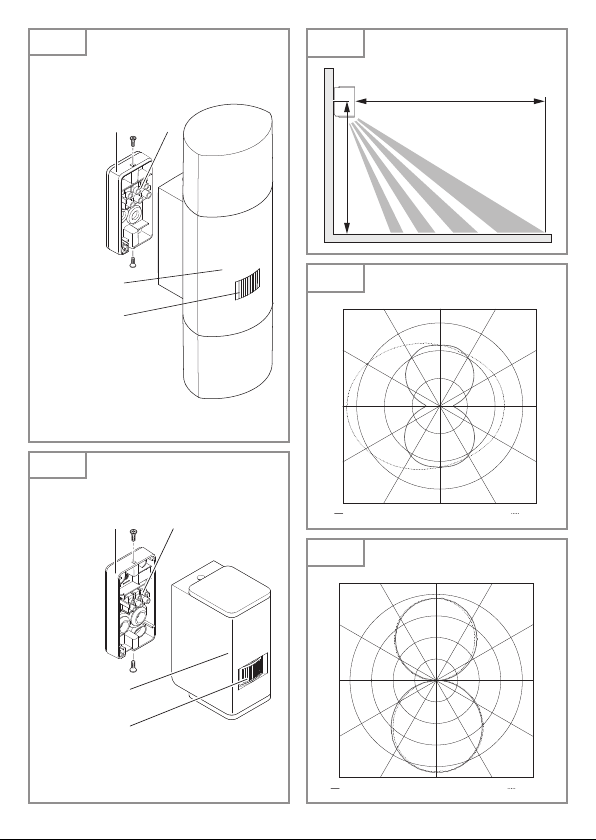

Geräteübersicht (Abb. 3.7/3.8)

AWandhalter

BAnschlussklemme

CLeuchtengehäuse

DIR-Sensor (nur L910S, L930S)

Erfassungsbereich (Abb. 3.9)

(nur L910S, L930S)

Lichtstärkeverteilung L910S, L910

(Abb. 3.10)

Lichtstärkeverteilung L930S, L930

(Abb. 3.11)
