– 7 –
7. Funktionen
Nachdem der Netzanschluss
vorgenommen, das Gehäu-
se geschlossen und die
Linse aufgesetzt ist, kann
die Anlage in Betrieb
genommen werden. Zwei
Einstellmöglichkeiten liegen
hinter der Designblende 2
verborgen.
Wichtig: Zeit- und
Dämmerungseinstellung
nur mit montierter Linse
vornehmen.
Ausschaltverzögerung
(Zeiteinstellung)
Die gewünschte Leucht-
dauer der Lampe kann
stufenlos von ca. 5s bis
max.15min eingestellt wer-
den. Stellschraube
Linksanschlag bedeutet
kürzeste Zeit ca. 5s,Stell-
schraube Rechtsanschlag
bedeutet längste Zeit ca.
15min. Bei der Einstellung
des Erfassungsbereiches
und für den Funktionstest
wird empfohlen, die kürzes-
te Zeiteinzustellen.
Dämmerungseinstellung
(Ansprechschwelle)
Die gewünschte Ansprech-
schwelle des Sensors kann
stufenlos von ca. 2Lux
bis 2.000Lux eingestellt
werden. Stellschraube
Linksanschlag bedeutet
Tageslichtbetrieb ca.
2.000Lux. Stellschraube
Rechtsanschlag bedeutet
Dämmerungsbetrieb ca.
2Lux.
Bei der Einstellung
des Erfassungsbereiches
und für den Funktionstest
bei Tageslicht muss
die Stellschraube auf
Linksanschlag stehen.
5s–15min
2–2.000Lux

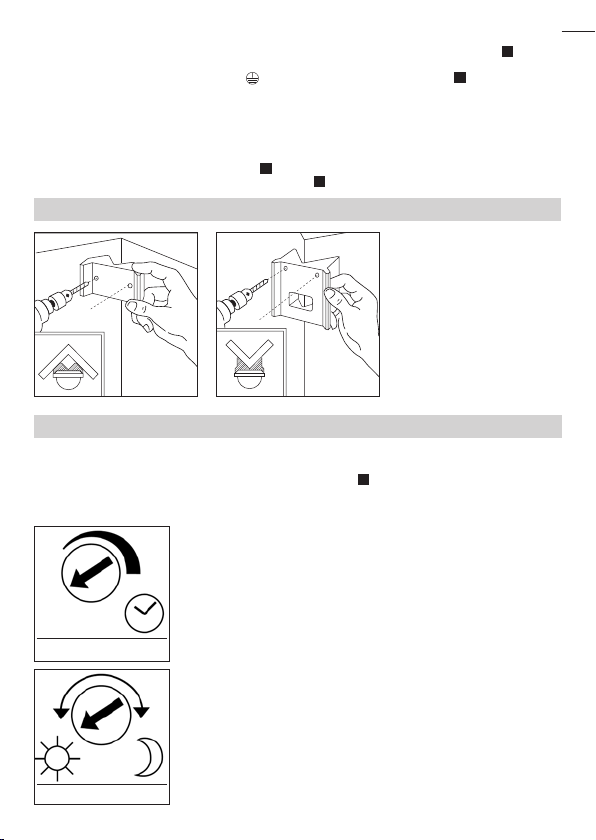

Mit den Eck-Wandhaltern lässt
sich der IS 2180-2 bequem
an Innen- und Außenecken
montieren. Benutzen Sie den
Eck-Wandhalter beim Bohren
der Löcher als Bohrvorlage.
Auf diese Weise setzen Sie
das Bohrloch im richtigen
Winkel an und der Eck-Wand-
halter lässt sich problemlos
montieren. Die Eckwand-
halter (EAN 40071085131
schwarz /40071085148 weiß)
sind als Zubehör erhältlich.
6. Montage Eck-Wandhalter

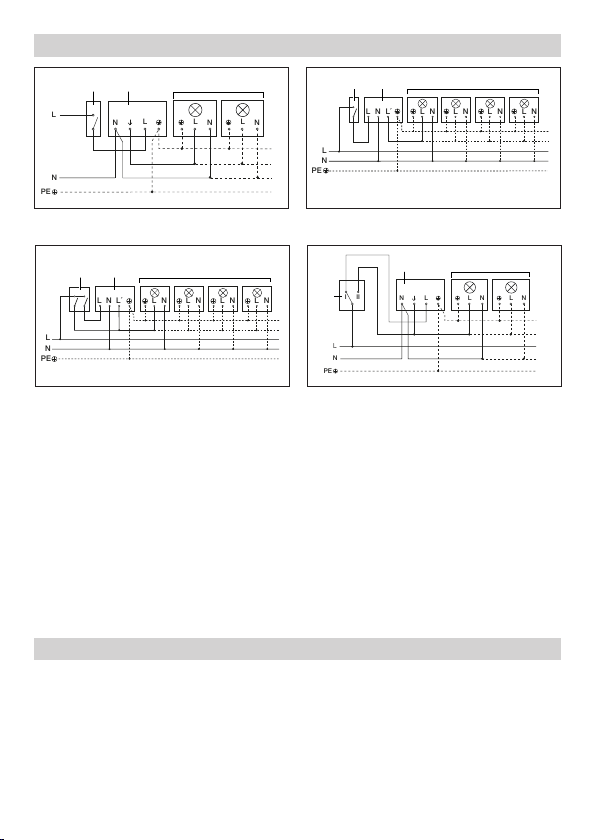

b) Anschluss der
Ver-braucherzuleitung
Die Verbraucherzulei-
tung zur Leuchte besteht
eben-falls aus einem 2- bis
3-adrigen Kabel. Der strom-
führende Leiter der Leuchte
wird in die mit L’ gekenn-
zeichnete Klemme montiert.
Der Nullleiter wird an der
mit Ngekennzeichneten
Klemme zusammen mit dem
Nullleiter der Netzzuleitung
angeklemmt. Der Schutz-
leiter wird am Erdungskon-
takt ( ) angebracht.
7. Gehäuse anschrauben
und wieder schließen.

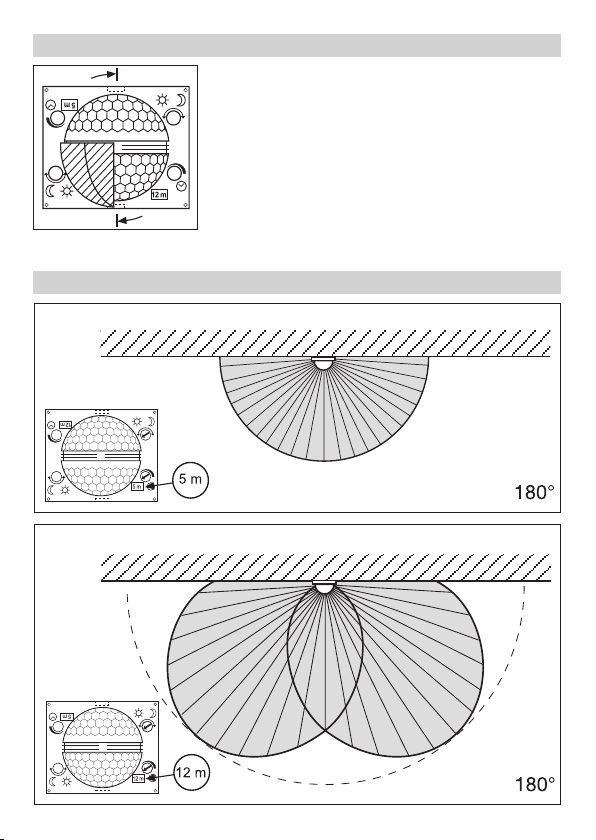

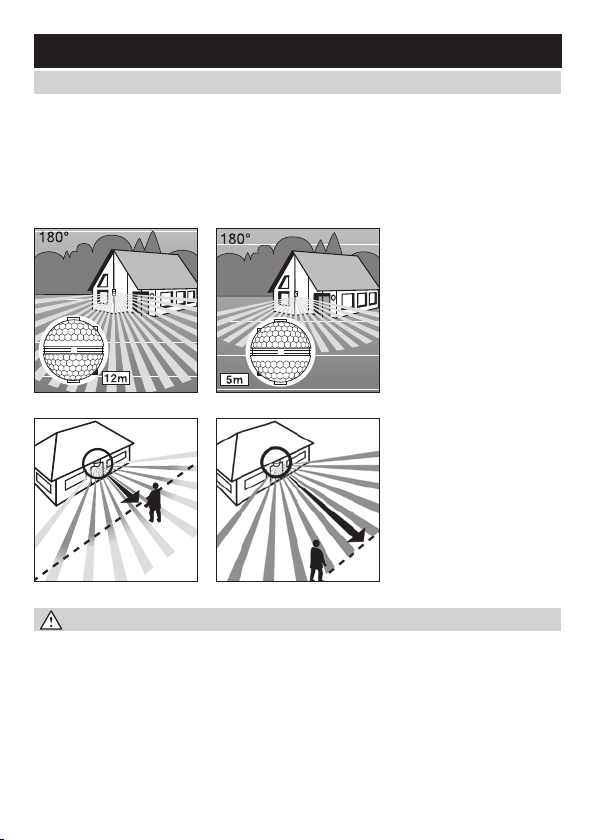

8. Linse aufsetzen (Reich-
weite wahlweise max.
5m oder 12m) s. Kapitel
Reichweiteneinstellung.
9. Zeit- 5und Dämme-
rungseinstellung 4vorneh-
men (s. Kapitel Funktionen).

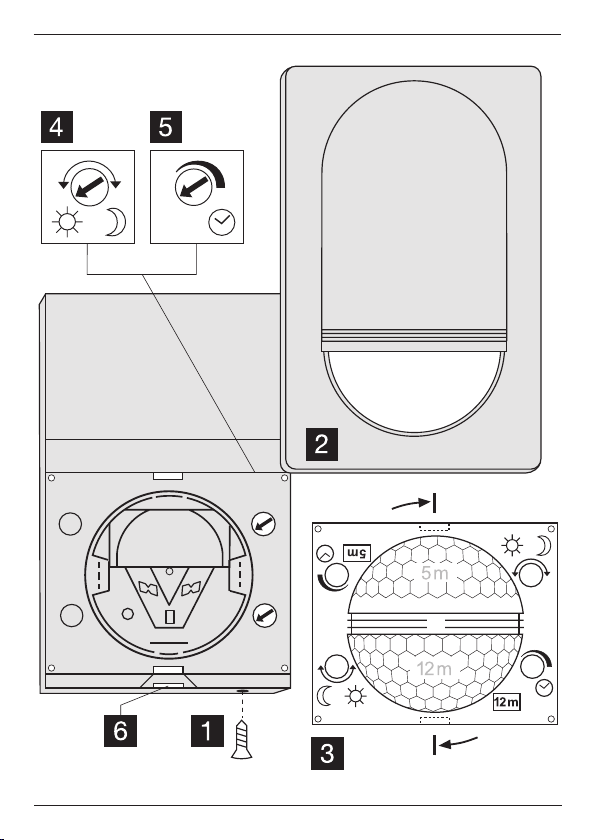

10. Designblende 2auf-
setzen und mit Sicherungs-
schraube 1gegen unbe-
fugtes Abziehen sichern.
Wichtig: Ein Vertauschen
der Anschlüsse kann zur
Beschädigung des Gerätes
führen.
DE
