STEINEL IR Quattro COM 1 AP Manuale utente

110016946 10/2011_B Technische Änderungen vorbehalten.

STEINEL-Schnell-Service

Dieselstraße 80-84 · 33442 Herzebrock-Clarholz

Tel: +49/5245/448-188 · Fax:+49/5245/448-197 · www.steinel.de

I. MÜLLER GmbH

Peter-Paul-Str. 15 · A-2201 Gerasdorf bei Wien

Tel.: +43/2246/2146 · Fax: +43/2246/20260 · www.imueller.at



PUAG AG

Oberebenestrasse 51 · CH-5620 Bremgarten

Tel.: +41/56/6488888 · Fax: +41/56/6488880 · www.puag.ch



STEINEL U.K. LTD.

25, Manasty Road · Axis Park · Orton Southgate

GB-Peterborough Cambs PE2 6UP · Tel.: +44/1733/366-700

Fax: +44/1733/366-701 · www.steinel.co.uk



STC Socket Tool Company Ltd.

Unit 714, Northwest Business Park · Kilshane Drive

Ballycoolin · Dublin 15 · Tel.: +353/1/8809120

Fax: +353/1/8612061 · [email protected]

DUVAUCHEL S.A.

ACTICENTRE - CRT 2

Rue des Famards - Bât. M - Lot 3 · F-59818 Lesquin Cedex

Tél.: +33/3/20 30 34 00 · Fax: +33/3/20 30 34 20

[email protected]



VAN SPIJK AGENTUREN

Postbus 2 · 5688 HP OIRSCHOT

De Scheper 260 · 5688 HP OIRSCHOT

Tel. 0499 571810 · Fax. 0499 575795

[email protected] · www.vanspijk.nl

VSA handel Bvba

Hagelberg 29 · B-2440 Geel

Tel.: +32/14/256050 · Fax: +32/14/256059 · www.vsahandel.be

A. R. Tech.

19, Rue Eugène Ruppert, Cloche D’Or · BP 1044

L-1010 Luxembourg

Tel.: +352/49/3333 · Fax: +352/40/2634 · www.artech.lu

STEINEL Italia S.r.l.

Largo Donegani 2 · I-20121 Milano

Tel.: +39/02/96457231 · Fax: +39/02/96459295 · www.steinel.it

SAET-94 S.L.

C/ Trepadella, n° 10 · Pol. Ind. Castellbisbal Sud

E-08755 Castellbisbal (Barcelona)

Tel.: +34/93/772 28 49 · Fax: +34/93/772 01 80 · www.saet94.com

Pronodis - Soluções Tecnológicas, Lda.

Zona Industrial Vila Verde Sul, Lt 14 · P-3770-305 Oliveira do Bairro

Tel.: +351/234/484031 · Fax: +351/234/484033

[email protected] · www.pronodis.pt

KARL H STRÖM AB

Verktygsvägen 4 · S-55302 Jönköping

Tel.: +46/36/31 42 40 · Fax: +46/36/31 42 49 · www.khs.se



BROMMANN Aps

Ellegaardvej 18 · DK-6400 Sønderborg

Tel.: +45 74428862 · Fax: +45 74434360 · www.brommann.dk



Oy Hedtec Ab

Lauttasaarentie 50 · FI-00200 Helsinki

Tel.: +358/9/682 881 · Fax: +358/9/673 813

www.hedtec.fi/valaistus · [email protected]

Vilan AS

Tvetenveien 30 B · N-0666 Oslo

Tel.: +47/22725000 · Fax: +47/22725001 · www.vilan.no



PANOS Lingonis + Sons O. E.

Aristofanous 8 Str. · GR-10554 Athens

Tel.: +30/210/3212021 · Fax: +30/210/3218630

[email protected]



EGE SENSORLU AYDİNLATMA İTH. İHR.

TİC. VE PAZ. Ltd. STİ.

Gersan Sanayi Sitesi 2305 · Sokak No. 510

TR-06370 Bati Sitesi (Ankara)

Tel.: + 90/3 12/2 57 12 33 · Fax: +90/3 12/2 55 60 41

[email protected] · www.egeithalat.com.tr

ATERSAN İTHALAT MAK. İNŞ. TEKNIK

MLZ. SAN. ve TİC. A.Ş.

Tersane Cad. No: 63 · TR-34420 Karaköy/İstanbul

Tel. +90/212/2920664 Pbx. · Fax. +90/212/2920665

[email protected] · www.atersan.com



ELNAS s.r.o.

Oblekovice 394 · CZ-67181 Znojmo

Tel.: +420/515/220126 · Fax: +420/515/244347

[email protected] · www.elnas.cz



LANGE ŁUKASZUK Sp.j.

Byków, ul. Wrocławska 43 · PL-55-095 Mirków

Tel.: +48/71/3980861 · Fax: +48/71/3980819

www.langelukaszuk.pl

DINOCOOP Kft

Radvány u. 24 · H-1118 Budapest

Tel.: 36/1/3193064 · Fax: +36/1/3193066

www.dinocoop.hu



KVARCAS

Neries krantine 32 · LT-48463, Kaunas

Tel.: +370/37/408030 · Fax: +370/37/408031 · www.kvarcas.lt



FORTRONIC AS

Teguri 45c · EST 51013 Tartu

Tel.: +372/7/475208 · Fax: +372/7/367229 · www.fortronic.ee



LOG Zabnica D.O.O.

Podjetje Za Trgovino · Srednje Bitnje 70

SLO-4209 Zabnica

Tel.: +386/42/312000 · Fax: +386/42/312331 · www.log.si



Neco s.r.o.

Ružová ul. 111 · SK-01901 Ilava

Tel.: +421/42/4 45 67 10 · Fax: +421/42/4 45 67 11

[email protected] · www.neco.sk



Steinel Distribution SRL

Parc industial Metrom · RO - 500269 Brasov

Str. Carpatilor nr. 60

Tel.: + 40(0)268 53 00 00 · Fax: + 40(0)268 53 11 11

www.steinel.ro



Daljinsko Upravljanje d.o.o.

B. Smetane 10 · HR-10 000 Zagreb

Tel.: +3 85/1/3 88 02 47 · Fax: +3 85/1/3 88 02 47

[email protected]



Ambergs SIA

Brivibas gatve 195-16 · LV-1039 Riga

Tel.: 00371 67550740 · Fax: 00371 67552850

www.ambergs.lv



Прoизвoдитeль:

STEINEL Vertrieb GmbH & Co. KG

D-33442 Xeрцeбрoк-Клaрxoльц, Гeрмaния

Teл.: +49(0) 5245/448-0 · Фaкс: +49(0) 5245/448-197

SVETILNIKI

Str. Malaya Ordinka, 39 · RUS-113184 Moskau

Tel.: +7/95/2 37 28 58 · Fax: +7/95/2 37 11 82

[email protected]

PROFESSIONAL

Intelligent Lighting for Professionals.

IR Quattro COM 1

IR Quattro COM 1 AP

IR Quattro COM 2

IR Quattro DIM

IR Quattro HD COM 1

IR Quattro HD COM 1 AP

IR Quattro HD COM 2

IR Quattro HD DIM

HCZSKPL

SLOHRESTLTLVRUS D

HCZSKPL

SLOHRESTLTLVRUS

-2-



COM 1 AP

-3-

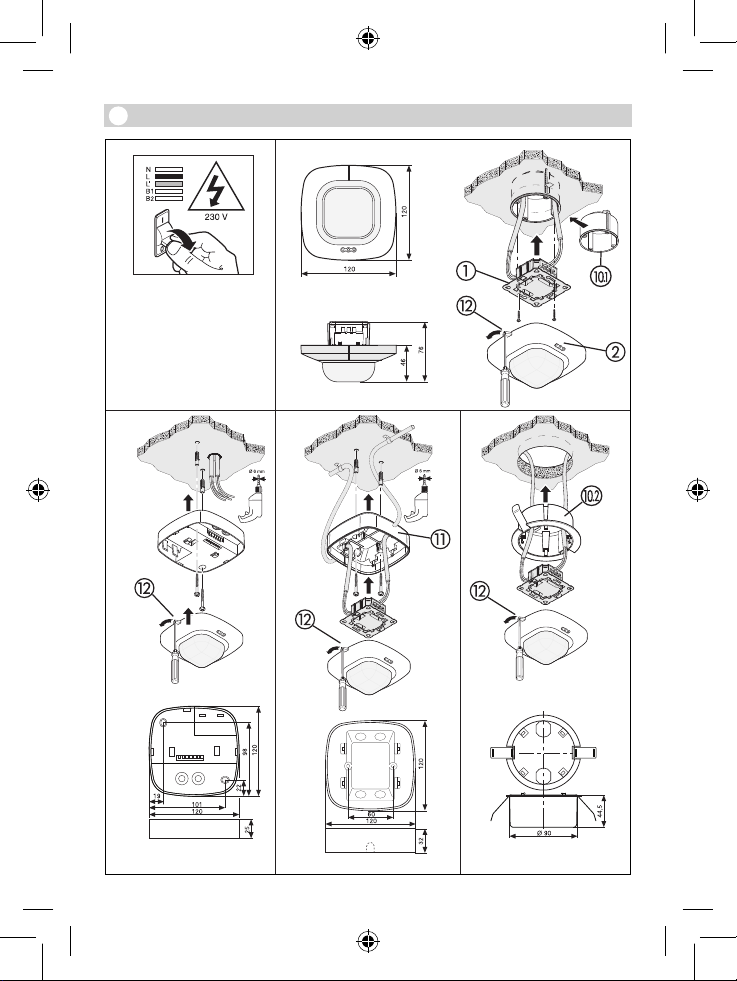

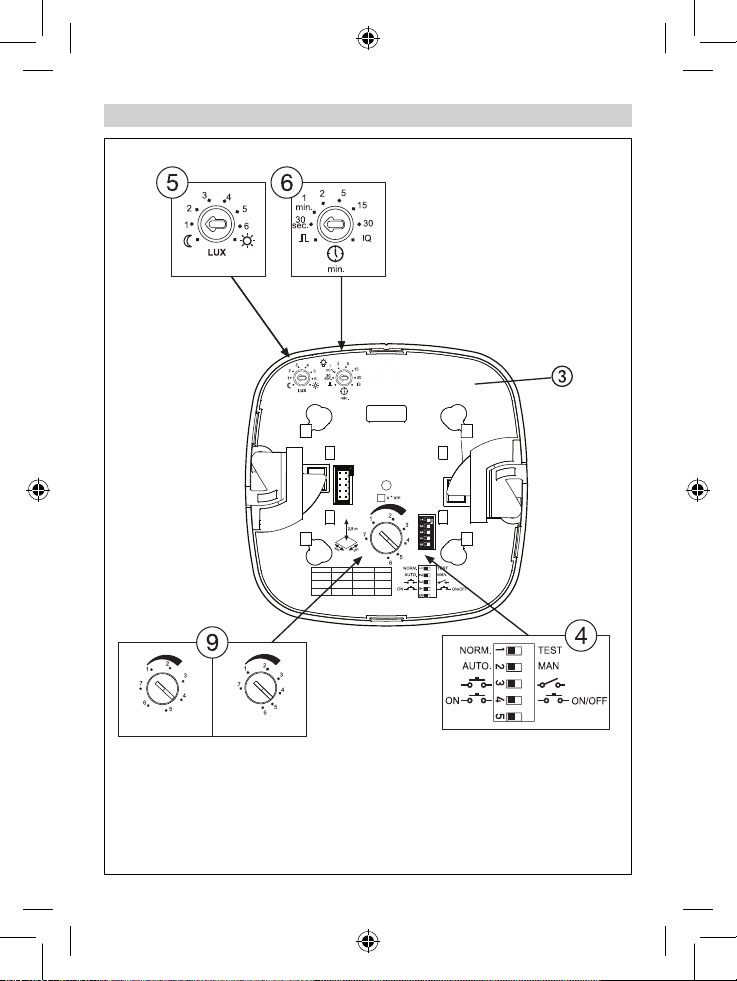

IR Quattro COM 1/COM 1 AP / IR Quattro HD COM 1/HD COM 1 AP

IR Quattro HD IR Quattro

-4-



IR Quattro IR Quattro HD

Presence Radial Tangential Presence Radial Tangential

2,50 m 1 2,6 m x 2,6 m 2,6 m x 2,6 m 2,8 m x 2,8 m 3,6 m x 3,6 m 3,6 m x 3,6 m 4 m x 4 m

22,9 m x 2,9 m 2,9 m x 2,9 m 2,8 m x 2,8 m 4 m x 4 m 4 m x 4 m 4 m x 4 m

33,2 m x 3,2 m 3,2 m x 3,2 m 2,8 m x 2,8 m 4,6 m x 4,6 m 4,6 m x 4,6 m 5 m x 5 m

43,4 m x 3,4 m 3,4 m x 3,4 m 3,8 m x 3,8 m 5,2 m x 5,2 m 5,2 m x 5,2 m 6 m x 6 m

53,6 m x 3,6 m 3,8 m x 3,8 m 4,7 m x 4,7 m 5,8 m x 5,8 m 5,8 m x 5,8 m 8 m x 8 m

64,1 m x 4,1 m 4,2 m x 4,2 m 5,6 m x 5,6 m 6,8 m x 6,8 m 6,8 m x 6,8 m 13 m x 13 m

74,7 m x 4,7 m 4,7 m x 4,7 m 6,6 m x 6,6 m 7,8 m x 7,8 m 7,8 m x 7,8 m 18 m x 18 m

2,80 m 1 2,8 m x 2,8 m 2,8 m x 2,8 m 2,8 m x 2,8 m 3,8 m x 3,8 m 3,8 m x 3,8 m 4 m x 4 m

23,1 m x 3,1 m 3,1 m x 3,1 m 3 m x 3 m 4,4 m x 4,4 m 4,4 m x 4,4 m 4,5 m x 4,5 m

33,5 m x 3,5 m 3,5 m x 3,5 m 3,8 m x 3,8 m 5,1 m x 5,1 m 5,1 m x 5,1 m 5,5 m x 5,5 m

43,9 m x 3,9 m 3,9 m x 3,9 m 4,5 m x 4,5 m 5,5 m x 5,5 m 5,5 m x 5,5 m 6,5 m x 6,5 m

54,2 m x 4,2 m 4,2 m x 4,2 m 5,4 m x 5,4 m 5,9 m x 5,9 m 5,9 m x 5,9 m 8,5 m x 8,5 m

64,4 m x 4,4 m 4,4 m x 4,4 m 6,1 m x 6,1 m 6,9 m x 6,9 m 6,9 m x 6,9 m 17 m x 17 m

74,7 m x 4,7 m 4,7 m x 4,7 m 7,1 m x 7,1 m 7,9 m x 7,9 m 7,9 m x 7,9 m 20 m x 20 m

3,00 m 1 2,8 m x 2,8 m 2,8 m x 2,8 m 2,8 m x 2,8 m 4 m x 4 m 4 m x 4 m 4 m x 4 m

23,2 m x 3,2 m 3,3 m x 3,3 m 3,3 m x 3,3 m 4,8 m x 4,8 m 4,8 m x 4,8 m 5 m x 5 m

33,6 m x 3,6 m 3,8 m x 3,8 m 4,7 m x 4,7 m 5,6 m x 5,6 m 5,6 m x 5,6 m 6 m x 6 m

43,7 m x 3,7 m 4,2 m x 4,2 m 5,4 m x 5,4 m 5,8 m x 5,8 m 5,8 m x 5,8 m 7 m x 7 m

53,8 m x 3,8 m 4,7 m x 4,7 m 6,1 m x 6,1 m 6 m x 6 m 6 m x 6 m 9 m x 9 m

64,2 m x 4,2 m 4,7 m x 4,7 m 6,6 m x 6,6 m 7 m x 7 m 8 m x 8 m 20 m x 20 m

74,2 m x 4,2 m 4,8 m x 4,8 m 7 m x 7 m 8 m x 8 m 8 m x 8 m 22 m x 22 m

3,50 m 1 2,8 m x 2,8 m 4,7 m x 4,7 m 4,7 m x 4,7 m 4,8 m x 4,8 m 5 m x 5 m 6 m x 6 m

23,2 m x 3,2 m 5,2 m x 5,2 m 5,6 m x 5,6 m 5 m x 5 m 5,5 m x 5,5 m 6 m x 6 m

33,6 m x 3,6 m 5,6 m x 5,6 m 7,5 m x 7,5 m 5,4 m x 5,4 m 6 m x 6 m 6 m x 6 m

43,7 m x 3,7 m 6,6 m x 6,6 m 9,1 m x 9,1 m 5,8 m x 5,8 m 7 m x 7 m 9,5 m x 9,5 m

53,8 m x 3,8 m 7,1 m x 7,1 m 9,9 m x 9,9 m 6,2 m x 6,2 m 8 m x 8 m 13 m x 13 m

64,2 m x 4,2 m 7,5 m x 7,5 m 11 m x 11 m 7,2 m x 7,2 m 9,5 m x 9,5 m 20,5 m x 20,5 m

74,2 m x 4,2 m 8,6 m x 8,6 m 12 m x 12 m 8,2 m x 8,2 m 11 m x 11 m 28 m x 28 m

-5-



IR Quattro IR Quattro HD

Presence Radial Tangential Presence Radial Tangential

4,00 m 1 — 3,8 m x 3,8 m 3,8 m x 3,8 m — 6 m x 6 m 7 m x 7 m

2— 3,8 m x 3,8 m 4,7 m x 4,7 m — 6 m x 6 m 7,5 m x 7,5 m

3— 3,8 m x 3,8 m 5,6 m x 5,6 m — 6 m x 6 m 8 m x 8 m

4— 4,7 m x 4,7 m 7,5 m x 7,5 m — 7 m x 7 m 12 m x 12 m

5— 4,7 m x 4,7 m 7,5 m x 7,5 m — 8 m x 8 m 15 m x 15 m

6— 5,6 m x 5,6 m 8,5 m x 8,5 m — 8 m x 8 m 20 m x 20 m

7— 7,5 m x 7,5 m 10 m x 10 m — 8,4 m x 8,4 m 24 m x 24 m

5,00 m 1 — — — — 6 m x 6 m 8 m x 8 m

2— — — — 6,3 m x 6,3 m 11 m x 11 m

3— — — — 6,7 m x 6,7 m 14 m x 14 m

4— — — — 7 m x 7 m 17 m x 17 m

5— — — — 7,4 m x 7,4 m 20 m x 20 m

6— — — — 7,7 m x 7,7 m 24 m x 24 m

7— — — — 8,1 m x 8,1 m 27 m x 27 m

6,00 m 1 — — — — 7 m x 7 m 9 m x 9 m

2— — — — 7,1 m x 7,1 m 12 m x 12 m

3— — — — 7,3 m x 7,3 m 16 m x 16 m

4— — — — 7,4 m x 7,4 m 19 m x 19 m

5— — — — 7,5 m x 7,5 m 23 m x 23 m

6— — — — 7,7 m x 7,7 m 26 m x 26 m

7— — — — 7,8 m x 7,8 m 30 m x 30 m

8,00 m 1 — — — — 7,4 m x 7,4 m 11 m x 11 m

2— — — — 7,5 m x 7,5 m 15 m x 15 m

3— — — — 7,7 m x 7,7 m 19 m x 19 m

4— — — — 7,8 m x 7,8 m 24 m x 24 m

5— — — — 7,9 m x 7,9 m 28 m x 28 m

6— — — — 8,1 m x 8,1 m 32 m x 32 m

7— — — — 8,2 m x 8,2 m 36 m x 36 m

-6 -

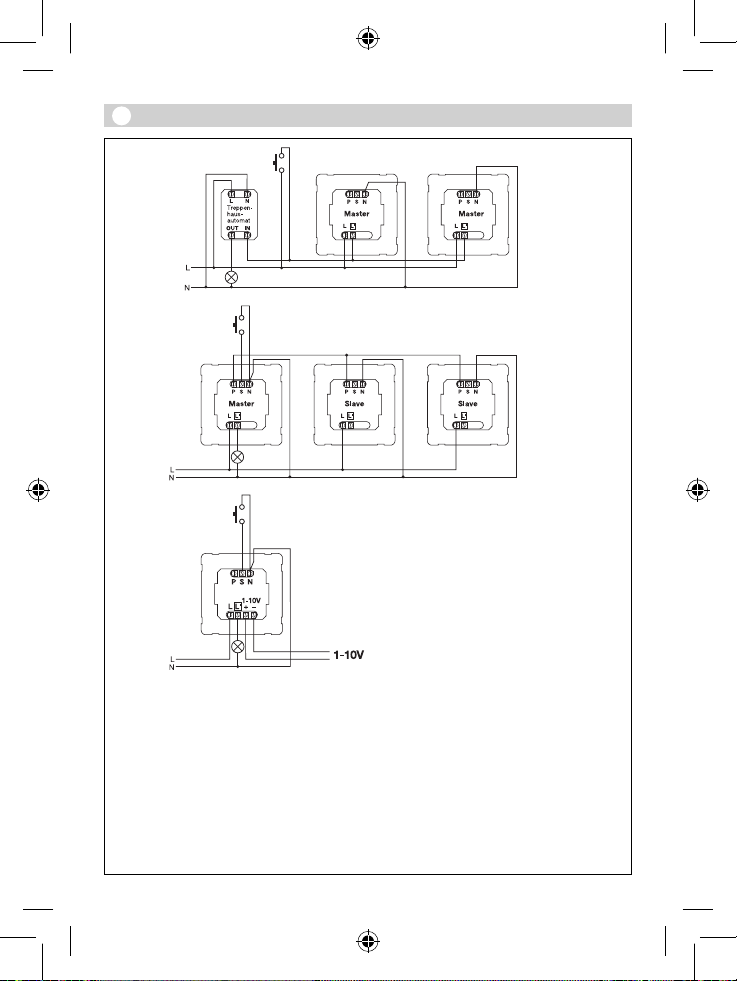

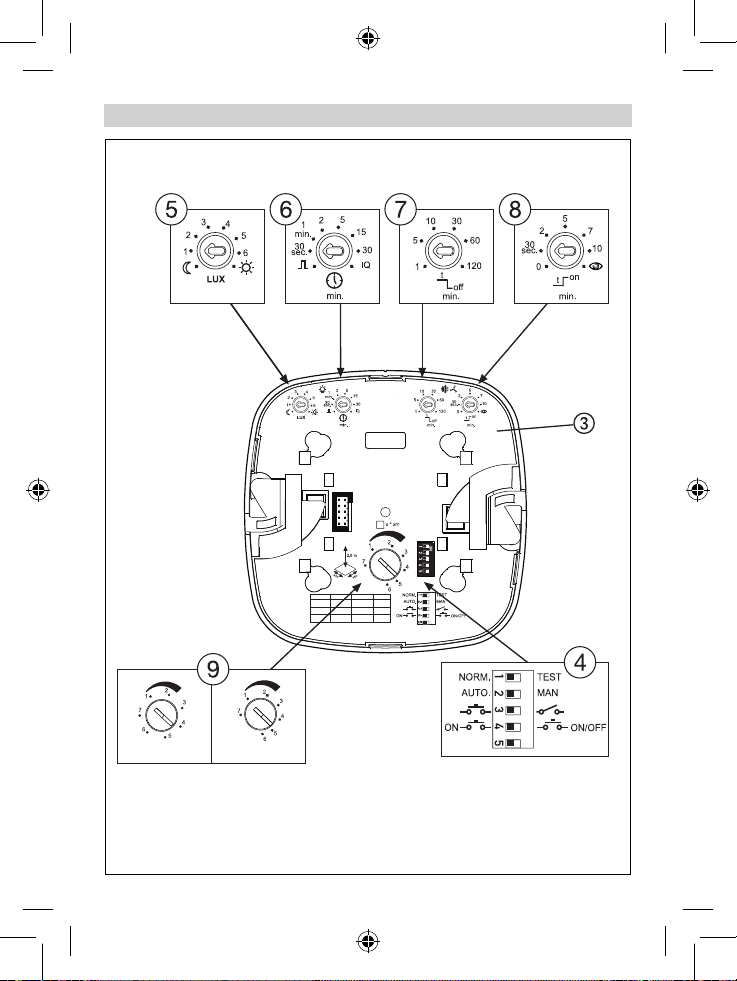

IR Quattro COM 2 / IR Quattro HD COM 2

IR Quattro HD IR Quattro

-7-

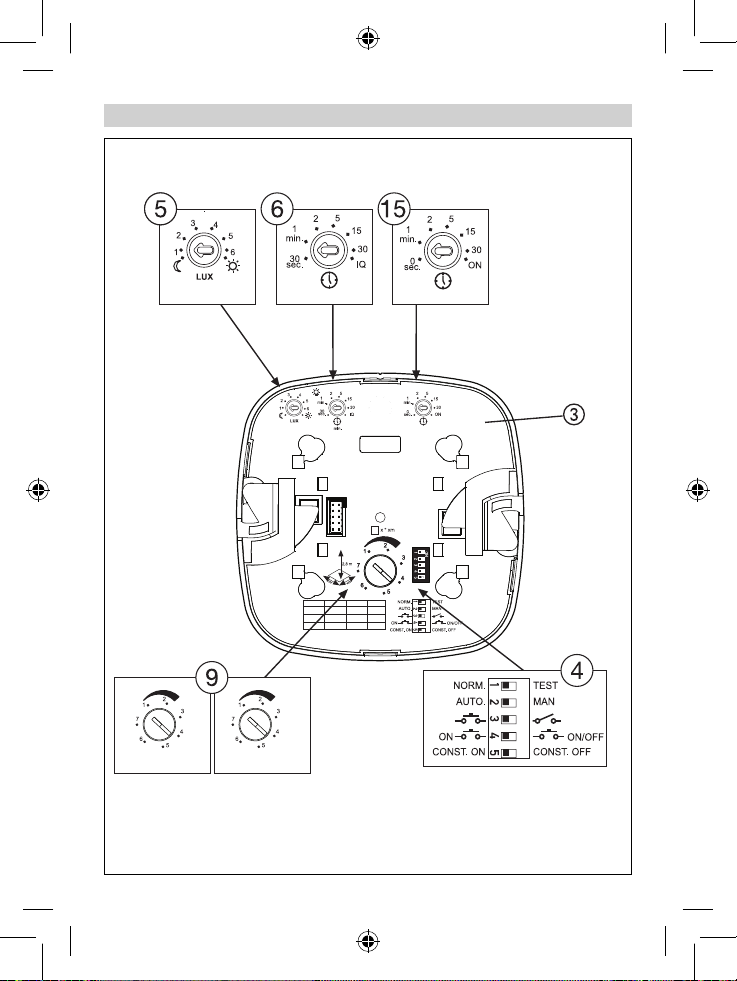

IR Quattro DIM / IR Quattro HD DIM

IR Quattro HD IR Quattro

-8-





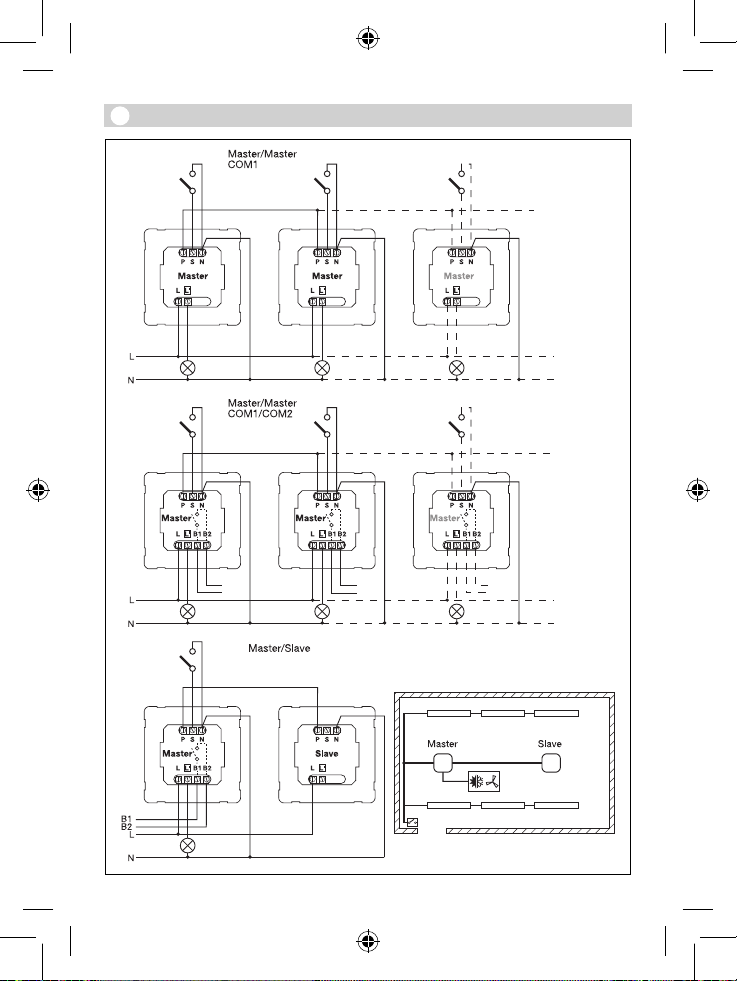

14.1



14.1



14.2

-9-





14.3



14.4



14.5
