Steren ANT-HD-100 Manuale utente
IMPORTANTE
Antes de utilizar su nueva Antena aérea HD con rotor, por favor lea
las siguientes recomendaciones.
Siempre utilice un paño suave, limpio y seco para limpiar el equipo.
La garantía no es válida si trata de abrir el equipo.
Asegúrese de que las conexiones estén perfectamente colocadas
a n de evitar una mala recepción.
CARACTERISTICAS
Rotación de 360°
Control remoto
Booster de 15dB
Fácil instalación
Con divisor para 2 Televisores.
•
•
•
•
•
•
•
•
ESPAÑOL-02
ESPAÑOL
Antes de utilizar su nuevo Kit C
CONTROLES
1.- Interruptor de encendido/
apagado del amplicador de
señal.
2.- Cable de alimentación
eléctrica.
3.- TV2
Esta entrada le permite
conectar un Segundo televisor.
por medio de cable coaxial.
4.- TV1
Entrada de cable coaxial para una primera TV
5.- ANT
Permite conectar el cable coaxial de la antena.
6.- ROTATING.
Botón que le permite girar hacia la derecha o izquierda la antena.
ESPAÑOL-03
ESPAÑOL
1
2
345
6
7.- Malla
8.- Base para el tubo
donde se instalará
la antena.
9.- Perilla de ajuste
de la malla.
10.- Conector F coaxial
Permite conectar el
cable coaxial de la
antena al amplicador de señal
11.- Dipolos.
Ajuste los dipolos para obtener la mejor calidad de señal.
Cuentan con 2 posiciones
12.- Terminal con 3 elementos.
13.- Botón de movimiento giratorio de
la antena hacia la izquierda.
14.- Botón de movimiento giratorio de
la antena hacia la derecha.
ESPAÑOL-04
ESPAÑOL
78910 11
12
13 14
INSTRUCCIONES
1.- Inserte la terminal con 3 elementos como se muestra en la gura y
atornille hasta quedar rmemente sujeta.
2.- Coloque la malla y sujete con la perilla de ajuste.
ESPAÑOL-05
ESPAÑOL

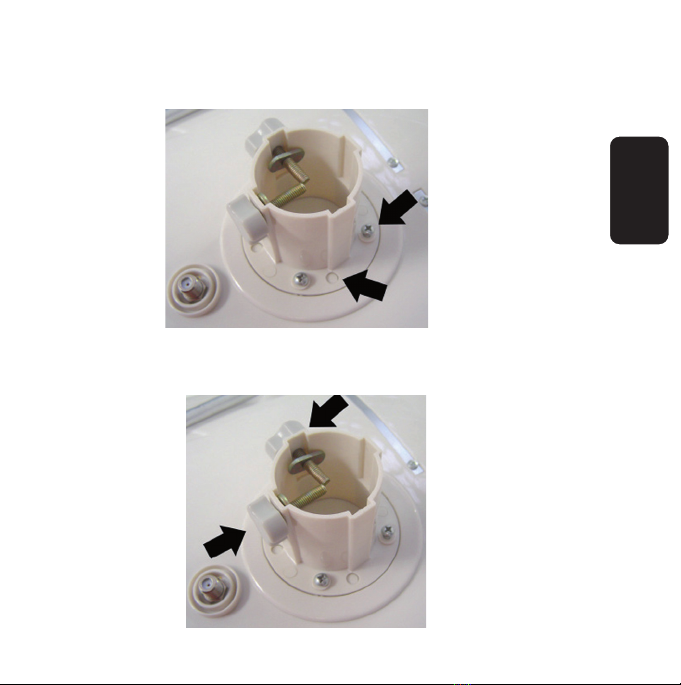

3.- Saque la base para tubo y colóquela en la parte posterior de la
antena, como muestra la gura. Asegúrela utilizando los tornillos
incluidos en el empaque.
4.- Una vez que instaló la base, colóquela en el tubo para antena (no
incluido) y asegúrela utilizando los seguros de la base.
ESPAÑOL-05
ESPAÑOL

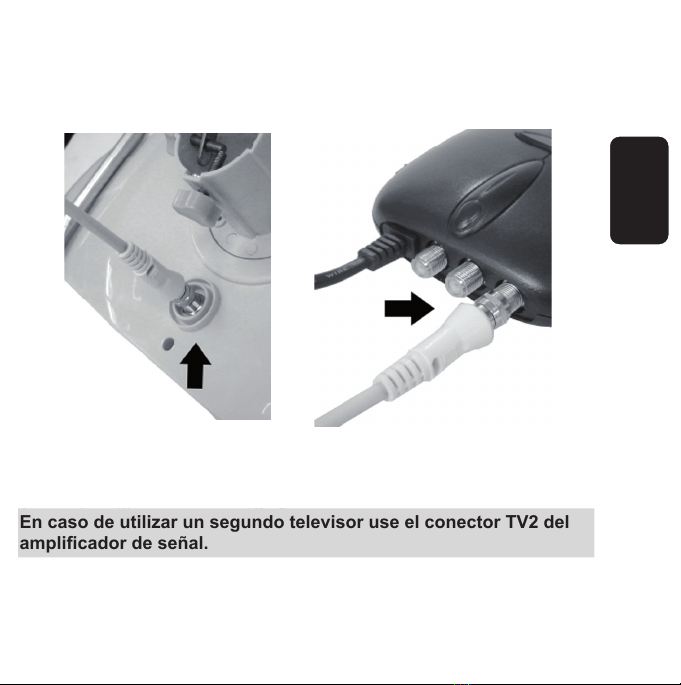

5.- Extienda el cable coaxial que va a utilizar para conectar la antena
con el amplicador de señal y conecte una terminal al conector coaxial
de la Antena y el extremo contrario conéctelo al amplicador de señal
en el conector marcado como ANT.

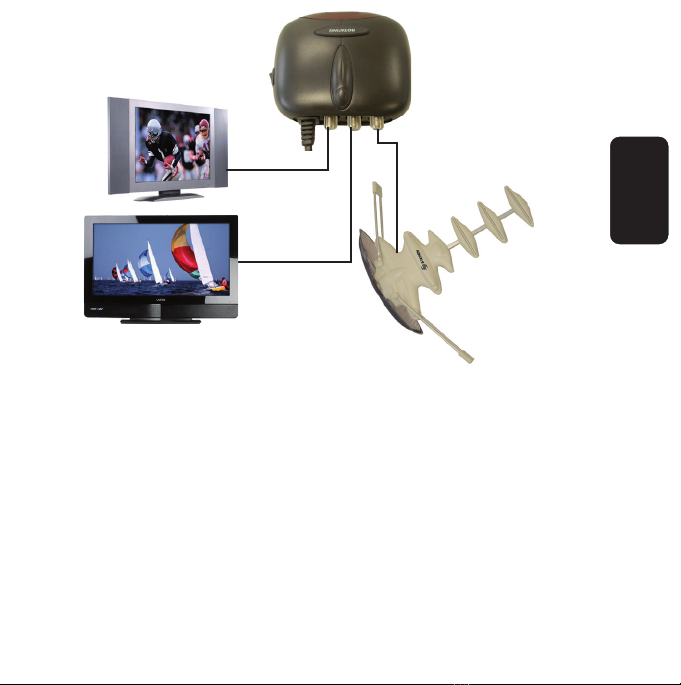

6.- Conecte un cable coaxial en la entrada coaxial del Televisor y el
extremo contrario conéctelo a la entrada TV1 del amplicador de señal.
En caso de utilizar un segundo televisor use el conector TV2 del
amplicador de señal.
ESPAÑOL-07
ESPAÑOL
Antes de utilizar su nuevo Kit C
7.- Inserte el cordón de energía a un contacto eléctrico y encienda el
amplicador de señal.
8.- Encienda su televisor y compruebe la recepción de los canales.
9.- Coloque los dipolos en la posición más adecuada a n de
lograr la mejor recepción (los dipolos cuentan con dos posiciones).
10.- Use el control remoto para mover la antena hacia la derecha o la
izquierda para captar mejor las señales de TV
ESPAÑOL-08
ESPAÑOL
TV2
TV1
ANT
Esta antena le permite recibir la señal de canales de alta denición,
siempre y cuando cuente con un televisor diseñado para alta
denición, en caso contrario, sólo recibirá señales de vídeo
estándar.
ESPECIFICACIONES
Entrada: 120V~ 60Hz 40mA
Ganancia: 15dB
Control remoto
Entrada: 3V - - - (2 x AAA)
El diseño del producto y las especicaciones pueden cambiar sin
previo aviso.
ESPAÑOL-09
ESPAÑOL
Antes de utilizar su nuevo Kit C
Antes de utilizar su nuevo Kit C
PÓLIZA DE GARANTÍA
Esta póliza garantiza el producto por el término de un año en todas sus partes y mano
de obra, contra cualquier defecto de fabricación y funcionamiento, a partir de la fecha de
entrega.
CONDICIONES
1.- Para hacer efectiva la garantía, presente ésta póliza y el producto, en donde fue
adquirido o en Electrónica Steren S.A. de C.V.
2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar
defectuoso sin ningún cargo al consumidor. Los gastos de transportación serán cubiertos
por el proveedor.
3.- El tiempo de reparación en ningún caso será mayor a 30 días, contados a partir de la
recepción del producto en cualquiera de los sitios donde pueda hacerse efectiva la
garantía.
4.- El lugar donde puede adquirir partes, componentes, consumibles y accesorios, así como
hacer válida esta garantía es en cualquiera de las direcciones mencionadas
posteriormente.
ESTA PÓLIZA NO SE HARA EFECTIVA EN LOS SIGUIENTES CASOS:
1.- Cuando el producto ha sido utilizado en condiciones distintas a las normales.
2.- Cuando el producto no ha sido operado de acuerdo con el instructivo de uso.
3.- Cuando el producto ha sido alterado o reparado por personal no autorizado por
Electrónica Steren S.A. de C.V.
El consumidor podrá solicitar que se haga efectiva la garantía ante la propia casa
comercial donde adquirió el producto. Si la presente garantía se extraviara, el consumidor
puede recurrir a su proveedor para que le expida otra póliza de garantía, previa
presentación de la nota de compra o factura respectiva.
Producto: Antena aérea de alta denición con rotor
Modelo: ANT-HD-100
Marca: Steren
