Steren WR-102D Manuale utente
IMPORTANTE
Antes de utilizar su nuevo Micrófono de mano inalámbrico VHF,
por favor lea las siguientes recomendaciones
No golpee la unidad, no la deje caer.
No use el micrófono inalámbrico cuando esté sujeto a:
• Calor excesivo o fuentes de radiación de calor.
• Humedad excesiva o polvo.
• Vibraciones mecánicas.
Aleje la unidad de cualquier objeto que contenga líquidos, si algún
objeto o líquido cae dentro de ella, desconéctela de la energía y llévela
a revisar por personal calicado antes de volver a operarla.
CARACTERISTICAS
• Amplio rango de respuesta
• Indicadores de energía, recepción y transmisión.
• Dos antenas de 4 secciones (alcance hasta 50m)
• Control de volumen.
• Opera en banda VHF dentro del rango de 160 a 245MHz.
ESPAÑOL-02
ESPAÑOL
Antes de utilizar su nuevo Kit C
CONOCIMIENTOS BÁSICOS ACERCA DEL MICRÓFONO
Posición del micrófono
El equipo es ideal para situaciones de voz cercana y puede sostenerse
en la mano o montado en una base para micrófono. Las aplicaciones
más comunes y las técnicas de colocación se encuentran listadas
posteriormente. Recuerde que la técnica de uso de un micrófono
dependen mucho de gustos personales, y no existe una posición
“correcta” para colocar el micrófono.
Efecto de proximidad
Cuando la fuente de sonido se encuentra a una distancia de 1
centímetro o menos del micrófono, el micrófono incrementará las
frecuencias de graves ( de 6 a 10dB a 100Hz) creando un sonido más
cálido que si estuviera colocado más lejos.
Retroalimentación
La retroalimentación ocurre cuando el sonido amplicado de cualquier
bocina entra de nuevo al sistema de sonido a través de cualquier
micrófono abierto por lo que es repetidamente amplicado.
ESPAÑOL-03
ESPAÑOL
Comúnmente, éstas condiciones son las que causan la
retroalimentación:
• Colocar las bocinas muy cerca del micrófono,
• Tener demasiados micrófonos abiertos
• Ajustar los controles de tonos indiscriminadamente (principalmente
los tonos agudos)
• Utilizar el equipo en áreas con alta proporción de supercies
reejantes como vidrio, mármol, y madera.
Qué hacer en caso de que una retroalimentación ocurra?
• Haga que el orador hable más fuerte hacia el micrófono.
• Reduzca la distancia entre el usuario y el micrófono.
• Reduzca el número de micrófonos abiertos.
• Mueva la bocina lejos del micrófono.
• Mueva la bocina más cerca del oyente.
ESPAÑOL-04
ESPAÑOL
ESPAÑOL-05
ESPAÑOL
CONTROLES
RECEPTOR
PANEL FRONTAL
1.- LED indicador de encendido.
2.- LEDs indicadores de señal de audio.
3.- LED indicador de señal alta.
Se enciende cuando la señal es
muy alta
4.- Control de volumen y encendido.
PANEL TRASERO
5.- Antena receptora.
6.- Salida de audio
desbalanceado 6.3mm
7.- Entrada del adaptador
de corriente eléctrica.
12 3
4
6
5
7
5
MICROFONO
8. Rejilla
Protege la pastilla del micrófono y ayuda a
reducir los ruidos provocados por el viento o el
aliento.
9. Interruptor de encendido / apagado
10. LED indicador de encendido del
micrófono.
11. Compartimiento de la batería
ESPAÑOL-06
ESPAÑOL
8
910
11

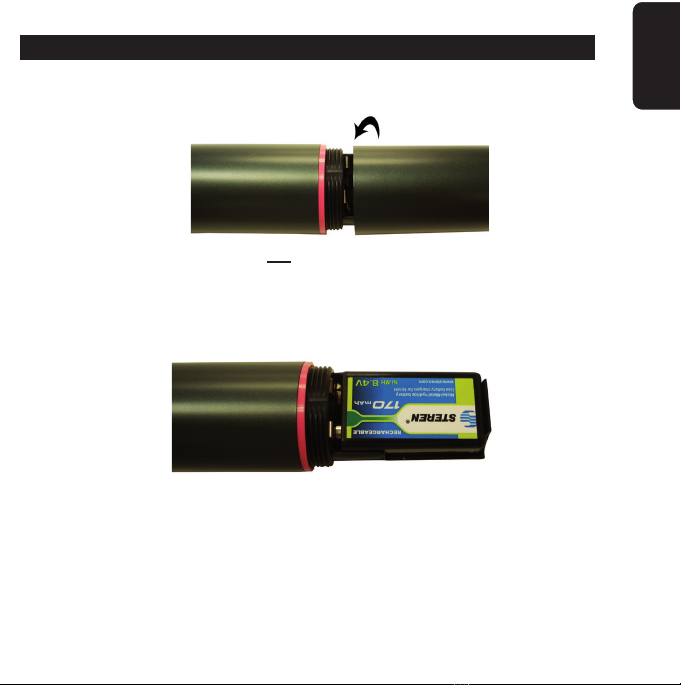

INSTALACION Y REEMPLAZO DE BATERIA
1.- Abra la tapa del compartimiento.
2.- Coloque una batería de 9V - - - poniendo atención a la polaridad.
ESPAÑOL-07
ESPAÑOL
ESPAÑOL-08
ESPAÑOL
OPERACION
Una vez que ha colocado la batería en el micrófono:
1.- Conecte un sistema de audio en la salida de audio del receptor
2.- Saque la antena del receptor en forma perpendicular.
3.- Inserte el adaptador de corriente en el receptor y conecte el
adaptador a un contacto eléctrico cercano.
4.- Ajuste un nivel bajo de volumen en el receptor.
5.- Encienda el micrófono.
6.- Ajuste el nivel de volumen de acuerdo a sus necesidades.
7.- Cuando no utilice el micrófono por un largo tiempo, retire la batería.
ADAPTADOR DE CORRIENTE
CABLE DE AUDIO
AMPLIFICADOR
BAFLE
ESPECIFICACIONES
Micrófono
Entrada: 9V - - - (batería cuadrada)
Respuesta en frecuencia: 50Hz a 15kHz
Distorción armónica (THD): <1%
Receptor
Entrada: 12V - - - 300mA
Convertidor
Entrada: 120V~ 60Hz 15W
Salida: 15V - - - 400mA
El diseño del producto y las especicaciones pueden cambiar sin
previo aviso.
ESPAÑOL-09
ESPAÑOL
PÓLIZA DE GARANTÍA
Esta póliza garantiza el producto por el término de un año en todas sus partes y mano
de obra, contra cualquier defecto de fabricación y funcionamiento, a partir de la fecha de
entrega.
CONDICIONES
1.- Para hacer efectiva la garantía, presente ésta póliza y el producto, en donde fue
adquirido o en Electrónica Steren S.A. de C.V.
2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar
defectuoso sin ningún cargo al consumidor. Los gastos de transportación serán cubiertos
por el proveedor.
3.- El tiempo de reparación en ningún caso será mayor a 30 días, contados a partir de la
recepción del producto en cualquiera de los sitios donde pueda hacerse efectiva la
garantía.
4.- El lugar donde puede adquirir partes, componentes, consumibles y accesorios, así como
hacer válida esta garantía es en cualquiera de las direcciones mencionadas
posteriormente.
ESTA PÓLIZA NO SE HARA EFECTIVA EN LOS SIGUIENTES CASOS:
1.- Cuando el producto ha sido utilizado en condiciones distintas a las normales.
2.- Cuando el producto no ha sido operado de acuerdo con el instructivo de uso.
3.- Cuando el producto ha sido alterado o reparado por personal no autorizado por
Electrónica Steren S.A. de C.V.
El consumidor podrá solicitar que se haga efectiva la garantía ante la propia casa
comercial donde adquirió el producto. Si la presente garantía se extraviara, el consumidor
puede recurrir a su proveedor para que le expida otra póliza de garantía, previa
presentación de la nota de compra o factura respectiva.
Producto: Micrófono Inalámbrico VHF con Receptor
Modelo: WR-102D
Marca: Steren
