Steren CCTV-250 Manuale utente
1
CCTV-250
Gracias
por la compra de este producto Steren.
Este manual contiene todas las funciones de
operación y solución de problemas necesarias para
instalar y operar su nueva Cámara adicional CCTV
tipo domo con movimiento Steren.
Por favor revise el manual completamente para
estar seguro de instalar y poder operar
apropiadamente este producto.
Para apoyo, compras y todo lo
nuevo que tiene Steren, visite nuestro sitio Web en:
www.steren.com
Cámara adicional CCTV tipo
domo con movimiento
CONTENIDO
Características 6
Controles 7
Conguración de interruptores DIPs 8
Conexión 10
Colocación 11
Problemas y soluciones 12
Especicaciones 13
5
IMPORTANTE
-No exponga el equipo a temperaturas extremas.
-Siempre utilice un paño suave, limpio y seco para limpiar el equipo.
-Evite el contacto con el lente de la cámara.
-No deje caer el equipo, podría ocasionar fallas.
-Utilice sólo el adaptador de corriente incluido en su equipo, cualquier otro
puede causar un mal funcionamiento.
-Cuando retire el convertidor del tomacorriente, asegúrese de jalarlo por el
cuerpo, no lo jale del cable.
-Nunca toque el eliminador con las manos mojadas.
6
La cámara alámbrica a color tipo domo tiene movimiento de 360° y está
diseñada para propósitos de seguridad en interiores.
El movimiento de la cámara puede ser controlado vía remota en conjunto
con el sistema CCTV-255. Tiene sensor Sharp de tecnología CCD de 380
líneas en color para sistema NTSC, control automático de gama y balance
de blancos para imágenes nítidas en todo momento, conector BNC que
entrega señal en banda base 1Vpp para conectarse a cualquier equipo
procesador de video o monitor estándar y cables para conexión con el
mando del rotor el cual se comunica vía RS485.
Fabricada en plástico ABS color marl.
• Cámara PTC.
• Rotor de 360°.
• LEDs infrarrojos para visión nocturna.
• Imagen a color.
Características
7

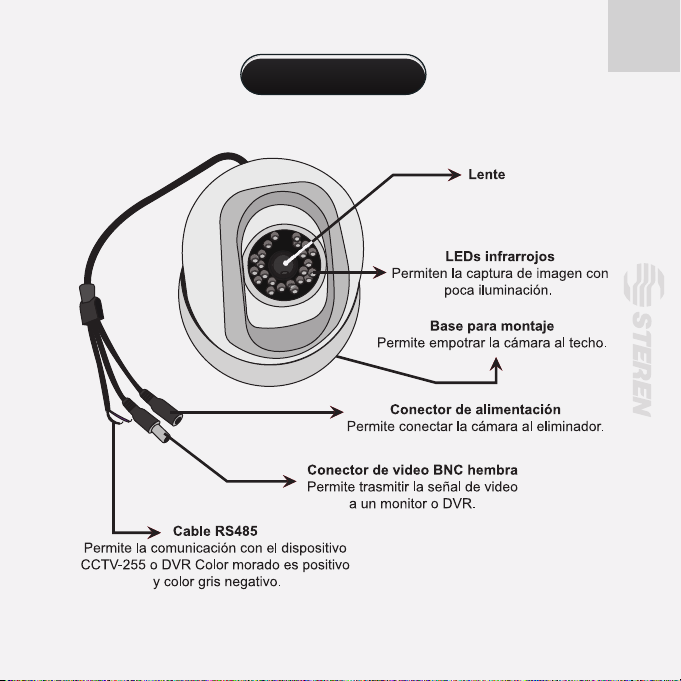

Controles
8
Conguración de interruptores DIPs
Para congurar los DIPs es necesario retirar las dos tapas de la cámara, siga
los siguientes pasos:
- Gire el soporte a la izquierda para retirar.
- Retire la etiqueta que se encuentra en la base de la cámara.
Mediante estos interruptores podrá congurar la dirección de cada una de
las cámaras usando código binario. Cuando el interruptor está en la posición
de apagado, representa un cero y cuando está en posición de encendido
representa un 1.
Así, por ejemplo, para congurar la posición 52 deberá poner los
interruptores 3, 5 y 6 en la posición de ON y para congurar la cámara 25
deberá encender los interruptores 1, 4 y 5.
INTERRUPTORES 1 A 6
9
Con los interruptores 7 y 8 podrá congurar la velocidad de transferencia
(baud rate) de la cámara. Esta velocidad deberá ser igual a la del control o
dispositivo al que esté conectada la cámara.
Tiene 4 opciones de velocidad: 1200, 2400, 4800, 9600. La conguración
es la siguiente:
Con el interruptor 9 podrá seleccionar el protocolo de la cámara. Para
Pelco-P el interruptor deberá estar en ON, para Pelco-D deberá estar en
OFF.
El DIP 0 permite cambiar la resistencia de la terminal 485 a 120Ω. Esto es
útil cuando los tendidos de cable son muy largos, ya que se reduce el efecto
de la atenuación.
INTERRUPTORES 7 Y 8
INTERRUPTOR 9
INTERRUPTOR 0
10
-Conecte el eliminador a un
tomacorriente y posteriormente
al conector de alimentación de
la cámara.
-Conecte el cable BNC de la cámara a
una entrada de video BNC de un monitor
o DVR.
-El cable RS-485 conéctelo al control modelo
CCTV-255 o DVR, teniendo en cuenta la polaridad.
En caso de ser un DVR, verique el tipo de
protocolo para que sea igual al de la cámara
Nota: Para conectar varias cámaras deberá hacerlo en paralelo.
Conexión
camera preset
CH4
C
MAIN OUT
LAN
ALARM
IN
1
2
3
4
G
G
TX+
TX-
TX+
TX-
-
+
ALARM
OUT
RS422
4MAIN OUT
