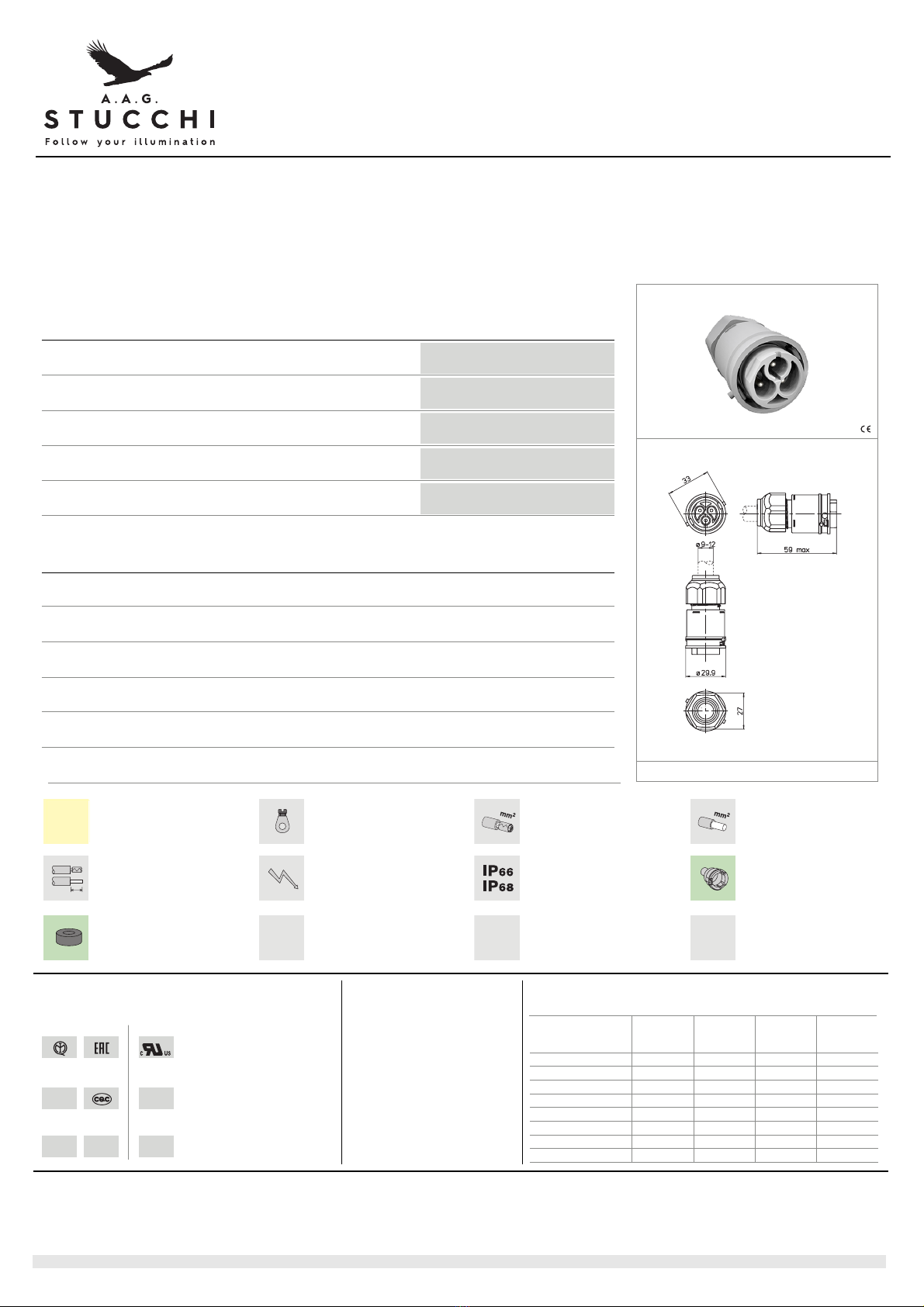

STUCCHI 3701/V Manuale utente

A.A.G. STUCCHI s.r.l. u.s.

Via IV Novembre 30/32

23854 Olginate (Lc) - ITALY

Ph. +39-0341-653111

Fax +39-0341-653250

[email protected]

www.aagstucchi.it

PAG 1

11-03-2021

Marchi di qualità

Quality marks

Note

Direttive Europee

European directives

Dati tecnici

Technical data

Caratteristiche

Characteristics

Notes

600V-15A(AWG14) 10A(AWG16)

7A(AWG18) T105

- La temperatura massima di funzionamento T é la massima temperatura ambiente alla quale il connettore può funzionare con il valore di

corrente nominale indicato (EN/IEC61984). Limite di temperatura inferiore / superiore é: -10 °C / +150 °C (EN/IEC61984).

- The maximum operating temperature T is the maximum ambient temperature for the connector working at the rated current value

indicated (EN/IEC61984). Temperature lower/upper limits: -10 °C / +150 °C (EN/IEC61984).

- Poli

- Poles

2P+E

16A-250V

T120

IP66/IP68

III / 2

Conforme “RoHS”

“RoHS” compliant

senza fissaggio

without fixing

rigid and flexible with ferrule wires

stripping

spelatura cavetti rigidi e flessibili con

fascetta

serrafilo con vite e morsetto

screw terminals

suitable for impulse ignition voltage

up to...

adatto per tensione di accensione

ad impulsi fino a...

sezione conduttore flessibile con

fascetta

section of the flexible conductor

with ferrule

protetto IP66/IP68 (3m/2h)

IP66/IP68 protected (3m/2h)

sezione conduttori rigidi

rigid conductor section

3701/V-N

3701/V

24,8

200

500

Pesi e confezioni

Weights and packaging

S-3700/121

3700/C...

5kV

7-8

1-2,5

SPINA DI CONNESSIONE PROTETTA

PROTECTED CONNECTION PLUG

Art.

Codice prodotti

Product references

Peso netto

Net weight

n° pz

per sacco

per bag

n° pz

per scatola

per box

n° pz

per cartone

per carton

Con/With: 3702/...

- Corrente e tensione nominale

- Rated current and voltage

- Temperatura massima di funzionamento (IEC)

- Maximum operating temperature (IEC)

- Grado di protezione

- Protection index

- Cat. sovratensione / Grado di inquinamento



- Impulse withstand cat. / Pollution degree

— Contatti in ottone argentato

— Silver plated brass contacts

...V= grigio chiaro ...V-N= nero

...V= light grey ...V-N= black

— Corpo in poliammide grigio chiaro

— Light grey polyamide body

3701/V

3701/V-N

A.A.G. STUCCHI .r.l. u. .

Via IV Nove bre 30/32

23854 Olginate (LC) - ITALY

Ph. +39-0341-653111

Fax +39-0341-653250

info@aag tucchi.it

www.aag tucchi.it

AVVERTENZE E ISTRUZIONI DI MONTAGGIO

CONNETTORI PROTETTI IP66/IP68 2-3 POLI

I connettori devono essere collegati al cavo in assenza di tensione.

Il cavo di ali entazione deve se pre essere collegato al

connettore presa 3702/… .

I connettori per ﬁssaggio a parete art. 3701/A… e 3702/A… hanno

il serraﬁlo auto atico a 2 fori (0,5-2,5 2) che accetta due cavetti

per ogni polo: si devono utilizzare cavetti di sezione adeguata alla

corrente per l’eventuale collega ento passante e si possono

utilizzare cavetti di sezione inferiore per derivare l’ali entazione

dell’apparecchio di illu inazione.

I connettori art. 3701/… e 3702/… non devono essere utilizzati co e

sostituzione di prese e spine do estiche.

CAVI UTILIZZABILI:

-FG7OR: 2X1.5 2 ; 2x2,5 2; 3X1.5 2 ; 3x2,5 2

-FROR: 2X1.5 2 ; 2x2,5 2; 3X1.5 2 ; 3x2,5 2

-H05VV-F: 2x2,5 2; 3X1.5 2 ; 3x2,5 2

-H07RN-F: 2x1 2; 2x2,5 2; 3X1.5 2 ; 3x2,5 2

-SIHF: 2x2,5 2; 3x2.5 2

-AWG14: 2X; 3X

-AWG16: 2X; 3X

-AWG18: 2X; 3X

CORRETTO ACCOPPIAMENTO CORPO/GUSCIO

3701/A...: corpo spina (1) + guscio con pin di ﬁssaggio (2)

3701/V...: corpo spina (1) + guscio con pin di ﬁssaggio (2) e bloccacavo

3702/A...: corpo presa (3) con ﬁnestre di aggancio (4)

3702/V...: presa (3) con cave di ﬁssaggio (4) e bloccacavo

WARNINGS AND MOUNTING INSTRUCTIONS FOR

IP66/IP68 2-3 POLES CONNECTORS

The connectors ust be connected to the cable out of voltage.

The supply cable ust be always connected to the connection

socket. 3702/… .

Connectors for the panel ounting art. 3701/A… and 3702/A…

have 2 holes (0,5-2,5 2) push wires ter inals which accept

two wires for each pole: wires with a suitable section for the

current involved ust be used for the eventual passing through

connection and wires with reduced section can be used to

supply the internal circuit of the lighting ﬁtting.

The connectors art. 3701/…, 3702/… ust not be used as

replace ent of do estic sockets and plugs.

SUITABLE CABLES:

-FG7OR: 2X1.5 2 ; 2x2,5 2; 3X1.5 2 ; 3x2,5 2

-FROR: 2X1.5 2 ; 2x2,5 2; 3X1.5 2 ; 3x2,5 2

-H05VV-F: 2x2,5 2; 3X1.5 2 ; 3x2,5 2

-H07RN-F: 2x1 2; 2x2,5 2; 3X1.5 2 ; 3x2,5 2

-SIHF: 2x2,5 2; 3x2.5 2

-AWG14: 2X; 3X

-AWG16: 2X; 3X

-AWG18: 2X; 3X

RIGHT BODY/SHELL MOUNTING

3701/A...: plug body (1) + shell with ﬁxing pins (2)

3701/V...: plug body (1) + shell with ﬁxing pins (2) and gland

3702/A...: plug body (3) with openings for cla ping (4)

3702/V...: socket (3) with holes for ﬁxing (4) and gland

01/04/2015 PAG. 2

2P 2P+T

A.A.G. STUCCHI .r.l. u. .

Via IV Nove bre 30/32

23854 Olginate (LC) - ITALY

Ph. +39-0341-653111

Fax +39-0341-653250

info@aag tucchi.it

www.aag tucchi.it

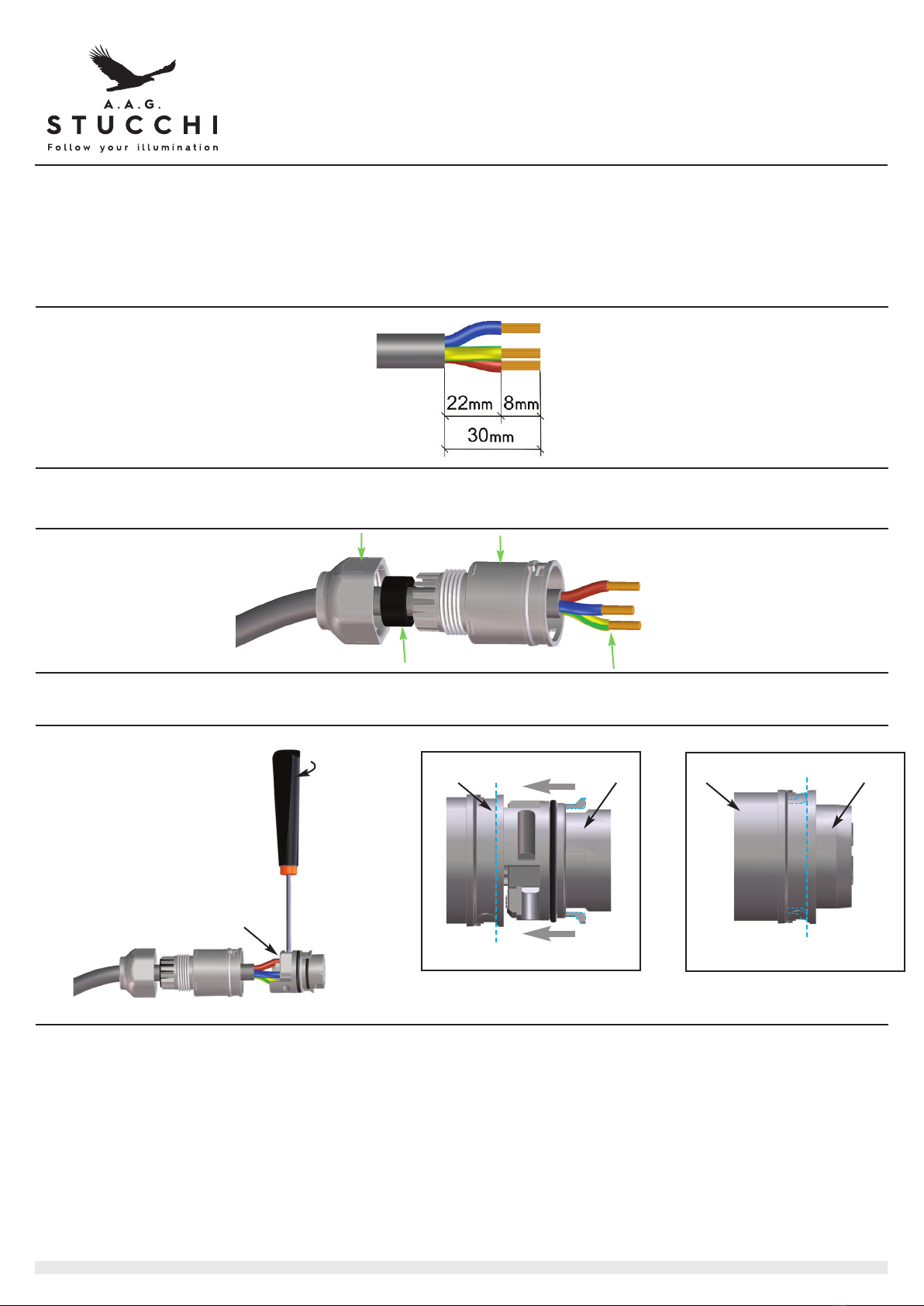

ISTRUZIONI DI MONTAGGIO PER CONNETTORI CON

SERRAFILO A VITE

Lunghezze di sguainatura del cavo e spelatura dei conduttori

Connessione dei conduttori

Inserire il cavo (4) attraverso il dado bloccacavo (1), la

guarnizione (2) e il corpo (3).

Collegare i conduttori ai serraﬁli a vite del frutto (5) ed inserirlo

nel corpo ﬁno a quando i ganci scattano nelle apposite

aperture (ﬁgure Ae B).

ATTENZIONE L’accoppia ento tre le due parti (3, 5) è possibile

solo in una posizione.

Ruotare i due co ponenti ﬁno a quando viene per esso

l’inseri ento (i ganci devono essere allineati alle relative ﬁnestre di

aggancio).

MOUNTING INSTRUCTION FOR CONNECTORS WITH

SCREW TERMINALS

Cable and conductors stripping lengths

Wires connection

Insert the cable (4) through the nut of the gland (1), the gasket

(2) and the body (3).

Connect the conductors into the screw ter inals (5) and insert

the odule into the body until the hooks are released into

suitable openings (pic. A, B).

WARNING The coupling of the two parts (3, 5) is possible in a

unique position only.

Rotate the two co ponent until they can couple (hooks ust

be alligned with openings for cla ping).

01/04/2015 PAG. 3

3 5 5

A B

A.A.G. STUCCHI .r.l. u. .

Via IV Nove bre 30/32

23854 Olginate (LC) - ITALY

Ph. +39-0341-653111

Fax +39-0341-653250

info@aag tucchi.it

www.aag tucchi.it

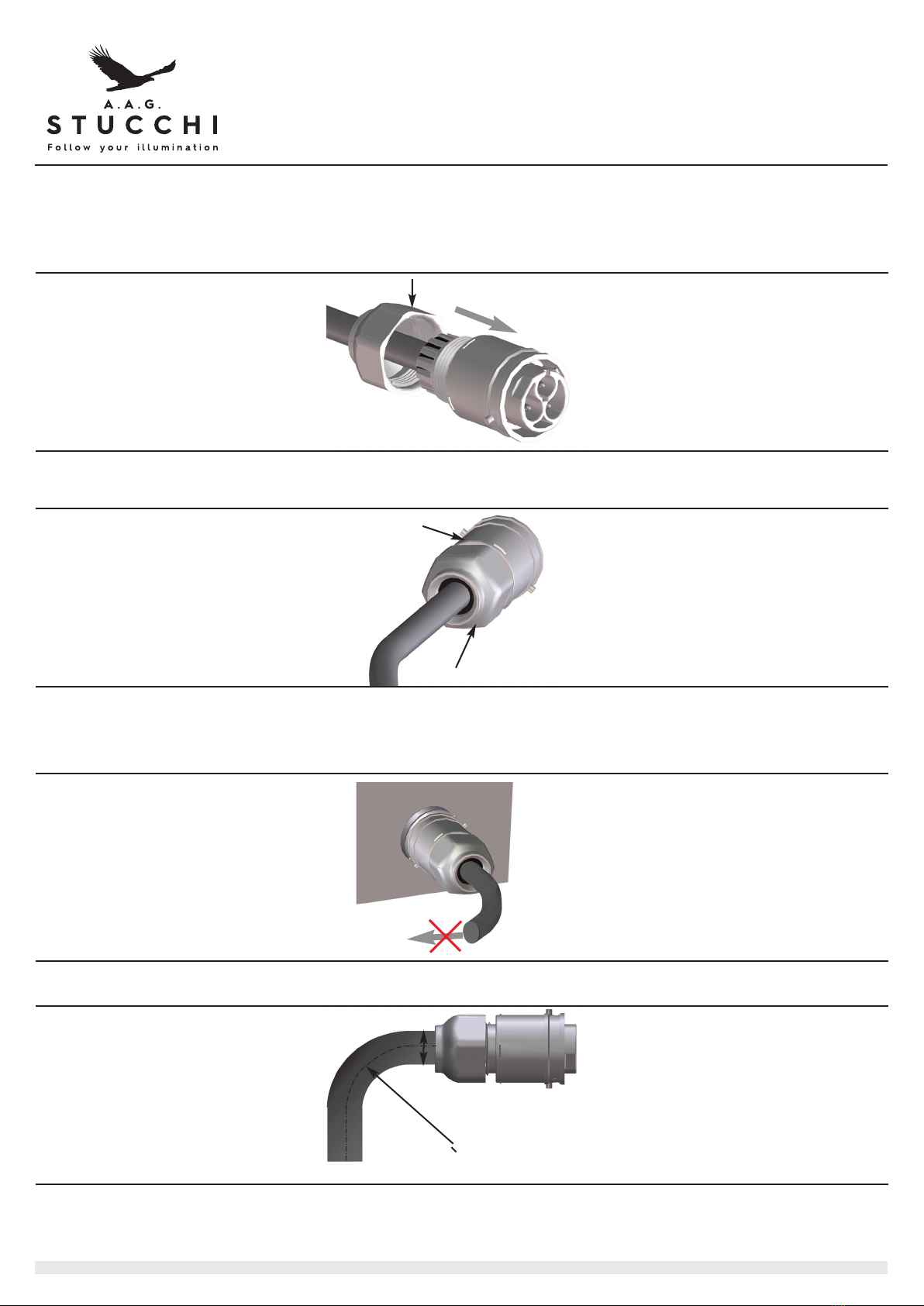

Avvicinare il dado (1) al corpo del connettore.

Avvitare il dado (1) al corpo (3) in odo da bloccare il cavo e

stringere la guarnizione. Il dado (1) va girato con una chiave

(coppia di serraggio 2.5 N ) tenendo ben fer o il corpo (3).

ATTENZIONE

Per assicurare il grado di protezione non deve essere applicata

alla connessione nessuna forza torcente (es. non attaccare pesi

al cavo, etc.).

N.B.: il raggio di curvatura del cavo di ali entazione deve

essere al eno 4 volte il valore del dia etro del cavo.

Place the nut (1) next to the connector body.

Tighten the nut (1) on the body (3) to lock the cable and to

tighten the gasket. The nut (1) is turned by wrench spanner

(tightening torque 2.5N ) keeping ﬁr the body (3).

CAUTION

To ensure protecion category do not expose the connection

to any bending force (e.g. do not attach loads to the cable,

etc.).

N.B.: The ini u bending radius for conductors has to be

ore than 4 ti es the conductor dia eter.

01/04/2015 PAG. 4

Force

>4D

A.A.G. STUCCHI .r.l. u. .

Via IV Nove bre 30/32

23854 Olginate (LC) - ITALY

Ph. +39-0341-653111

Fax +39-0341-653250

info@aag tucchi.it

www.aag tucchi.it

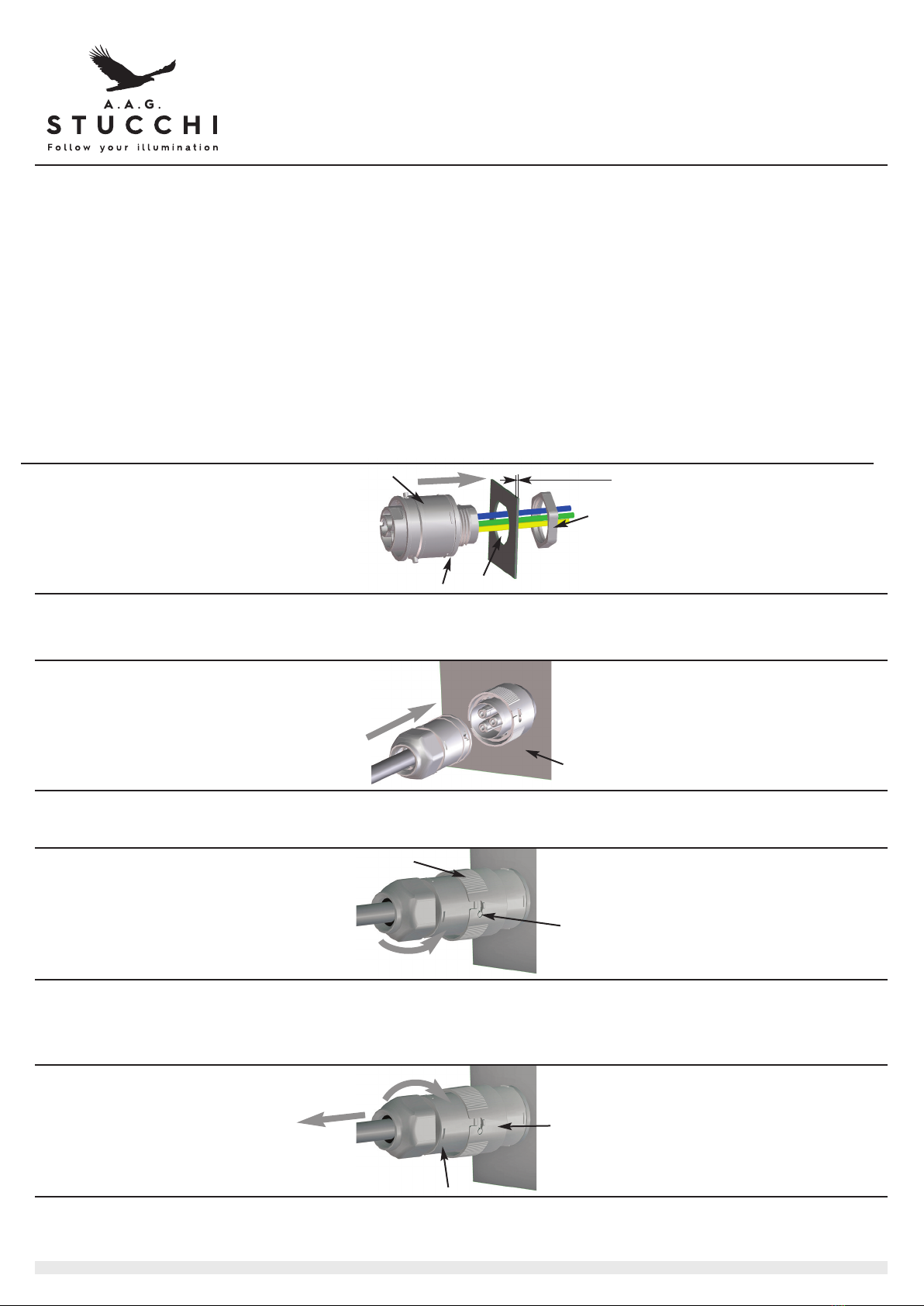

CONNETTORI PER FISSAGGIO A PARETE CON

SERRAFILO AUTOMATICO

Connessione dei conduttori:

Le connessioni auto atiche accettano conduttori rigidi con

sezioni da 0,5 a 2,5 2.

La spelatura sui conduttori deve essere 11-12 .

Istruzioni di ontaggio dei connettori a parete

Inserire il corpo del connettore “A”, con la guarnizione “A1” già

ontata, nel foro “B”, tenendo presente la posizione del piano

di riferi ento che evita la rotazione del corpo durante

l’avvita ento del dado “C”- coppia ax. di serraggio del dado

“C”: 2N .

Lo spessore assi o della parete di ﬁssaggio deve essere di 3,5 .

ISTRUZIONI PER IL CORRETTO ACCOPPIAMENTO DEI

CONNETTORI

Inserire il connettore con il cavo in quello ﬁssato

all’apparecchio “6”, rispettando il senso di inseri ento.

Ruotare co pleta ente la ghiera “7” in odo che i fer i “8”

posti sul corpo del connettore entrino perfetta ente nelle

aperture poste sulla ghiera “7”.

ISTRUZIONI PER IL CORRETTO SGANCIAMENTO DEI

CONNETTORI

Ruotare la ghiera “7” ed estrarre il connettore tirandolo per il

corpo “3”.

ATTENZIONE: Non estrarre il connettore tirando il cavo.

NOTA: L’accoppia ento tra due connettori a vite avviene

seguendo la stessa procedura.

CONNECTORS FOR PANEL MOUNTING WITH PUSH

WIRE TERMINALS

Wires connection:

Push-wire connections are suitable for rigid conductors fro

0,5 to 2,5 2 section.

Wires stripping ust be 11-12 .

Mounting instructions for panel ounting connectors

Insert the connector body “A”, with the gasket “A1” already

ounted, into the hole “B”, taking into consideration the

position of the no inal surface which avoids the body to

rotate during the screwing of the nut “C” - Max. tightening

torque for nut “C”: 2N .

Maxi u suitable ﬁxing wall thickness is 3,5 .

INSTRUCTIONS FOR CONNECTORS COUPLING

Insert the connector with the cable into the one ﬁxed to the

lighting ﬁxture “6”, aintaining the insertion position.

Turn co pletely the sleeve “7” in such a way the locks “8”

placed on the connector body co e perfectly into the

openings placed on the sleeve “7”.

INSTRUCTIONS FOR CONNECTORS UNCOUPLING

Unscrew the sleeve “7” and extract the connector pulling the

body “3”.

WARNING: Do not pull the cable during the connector extraction.

NOTE: The coupling between two screw wire ter inal connectors

is done following the sa e procedure.

01/04/2015 PAG. 5

A1 B

3,5mm max.
