STUDIODUE CitycoloR10 Manuale utente
User manual for art.
Manuale d’uso per art. 220110 - 220310 - 220410
Stage - Beam - Arch version
rel. 1_7/22 - Studio Due 2
* SURGE PROTECTION MODULE - * Modulo protezione sovratensioni
[ CitycoloR10 Stage - Beam - Arch ]
High immunity to voltage overloads thanks to the use of a 10KA@8/20uS, 10KV Surge Protection Module
capable of withstanding voltage and current pulses up to 10.000Volt and 10.000Ampere.
Elevata immunità ai sovraccarichi di tensione grazie all’utilizzo di un Modulo di Protezione 10KA@8/20uS, 10KV
in grado di sopportare impulsi di tensione e corrente fino a 10.000Volt e 10.000 Ampere.
rel.1_7/22 - Studio Due
3

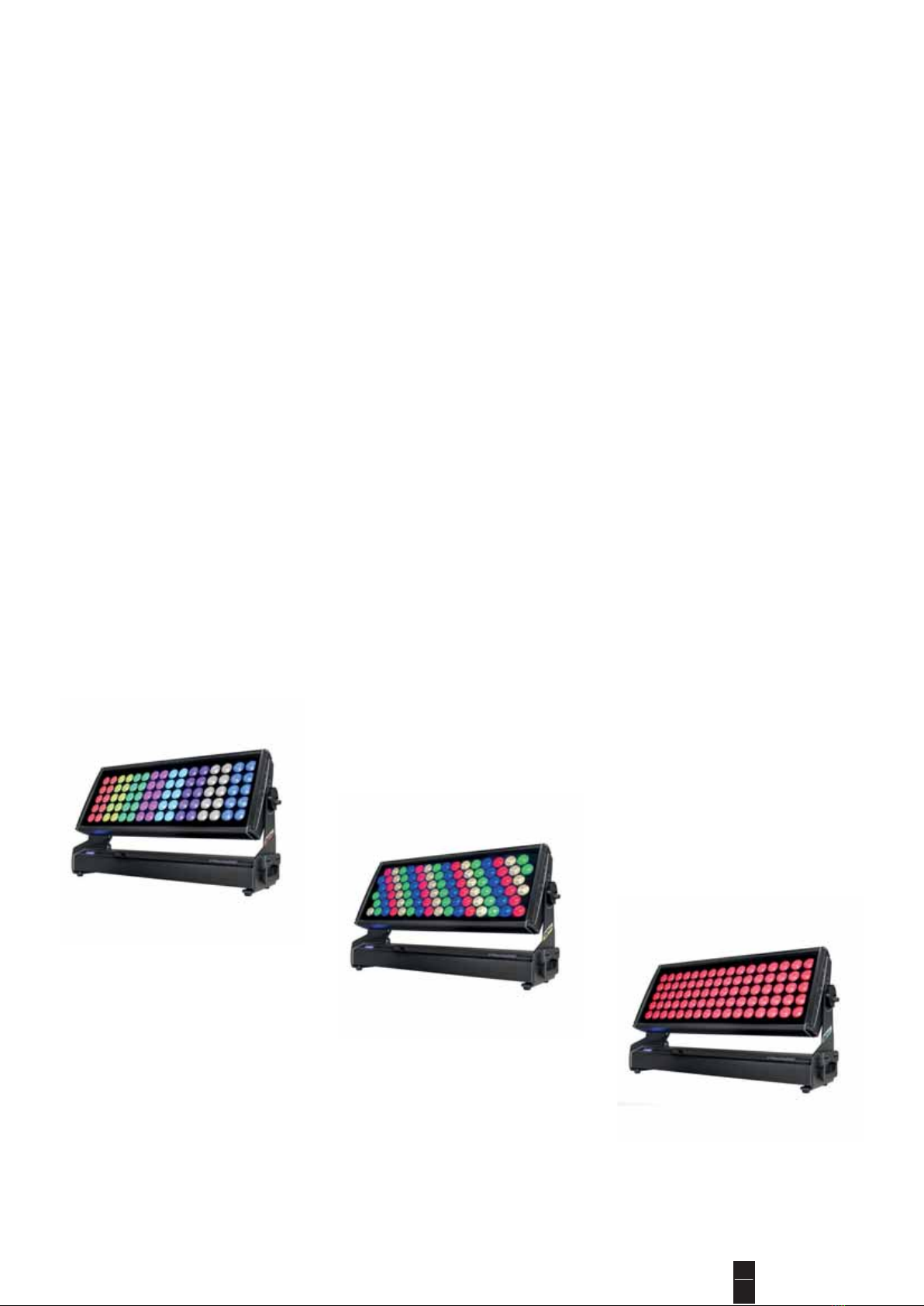

CitycoloR10 Stage IP65
8 independent segment control
CitycoloR10 Beam IP67
Ultra Narrow optic
CitycoloR10 Arch IP67
INDEX
Page 5 Safety informations / Informazioni di sicurezza
Page 6 Introduction / Introduzione
Page 7 Accessories / Accessori
Page 9 Technical features / Caratteristiche tecniche
Page 12 Main supply connection / Collegamento fonte di alimentazione R10 Stage
Page 13 DMX connections / Connessioni DMX R10 Stage
Page 14 Main supply connection / Collegamento fonte di alimentazione R10 Beam-Arch
Page 15 DMX connections / Connessioni DMX R10 Beam-Arch
Page 16 Example of connections DMX-Controller / Esempi di collegamento DMX-Controller
Page 17 DMX Channels list / Lista canali DMX
Page 23 Setup and configuration (touch control panel) / Configurazione e settaggio (pannello di controllo touch)
Page 28 Physical / Dimensioni
Page 30 CE standards / Certificazioni CE
Page 31 Warranty / Garanzia
rel. 1_7/22 - Studio Due 4
.................................................................................................................. ENG
SAFETY INFORMATION (service personnel)
IMPORTANT !
READ ALL CAUTIONS AND WARNINGS PRIOR TO OPERATE THIS EQUIPMENT.
INSTRUCTION TO PREVENT INJURY OR DAMAGE DUE TO ELECTRIC SHOCK, FIRE, MECHANICAL HAZARDS, DANGEROUS MATTERS.
• PROTECTION AGAINST DANGEROUS MATTERS
At the end of its life, must be collected separately. It shouldn’t be thrown as urban waste and neither released in the environment.
It must be collected from the nearest special waste collection point or consigned to your dealer that provides the service.
The incorrect waste disposal can damage the environment and the people for the presence of dangerous substances.
Sanctions are provided for an unauthorized disposal. ............................................................................................................................................................
• PROTECTION AGAINST FIRE
1) Maintain minimum distance of 0.2 meter from walls or any other type flammable surfaces.
2) Maintain minimum distance of 0,2 meter to lighted objects.
3) Replace fuses (if present) only with the specified type and rating.
4) Do not install the fixture close to heat sources. Do not lay the connection cable on the fixture when it is warm.
5) Fixture designed to be installed on normally flammable surfaces. .....................................................................................................................................
• PROTECTION AGAINST ELECTRIC SHOCK
1) This equipment must be earthed.
2) Class I equipment. The power supply cord includes a protective earthing conductor as part of the cord.
3) Disconnect power before servicing (service personnel). ..................................................................................................................................................
• PROTECTION AGAINST MECHANICAL HAZARDS
1) Use secondary safety chain when fixing this equipment.
2) Equipment surface may reach temperature up to 75°C.
3) The protection screens and the lenses must be replaced with genuine parts only if they are visibly damaged and
their effectiveness has been reduced, for example, by cracks or deep scratches. ..............................................................................................................
................................................................................................................... ITA
INFORMAZIONI DI SICUREZZA (personale di servizio)
IMPORTANTE !
LEGGERE ATTENTAMENTE TUTTI GLI AVVERTIMENTI PRIMA DI COMPIERE QUALUNQUE OPERAZIONE SU QUESTO APPARECCHIO.
ISTRUZIONI PER PREVENIRE LESIONI O DANNI DOVUTI AL FUOCO, ALLE SCOSSE ELETTRICHE, AI RISCHI MECCANICI ED A SOSTANZE PERICOLOSE.
•PROTEZIONE CONTRO SOSTANZE PERICOLOSE
A fine vita è oggetto di raccolta separata, non gettare nei comuni cassonetti di rifiuti urbani, né tantomeno nell’ambiente.
Può essere consegnato presso i centri di raccolta delle amministrazioni comunali, oppure presso i rivenditori che forniscono questo servizio.
Lo smaltimento errato può causare danni alle persone e all’ambiente per la possibile presenza di sostanze pericolose.
Sono previste sanzioni in caso di smaltimento abusivo dei suddetti prodotti. ..........................................................................................................................
•PROTEZIONE CONTRO IL FUOCO
1) Mantenere la distanza minima di 0.2 metri da pareti ed altre superfici infiammabili.
2) Mantenere la distanza minima di 0,2 metri dagli oggetti illuminati.
3) Sostituire i fusibili (se presenti) solo con altri dello stesso tipo e valore.
4) Non installare il faro vicino fonti di calore. Non appoggiare il cavo di connessione sul faro quando questo è caldo.
5) Questo apparecchio è adatto per il montaggio su superfici normalmente infiammabili. .......................................................................................................
•PROTEZIONE CONTRO SCOSSE ELETTRICHE
1) Questo apparecchio necessita di messa a terra.
2) Apparecchio di Classe I. Il conduttore di protezione deve far parte del cavo di alimentazione.
3) Disconnettere l’alimentazione prima di aprire l’apparecchio (personale di servizio). ............................................................................................................
•PROTEZIONE CONTRO RISCHI MECCANICI
1) Usare la catena di sicurezza supplementare quando installate l’apparecchio.
2) La temperatura dell’apparecchio può raggiungere 75°C.
3) Gli schermi di protezione e le lenti devono essere sostituiti sempre con ricambi originali se sono visibilmente danneggiati
e se la loro efficacia è stata ridotta, per esempio, da fessure o incisioni profonde. ...............................................................................................................
F
IP65
0,2 m
F
IP65
0,2 m
IP67
IP67
rel.1_7/22 - Studio Due
5
.................................................................................................................. ENG
INTRODUCTION
CHECK THAT THE FIXTURE HAS NOT BEEN DAMAGED DURING TRANSPORT. IF IT HAS BEEN DAMAGED OR IT DOES NOT WORK, ADDRESS THE
SELLER. WHETHER THE FIXTURE HAS BEEN SHIPPED TO YOU DIRECTLY, PLEASE CONTACT THE SHIPPING COMPANY.
ONLY THE CONSIGNEE (PERSON OR COMPANY) CAN CLAIM FOR THESE DAMAGES.
Thanks for using our CitycoloR10 RGBW RDM fixtures.
CitycoloR10 RGBW is a new HIGH POWER range of HIGH-EFFICIENCY LED luminaires. Three different version: ARCH, BEAM and STAGE.
The STAGE version has independent LEDs segments control
Available in 3 different versions:
• Art. 220110 CitycoloR10 STAGE RGBW RDM IP65 (LEDs independent segment control)
• Art. 220310 CitycoloR10 BEAM RGBW RDM IP67 (Ultra Narrow optic)
• Art. 220410 CitycoloR10 ARCH RGBW RDM IP67
• Standard fixture colour finishing is black. Optional grey and white (art. FX-COLOUR).
To obtain the best performances and for a correct functioning of this unit for the years to come, we suggest you to read carefully this manual before
connecting or putting the fixture into use. By doing so you will gain experience with its commands and connections and you will be easily able to use it.
YOUR REFERENCE
Always remember to give the serial number and to specify the model any time you address the seller for information or assistance.
BASIC KIT
• Fixture
• IP65 POWERCON Female connector (without cable) for STAGE or 3 PIN Female connector (without cable) for BEAM and ARCH
• IP65 XLR 5pin Male and Female connectors (without cable) for STAGE or 4 PIN Male and Female connectors (without cable) for BEAM and ARCH
• User manual
• Studio Due warranty
• CE standards
................................................................................................................... ITA
INTRODUZIONE
CONTROLLATE CHE L’APPARECCHIO NON ABBIA SUBITO ALCUN DANNO DURANTE IL TRASPORTO. SE AVESSE SUBITO DEI DANNI O SE NON DOVESSE
FUNZIONARE, RIVOLGETEVI AL VOSTRO RIVENDITORE. SE L’APPARECCHIO VI È STATO SPEDITO DIRETTAMENTE, RIVOLGETEVI SUBITO ALLA DITTA DI
TRASPORTO.
SOLO IL DESTINATARIO (LA PERSONA O DITTA RICEVENTE L’APPARECCHIO) PUÒ RECLAMARE PER QUESTO TIPO DI DANNI.
Vi ringraziamo per l’utilizzo dei nostri apparecchi CitycoloR10 RGBW RDM.
CitycoloR10 RGBW è una nuova gamma di apparecchi LED HIGH POWER ad alta efficienza. Tre diverse versioni: ARCH, BEAM e STAGE.
La versione STAGE è dotata di un controllo indipendente dei segmenti LED.
Disponibile in 3 versioni:
• Art. 220110 CitycoloR10 STAGE RGBW RDM IP65 (controllo di segmenti LEDs indipendente)
• Art. 220310 CitycoloR10 BEAM RGBW RDM IP67 (Ottica Fascio Stretto)
• Art. 220410 CitycoloR10 ARCH RGBW RDM IP67
• finitura standard colore nero. Opzionale grigio e bianco (art. FX-COLORI).
Per ottenere il meglio delle prestazioni ed un corretto funzionamento negli anni di questa unità, Vi consigliamo di leggere attentamente questo manuale
prima di collegarla e metterla in uso. In questo modo acquisirete familiarità con i suoi comandi e collegamenti affinché possiate utilizzarla facilmente.
VOSTRA REFERENZA
Citate sempre il numero del modello e di serie ogni volta che Vi rivolgete al vostro rivenditore per informazioni o assistenza.
CONFEZIONE BASE
• Apparecchio
• Connettore POWERCON Femmina IP65 (senza cavo) per STAGE o connettore 3 PIN femmina (senza cavo) per BEAM e ARCH
• Connettori IP65 XLR 5pin Maschio e Femmina (senza cavo) per STAGE o connettori 4 PIN maschio e femmina (senza cavo) per BEAM e ARCH
• Manuale d’uso
• Garanzia Studio Due
• Dichiarazione CE
rel. 1_7/22 - Studio Due 6
.................................................................................................................. ENG / ITA

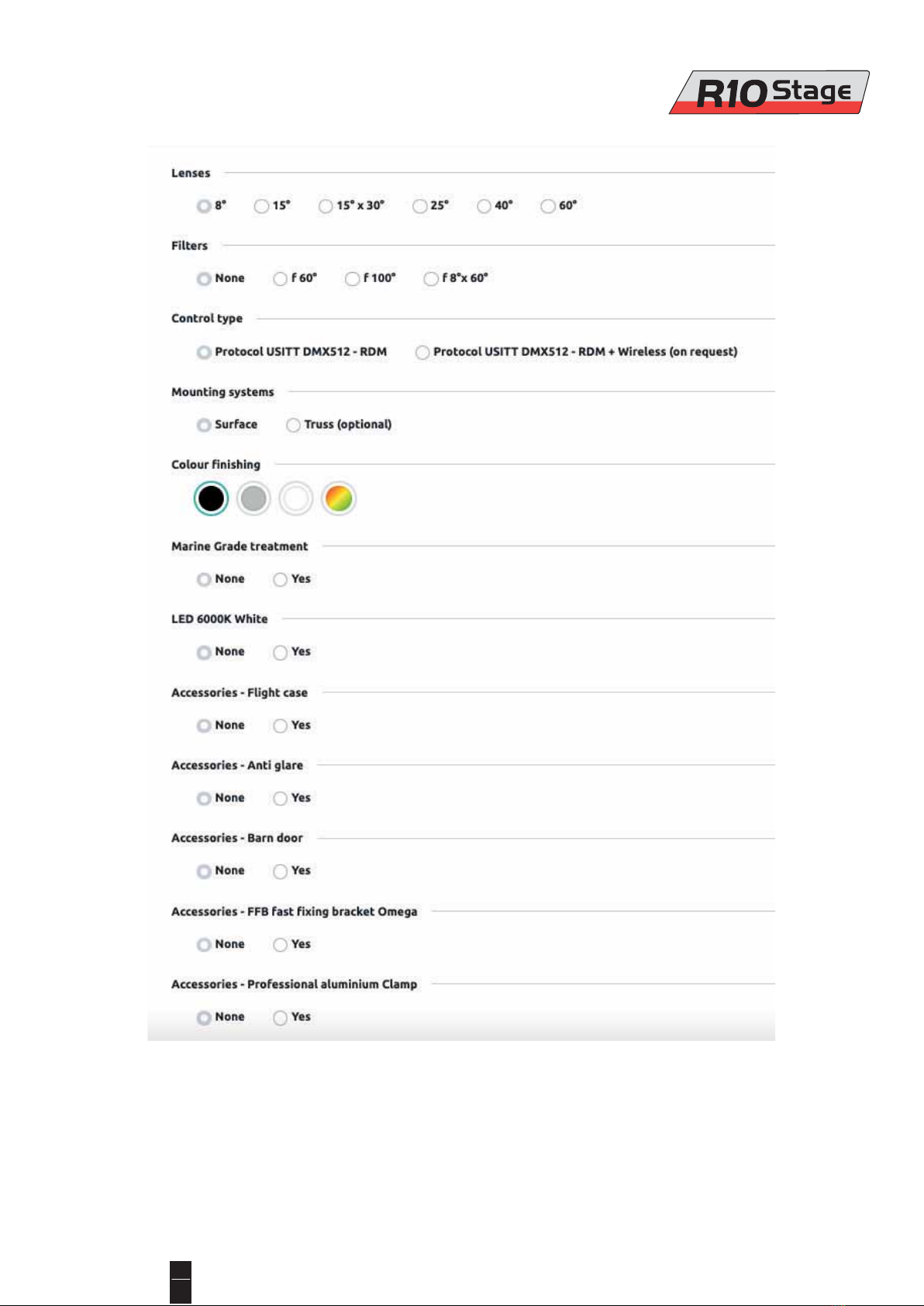

OPTIONAL ACCESSORIES / ACCESSORI OPZIONALI
rel.1_7/22 - Studio Due
7
.................................................................................................................. ENG / ITA
OPTIONAL ACCESSORIES / ACCESSORI OPZIONALI
rel. 1_7/22 - Studio Due 8
.................................................................................................................. ENG / ITA

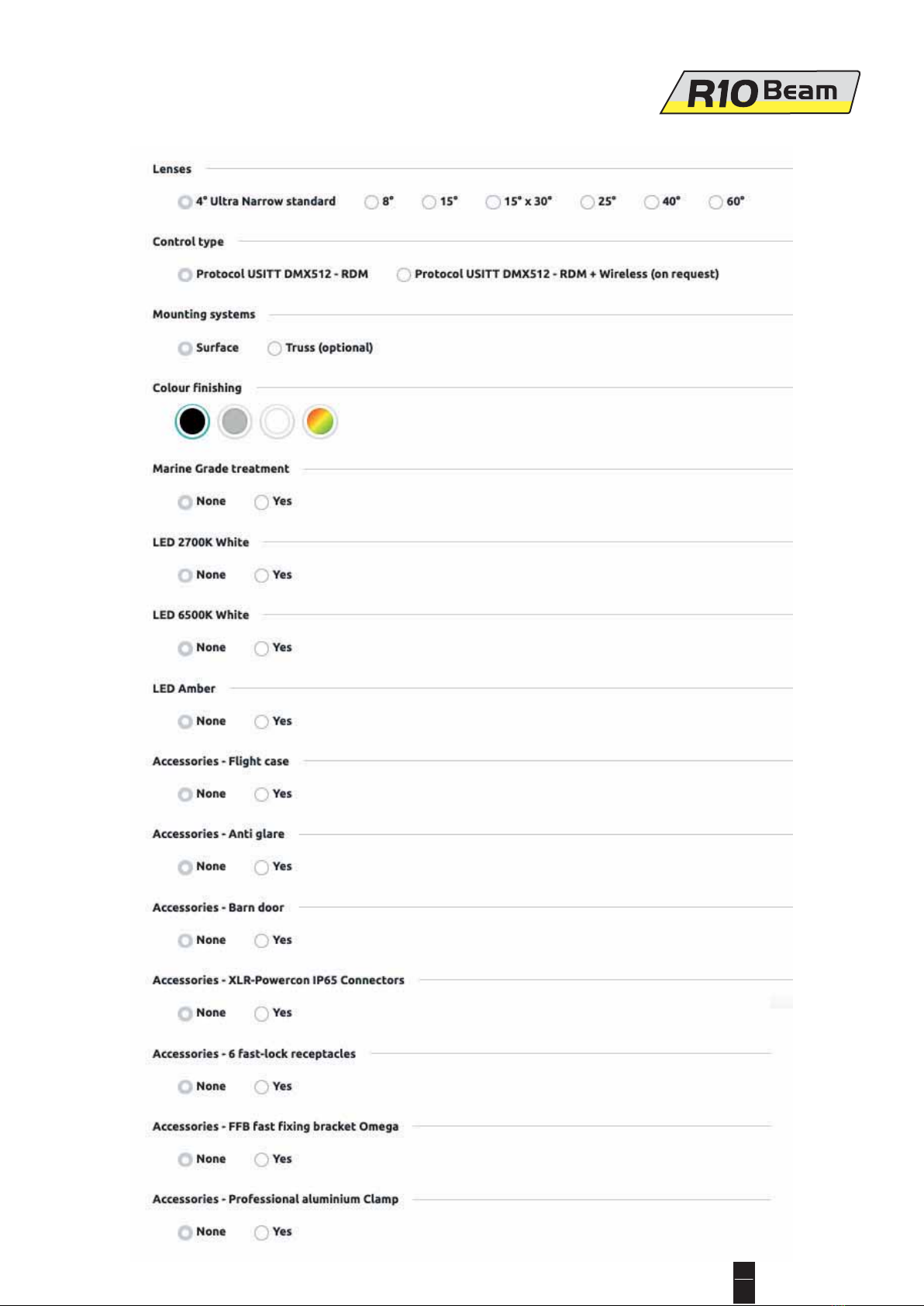

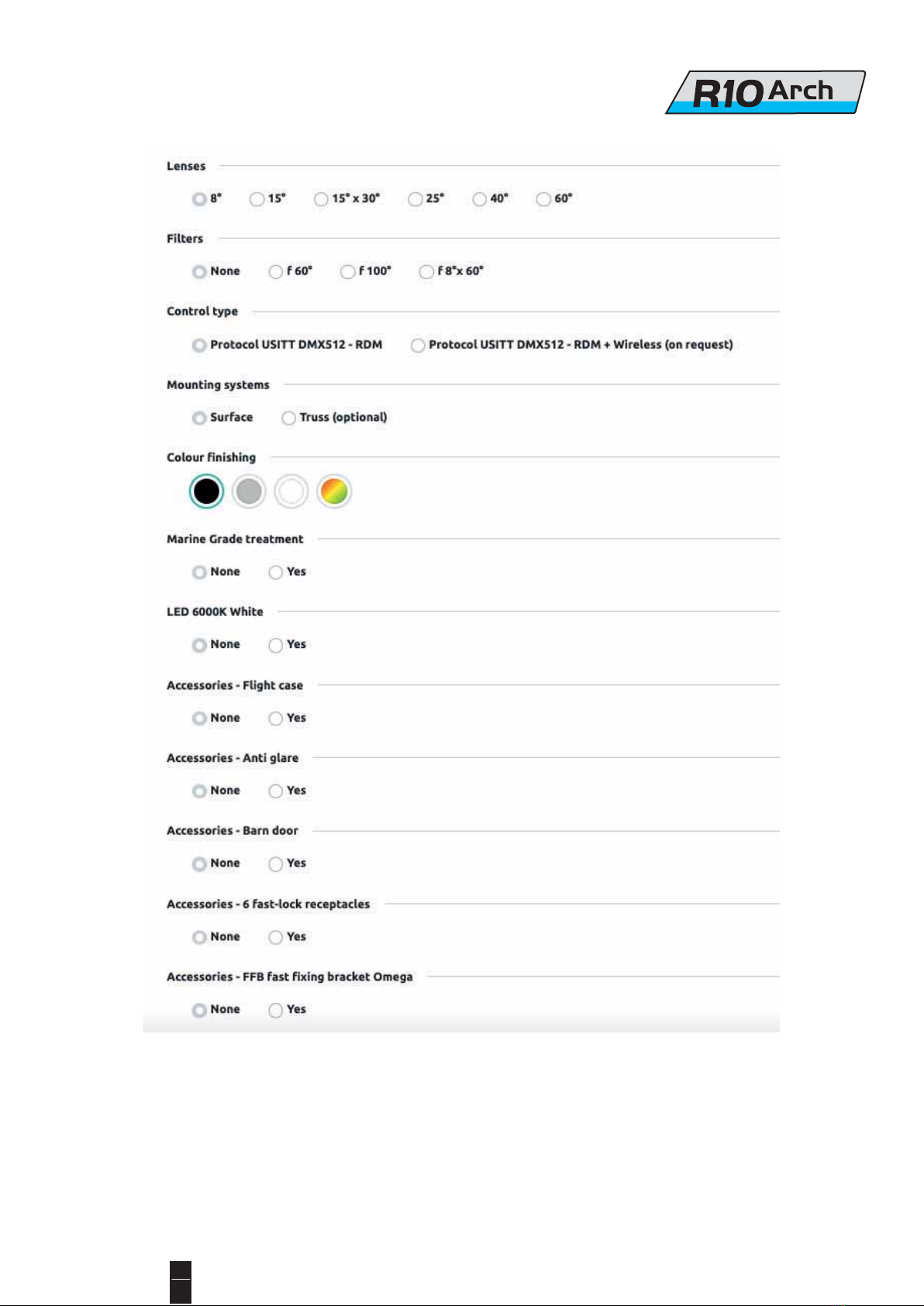

OPTIONAL ACCESSORIES / ACCESSORI OPZIONALI
rel.1_7/22 - Studio Due
9
.................................................................................................................. ENG / ITA
TECHNICAL FEATURES / CARATTERISTICHE TECNICHE
ITEM FIXTURE [ KEY features ]
LEDs RGBW n. 80 (5050-20W-RTBH) with white 4000K CRI>80
Expected lifetime: 50.000 hours
Lumen Red: 12000, Green: 22000, Blue 4000, White 24400
Maximum lumens: 58400
Optics (38 mm lenses) 8°, 15°, 25°, 40°, 60°, 15ºx30º - filter 60°, 100°, 8°x60°
PMMA 8N and ultra clear 4mm tempered glass
Tilt Manual 122°
Rating protection IP65 - Optional IP67 upgrade - IK07
Switching power supply (universal voltage)
Rated Voltage 100-240Vac; 47-63Hz (On request: 100-277Vac)
Max Power 800W
Rated Current 3,5A@230VAC; Fuse T10A
PFC PF>0.95/230VAC
Physical WxDxH: 730x175x385 mm
Weight 19,7 Kg
Control Standard interface: RS-485, optocoupled input - Protocol: USITT DMX512 / RDM
Connections Signal: XLR5pin IP65 connector (male-female)
Main Power: PowerCon IP65 connector (male-female)
Available as accessories:
- Wireless DMX receiver
Setup and Functions RDM control/configuration or by DRS (remote control device)
Waterproof touch control panel
Dedicated DMX channel for white balance from 2000K to 10000K
Dedicated DMX channel for macro
DMX or Auto mode with Master-Slave
Digital temperature control
Flicker-free
Smooth dimming
Halogen simulation
CYM simulation
DMX channels 38CH mode, 32CH mode, 9CH mode, 4CH mode
Optional LED with 6000K White chip - Optic filters - Barndoor - Anti-glare kit - Flight Case
DMX connectors and Main Power IP67 - Wireless DMX receiver
RGBW
8°
OPTICS
15°
OPTICS
25°
OPTICS
40°
OPTICS
60°
OPTICS
15°x30°
OPTICS IP
65
IK
07 optional
RDM
rel. 1_7/22 - Studio Due 10
.................................................................................................................. ENG / ITA
TECHNICAL FEATURES / CARATTERISTICHE TECNICHE
ITEM FIXTURE [ KEY features ]
LEDs RGBW n.93 powerful single-chip LEDs (24 red, 23 green, 23 blue, 23 white)
Expected lifetime: 50.000 hours
Lumen Red: 4000lm, Green: 6000lm, Blue 40W, White 12000lm
Maximum lumens: 23000
Optics (38 mm lenses) 4° PMMA 8N and ultra clear 4mm tempered glass
Tilt Manual 122°
Rating protection IP67 - IK07
Switching power supply (universal voltage)
Rated Voltage 100-240Vac; 47-63Hz (On request: 100-277Vac)
Max Power 330W
Rated Current 1,5A@230VAC
Inrush Current 60A@230VAC
Physical WxDxH: 730x175x385 mm
Weight 19 Kg
Control Standard interface: RS-485, optocoupled input - Protocol: USITT DMX512 / RDM
Connections Signal: 4pin IP67 connector (male-female)
Main Power: 3pin IP67 connector (male-female)
Available as accessories:
- Wireless DMX receiver
Setup and Features DMX/RDM control/configuration or by DRS (remote control device)
Waterproof touch control panel
Dedicated DMX channel for white balance from 2000K to 10000K
Dedicated DMX channel for macro
Continuous dimmer 0-100%
DMX or Auto mode with Master-Slave
Intelligent temperature control for maximum output at all times in all weather conditions.
Flicker-free
Smooth dimming
Halogen simulation
CYM simulation
DMX channels 10CH mode, 9CH mode, 4CH mode
Other optional Lens 8°, 15°, 25°, 40°, 60°, 15°x30°, LED Amber, White 2700K, White 6500K
XLR-Powercon IP65 connectors - Barndoor - Anti-glare - Flight Case
Wireless DMX receiver - 6 fast-lock receptacles for quick fixing
RGBW
4°
OPTICS IP
67
IK
07 optional
RDM
Questo manuale è adatto per i seguenti modelli
6
Indice
Altri manuali STUDIODUE Proiettore
STUDIODUE
STUDIODUE Turbo Color Manuale utente
STUDIODUE
STUDIODUE STUDIO300 RDM Manuale utente
STUDIODUE
STUDIODUE THEATRE MONOCHROMATIC Series Manuale utente
STUDIODUE
STUDIODUE SHARK 150 Manuale utente
STUDIODUE
STUDIODUE CityColor IP54 Manuale utente
STUDIODUE
STUDIODUE easyColor 20 Manuale utente
STUDIODUE
STUDIODUE CS1 575 Manuale utente
STUDIODUE
STUDIODUE Archibar 16m Manuale utente
STUDIODUE
STUDIODUE Power Color 1203 RGBW/FC Manuale utente
STUDIODUE
STUDIODUE RGBWA ArchiLed 300 Manuale utente
