Suntec Wellness Klimatronic Progress 9.0 plus Manuale utente

Motion plus

Bedienungsanleitung

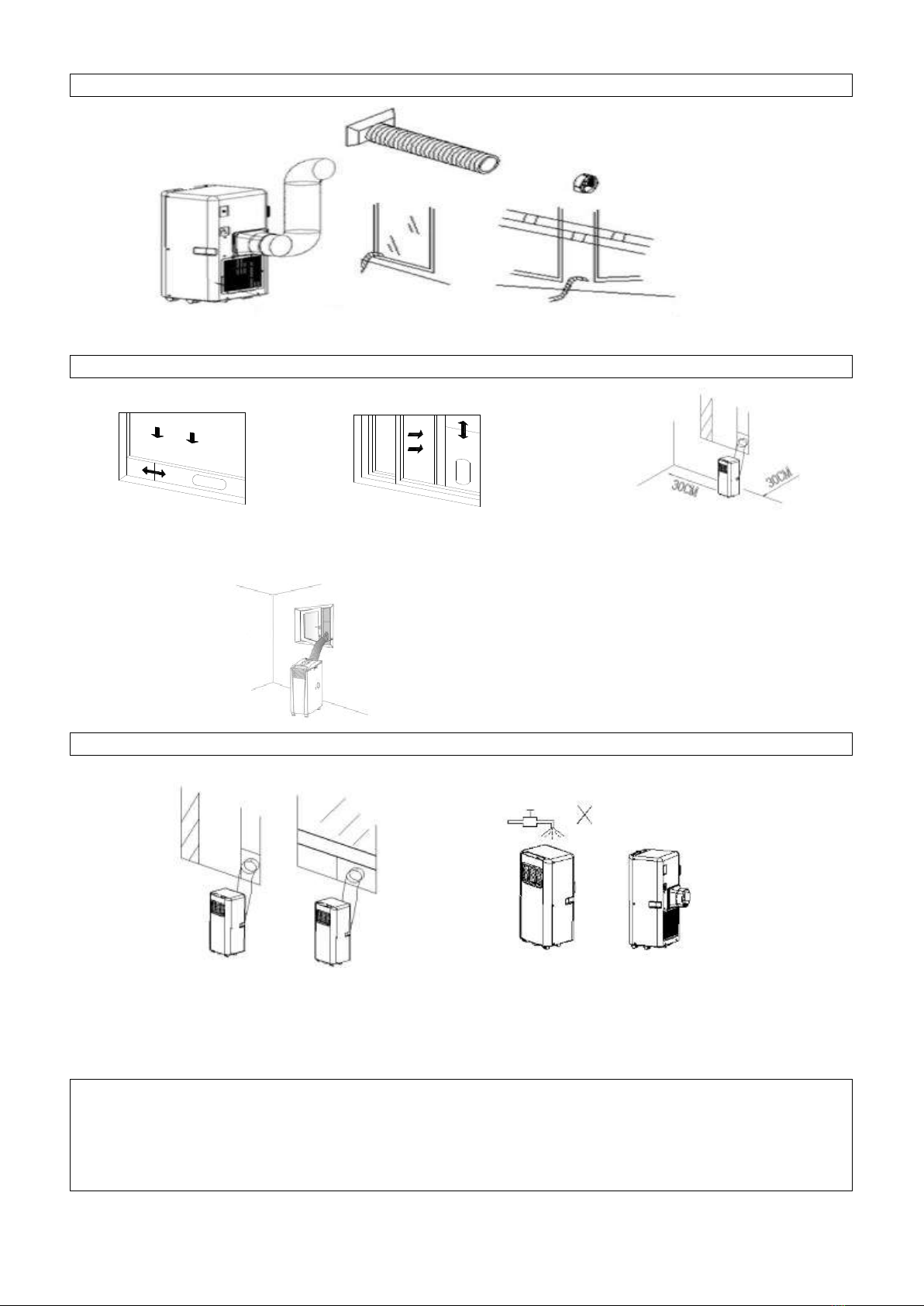

Abb. 1 Abb. 2

Abb. 3 Abb. 4

Abb. 5 Abb. 6

SEHR WICHTIG!

Bitte installieren oder nutzen Sie Ihr mobiles lokales Klimagerät nicht, bevor Sie diese

Bedienungsanleitung sorgfältig durchgelesen haben. Bitte bewahren Sie diese Bedienungsanleitung für

eine etwaige Produktgarantie und für späteres Nachschlagen auf.

Sicherheitshinweise vor Inbetriebnahme

Dieses Gerät kann von Kindern ab 8 Jahren und darüber

und von Personen mit reduzierten physischen,

sensorischen oder mentalen Fähigkeiten oder Mangel an

Erfahrung und/oder Wissen benutzt werden, wenn sie

beaufsichtigt oder bezüglich des sicheren Gebrauchs des

Gerätes unterwiesen wurden und die daraus

resultierenden Gefahren verstanden haben. Kinder dürfen

nicht mit dem Gerät spielen. Reinigung und

Benutzer-Wartung dürfen nicht durch Kinder ohne

Beaufsichtigung durchgeführt werden.

Dieses Gerät ist nur für den Betrieb in Innenräumen

bestimmt.

Das Gerät darf nicht an einer defekten Steckdose

angeschlossen werden. Bitte achten Sie vor Inbetriebnahme,

dass das Gerät richtig installiert ist.

Betreiben Sie das Gerät nicht in der Nähe offener

Feuerstellen.

Betreiben Sie das Gerät nicht in einer Umgebung, in der Öl

oder Wasser verspritzt werden kann.

Vermeiden Sie das Gerät direktem Sonnenlicht auszusetzen.

Betreiben Sie das Gerät nicht in der Nähe eines Bades, einer

Dusche, eines Schwimmbades oder in einem Waschsalon.

Niemals Finger, Stifte oder andere Gegenstände in das Gerät

stecken, wenn der Netzstecker eingesteckt ist und vor allem

nicht während des Betriebs. Warnen Sie ihre Kinder vor

solchen Gefahren.

Das lokale Klimagerät muss aufrecht gelagert und

transportiert werden, sonst kann es zu irreparablen Schäden

am Kompressor kommen. Im Zweifelsfall empfehlen wir Ihr

lokales Klimagerät mindestens 24 Stunden ruhen zu lassen,

bevor Sie es starten.

Das Gerät muss in der Reichweite einer Steckdose

positioniert werden.

Bevor Sie das Gerät reinigen, schalten Sie es bitte aus und

ziehen den Netzstecker.

Bevor Sie das Gerät von der Stelle verschieben, stellen Sie

bitte fest, dass der Netzstecker nicht eingesteckt ist und

schieben Sie es langsam.

Vor einem Transport das im Gerät enthaltene Wasser

entleeren.

Bitte decken Sie das Gerät nie ab und achten Sie darauf,

dass Luftein- und -auslass niemals blockiert

werden.

Das Gerät muss in Übereinstimmung mit den

nationalen Vorschriften für elektrische Anlagen

installiert werden (für Deutschland gilt:

220-240VAC, 50 Hz).

Bitte stellen Sie sicher, dass das Gerät aufrecht steht.

Das Gerät sollte auf dem Boden 30 cm von anderen

Objekten entfernt stehen, da diese

die Leistung des Gerätes stark beeinflussen können.

Reparieren Sie nie Ihr Gerät selbst. Ist eine Reparatur

notwendig, so wenden Sie sich bitte an Ihren Händler.

Weist das Gerät Defekte auf, so schalten Sie es aus (nur die

POWER Taste, die sich auf dem Bedienfeld befindet,

benutzen) und kontaktieren Sie Ihren Händler.

Achten Sie darauf, dass das Netzkabel richtig geerdet ist.

Ist das Netzkabel defekt, muss es durch den Händler oder

seinen Kundendienst, oder eine ähnlich qualifizierte Person

ersetzt werden, um Gefahr zu vermeiden.

Bezeichnung der Ersatzteile/Komponenten













1. seitliche Abdeckung 9. Abluftschlauch

2. Luftauslassgitter 10. Abluftschlauchadapter, abgerundet

3. Frontalabdeckung 11. Abluftschlauchadapter, rechteckig

4. Bedienfeld

5. Laufrollen

6. Netzkabel

7. Luftauslassgitter

8. mobiles lokales Klimagerät

Installation

Warnung：Bevor Sie dieses Gerät benutzen, sollten Sie es mindestens 24 Stunden aufrecht stehen

lassen.

Das Gerät kann problemlos zwischen den Räumen bewegt werden, bitte beachten Sie dennoch folgende

Hinweise:

Installation des Abluftschlauches, Abb. 1 und 2

1) Bitte stellen Sie das Gerät in der Nähe einer Steckdose auf.

2) Befestigen Sie den abgerundeten Adapter an einem Ende und den rechteckigen Adapter an dem anderen

Ende des Abluftschlauches.

3) Befestigen Sie den rechteckigen Adapter in der entsprechenden Öffnung an der Rückseite des Gerätes.

4) Führen Sie die andere Seite des Abluftschlauches nach draußen.

5) Stecken Sie den Netzstecker in die Steckdose (220-240VAC, 50 Hz).

Beschreibung der Funktionsweise

Dieses tragbare lokale Klimagerät hat drei Funktionen: COOL, DEHUM, FAN.

Der Ventilator hat zwei Geschwindigkeiten: LOW und HIGH.

Mögliche Einstellung liegt bei 16 –31°C, 24h-Timer, Überhitzungsschutzfunktion.

Bedienfeld

1. Wenn Sie das Gerät anschließen, ertönt das Startsignal; Das Gerät befindet sich im Standby-Modus.

2. Power-Taste: Wenn Sie diese Taste drücken, schaltet das Modell in den Kühlbetrieb

(Zieltemperatur 25°C). Als Standard ist die niedrigste Ventilationsgeschwindigkeit ausgewählt. Drücken Sie die

Power-Taste erneut, wird das Gerät abgeschaltet und das Endsignal ertönt.

3. Kühlmodus

-Drücken Sie die MODE Taste, bis die Anzeige „Cool“ erscheint.

-Drücken Sie die TEMP+ oder TEMP-, um die gewünschte Raumtemperatur (16°C-31°C)

einzustellen.

-Drücken Sie die SPEED Taste, um die Geschwindigkeit des Ventilators einzustellen.

4. Entfeuchtungsmodus

-Drücken Sie die MODE Taste, bis das Indikatorlicht der Anzeige „DEHUM“ erscheint.

-Die Geschwindigkeit des Ventilators wird automatisch auf „low“ eingestellt.

. Ventilator Funktion

-Drücken Sie die MODE Taste, bis das Indikatorlicht der Anzeige „FAN“ erscheint.

Temp +

Modus

Ventilatorgeschwindigkeit

Temp -

POWER

LED Anzeige

Timer

-Drücken Sie die SPEED Taste, um die Geschwindigkeit des Ventilators einzustellen.

6. Timerfunktion

On-Timer:

-Schalten Sie das Gerät aus. Drücken Sie die TIMER Taste und stellen Sie die gewünschte

Wartezeit bis zum automatischen Einschalten ein (über die Tasten „TEMP+“ und „TEMP-“).

-Die Anzahl der zu wartenden Stunden (bis zum Einschalten) erscheint im LED-Fenster.

-Durch erneutes Drücken der TIMER Taster speichern Sie die Wartezeit. Das Indikatorlicht „Timer“

leuchtet.

-Das Gerät schaltet sich, nach Ablauf der eingestellten Zeit, automatisch ein.

-Die eingestellte Zeit kann jederzeit geändert werden (0-24h). Durch erneutes Drücken der TIMER

Taste, wird der Timer deaktiviert.

Off-Timer:

-Der Timer kann auch so eingestellt werden, dass sich das laufende Gerät, nach der eingestellten

Wartezeit, ausschaltet.

-Schalten Sie das Gerät ein. Drücken Sie die TIMER Taste und stellen Sie die gewünschte Laufzeit

bis zum automatischen Ausschalten ein (über die Tasten „TEMP+“ und „TEMP-“).

-Durch erneutes Drücken der TIMER Taster speichern Sie die Laufzeit. Das Indikatorlicht für „Timer“

leuchtet.

-Das Gerät schaltet sich, nach Ablauf der eingestellten Zeit, automatisch ein.

Die eingestellte Zeit kein jederzeit geändert werden (0-24h). Durch erneutes Drücken der TIMER

Taste, wird der Timer deaktiviert.

Fernbedienung

Interne Wassertank-Voll-Alarmfunktion

Der innere Wassertank in der Klimaanlage hat einen Wasserstandsicherheitsschalter, der den Wasserstand

steuert. Ist der Wassertank voll, so leuchtet der Wasserstandindikator auf dem Bedienfeld. Zum Entleeren des

Wassertanks entfernen Sie bitte den Wasserabflußstopfen an der Unterseite des Geräts und lassen Sie das

Wasser in einen Behälter auslaufen.

Reinigung, Abb. 6

1) Bevor Sie mit Reinigungs- bzw. Wartungsarbeiten beginnen, schalten Sie das Gerät durch Drücken der

POWER Taste, warten einige Minuten ab und ziehen dann den Netzstecker aus der Steckdose.

2) Das lokale Klimagerät nicht mit Wasser reinigen.

3) Ist das Gerät beschädigt, sprechen Sie bitte sofort Ihren Händler an.

4) Reinigung der Oberfläche

Reinigen Sie das Gerät mit einem angefeuchteten Tuch, und wischen Sie

es dann mit einem trockenen Tuch nach. Verwenden Sie keine

chemischen Lösungsmittel (wie Benzin, Alkohol). Die Oberfläche sowie

das ganze Gehäuse können beschädigt werden.

5) Reinigung des Luftfilters

Reinigen Sie die Luftfilter regelmäßig. Wenn der Luftfilter mit Staub

verstopft ist, wird die Effizienz reduziert.

1) Öffnen Sie den Luftauslaßgitter und entnehmen die Filter.

2) Waschen Sie die Luftfilter durch Eintauchen in (ca. 40°C) warmem Wasser mit einem neutralen

Reinigungsmittel, spülen sie unter fließendem Wasser ab und trocknen sie anschließend mit einem weichen

1. POWER:

Ein- bzw. Ausschaltetaste

2. MODE:

Drücken Sie diese Taste, um zwischen Kühlen,

Entfeuchten, oder Ventilieren auszuwählen

3. TEMP+:

Drücken Sie diese Taste, um die Temperatur zu

erhöhen.

4. TEMP-:

Drücken Sie diese Taste, um die Temperatur zu

senken.

5. TIMER:

Drücken Sie diese Taste, um den Timer ein- oder

auszuschalten.

6. SPEED:

Drücken Sie diese Taste, um die Ventilator

Geschwindigkeit einzustellen

Tuch.

3) Installieren Sie die Luftfilter sorgfältig nach Reinigung und Trocknung der Filter.

Lagerung

1. Ziehen Sie den Netzstecker und leeren den Wasserbehälter oder entleeren Sie das Wasser, indem Sie das

Gerät leicht neigen. Dann versetzen Sie das Gerät in den Betriebszustand. Drücken Sie die Taste Fan

(Ventilator) und halten die Taste für 5 Sekunden gedrückt, bis das Gerät auf niedrige Lüfterdrehzahl umschaltet.

Behalten Sie diesen Modus für einen halben Tag bei, bis die Leitung getrocknet ist. So kann die innere Einheit

trocknen und nicht schimmeln.

2. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker.

3. Wickeln Sie das Kabel auf und befestigen Sie es an der Komfortfixierung.

4. Trennen Sie den Abluftschlauch vom Gerät und bewahren Sie ihn sicher auf.

5. Stellen Sie das Gerät in einen Karton und bringen Sie es an einen trockenen Platz.

6. Nehmen Sie die Batterien aus der Fernbedienung und bewahren Sie auch diese sicher auf.

Fehlermeldungen

Versuchen Sie nicht, das Gerät selbst zu installieren/auszubauen/zu reparieren. Fehlerhaft durchgeführte

Arbeiten können einen elektrischen Schlag, eine Wasserleckage, einen Brand o. Ä. verursachen.

Fehlermeldung

Grund

Lösung

1. Das Gerät startet

nicht, wenn man die

POWER Taste drückt

Kein Strom

Stecken Sie den Stecker in die Steckdose und

schalten Sie das Gerät ein

Water-full –Anzeige leuchtet auf

Lassen Sie das gesammelte Wasser ablaufen

Raumtemperatur ist höher oder

niedriger, als die eingestellte

Temperatur

Temperatureinstellungen zurücksetzen

2. Das Gerät kühlt

nicht richtig

Fenster und Türen sind offen

alle Fenster und Türen schließen

Eine Wärmequelle im Raum

die Wärmequelle beseitigen

Abluftschlauch nicht angeschlossen

oder blockiert

Abluftschlauch anschließen oder reinigen

Die eingestellte Temperatur ist zu

hoch

Temperatureinstellungen zurücksetzen, gewünschte

Temperatur (16°C-31°C) einstellen

Lufteinlass blockiert

Verstopfte Stelle reinigen

3. Das Gerät schaltet

automatisch ab

Überhitzungsschutz (das Gerät

schaltet automatisch ab, sobald die

Temperatur an dem Luftauslass

70°C übersteigt)

Gerät neu starten und eine niedrigere Temperatur

einstellen

4. Lärm

Das Gerät steht nicht auf ebenen

Untergrund

Stellen Sie das Gerät auf einen harten, ebenen

Untergrund (vermindert den Lärm)

Man hört Kältemittel fließen

Das ist der Normalzustand

5. E0 Fehlermeldung

Diese Fehlermeldung weist auf zu

hohe Umgebungstemperaturen hin.

Bitte beachten Sie die Hinweise

zum optimalen Betrieb Ihres

MOTION Gerätes. Es kann sich

auch um eine temporäre

Fehlmessung zwischen der

Eingangs- und der

Ausgangstemperatur handeln.

Bitte schalten Sie in diesem Fall das

MOTION Gerät ab und starten Sie es nach

30 Minuten erneut. Wenn der Fehler dauerhaft

auftritt, muss das MOTION Gerät

fachgerecht überprüft werden.

6. E2 Fehlermeldung

Wassertank voll

Bitte entleeren Sie den Wassertank wie in der

Bedienungsanleitung beschrieben.

Ersatzteile und Zubehörbezug (schneller und bequemer Bezug)

Sie können Ersatzteile und Zubehör für Ihr Gerät gerne über den örtlichen Handel beziehen. Zusätzlich finden

Sie auf unserer Webseite www.suntec-wellness.de weitergehende Informationen zu den einzelnen

Zubehör-Produkten und Informationen zu unserem schnellen und bequemen Ersatzteilbezug.

Ebenso finden Sie dort weitergehende Informationen (z. B. FAQ, Ersatzteillisten, Dokumenten-Download, etc.)

rund um Ihr Gerät.

Name

EAN

Beschreibung

Funktionsskizze

Air-Block Klima-Sail

4250058312099

Für alle Arten von

Fenstern und Türen

universell einsetzbares

Segel. Wie bei einem

Fliegengitter wird es mit

Klettband fixiert und

mittels eines

Reißverschlusses

bedient. Das Fenster

oder die Tür kann

jederzeit geschlossen

werden.

Air-Extension-Kit

4250058312105

Weltneuheit, mit der Sie

nahezu jeden Winkel

eines Hauses

klimatisieren, wobei es

keine Rolle spielt, wo

das lokale Klimagerät

steht. Sie können den

Abluftschlauch mittels

eines speziellen

Propellers um 5 Meter

verlängern.

Window-Kit

4250058312013

Schiebeabdichtung des

Fensters und

Verbindungsadapter

zum Luftschlauch,

insbesondere für

Schiebefenster.

MOTION Wall-Kit

4250058312020

Sauberer Abschluss

einer Mauer- oder

Fensterbohrung von

innen und außen mit

Verbindungselement für

den Luftschlauch.

Für den Reklamationsfall

Möchten Sie das Gerät reklamieren, so können Sie das binnen 24 Monate ab Kaufdatum (Quittung) tun.

Ein kostenloser Ersatz oder eine kostenlose Reparatur ist bei vorheriger unsachgemäßer

Produktmanipulation ausgeschlossen.

Defekte an Verschleißteilen, Verbrauchsmaterialien, ebenso wie Reinigung, Wartung oder Austausch

besagter Teile sind folglich kostenpflichtig.

Falls Sie eine Reklamation durchführen wollen, so bringen Sie bitte das gesamte Gerät in der

Originalverpackung und mit Kaufbeleg zu Ihrem Händler. Für eine zeitnahe und bequeme

Serviceanmeldung besuchen Sie ferner unsere Internetseite www.suntec-wellness.de und erfahren Sie

mehr.

Ohne Kaufbeleg erfolgt grundsätzlich keine kostenlose Reparatur oder ein Austausch.

Für den Fall, dass der Reklamationsfall analog unserer Service Bestimmungen erfolgt, so werden alle

Defekte des Gerätes oder des Zubehörs aufgrund von Material- oder Herstellungsfehlern durch kostenlose

Reparatur oder, nach unserem Ermessen, durch Austausch des Gerätes beseitigt.

Die Beschädigung von Zubehörteilen führt nicht automatisch zu einem kostenlosen Austausch des

gesamten Gerätes. Kontaktieren Sie in diesen Fällen bitte Ihren Fachhändler. Glasbruch oder Bruch von

Plastikteilen ist immer kostenpflichtig.

Der Fachhändler oder Reparaturservice kann nach Ablauf der Garantie Reparaturen kostenpflichtig

durchführen.

EG-Konformitätserklärung

Das Gerät entspricht den wesentlichen Gesundheits- und Sicherheitsanforderungen der Europäischen Union.

Die EG-Konformitätserklärung ist Basis für die CE-Kennzeichnung dieses Gerätes.

Mit Erscheinen dieser Bedienungsanleitung verlieren alle bisherigen ihre Gültigkeit. SUNTEC, SUNTEC

GMBH

ERP Verordnung

Bei diesem hochwertigen transportablen Einkanal-Klimagerät handelt es sich gemäß den Bestimmungen und

Verordnungen der Europäischen Union, insbesondere der ERP Verordnung 626/ 2011 um ein "lokales

Klimagerät".

Kältemittel

(CE) N 842/2006: Dieses lokales Klimagerät enthält das Kältemittel R410A. Die Kältemittelmenge beträgt

jedoch weniger als 1kg und ist in einem geschlossenen Kühl-Kreislauf. Das Kühlmittel weist zwar kein

Ozonabbaupotenzial auf, ist aber gemäß Kyoto Protokoll ein sogenanntes Treibhausgas und kann somit zur

globalen Erwärmung beitragen, sofern es an die Atmosphäre abgegeben wird. Deshalb dürfen nur ausgebildete

Techniker mit Kältemittel Zertifikat eine Befüllung bzw. Entleerung vornehmen. Ihr lokales Suntec Klimagerät

muss bei sachgerechter Benutzung und unbeschädigtem Kühlmittel-Kreislauf nicht mit Kältemittel nachgefüllt

werden.

GWP: R410A (R32/125: 50/50): 2088

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Suntec Wellness Condizionatore d'aria

Suntec Wellness

Suntec Wellness KLIMATRONIC MOVE 7.000+ Manuale utente

Suntec Wellness

Suntec Wellness KLIMATRONIC EASY 2.7 Eco R290 Manuale utente

Suntec Wellness

Suntec Wellness KLIMATRONIC Progress plus Series Manuale utente

Suntec Wellness

Suntec Wellness KLIMATRONIC COOLCOMFORT 7.000 Eco R290 Manuale utente

Suntec Wellness

Suntec Wellness KLIMATRONIC IMPULS 2.0+ Manuale utente

Suntec Wellness

Suntec Wellness KLIMATRONIC IMPULS 2.6 Eco R290 APP Manuale utente

Suntec Wellness

Suntec Wellness KLIMATRONIC Freeze 7.000 Eco R290 Manuale utente

Suntec Wellness

Suntec Wellness KLIMATRONIC MOVE 7.000 Eco R290 Manuale utente

Suntec Wellness

Suntec Wellness KLIMATRONIC IMPULS 3.5 Eco R290 APP Manuale utente

Suntec Wellness

Suntec Wellness KLIMATRONIC EFFECT 7.0 Eco R290 Manuale utente

Suntec Wellness

Suntec Wellness Klimatronic Progress 7.0 plus Manuale utente

Suntec Wellness

Suntec Wellness Klimatronic ADVANCE 9.0 Eco Manuale utente

Suntec Wellness

Suntec Wellness Klimatronic COMFORT 7.0 Eco R290 Manuale utente

Suntec Wellness

Suntec Wellness Klimatronic Dynamic 6.0 plus Manuale utente

Suntec Wellness

Suntec Wellness Klimatronic SUMMIT plus 2.7 Manuale utente

Suntec Wellness

Suntec Wellness Klimatronic FREEZE plus Manuale utente

Suntec Wellness

Suntec Wellness Klimatronic Motion 2.6 Eco R290 Manuale utente

Suntec Wellness

Suntec Wellness Klimatronic CoolFixx 2.0 Eco R290 Manuale utente

Suntec Wellness

Suntec Wellness Klimatronic Transform 9.000 Eco R290 Manuale utente

Suntec Wellness

Suntec Wellness KLIMATRONIC COOLFIXX 3.5 Eco R290 Manuale utente

Suntec Wellness

Suntec Wellness KLIMATRONIC COOLFIXX 2.6 Eco R290 APP Manuale utente

Suntec Wellness

Suntec Wellness Klimatronic TRANSFORM Eco R290 Series Manuale utente

Suntec Wellness

Suntec Wellness KLIMATRONIC COOLFIXX 16.000 Eco R290 APP Manuale utente

Suntec Wellness

Suntec Wellness KLIMATRONIC ADVANCE 9.0 Eco R290 APP Manuale utente

Manuali Condizionatore d'aria popolari di altre marche

Spheros

Spheros CC 355 Manuale utente

Bosch

Bosch Climate 5000 SCI 24 CAS/ OU- OUE Manuale utente

Panasonic

Panasonic CS-E12HKEW Manuale utente

nedis

nedis ACMB1WT7 Manuale utente

Samsung

Samsung AR KV Series Guida

Daikin

Daikin FCFV50A Manuale utente

Fujitsu

Fujitsu Inverter ASBA30JFC Manuale utente

Toshiba

Toshiba RAS-M10SMUV-E Manuale utente

Daikin

Daikin FXLQ20MAVE Manuale utente

Hitachi

Hitachi RAS-E24CAK Manuale utente

CIAT

CIAT Magister 2 Series Guida

Bestron

Bestron AAC6000 Manuale utente

Hisense

Hisense 7K Manuale tecnico

Frigidaire

Frigidaire FFRE0533S1E0 Manuale utente

Samsung

Samsung AS09HM3N Manuale utente

Frigidaire

Frigidaire CRA073PU11 Manuale del proprietario

Soleus Air

Soleus Air GB-PAC-08E4 Manuale utente

McQuay

McQuay MCK020A Manuale utente
