SUNWIND ZSG101 Manuale utente
NO Bruksanvisning
FI Käyttöohje
EN Instruction Manual
MONTERING OG BRUKERVEILEDNING

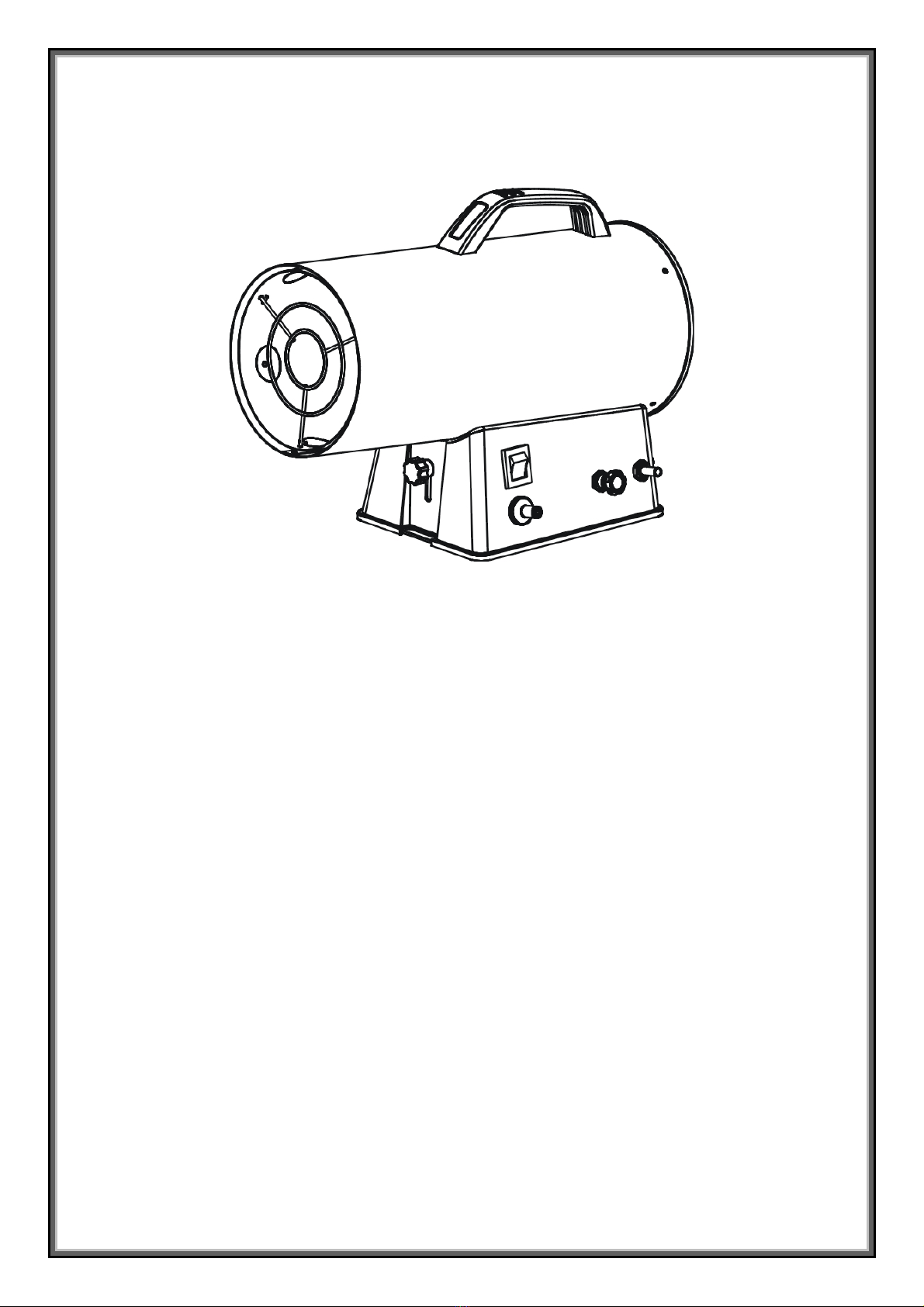

Byggtørker 10KWA propan
Art nr 425300
industritilkoblin
g
2
Byggtørker
Bruksanvisning
Modell：ZSG101
Kjære kunde：Takk for at du valgte vårt produkt.
Vennligst les brukermanualen nøye før apparat tas i bruk. Ved rvrnturlle
spørsmål kontakt din nærmeste forhandler.
Advarsel: Sørg for tilstrekkelig ventilasjon!
Sikkerhetsavstand til brennbart materiale er min. 2,5m alle veier
3
Sikkerhetsadvarsler
1, Bruk aldri ovnen nært brennbart materiale.
2, Apparatet skal bare brukes i godt ventilerte områder, utilstrekkelig
forbrenning forårsaket av oksygenmangel kan føre til kullosforgiftning.
3, Minimumskrav ventilasjon: Når apparatet brukes inne, sørg for at rommet
ikke er mindre enn 140 m³ og ventilasjonsåpning ikke er mindre enn 350cm²
4 Hvis gasslekkasje skulle oppstå, kutt gasstilførselen og luft godt ut, (OBS:
Ikke bruk utstyr som kan forårsake gnist. )
5, Ikke sett apparatet i kjeller eller bruk det under bakkenivå
6, Varmeren skal ikke rettes direkte mot gassflasken
7, Bruk ikke spraybokser på det stedet der varmeren brukes, gassen fra
spraybokser kan føre til brann og eksplosjon.
8, Ikke bruk apparatet på steder med brennbart materiale (papir, trevirke,
flis etc )
9, Blokker ikke luftinntaket og hold dette rent.
10, Forsøk aldri å modifisere apparatet
11 Dette apparatet er kun ment for oppvarming til profesjonelt bruk, bør
ikke brukes til husholdnings oppvarming.
ᇞOBS!
1、For å forebygge brann, ikke plasser brennbart
materiale i nærheten av ovnen.
Min. avstander:
Varmeutløp (foran) 2.5M,
Luftinntak (bak) 2M ,
Topp 2M ,
Side 2M .
4
1, Under drift , sørg for at underlaget ikke overopphetes, overoppheting kan
forårsake brann.
2 Før bruk, må du kontrollere at spenning og frekvens er i samsvar med det
som er vist på typeskiltet.
3, Ikke bruk til oppvarming av bo - areal i husholdning
4, Ikke utsett apparatet for regn eller snø.
5,Trekk ut støpselet før rutinemessig vedlikehold.
ᇞRengjøring og vedlikehold
1 Hold enheten ren og fjern støv. Rengjør enheten minst en gang i året. Bruk
fuktig klut for å rengjøre hvis det er for skittent. Generelt renhold kan gjøres
med trykkluft.
2, La apparatet kontrolleres av kyndig personell en gang i året.
3 Hold apparatet langt borte fra brennbare gjenstander.
4 Når apparatet ikke er i bruk over lengre tid bør det rengjøres og settes
bort i en støvtett pose eller eske.
Advarsel: Ikke demonter apparatet selv, kontakt leverandør, ikke reparer
enheten når det er varmt, eller er i bruk.
Kort Innføring i produktet
1 , Denne varmeren er en direkte fyrt luftvarmer , den inneholder en
viftemotor for å øke luftsirkulasjonen og forbedre oksygentilførselen for å
sikre effektiv gassforbrenning og energieffektivitet.
2, Dette produktet har en automatisk «shut off» , som stopper enheten ved
evt. gasslekkasje, for høy temperatur etc.
3, Har reguleringsmulighet for å tilpasse varme.
5
Oversikt.
1、Stikkontakt
2、Vifte deksel
3、Understell/fot
4. Gassinntak
5、Beskyttelse deksel
6.Flammevakt
7.Gassregulering
8.Piezotenner
9、Hovedbryter av/på
10.Håndtak
11. Ytre deksel
12.Deksel varmluft ut.
6
Dimensjoner
Tekniske data
Gass
kategori Gass
trykk Volt Motor
HK/W Max. gass
forbruk Max.
Varmegj. Max luft ut
G30-I3B/P 0.5bar 230V
50Hz 25W 0.74Kg/h 10KW 300m
3
/h
7
Driftsinstruks
1: Velg en flaske som kan levere nok gass i forhold til den oppvarmingen som skal gjøres
2, Monter sammen alle deler, trekk til med verktøy både på apparatet og ved regulator. Foreta en
tetthetskontroll.
3 Sett ovnen på et stabilt underlag
4, Åpne flaskekranen(Figur 3)
5, Kontroller at maskinen er riktig koblet til gassflasken og strømbryteren er i "OFF (O)" posisjon, koble
strømpluggen i stikkontakten, slå på strømbryteren (sette strømbryteren på " ON (1) "stilling). (figur 4)
6. Når viften har oppnådd vanlig turtall trykkes den blanke knappen inn, etter noen sekunder trykker du
samtidig på den røde knappen til flammen antennes. Den blanke knappen må holdes inne i minst ti
sekunder etter tenning.
7 Drei innstillingsknappen for å regulere effekten
Fest regulator til flaske Fest slangen til apparatet Åpne flaskeventilen
Sett på strømbryter “1”Tenn Juster gassmengde for effekt
8
1 , Når du bruker apparatet i henhold til ovennevnte prosedyrer og
Det ikke vil tenne etter tre gjentatte forsøk vil gasskonsentrasjonen være
såpass høy at rommet bør ventileres godt og man bør vente med flere forsøk
på å tenne.
Det vil være eksplosjonsfare ved såpass høye konsentrasjoner.
Hvis enheten ikke gir gnis kontakt din forhandler.
2, Påse at slangen ikke kommer i klem eller kan skades av gjenstander der
den er plassert.
3, Påse at det benyttes korrekt trykkregulator i henhold til typeskiltet på
varmeren. Er du tvil rådfør deg med din forhandler. For høyt trykk vil
medføre livsfare med mulig død eller invaliditet som utfall.
4 Slangen bør ikke være lengre enn 1,5M, for spesielle installasjoner
kontakt din forhandler for råd.
9
Gas Supply Circuit
Item Parts name
1 Flammevakt
2 Elektromagnetisk ventil
3 Justeringsventil
4 Gassdyse
5 Brenner
6 Tennsikring føler
7 Termostat
10
Problem Mulig Årsak Løsning
Vifte går ikke 1.Ingen strøm i kontakt/tilkobling
2. Viftebladene kommer i kontakt med viftehuset
3. Viftebladene er deformert
4. Viftemotor er ødelagt
1.Sjekk tikobling og kable
r
2.Se etter skader og gjen stander som
kan stoppe viften
3. Erstatt viftbladene eller rett de ut.
4. Erstatt viftemotor
Varmer vil ikke tenne 1.Ingen gnist
2.Feil avstand for gnist på elektrode
1.Se at kabel sitter som den skal til
elektrode
2.Juster avstand 0.28” (7mm)
Varmeren stopper av seg
selv 1.Temperatur blir for høy
2. Ødelagt tennsikring
3.Ødelagt ”flame out” sikring
4.Støv og skitt i varmer
1.Sjekk plassering av varmer og
ventilasjon
2.Erstatt sikring
3.erstatt ”flame out” sikring
,
4.Rengjør apparatet
