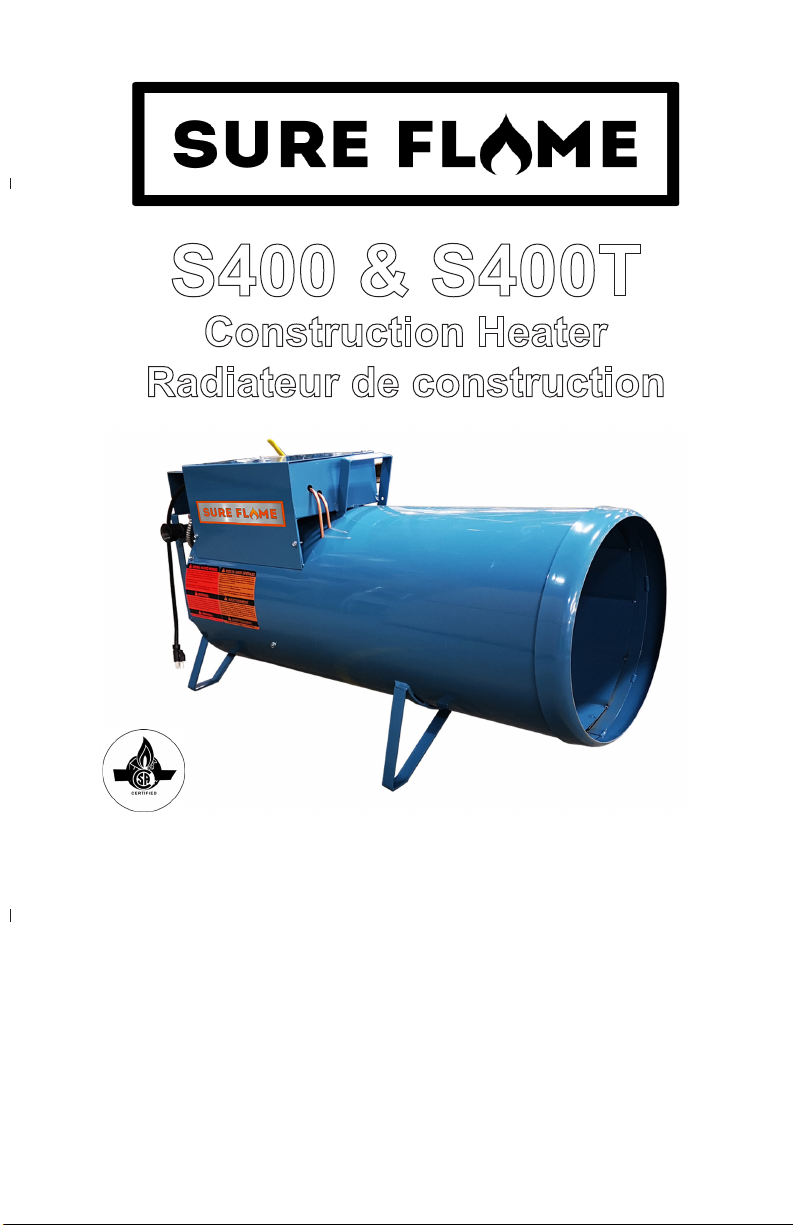

Sure Flame S400 Manuale di installazione e d'uso
S400 & S400T
Construction Heater
Radiateur de construction
Service and Maintenance Manual
Retain for future reference
Manuel de service et d’entretien
À conserver pour référence future
September 1, 2023, Rev: 5.74 No. 974-6638
A Division of Haul-All Equipment Ltd.
4115 - 18 Ave. N, Lethbridge, Alberta
www.sureame.ca
SURE FLAME PRODUCTS
Page 2 P/N:974-6638 S400/S400T Manual, Rev: 5.74
S400 & S400T
CONSTRUCTION HEATERS
Failure to comply with the precautions and instructions
provided with this heater, can result in death, serious
bodily injury and property loss or damage from hazards
of re, explosion, burn, asphyxiation, carbon monoxide
poisoning, and/or electrical shock.
Only persons who can understand and follow the
instructions should use or service this heater.
If you need assistance or heater information such
as an instruction manual, labels, etc. Contact the
manufacturer.
Fire, burn, inhalation, and explosion hazard. Keep
solid combustibles, such as building materials, paper
or cardboard, a safe distance away from the heater as
recommended by the instructions. Never use the heater
in spaces which do or may contain volatile or airborne
combustibles, or products such as gasoline, solvents,
paint thinner, dust particles or unknown chemicals.
Not for home or recreational vehicle use
WARNING
WARNING
GENERAL HAZARD WARNING
S400/S400T Manual, Rev: 5.74 P/N:974-6638 Page 3
S400 & S400T
CHAUFFAGES DE CONSTRUCTION
Le non-respect des mises en garde et des instructions
fournies avec ce radiateur peut entraîner la mort, de graves
blessures et des pertes matérielles ou des dommages à
la propriété résultant d’un incendie, d’une explosion, de
brulures, d’asphyxie, d’empoisonnement au monoxyde de
carbone et/ou d’un choc électrique. Seules les personnes
aptes à comprendre et à suivre les instructions devraient
se servir de ce radiateur ou le réparer. Si vous avez besoin
d’aide ou d’informations concernant ce radiateur, soit
une notice d’instructions, une étiquette, etc., prière de
communiquer avec le fabricant.
Risque d’incendie, de brûlures, d’inhalation et d’explosion.
Garder les combustibles solides, tels les matériaux de
construction, le papier et le carton, à bonne distance de ce
radiateur, comme il est recommandé dans les instructions.
Ne jamais utiliser cet appareil dans des endroits qui
contiennent ou pourraient contenir des combustibles
volatiles ou en suspension dans l’air tels l’essence,
les solvants, les diluants pour peinture, les particules
de poussières ou des produits chimiques inconnus.
Ne pas utiliser dans une maison ou un véhicule de camping.
AVERTISSEMENT
AVERTISSEMENT
MISES EN GARDE GÉNÉRALES:
Page 4 P/N:974-6638 S400/S400T Manual, Rev: 5.74
READ THIS
WARNING
FIRST!
The heater is designed and approved for use as a construction heater
under CSA 2.14. The primary purpose of construction heaters is to provide
temporary heating of buildings under construction, alteration, or repair and
to provide temporary emergency heat. Properly used the heater provides
safe economical heating. Products of combustion are vented into the area
being heated.
The heater is not designed as an Unvented Gas Fired Room Heater under
ANSI-Z21.11.2 and should not be used in the home.
ANSI A119.2(NFPA 501C) Recreational Vehicle Standard prohibits the
installation or storage of LP-Gas containers even temporarily inside any
recreational vehicle. The standard also prohibits the use of Unvented
Heaters in such vehicles.
Gas inspection authorities in Canada require that the installation
and maintenance of heaters and accessories be accomplished by
qualied gas tters.
Installation must comply with the Natural Gas and Propane Installa-
tion Code, CSA B149.1.
We cannot anticipate every use which may be made for our heaters.
CHECK WITH YOUR LOCAL FIRE SAFETY AUTHORITY IF YOU HAVE
QUESTIONS ABOUT LOCAL REGULATIONS.
Other standards govern the use of fuel gases and heat producing products
in specic applications. Your local authority can advise you about these.
FOR YOUR SAFETY
DO NOT USE THIS HEATER IN A SPACE WHERE
GASOLINE OR OTHER LIQUIDS HAVING
FLAMMABLE VAPOURS ARE STORED OR USED.
S400/S400T Manual, Rev: 5.74 P/N:974-6638 Page 5
LIRE CE QUI SUIT
AVERTISSEMENT
D’ABORD!
Le chauffage est conçu et approuvé pour être utilisé comme chauffage
de construction sous CSA 2.14. L’objectif principal des chauffages de
chantier est de fournir un chauffage temporaire aux bâtiments en cours de
construction, de modication ou de réparation et de fournir un chauffage
d’urgence temporaire. Correctement utilisé, l’appareil de chauffage fournit
un chauffage sûr et économique. Les produits de combustion sont évacués
dans la zone à chauffer.
L’appareil n’est pas conçu comme un appareil de chauffage au gaz non
ventilé dans le cadre d’un programme d’entretien. ANSI-Z21.11.2 et ne
doit pas être utilisé à la maison.
ANSI A119.2 (NFPA 501C) Recreational Vehicle Standard interdit l’installa-
tion ou le stockage de LP-Gas même temporairement à l’intérieur de tout
véhicule de loisirs. La norme interdit également l’utilisation d’appareils de
chauffage non ventilés dans ces véhicules.
Les autorités de contrôle du gaz au Canada exigent que
l’installation et l’entretien des appareils de chauffage et des
accessoires soient effectués par des installateurs de gaz qualiés.
L’installation doit être conforme à la Natural Gas and Propane Instal-
lation Code, CSA B149.1.
Nous ne pouvons pas prévoir toutes les utilisations qui peuvent être faites
de nos appareils de chauffage. VÉRIFIEZ AUPRÈS DE VOTRE AUTORITÉ
LOCALE DE SÉCURITÉ INCENDIE SI VOUS AVEZ DES QUESTIONS
SUR LES RÉGLEMENTATIONS LOCALES.
D’autres normes régissent l’utilisation des gaz combustibles et des produits
producteurs de chaleur dans des applications spéciques. Votre autorité
locale peut vous conseiller à ce sujet.
POUR VOTRE SÉCURITÉ
L’ESSENCE OU D’AUTRES LIQUIDES AYANT
DES VAPEURS INFLAMMABLES SONT STOCKÉS
OU UTILISÉS.
Page 6 P/N:974-6638 S400/S400T Manual, Rev: 5.74
WARNING
Air Quality Hazard
Do not use this heater for heating human living quarters.
Use of direct-red heaters in the construction environment can result in
exposure to levels of CO, CO2, and NO2 considered to be hazardous to
health and potentially life threatening.
Do not use in unventilated areas.
Know the signs of CO and CO2 poisoning.
- Headaches, stinging eyes
- Dizziness, disorientation
- Difculty breathing, feels of being suffocated
Proper ventilation air exchange (OSHA 29 CFR 1926.57 ) to support
combustion and maintain acceptable air quality shall be provided in
accordance with OSHA 29 CFR Part 1926.154, ANSI A10.10 Safety
Requirements for Temporary and Portable Space Heating Devices and
Equipment used in the Construction Industry or the Natural Gas and
Propane Installation Codes CSA B149.1.
- Periodically monitor levels of CO, CO2 and NO2 existing at the
construction site - at the minimum at the start of the shift and after 4
hours
- Provide ventilation air exchange, either natural or mechanical,
as required to maintain acceptable indoor air quality
USA 8-Hr Time weighted average Canada 8-hr time weighted average
(OSHA 29 CFR 1926.55 App A) WorkSafe BC OHS Guidelines Part 5.1
and Ontario Workplaces Reg 833
CO 50 ppm 25 ppm
CO2 5000 ppm 5000 ppm
NO2 3 ppm (Reg 833)
USA - Ceiling Limit (Short Term Canada STEL (15 minutes Reg 833/1
Exposure Limit = 15 minutes) hour WSBC) WorkSafe BC OHS
Guidelines Part 5.1 and Ontario
Workplaces Reg 833
CO 100 ppm
CO2 15000 ppm(WSBC)
30000 ppm(Reg 833)
NO2 5 ppm 1.0 ppm(WorkSafeBC)
5.0 ppm (Reg 833)
Ensure that the ow of combustion and ventilation air exchange cannot
become obstructed.
As the building ’tightens up’during the construction phases ventilation
may need to be increased.
S400/S400T Manual, Rev: 5.74 P/N:974-6638 Page 7
WARNING
Air Quality Hazard
N’utilisez pas cet appareil pour chauffer des locaux d’habitation
humaine.
L’utilisation d’appareils de chauffage à feu direct dans l’environnement
de la construction peut entraîner l’exposition à des niveaux de CO, de
CO2 et de NO2 considérés comme dangereux pour la
santé et potentiellement dangereux pour la vie.
Ne pas utiliser dans des zones non ventilées.
Connaître les signes d’empoisonnement au CO et au CO2.
- Maux de tête, yeux qui piquent
- Vertiges, désorientation
- Difculté à respirer, sensation d’étouffement
Échange d’air par ventilation appropriée (OSHA 29 CFR 1926.57 )
pour favoriser la combustion et maintenir une qualité de l’air acceptable
doivent être fournis conformément aux dispositions de la OSHA 29 CFR
Part 1926.154, ANSI A10.10 Safety Requirements for Temporary and
Portable Space Heating Devices and Equipment used in the Construction
Industry or the Natural Gas and Propane Installation Codes CSA B149.1.
- Contrôler périodiquement les niveaux de CO, CO2 et NO2 existant
sur le site de construction - au minimum au début de l’équipe et après 4
heures de travail. chantier de construction - au minimum au début du
poste et après 4 heures
- Fournir un échange d’air de ventilation, soit naturel ou mécanique,
selon les besoins pour maintenir une qualité d’air intérieur acceptable
USA 8-Hr Time weighted average Canada 8-hr time weighted average
(OSHA 29 CFR 1926.55 App A) WorkSafe BC OHS Guidelines Part 5.1
and Ontario Workplaces Reg 833
CO 50 ppm 25 ppm
CO2 5000 ppm 5000 ppm
NO2 3 ppm (Reg 833)
USA - Ceiling Limit (Short Term Canada STEL (15 minutes Reg 833/1
Exposure Limit = 15 minutes) hour WSBC) WorkSafe BC OHS
Guidelines Part 5.1 and Ontario
Workplaces Reg 833
CO 100 ppm
CO2 15000 ppm(WSBC)
30000 ppm(Reg 833)
NO2 5 ppm 1.0 ppm(WorkSafeBC)
5.0 ppm (Reg 833)
Veillez à ce que le ux d’échange d’air de combustion et de ventilation
ne puisse pas être obstrué.
Au fur et à mesure que le bâtiment se resserre pendant les phases de
construction, il peut être nécessaire d’augmenter la ventilation. devra
peut-être être augmentée.
Page 8 P/N:974-6638 S400/S400T Manual, Rev: 5.74
S400/S400T Manual, Rev: 5.74 P/N:974-6638 Page 9
SPECIFICATIONS
Model No. S400 & S400T
CSA Certied to CSA 2.14 Gas Fired Unvented Construction Heater
Gas / Gaz: Natural or Propane
Capacity / Capacité: 400,000 Btu/h (120 kW) max
240,000 Btu/h (70 kW) min (S400T)
Orice Size /
Calibre de l’injecteur: 42 DMS (X18)
Blower / Soufeur: 2,000 cfm
Electrical Rating /
Évaluation électrique: 115 volts, 60 Hz, 6 amps, single phase
Gas Supply / Approvisionnement en gaz:
Inlet Pressure Manifold Pressure
Max.W.C. Min.W.C. Max.W.C. Min.W.C
(S400T only)
Propane 14 inch 7 inch 1.3 inch 0.6 inch
Natural 14 inch 7 inch 4.0 inch 1.8 inch
(Minimum inlet pressure is for purpose of input adjustment)
(La pression d’entrée minimale est destinée à l’ajustement de l’entrée)
Altude Natural Gas Propane
0' - 2000' 4.0" (1000 Pa) 1.3” (325 Pa)
2500' 3.6" (900 Pa) 1.2” (300 Pa)
3000' 3.5" (875 Pa) 1.2” (300 Pa)
3500' 3.5" (1050 Pa) 1.1” (275 Pa)
4000' 3.4" (1025 Pa) 1.1” (275 Pa)
4500' 3.4" (1025 Pa) 1.1” (275 Pa)
Max. Manifold Pressure Altitude Correction Table
Page 10 P/N:974-6638 S400/S400T Manual, Rev: 5.74
INSTALLATION
The Sure Flame Models S400 & S400T are direct red gas heaters in-
tended to be used primarily for the temporary heating of buildings under
construction, alteration, or repair. Since all the products of combustion are
released into the area being heated, it is imperative that adequate venti-
lation is provided. The ow of supply air and combustion gases must not
be obstructed in any way. Do not use the heater with ductwork as this will
restrict the ow of supply air.
1. Install the heater in a horizontal position at least 6 feet from any LP-
gas container, and allow the following clearances from any combus-
tible materials:
Front Outlet: 12 feet (3.6 M) Sides:2 feet (0.6 M)
Intake: 2 feet (0.6 M) Top:4 feet (1.2 M)
Front Outlet must not be directed at any LP-gas container within 20
feet (6 M).
Make sure that no ammable vapours are present in the space where
the heater is being used.
The installation of this heater MUST be in accordance with the appro-
priate following Standard:
Natural Gas and Propane Installation Code, CSA B149.1.
2. When connecting the heater to a natural gas or propane supply line
ensure that the pressure at the heater inlet is within the specied range.
Please refer to Propane and Natural Gas Installation sections on page
8. Excessive pressure (over 1/2” psi) will damage the controls and void
the warranty.
3. Visually inspect the hose assembly and ensure that it is protected from
trafc, building materials, and contact with hot surfaces. If it is evident
that there is excessive abrasion or wear, or the hose is cut, it must be
replaced.
4. After installation, check the hose assembly for gas leaks by applying a
water and soap solution to each connection.
5. Connect the heater to an adequate 115 volt electrical supply as specied
on the rating plate. For protection against shock hazard the supply cord
must be plugged directly into a properly grounded three-prong recep-
tacle. The electrical installation of the heater MUST be in accordance
with CSA Standard C22.1 Safety Standard for Electrical Installations.
6. In all applications, install the heater in such a manner that it is not
directly exposed to water spray, rain and/or dripping water.
Questo manuale è adatto per i seguenti modelli
1
Indice
Lingue:
Altri manuali Sure Flame Stufa
Sure Flame
Sure Flame IX800 Manuale utente
Sure Flame
Sure Flame SE400 Manuale utente
Sure Flame
Sure Flame ID400 Manuale utente
Sure Flame
Sure Flame IX4 Manuale utente
Sure Flame
Sure Flame S2200D Manuale utente
Sure Flame
Sure Flame IX405 Manuale utente
Sure Flame
Sure Flame S2200D Manuale utente
Sure Flame
Sure Flame S1505B Manuale utente
Sure Flame
Sure Flame SL11E Manuale utente
Sure Flame
Sure Flame ID 100 Manuale utente
Manuali Stufa popolari di altre marche
Empire Heating Systems
Empire Heating Systems WCC65 Manuale utente
Wetekom
Wetekom 92 86 43 Manuale utente
Desa
Desa SPC170-F Manuale utente
Watlow
Watlow Watrod Electric Tubular Heaters Manuale utente
Haverland
Haverland ECO-DRY GPS Series Manuale elenco delle parti
Stelpro
Stelpro ASILVC2060 Series Manuale utente
