SW-Stahl 03933L Manuale utente

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

Leverkuser Straße 65 Fax +49 (0) 2191 / 46438-40

D-42897 Remscheid E-Mail: [email protected]

03933L

www.swstahl.de

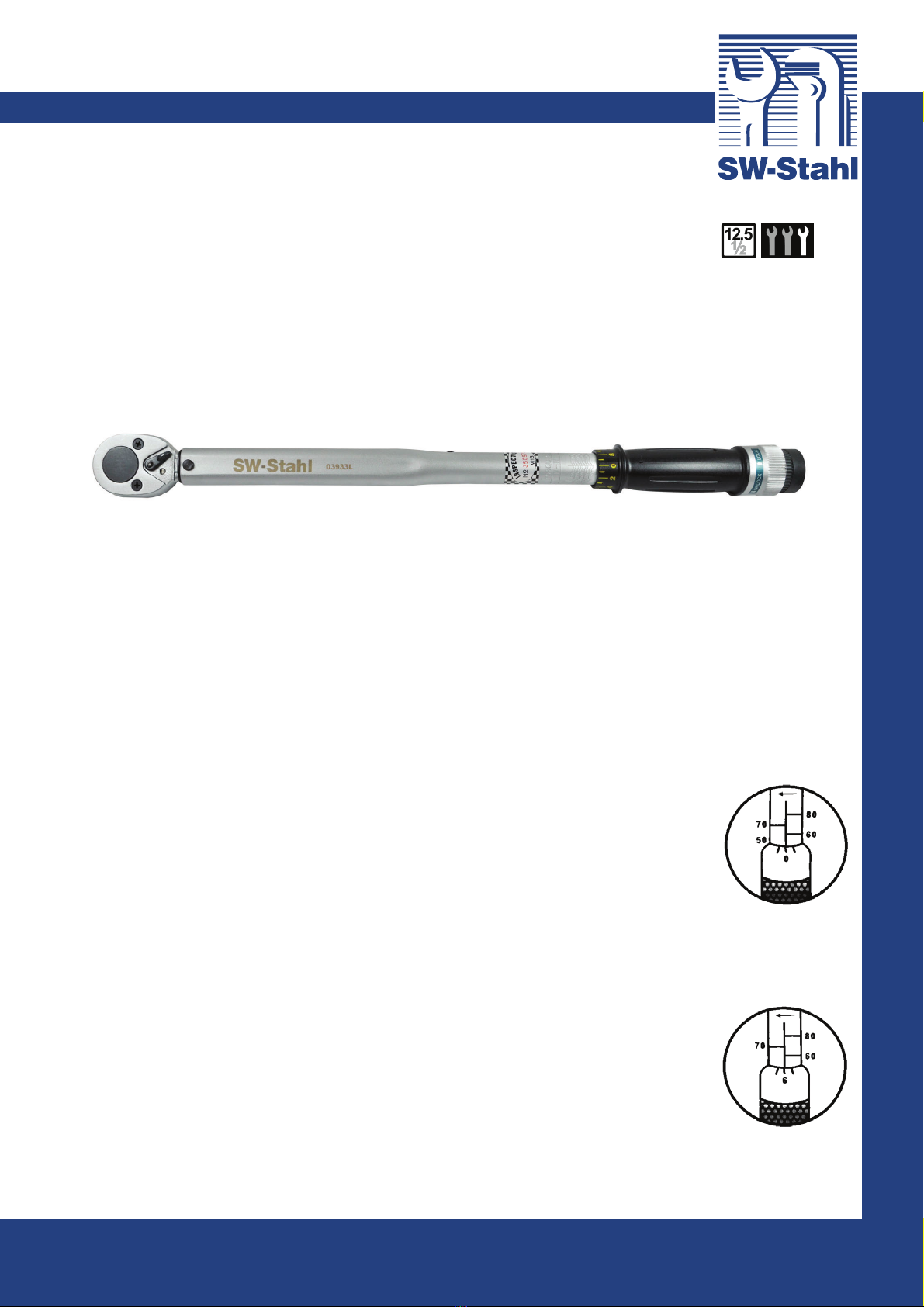

BEDIENUNGSANLEITUNG

Drehmomentschlüssel

umschaltbar, eingestellter Wert arretierbar, in Kunststoffkassette

Genauigkeit +/- 4% vom Skalenwert

Seriennummer und Zertifikat

40 - 210 Nm

24 Zähne

Bedienung

a) Drehmomentschlüssel mit Skala und Pfeil sichtbar in die Hand nehmen und den

Handgriff entsperren, dazu die gerändelte Hülse am Ende des Handgriffs nach

hinten schieben.

b) Erforderlichen Drehmomentwert durch drehen am Handgriff einstellen. Genauer Wert

kann mit der Skala bestimmt werden.

Beispiel

1. Handgriff im Uhrzeigersinn drehen bis die Kante des Handgriffs an der

horizontalen 50Nm-Linie und die 0 auf dem Handgriff an der vertikalen

Linie am Gehäuse steht. (entspricht 50Nm)

2. Handgriff im Uhrzeigersinn weiterdrehen bis anstelle der 0 die 6 auf der

vertikalen Linie steht. (entspricht 56Nm). Bei großen

Drehmomentschlüsseln wird gleichermaßen eingestellt. Beachten Sie

bitte die kleinstmögliche Einteilung, diese entnehmen Sie bitte der obigen Tabelle.

3. Der Handgriff kann, durch schieben der Arretierhülse nach vorne, verriegelt werden.

Dadurch ist ein selbstständiges Verstellung nicht mehr möglich.

c) Stecken Sie einen passenden Einsatz auf den 4-kant und setzen

Sie den Schlüssel auf die Schraube, die mit dem Drehmomentwert

angezogen werden soll. Schraube langsam und gleichmäßig

anziehen bis ein Klick-Geräusch hörbar ist, dann das Anziehen

sofort beenden.

Vorsicht: Bei niedrigen Drehmomentwerten ist das Klick-Geräusch

leiser und kann bei lauter Umgebung überhört werden.

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

Leverkuser Strasse 65 Fax +49 (0) 2191 / 46438-40

D-42897 Remscheid E-Mail: i[email protected]

03933L

Achtung

1. Von Zeit zu Zeit den Drehmomentschlüssel vom niedrigsten bis zum höchsten

Wert verstellen, dadurch wird das spezielle interne Schmiermittel auf alle Bauteile

verteilt.

2. Wird der Schlüssel nicht benutzt, muss er auf den niedrigsten Wert zurückgedreht

werden.

3. Den Drehmomentschlüssel nicht unter den min. Drehmomentwert einstellen.

4. Nach Erreichen des eingestellten Drehmoments darf der Drehmomentschlüssel

nicht unter Gewalt weiter gedreht werden, es können Schäden an der Mechanik

entstehen.

5. Der Drehmomentschlüssel ist relativ robust, dabei sollte aber nicht vergessen

werden, dass es sich um ein Präzisions-Messgerät handelt und es als solches

behandelt werden muss.

6. Der Drehmomentschlüssel darf mit einem trockenen Tuch gereinigt werden.

Tauchen Sie ihn nicht in einen Reiniger, dadurch kann das spezielle interne

Schmiermittel beeinflusst und der Schlüssel zerstört werden.

7. Dieser Drehmomentschlüssel wurde vor Verlassen des Werkes kalibriert und auf

eine Genauigkeit von ± 3% getestet.

8. Der Schlüssel ist nur geeignet für ein zulässiges Drehmoment, welches Sie bitte

aus der obigen Tabelle entnehmen.

Kalibrierung und Wartung muss regelmäßig durchgeführt werden und liegt in der

Verantwortlichkeit des Benutzers.

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

Leverkuser Straße 65 Fax +49 (0) 2191 / 46438-40

D-42897 Remscheid E-Mail: [email protected]

03933L

www.swstahl.de

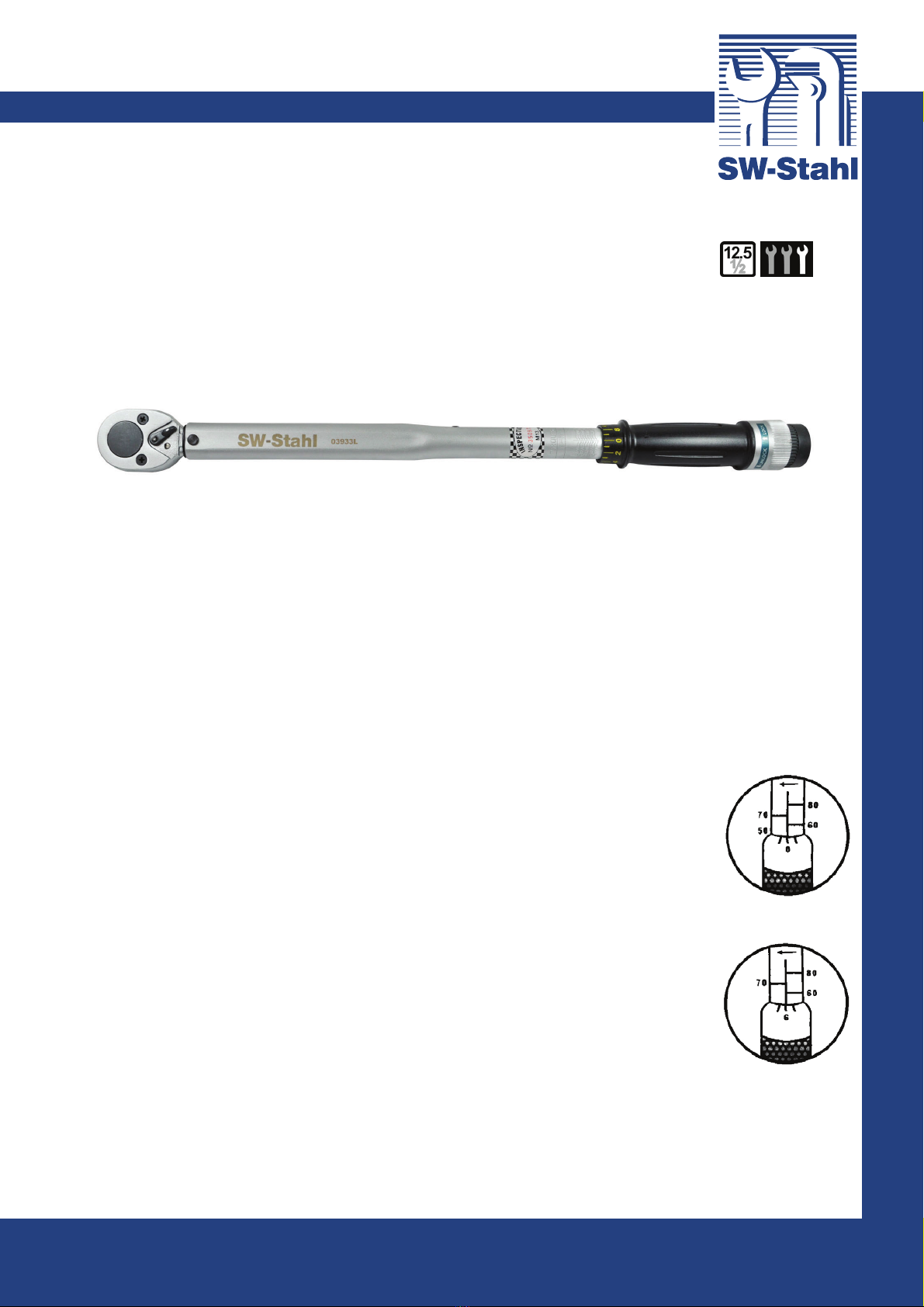

BEDIENUNGSANLEITUNG

Torque wrench

switchable, set value can be locked, in plastic box

40 - 210 Nm

24 teeth

certification

Manual

a) Balancing wrench in hand with graduations visible with the marked arrow elementary

Scale up then unlock knurled handle by pulling sleeve.

b) Set amount of torque required by turning knurled handle to read exact amount on

case graduations.

Example

Turn knurled handle until the zero graduation on the bevel edge of the

knurled handle is lined up with the vertical mark on the case and is even

with the 50 ft .Lbs graduation.

Turn knurled handle clockwise until 6 ft.Lbs graduation on the level edge of

the handle is in line with the vertical line on the case.

Lock handle securely by pushing sleeve, and now wrench is set at 56 ft ,

Lbs which is ready to use .

c) lnstall the proper socket or attachmant to the square drive and apply to

nut or ball and pull handle until you feel and / or hear wrench click.

Release pull and wrench automatically resets for next operation.

Do not continue to pull after wrench releases. Use special care at low

torque settings that will pull stop when wrench clicks.

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

Leverkuser Strasse 65 Fax +49 (0) 2191 / 46438-40

D-42897 Remscheid E-Mail: i[email protected]

03933L

Caution

1. If wrench has not been used or has been in storage for some time, operate it several

times at a low torque setting which permits special internal lubricant to re-coat

internaI working parts.

2. When wrench is not in use, keep doing adjustment at lowest torque setting.

3. Do not turn handle below lowest torque setting.

4. Do not continue pulling on the wrench after pre-set torque has been reached and the

wrench has been released. Pressure must be taken off the handle and the wrench

allowed to automatically reset itself, continuing to apply pressure after the wrench

has been released, will result in damage to the part being torque by applying more

than the specified amount of torque.

5. Tool is rugged and designed for shop use, but is also a precision measuring

instrument and should be treated as such.

6. Clean wrench by wiping .Do not immerse in any type of cleaner which may affect

special high pressure lube with which the wrench is packed at the factory.

7. This torque wrench was calibrated and tested before leaving the factory and is

accurate to ±3%.

8. The key is only suitable for a permissible torque, which can be found in the table

above.

This is a precisions measuring instrument.

Calibration and servicing must be done regularly and is the owner responsibility.

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

Leverkuser Straße 65 Fax +49 (0) 2191 / 46438-40

D-42897 Remscheid E-Mail: [email protected]

03933L

www.swstahl.de

BEDIENUNGSANLEITUNG

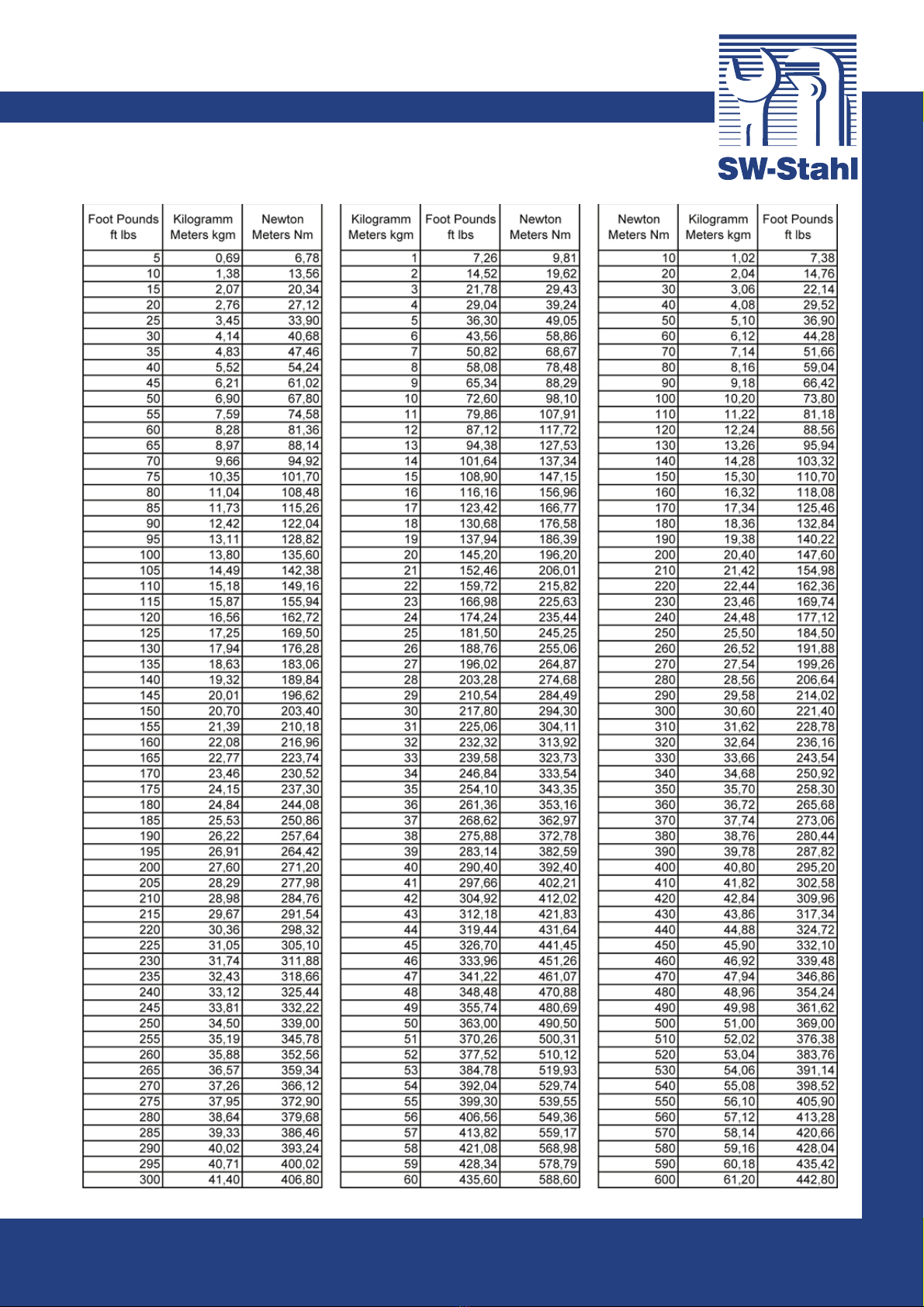

Umrechnungstabelle

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

Leverkuser Strasse 65 Fax +49 (0) 2191 / 46438-40

D-42897 Remscheid E-Mail: i[email protected]

03933L

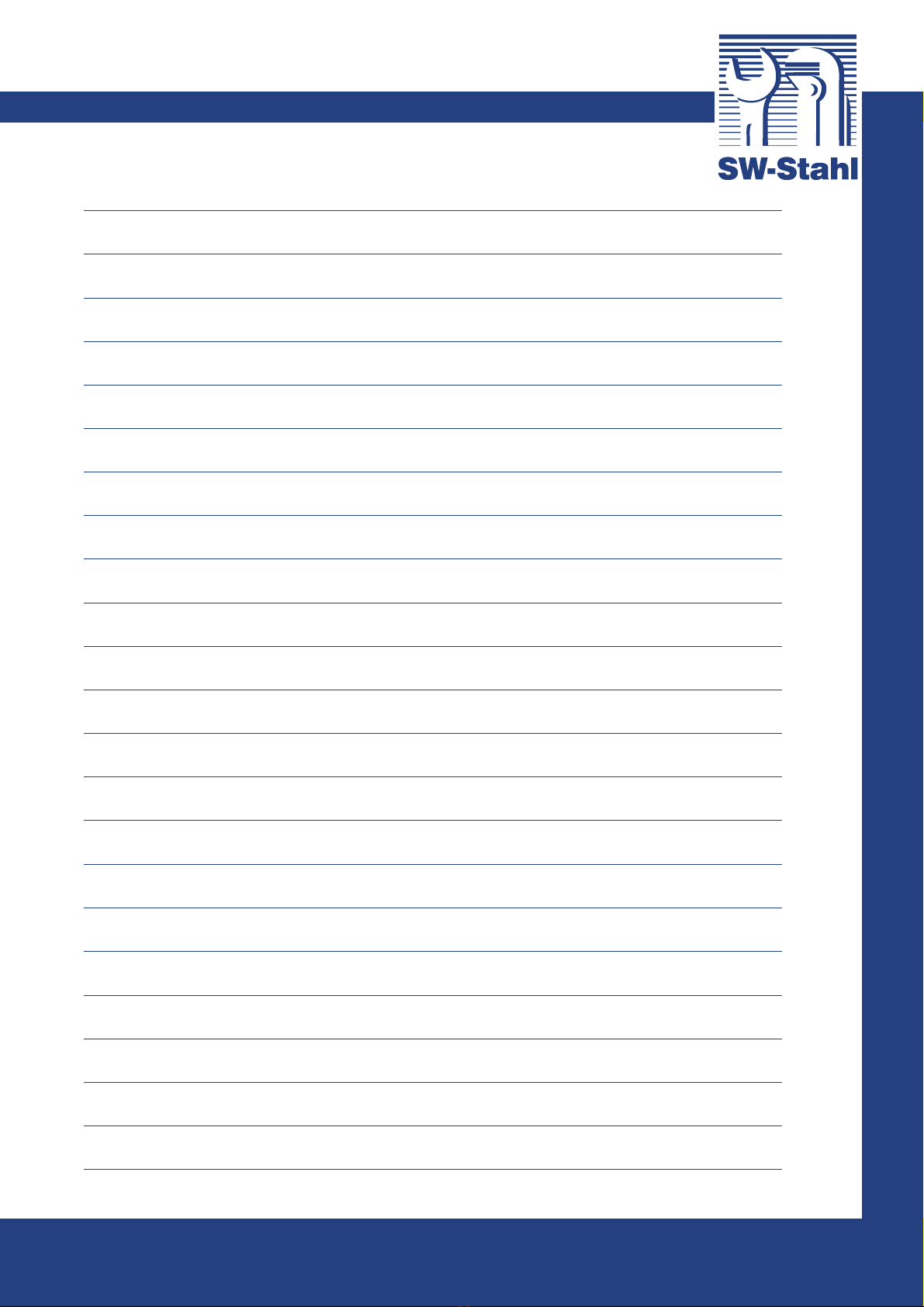

Notizen

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

Leverkuser Straße 65 Fax +49 (0) 2191 / 46438-40

D-42897 Remscheid E-Mail: [email protected]

03933L

www.swstahl.de

BEDIENUNGSANLEITUNG

Notizen

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

Leverkuser Strasse 65 Fax +49 (0) 2191 / 46438-40

D-42897 Remscheid E-Mail: i[email protected]

03933L

Notizen
