Swann DVR4-2500 Guida rapida
www.swannsecurity.comSwann Communications • Toll Free Technical Support: USA - 1-800-627-2799, Australia - 1300 13 8324 • Email: tech@swannsecurity.com
.com

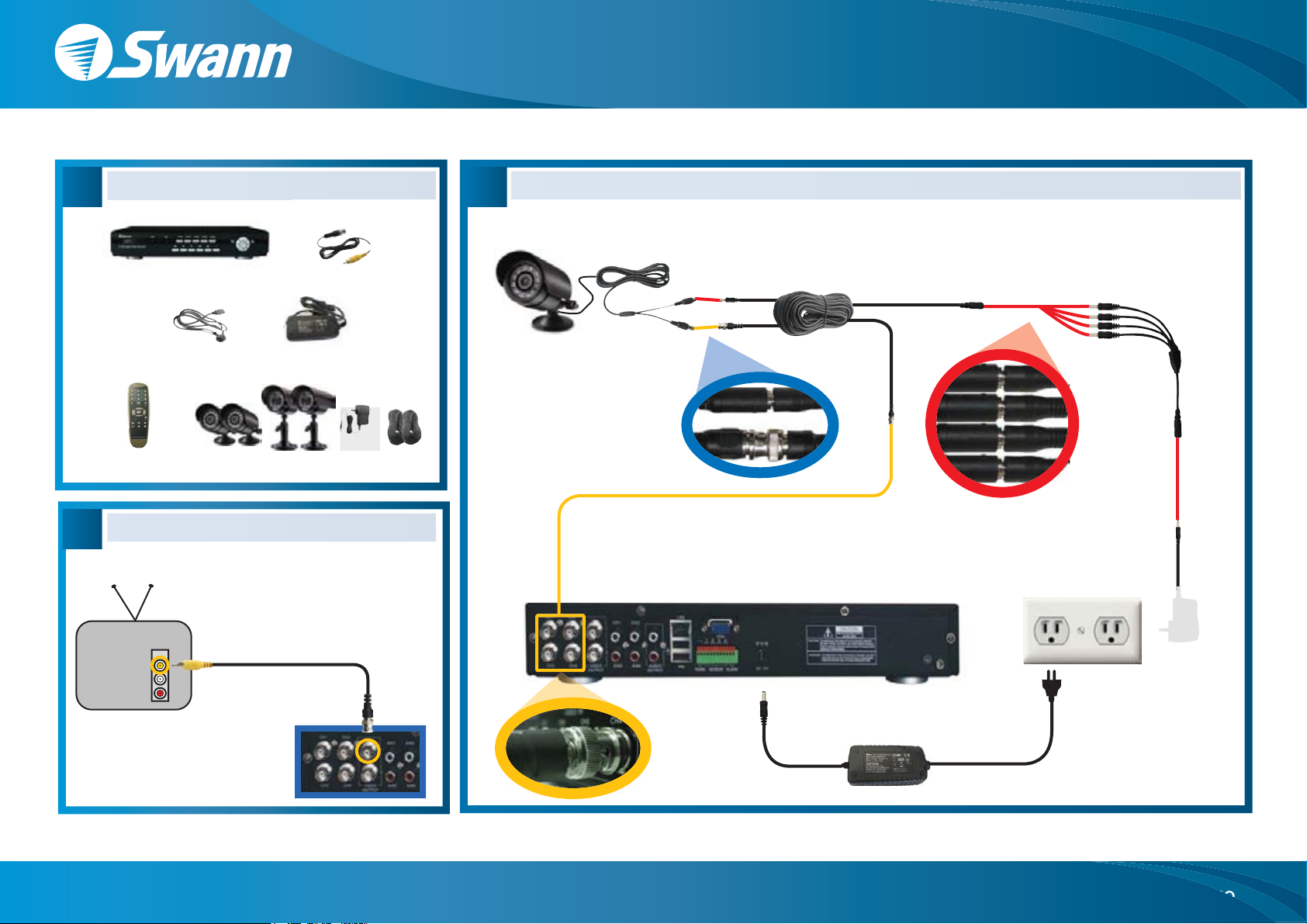

Easy Setup Guide DVR4-2500
Connecting the DVR to TV
C
Back of DVR
Back of TV
INPUT
Connect the RCA end of the
RCA to BNC cable to the
back of the TV INPUT
socket
1
Connect the BNC plug end
of the cable to the top
VIDEO INPUT socket on
the back of the DVR
2
Tune your TV to the
correct INPUT - this is
sometimes labelled A/V,
input, source, L1, L2, etc.
- consult TV manual for details
3
BCamera Connections
Cameras Optional
1Connect the DC power sockets on the extension
cables to the power splitter’s DC plugs.
3
Connect the power
splitter’s DC socket
to the DC plug on
the power supply.
4
Plug in the DVR and
camera power adapter to
power outlets.
5
Connect the other end of the BNC plug of the extension cable to the
camera connections on the back of the DVR.
2
Connect the camera cable’s BNC
socket & DC socket to the BNC
plug & DC plug on the extension cable.
A
BNC to RCA Cable
Power Adapter
Cable
Remote
Control
DVR Power
Adapter
DVR4-2500 Unit
SR342-2DV-50010-090709
Easy Set Up Components
Cameras and Accessories Optional
www.swannsecurity.comSwann Communications • Toll Free Technical Support: USA - 1-800-627-2799, Australia - 1300 13 8324 • Email: tech@swannsecurity.com
.com
Guide d’installation rapide DVR4-2500
Brancher le DVR sur une TV
C
Vue arrière du DVR
Vue arrière de la TV
INPUT
Connectez l’extrémité RCA
du câble RCA vers BNC à
l’arrière de la prise ENTREE
TV
1
Connectez l’extrémité de la
prise BNC du câble à la prise
ENTREE VIDEO située à
l’arrière du DVR, en haut.
2
Réglez votre TV sur l’ENTREE
correcte, parfois appelée A/V,
entrée, source, L1, L2 etc.
Consultez le guide de votre
téléviseur pour plus de détails.
3
BConnexions caméras
Caméras optionnelles
1Connectez les prises d’alimentation DC de la
rallonge aux séparateurs d’alimentation.
3
Branchez la prise
séparateur à la prise
DC située au niveau
de l’alimentation.
4
Branchez le DVR et les
adaptateurs d’alimentations
de la caméra sur prises
électriques.
5
Connectez l’autre extrémité de la prise BNC de la
rallonge aux prises caméra situées à l’arrière du DVR.
2
Connectez la prise BNC du câble
caméra à la prise BNC située sur
la rallonge.
A
Câble RCA
Adaptateur alimentation
Télécommande
Adaptateur DVR
Unité DVR4-2500
SR342-2DV-50010-090709
Eléments d’installation rapide
Caméras et accessoires optionnels
www.swannsecurity.comSwann Communications • Toll Free Technical Support: USA - 1-800-627-2799, Australia - 1300 13 8324 • Email: tech@swannsecurity.com
.com
Guía de Instalación Fácil DVR4-2500
Conectando el DVR a la TV
C
Parte posterior del DVR
Parte posterior de la TV
INPUT
Conecte el extremo RCA
del cable RCA a BNC en la
parte posterior de la toma
para ENTRADA de la TV.
1
Conecte el extreme del
enchufe BNC del cable a la
toma de ENTRADA DE
VIDEO superior en la parte
posterior del DVR.
2
Sintonice su TV en la ENTRADA
correcta, esta se llama a veces A/V,
input, source, L1, L2, etc., consulte
el manual de la TV por detalles.
3
BConexiones de la Cámara
Cameras Optional
1Conecte las tomas de corriente DC en los cables de
extensión a los enchufes de corriente del divisor de
corriente.
3
Conecte la toma
DC del divisor de
corriente al enchufe
DC en la fuente de
energía.
4
Conecte el DVR y el
adaptador de corriente de
la cámara a las tomas de
corriente.
5
Conecte el otro extreme del enchufe BNC del cable de extensión a
las conexiones para cámara en la parte posterior del DVR.
2
Conecte la toma BNC del cable de la
cámara al enchufe BNC en el cable de
extensión.
A
Cable RCA
Cable del Adaptador de Corriente
Control Remoto
Adaptador de Corriente del DVR
Unidad DVR4-2500
SR342-2DV-50020-090709
Instale Fácilmente los Componentes
Cámaras y Accesorios Opcionales
