Symmons Unity 6605 Manuale

Unity™

-1.5 1.5 gpm (5.7 L/min) ﬂow restrictor

-2.0 2.0 gpm (7.6 L/min) ﬂow restrictor

-143 Euro-Flo three mode showerhead in place

of Clear-Flo

-145 Euro-Flo ﬁve mode showerhead in place

of Clear-Flo

-231 Super showerhead in place of Clear-Flo

-X Integral service stops

-CHKS Integral check stops

-IPS 1/2” female IPS connections

-REV Reverse coring for back to back

installations

-LP Loop handle

-QD Quick disconnect on hand shower units

-R White vinyl hose in place of metal hose

-OP 13” oval plate

-L/HD Less showerhead

-72 6’ hose in place of 5’ standard

-TRM Trim only, valve not included

-STN Satin Nickel ﬁnish

Model Numbers

Operation & Maintenance Manual

6605

Shower/Hand Shower System

Speciﬁcation

Warranty

Limited Lifetime - to the original end purchaser in

consumer/residential installations.

5 Years - for industrial/commercial installations.

Refer to www.symmons.com/warranty for complete

warranty information.

Compliance

Certied by

CSA Group

Modiﬁcations

Note: Append appropriate -sufx to model number.

-ASME A112.18.1/CSA B125.1

-WaterSense 1.5 gpm (5.7 L/min)

2.0 gpm (7.6 L/min)

6605

Unity Shower/Hand Shower System

Shower/hand shower system powered

by the Temptrol®Pressure Balancing valve. Features

adjustable stop screw to limit handle turn, wall cradle,

separate two function diverter, in-line vacuum breaker,

60” exible metal hose, 1 mode hand shower, 1 mode

showerhead with easy to clean rubber nozzles and

standard 2.5 gpm (9.5 L/min) ow restrictors. Components

made from metal and nonmetallic materials plated in

standard polished chrome nish.

For California Residents

WARNING: This product contains chemicals known to

the State of California to cause cancer, birth defects, or

other reproductive harm.

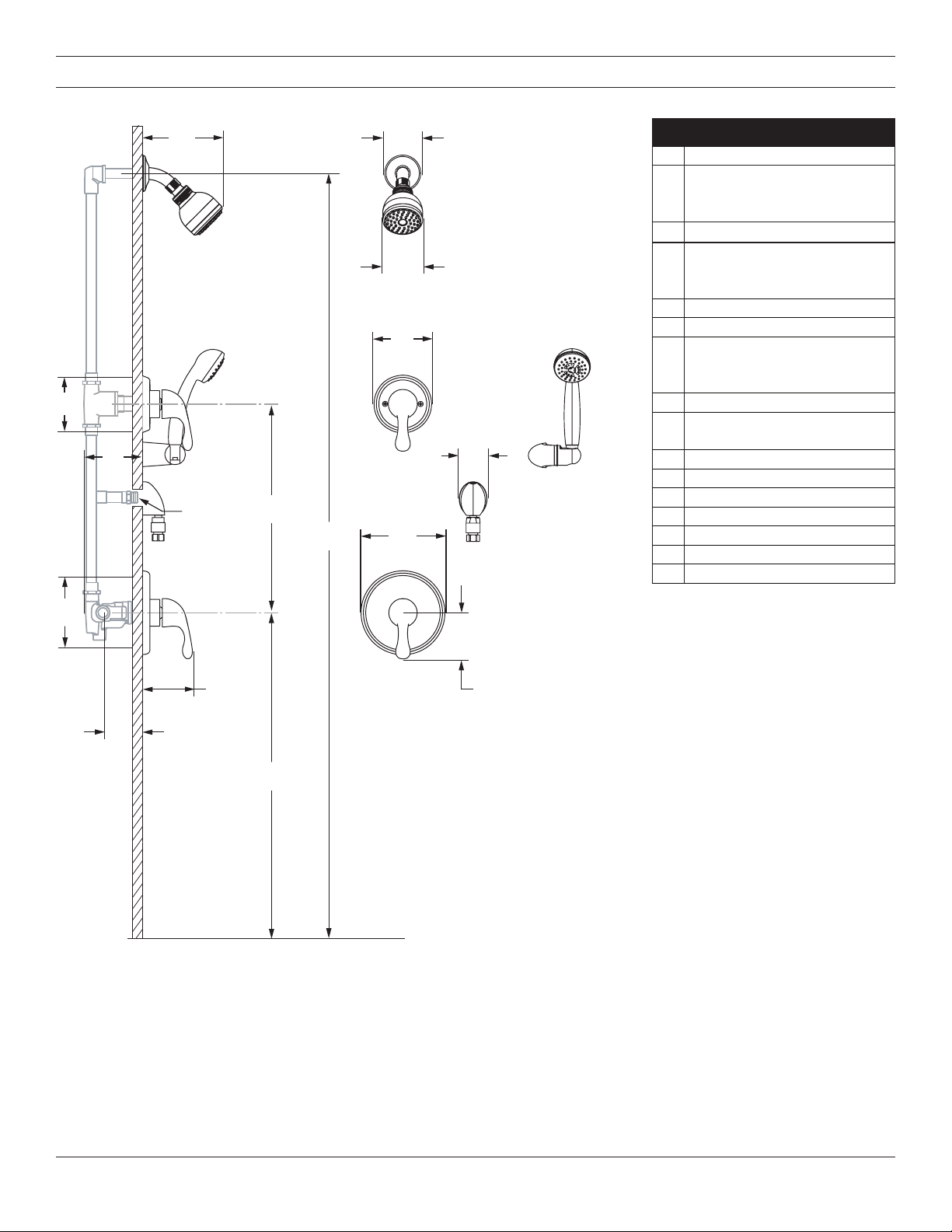

Dimensions

Notes:

1) All dimensions measured from nominal rough-in (see I as reference).

2) Dimensions subject to change without notice.

FLOORFLOOR

AA KK

Measurements

A 6 3/8”, 162 mm

Diverter Valve Hole Size

Min. Ø 3”, 76 mm

Max. Ø 3 1/4”, 83 mm

C 3 1/2”, 89 mm

Male 1/2” NPT tting must

be recessed 1/4” from

nished wall

ERef. 10”, 254 mm

F Ref. 77”, 1956 mm

Shower Valve Hole Size

Min. Ø 3”, 76 mm

Max. Ø 4”, 102 mm

H 3 3/4”, 95 mm

IRough-in

2 3/8” ± 1/2”, 60 mm ± 13 mm

J Ref. 42”, 1067 mm

K Ø 2 1/2”, 64 mm

L Ø 2 3/4”, 70 mm

M Ø 4 1/4”, 108 mm

N2 1/8”, 54 mm

O Ø 6 3/8”, 162 mm

P3 1/2”, 89 mm

Parts Breakdown

HOT

Water Supply

COLD

Water Supply

Notes:

1) Apply a bead of silicone around the perimeter of all shower trim

installed ush to the nished wall. Leave opening on bottom of

escutcheons for weep hole.

2) Apply plumber tape to all threaded connections.

*Note: Append -STN to part number for

Satin Nickel nish.

Replacement Parts

Item Description Part Number

A Showerhead 4-141*

Shower Arm &

Flange 300S*

Shower or

Diverter Handle

Assembly

RTS-064*

F Dome Cover T-19*

Diverter

Escutcheon Kit 96-66-DIV-ESC*

Shower

Escutcheon Kit 6600-ESC*

L Hand Shower EF-100*

Wall Cradle EF-106*

QWall Ell EF-105*

In-line Vacuum

Breaker &

60” Hose

SP-4*

Tools Required

Adjustable wrench

Allen wrench (1/8”)

Drill

Phillips head

screwdriver

Plumber tape

Silicone

2) Attach shower escutcheon (I) to

mounting plate (K).

1) Install mounting plate (K) to

shower valve. Secure with two

screws (J).

4) Install dome covers (F) to valves.

Turn clockwise to secure.

Installation

Note:

For valve body installation, please

see valve body manuals.

6) Attach shower arm (B) and

ange (C) to vertical shower pipe.

Turn clockwise to tighten.

3) Install diverter escutcheon (H) to

diverter valve. Secure with two

screws (G).

7) Install showerhead (A) to shower

arm (B). Turn clockwise to tighten.

8) Install wall ell

(P)

to pipe tting.

Tighten set screw (Q) to secure.

Note: Handles should be facing the

6 o’clock position.

Note: Tabs should snap into place.

5) Install handles (D) to valves.

Secure with set screws (E).

1) Turn shower handle counterclock-

wise approximately 1/4 turn to put

valve in cold position.

Operation (Temperature Control)

2) Turn shower handle counterclock-

wise approximately 1/2 turn to put

valve in warm position.

3) Turn shower handle counterclock-

wise approximately 3/4 turn to put

valve in hot position.

Installation

9) Place mounting plate

(M)

in po-

sition, mark and drill 3/16” holes

for tile anchors (M1), 5/16” holes

for drywall anchors (M2). Install

anchors.

10) Remove cover of hand shower

cradle

(N)

. Install cradle and

mounting plate

(M)

. Secure with

three screws

(O)

. Replace cover

on hand shower cradle.

11) Attach hand shower (L) to hose (S).

Attach hose (S) to vacuum breaker

(R). Connect vacuum breaker (R)

to wall ell (P). Turn clockwise to

tighten.

Operation (Diverter Control)

Note: For dry wall 1/2” thick or less,

insert anchor tool (M3) into drywall

anchor (M2) to secure behind wall

prior to installing wall cradle.

POSITION 1 POSITION 2

1) Cartridge is factory set to divert

to function 1.

2) Turn handle to position 2 to divert

to function 2.

3) Turn handle to position 3 to share

functions 1 and 2.

POSITION 3

Note: In this position there is no detent.

Symmons Industries, Inc. ■31 Brooks Drive ■Braintree, MA 02184 ■Phone: (800) 796-6667 ■ Fax: (800) 961-9621

Troubleshooting Chart

Problem Cause Solution

Finish is spotting. Elements in water supply may cause

water staining on nish.

Clean nished trim area with a soft

cloth using mild soap and water or a

non-abrasive cleaner and then quickly

rinse with water.

Unity™

-1.5 Reductor de caudal de 1.5 gpm (5.7 L/min)

-2.0 Reductor de caudal de 2.0 gpm (7.6 L/min)

-143 Cabezal de ducha de tres funciones

Euro-Flo en lugar de Clear-Flo

-145 Cabezal de ducha de cinco funciones

Euro-Flo en lugar de Clear-Flo

-231 Cabezal de ducha Super en lugar de

Clear-Flo

-X Llaves de paso integradas

-CHKS Válvulas de retención integradas

-IPS Salida de unión hembra de 1/2” I.P.S.

-REV Conexión inversa para instalaciones

encontradas

-LP Manija en bucle

-QD Desconexión rápida en unidades de ducha

de mano

-R Manguera de vinilo blanco en lugar de la

manguera de metal

-OP Placa ovalada de 13"

-L/HD Sin el cabezal de ducha

-72 Manguera de 6 pies en vez de la estándar

de 5 pies

-TRM Borde solamente, válvula no incluida

-STN Acabado de níquel satinado

Números de modelo

Manual de funcionamiento y mantenimiento

6605

Sistema de ducha/ducha de mano

Especiﬁcación

Garantía

Limitada de por vida: para el comprador original del

producto en instalaciones del consumidor/residenciales.

5 años - para instalaciones industriales y comerciales.

Consulte www.symmons.com/warranty para obtener

información completa sobre la garantía.

Cumplimiento

Certied by

CSA Group

Modiﬁcaciones

Nota: Anexar el -sujo apropiado al número de modelo.

-ASME A112.18.1/CSA B125.1

-WaterSense 1.5 gpm (5.7 l/min)

2.0 gpm (7.6 L/min)

6605

Sistema de ducha/ducha de mano Unity

Sistema para ducha/ducha de mano con válvula

compensadora de presión Temptrol®. Incluye un

tornillo con tope ajustable para limitar el giro de la manija,

soporte de pared, desviador separado de dos funciones,

igualador de presión integrado, manguera metálica exible

de 60", ducha de mano de 1 función, cabezal de ducha

de 1 función con boquillas de goma fáciles de limpiar y

reductores de caudal estándar de 2.5 gpm (9.5 L/min).

Los componentes están hechos de materiales metálicos y

no metálicos recubiertos con un acabado en cromo pulido

estándar.

Dimensiones

Notas:

1) Todas las dimensiones tomadas desde el empotrado (ver I para referencia).

2) Las dimensiones están sujetas a cambios sin previo aviso.

PISOPISO

AA KK

Medidas

A 6 3/8”, 162 mm

Tamaño de los oricios de la

válvula de desvío

Mín. Ø 3”, 76 mm

Máx. Ø 3 1/4”, 83 mm

C 3 1/2”, 89 mm

La rosca macho NPT de 1/2”

debe estar empotrada 1/4"

de la pared terminada

ERef. 10”, 254 mm

F Ref. 77”, 1956 mm

Tamaño de los oricios de la

válvula para ducha

Mín. Ø 3”, 76 mm

Máx. Ø 4”, 102 mm

H 3 3/4”, 95 mm

IEmpotrado

2 3/8” ± 1/2”, 60 mm ± 13 mm

J Ref. 42”, 1067 mm

K Ø 2 1/2”, 64 mm

L Ø 2 3/4”, 70 mm

M Ø 4 1/4”, 108 mm

N2 1/8”, 54 mm

O Ø 6 3/8”, 162 mm

P3 1/2”, 89 mm

Desglose de piezas

Suministro de agua

CALIENTE

Suministro de agua

FRÍA

Notas:

1) Aplique una gota de silicona alrededor del perímetro del borde de

la ducha a nivel de la pared terminada. Deje un oricio en la parte

inferior de la placa para drenar la humedad.

2) Coloque cinta de teón en todas las salidas de unión roscadas.

*Nota: Anexar -STN al número de pieza para

acabado de níquel satinado.

Repuestos

Art. Descripción Número de pieza

ACabezal de ducha 4-141*

Brazo de la

ducha y brida 300S*

Conjunto de

manija de ducha

o desviador

RTS-064*

FCubierta del

domo T-19*

Kit de placa

decorativa del

desviador

96-66-DIV-ESC*

Juego de

montaje

decorativo para

la ducha

6600-ESC*

L Ducha de mano EF-100*

Soporte de

pared EF-106*

QCodo de pared EF-105*

Igualador

de presión

integrado y

manguera de 60”

SP-4*

Herramientas requeridas

Llave inglesa

Llave Allen (1/8”)

Taladro

Destornillador phillips

Cinta de teón

Silicona

2) Una el montaje decorativo de la

ducha (I) a la placa de montaje (K).

1) Instale la placa de montaje (K) a

la válvula de la ducha. Sujete con

dos tornillos (J).

4) Instale las cubiertas de domo (F)

en las válvulas. Gire en el sentido

de las manecillas del reloj

para apretar.

Instalación

Nota:

Para instalar el cuerpo de la

válvula, vea el manual de la válvula.

6) Una el brazo de la ducha (B) y

la brida (C) al tubo vertical de la

ducha. Gire en el sentido de las

manecillas del reloj para apretar.

3) Instale la placa decorativa del

desviador (H) en la válvula de

desvío. Sujete con dos tornillos (G).

7) Instale el cabezal de ducha (A) al

brazo de la ducha (B). Gire en el

sentido de las manecillas del reloj

para apretar.

8) Instale el codo de pared

(P)

en el conector de la tubería.

Apriete el tornillo de presión (Q)

para sujetarlo.

Nota: Las manijas deben situarse

en la posición de las 6 en punto.

Nota: Las lengüetas deben

encajar en sus sitios.

5) Instale las manijas (D) en las

válvulas. Sujételas con los tornillos

de presión (E).

Indice

Lingue:

Altri manuali Symmons Apparecchio per il bagno

Symmons

Symmons Dia 3500-CYL-B-TRM Istruzioni per l'installazione

Symmons

Symmons Elm S-5504-TRM Manuale

Symmons

Symmons Duro 0630-DPTP Manuale utente

Symmons

Symmons Canterbury S-264-2 Guida rapida

Symmons

Symmons Dia 352SH Manuale

Symmons

Symmons Oxford 4200-TRM Manuale

Symmons

Symmons T-600B-V Series Manuale utente

Symmons

Symmons Origins Series Manuale

Symmons

Symmons The Smart Choice Naru Trim Series Manuale

Symmons

Symmons Identity 6700-TRM Istruzioni per l'installazione

Symmons

Symmons T724 Series Manuale utente

Symmons

Symmons Naru 412HS Manuale

Symmons

Symmons Allura S-4704-TRM Manuale

Symmons

Symmons DS Creations 0323-TB-18 Manuale utente

Symmons

Symmons Museo 532HSB Manuale

Symmons

Symmons Ballina 522HS Manuale

Symmons

Symmons Duro Series Manuale

Symmons

Symmons Degas 543TB-18 Manuale

Symmons

Symmons Canterbury 453RH Manuale

Symmons

Symmons 3500WD-TRM Manuale utente

Symmons

Symmons Elm Trim Series Manuale

Symmons

Symmons 1003-SB Manuale

Symmons

Symmons Winslet S-5104-TRM Manuale

Symmons

Symmons Carrington 443RH Manuale

Manuali Apparecchio per il bagno popolari di altre marche

DURAVIT

DURAVIT C.1 C15240 0090 Manuale

Heatstore

Heatstore HSTRL500WTN Manuale utente

Sunshower

Sunshower PURE SOLO Manuale utente

Delabie

Delabie Delabie Sporting 714700 Manuale utente

Kohler

Kohler K-13056 Istruzioni per il montaggio

ESS

ESS Container TCL-11 Manuale utente

Mustee

Mustee 22C Manuale utente

VITRA

VITRA V-Flow Manuale utente

baliv

baliv DUK-80.30 T Manuale utente

Malmet

Malmet B105BT Manuale utente

bathstore

bathstore Transition H1690MM Guida

BELLOSTA

BELLOSTA Edward 0800/M Manuale utente

baliv

baliv DU-5160 Manuale utente

Franke

Franke PRTR0006 Manuale utente

Gessi

Gessi RILIEVO 59011 Manuale utente

noken

noken VITAE 100188525-N299998810 Manuale utente

Allen + Roth

Allen + Roth 1142VA-30-201 Manuale utente

Britex

Britex HBDA Manuale utente
