INHALT
1. GESAMTANSICHT DER EINZEL-
KOMPONENTEN
2. SICHERHEITSHINWEISE VOR
BENUTZUNG DES TAKATA MAXI
3. GRUNDLEGENDE HANDHABUNG
4. BENUTZUNG IM FAHRZEUG
5. SICHERN IHRES KINDES
6. PFLEGE UND AUFBEWAHRUNG
7. HINWEISE ZUR ENTSORGUNG
8. SERVICE
Begriffsklärung
In diesem Bedienungshandbuch sind wichtige Themen
mit den folgenden Zeichen gekennzeichnet:
WARNUNG!
Eine fehlerhafte Handhabung kann tödlich sein oder
zu ernsthaften Verletzungen führen.
ACHTUNG!
Eine fehlerhafte Handhabung kann zu Verletzungen
führen.
HINWEIS!
Praktische Tipps zur Benutzung des TAKATA MAXI.
Perlaubte Anwendung
OVerbot
ACHTUNG!
Bitte lesen Sie dieses Bedienungshandbuch vor
Benutzung des Autokindersitzes TAKATA MAXI
sorgfältig durch und folgen Sie den Anweisungen.
Bewahren Sie das Bedienungshandbuch sorgfältig auf
(z.B. im Fach für das Bedienungshandbuch an der
Vorderseite der Sitzbasis), damit Sie es immer
benutzen können, wenn Sie es benötigen. Folgen Sie
zusätzlich den Anweisungen des Fahrzeugherstellers
in dessen Fahrzeug der TAKATA MAXI eingebaut
wird und fahren Sie stets umsichtig.
HINWEIS!
Wir weisen Sie darauf hin, dass der TAKATA MAXI
im Falle eines Unfalles Ihr Kind nicht immer vor
Verletzungen schützen kann.
©
Copyright 2012 [308 05 43 10 _ 04.12] TAKATA AG.
Die hier enthaltenen Informationen unterliegen
Änderungen ohne vorherige Mitteilung. Die TAKATA
AG haftet nicht für technische Irrtümer oder
Auslassungen in diesen Informationen.Text und Bilder
sind Eigentum der TAKATA AG und dürfen ohne
Zustimmung der TAKATA AG nicht kopiert oder
anderweitig verwendet werden.
Das gekaufte Produkt kann u. U. von der Beschreibung
in diesem Bedienungshandbuch abweichen.
Das aktuellste Bedienungshandbuch können Sie von
unserem TAKATA Service (siehe Kapitel 8 – Service)
oder unter www.takata-childseats.com anfordern.
1. GESAMTANSICHT DER
EINZELKOMPONENTEN

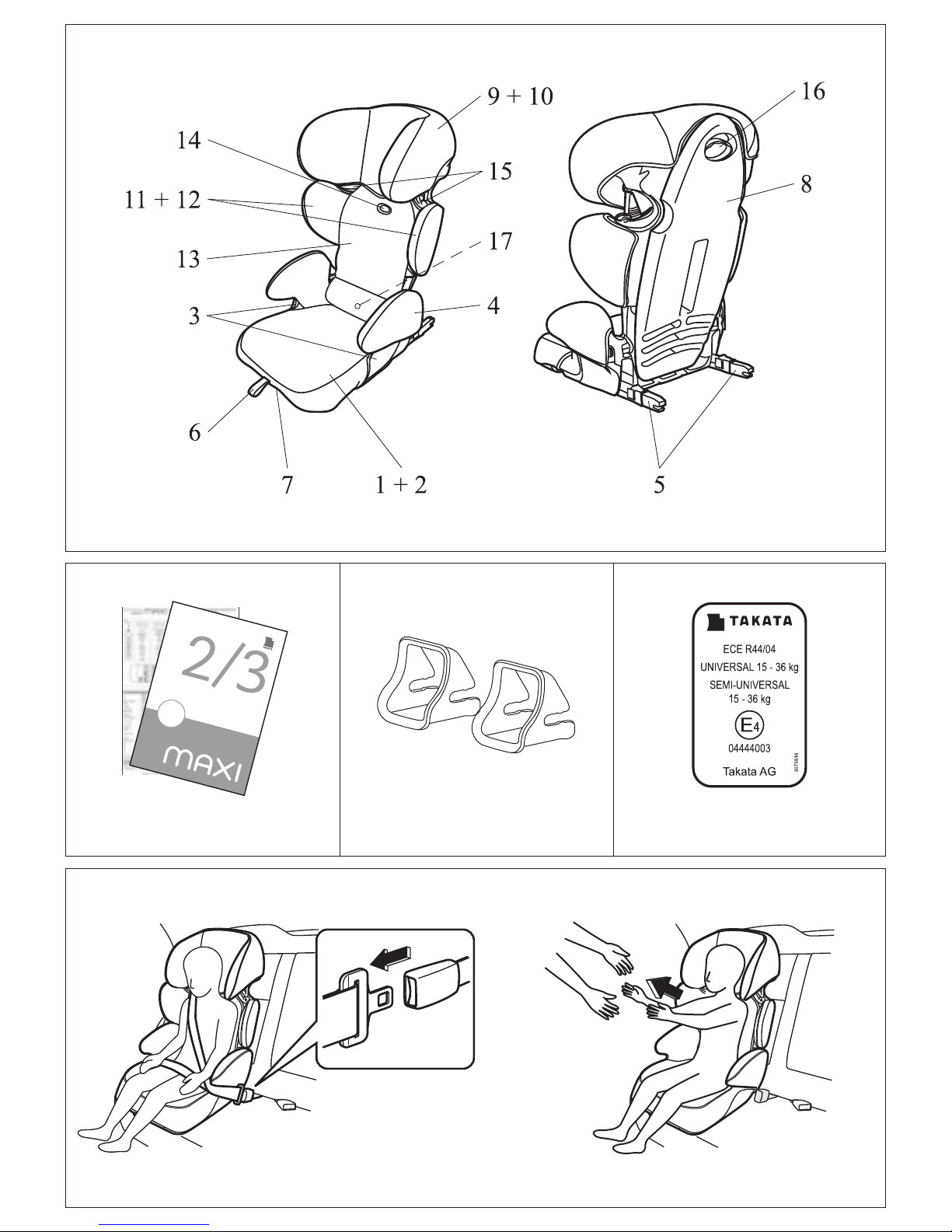

[Abbildung MAXI_001]
(1) Sitzbasis
(2) Bezug der Sitzbasis
(3) Beckengurtführung
(4) Armauflage
(5) Rastarme
(6) zentraler Zuggurt
(7) Fach für das Bedienungshandbuch
(8) Sitzlehne
(9) Kopfstütze
(10) Bezug der Kopfstütze mit Crash-Polstern
(11) Seitenflügel
(12) Bezug der Seitenflügel mit Crash-Polstern
(13) Bezug der Rückenlehne
(14) Anzeige des Größenindikators
(15) Schultergurtführungen
(16) Bedienelement zur Größeneinstellung
(17) Entriegelungsschieber des Sitzlehnenwinkels
Vor dem ersten Gebrauch
Bitte versichern Sie sich vor dem ersten Gebrauch des
Autokindersitzes TAKATA MAXI, dass die folgenden
Artikel vorhanden sind:
A. TAKATA MAXI,
B. Bedienungshandbuch,
C. Fahrzeugliste,
D. Einführtrichter.
Sollten Artikel fehlen oder beschädigt sein, benutzen
Sie bitte den TAKATA MAXI nicht und wenden Sie
sich an Ihren Händler oder unseren TAKATA Service
(siehe Kapitel 8 – Service). Um eine Antwort an Sie
zu erleichtern, geben Sie bitte immer die Zulassungs-
nummer auf dem Zulassungs-Aufkleber (auf der
de
44
Sitzbasisunterseite) des TAKATA MAXI an.
Im Notfall
[MAXI_002] In Notfällen wie Unfällen etc. sollten
Sie Ruhe bewahren und eine Panik vermeiden.
Retten Sie Ihr Kind wie folgt:
1. Gurt durch Drücken der Verschlusstaste des Gurt-
schlosses öffnen und den Gurt vom Kind entfernen.
2. Nehmen Sie Ihr Kind vorsichtig aus dem
TAKATA MAXI.
HINWEIS!
Wenn der Gurt nicht durch Drücken der Verschluss-
taste geöffnet werden kann, schneiden Sie die
Gurtbänder durch und nehmen Sie Ihr Kind aus dem
TAKATA MAXI.
2. SICHERHEITSHINWEISE
VOR BENUTZUNG DES
TAKATA MAXI
ACHTUNG!
1. Der TAKATA MAXI ist eine „Universal“-
Rückhalteeinrichtung für Kinder. Sie ist nach ECE-
Regelung 44, Änderungsserie 04 genehmigt
für die allgemeine Verwendung in Fahrzeugen und
passt in die meisten, aber nicht in alle Fahrzeugsitze.
2. Der ordnungsgemäße Sitz der Einrichtung kann
vorausgesetzt werden, wenn der Fahrzeughersteller
im Fahrzeughandbuch erklärt, dass das Fahrzeug für
den Einbau einer „Universal“-Rückhalteeinrichtung
für Kinder der jeweiligen Altersgruppe geeignet ist.
3. Diese Rückhalteeinrichtung für Kinder wurde
nach strengeren Bedingungen in die Klasse
„Universal“ eingestuft als vorhergehende Aus-
führungen, die nicht diese Aufschrift tragen.
4. Sollten Zweifel bestehen, kann der Hersteller der
Rückhalteeinrichtung für Kinder oder der Einzel-
händler befragt werden.
ACHTUNG!
Nur geeignet, wenn das genehmigte Fahrzeug mit
3-Punkt- / Retraktor-Sicherheitsgurten ausgerüstet ist,
die nach ECE-Regelung Nr. 16 oder anderen vergleich-
baren Normen genehmigt sind.
Der Autokindersitz TAKATA MAXI ist geprüft
und offiziell zugelassen gemäß dem Europäischen
Standard für Kinderrückhaltesysteme ECE R44/04.
HINWEIS!
Die Befestigung des TAKATA MAXI im Fahrzeug
(ohne eine Verbindung der Rastarme mit den fahrzeug-
seitigen ISOFIX Verankerungen) nur über den 3-Punkt-
Sicherheitsgurt entspricht den Bedingungen der
„Universal“-Zulassung.
HINWEIS!
Die Befestigung des TAKATA MAXI über den
3-Punkt-Sicherheitsgurt und einer Verbindung der
Rastarme mit den fahrzeugseitigen ISOFIX Veranke-
rungen entspricht den Bedingungen der „Semi-
Universal“-Zulassung. Eine derartige Befestigung ist
nur auf bestimmten Sitzen einzelner Fahrzeuge
geeignet. Sie finden in der beiliegenden Fahrzeugliste
eine Übersicht der Fahrzeuge und Fahrzeugsitze, die
zum Zeitpunkt der Produktion für diese Befestigung
geeignet sind. Zusätzlich können Sie auf unserer
Homepage www.takata-childseats.com die aktuelle
Fahrzeugliste abrufen.
ACHTUNG!
Bitte beachten Sie, dass die Zulassung nach ECE
R44/04 erlischt, wenn Sie nicht von der TAKATA AG
genehmigte Änderungen am TAKATA MAXI
vornehmen.
Der Zulassungs-Aufkleber mit dem Konformitäts-
zeichen (Buchstabe E in einem Kreis) und der
Zulassungsnummer befindet sich auf der Sitzbasis-
unterseite vom TAKATA MAXI [ECE].
KLASSE 2/3
GEWICHT 15 - 36 kg
ALTER ca. 3 – 12 Jahre
HINWEIS!
Die Altersangabe ist nur ein unverbindlicher Richtwert.
Der TAKATA MAXI darf ausschließlich vorwärts
gerichtet verwendet werden. Befestigen Sie den
TAKATA MAXI generell auf Fahrzeugsitzen, die der
Fahrzeughersteller als geeignet für die entsprechende
Autokindersitzklasse kennzeichnet.
WARNUNG!
Kinder müssen im TAKATA MAXI über den
3-Punkt-Sicherheitsgurt (zugelassen gemäß ECE-R16
Standard oder vergleichbare Zulassung) des Fahr-
zeuges gesichert werden.
Der Kindersitz TAKATA MAXI darf in den USA, in
Kanada, Australien und Groß-Britannien weder gewerbs-
mäßig vertrieben, noch verkauft oder benutzt werden.
5
de
it
nl
fr
es
en
5
Checkliste – Installation im Fahrzeug
[MAXI_003]
Fahrzeugsitze
Pvom Fahrzeughersteller als geeignet für die
entsprechenden Autokindersitzklassen gekenn-
zeichnet
Onicht vom Fahrzeughersteller als geeignet für die
entsprechenden Autokindersitzklassen gekenn-
zeichnet
Fahrzeugsitzrichtung
PVorwärts
ORückwärts
OSeitlich
Sicherheitssysteme des Fahrzeugsitzes
P3-Punkt-Gurt
O2-Punkt-Gurt
Kindersitzausrichtung
Pin Fahrtrichtung
Ogegen die Fahrtrichtung
WARNHINWEISE:

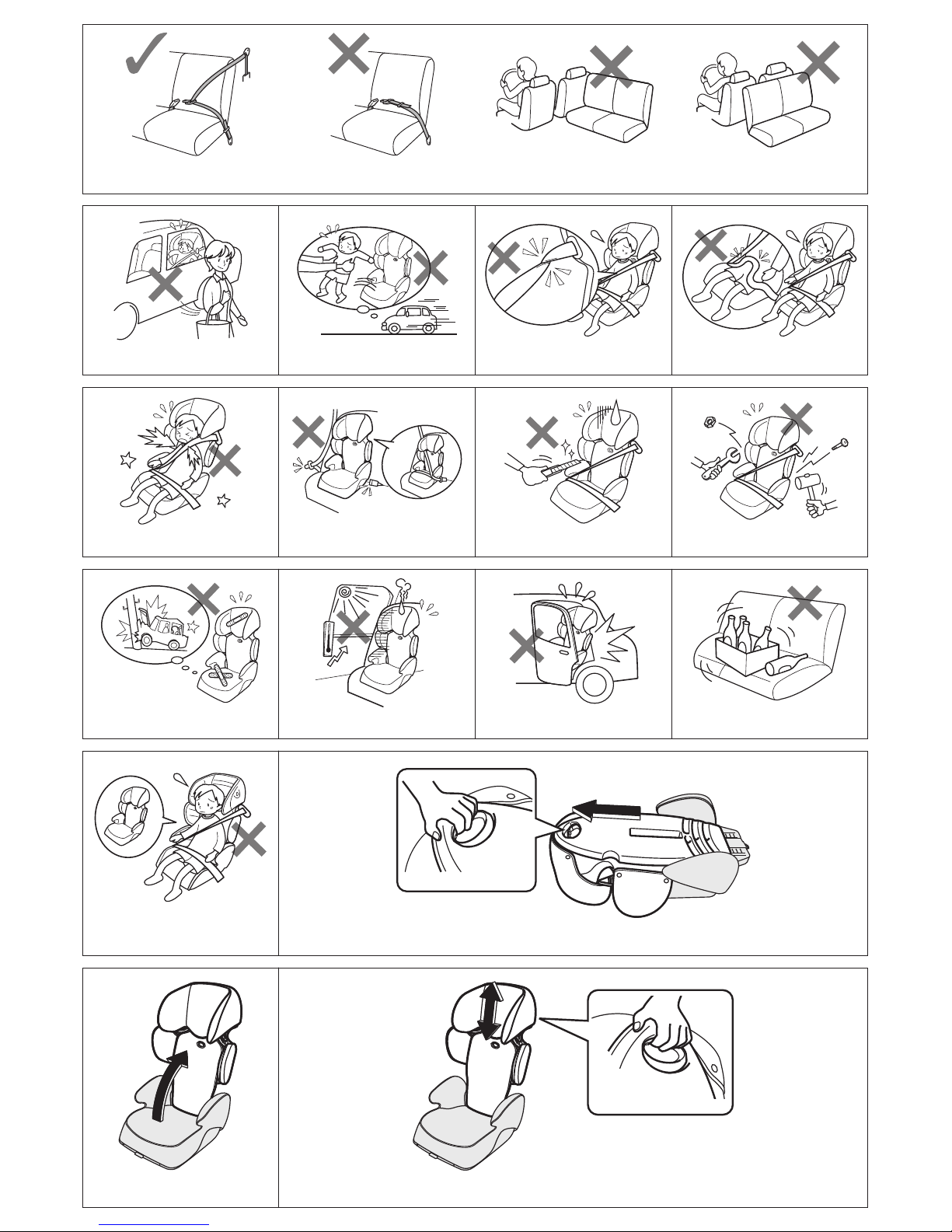

[MAXI_004] Lassen Sie Ihr Kind niemals unbeauf-
sichtigt im Fahrzeug.
[MAXI_005] Setzen Sie ihr Kind immer vor Beginn
und niemals während der Fahrt in den Autokindersitz
TAKATA MAXI. Nehmen Sie es nicht während der
Fahrt heraus.
[MAXI_006 + MAXI_007] Achten Sie darauf, dass
keine Gurtbänder verdreht sind und diese fest um die
Schultern sowie im Beckenbereich anliegen, wenn
Sie Ihr Kind im TAKATA MAXI anschnallen.
[MAXI_008] Beim Sichern des Kindes mit dem
Fahrzeug-Sicherheitsgurt müssen Sie darauf achten,
dass der Schultergurt nicht direkt am oder auf dem
Hals bzw. Nacken des Kindes verläuft. Sie verhindern
damit das Risiko einer Halsverletzung. Stellen Sie die
Schultergurthöhe so ein, dass der Schultergurt mittig
zwischen dem Hals und dem äußersten Schulterpunkt
verläuft.
Legen Sie das Beckengurtband auf die Oberschenkel,
damit der Beckenbereich Ihres Kindes geschützt ist.
Sollte der Beckengurt über den Bauch Ihres Kindes
laufen, besteht bei einem Unfall die Gefahr innerer
Verletzungen.
Achten Sie darauf, dass der Scheitel Ihres Kindes
unterhalb der Kopfstützenoberkante des TAKATA
MAXI liegt. Übersteigt der Scheitel Ihres Kindes die
Kopfstützenoberkante, gefährden Sie die Sicherheit
Ihres Kindes bei einem Unfall. Gleichzeitig darf die
Schultergurtführung maximal zwei Fingerbreit über
der Kinderschulter liegen.
[MAXI_047] Achten Sie bei jedem Gebrauch darauf,
dass die seitlichen Crash-Polster korrekt in die dafür
vorgesehenen Innentaschen des Schulterflügel- und
des Kopfstützenbezuges eingelegt sind. Bei Miss-
achtung dieses Warnhinweises gefährden Sie die
Sicherheit Ihres Kindes bei einem Unfall.
[MAXI_009] Sichern Sie den TAKATA MAXI bei
jedem Gebrauch im Fahrzeug gegen das nach vorn
Schleudern bei einer plötzlichen Bremsung, auch wenn
Ihr Kind nicht im TAKATA MAXI sitzt. So vermeiden
Sie, dass der TAKATA MAXI bei einem Unfall oder
einer plötzlichen Bremsung nach vorne geschleudert
wird.
[MAXI_010] Beschädigen Sie den Fahrzeug-Sicher-
heitsgurt nicht mit Messern oder anderen scharfen
Gegenständen. Der Autokindersitz TAKATA MAXI
kann ansonsten seine Funktion (z.B. Verringerung des
Verletzungsrisikos) nicht vollständig erfüllen, wenn
die Gurte beschädigt sind oder Schnitte aufweisen.
[MAXI_011] Um die Rückhaltewirkung nicht negativ
zu beeinflussen, nehmen Sie den TAKATA MAXI
nicht anders auseinander als in diesem Bedienungs-
handbuch beschrieben. Entfernen oder ersetzen Sie
bitte keine Teile durch Materialien, die nicht von der
TAKATA AG freigegeben sind.
[MAXI_012] Ersetzen Sie nach einem Unfall den
TAKATA MAXI durch einen neuen TAKATA MAXI,
denn durch einen Unfall können am TAKATA MAXI
u.U. Schäden entstehen, die nicht von außen erkennbar
sind. Bei Missachtung dieses Warnhinweises
gefährden Sie die Sicherheit Ihres Kindes bei einem
Unfall.
[MAXI_013] Der TAKATA MAXI erhitzt sich unter
starker Sonneneinwirkung. Um zu vermeiden, dass
sich ein Kind an aufgeheizten Teilen verbrennen kann,
sollte ein Erwachsener die Kunststoff- und Metallteile
des TAKATA MAXI vor dem Gebrauch auf Hitze
überprüfen.
de
66
[MAXI_014] Installieren Sie den Autokindersitz
TAKATA MAXI so, dass die stabilen Teile (Kunst-
stoffteile usw.) bei normalem Gebrauch des Fahr-
zeuges nicht unter einem beweglichen Sitz oder in den
Fahrzeugtüren eingeklemmt werden können.
[MAXI_015] Lassen Sie keine scharfen, spitzen oder
schweren Gegenstände im Fahrzeug liegen. Bei einem
Unfall könnten diese Gegenstände herumgeschleudert
werden und gefährliche Verletzungen bei Kindern oder
anderen Insassen verursachen. Auch Gepäckstücke
oder andere lose Gegenstände, die im Fall einer Kolli-
sion herumgeschleudert werden, können Verletzungen
bei Kindern oder anderen Insassen verursachen und
müssen demzufolge gut gesichert sein.
Stellen Sie den TAKATA MAXI mit Ihrem Kind auf
keinen Fall (be- oder unbeaufsichtigt) auf erhöhte,
schräge oder unebene Flächen (z. B. auf einen Tisch,
eine Wickelkommode, eine Treppe, eine Rampe usw.).
[MAXI_016] Benutzen Sie den TAKATA MAXI mit
den Originalbezügen und den originalen seitlichen
Crash-Polstern. Diese Crash-Polster sowie die Bezüge
sind wesentlicher Bestandteil der schützenden Aus-
stattung und speziell für die Anwendung im TAKATA
MAXI entwickelt.
HINWEIS!
Der TAKATA MAXI ist für eine maximale Nutzungs-
dauer von ca. 9 Jahren nach dem Kauf ausgelegt. Kunst-
stoffe unterliegen einem generellen Alterungsprozess,
besonders unter direkter Sonneneinstrahlung. Durch
diesen Alterungsprozess können negative Eigeschafts-
änderungen am TAKATA MAXI entstehen, die nicht
mit den Augen wahrnehmbar sind.
Bei weiteren Fragen zu diesen Anleitungen wenden Sie
sich bitte an den TAKATA Service (siehe Kapitel 8
– Service).
3. GRUNDLEGENDE
HANDHABUNG
ACHTUNG!
Achten Sie immer auf eine stabile Unterlage bei der
Benutzung des Autokindersitzes TAKATA MAXI.
ACHTUNG!
Klemmen Sie Ihre Finger oder andere Körperteile
nicht im Dreh- und Ausziehbereich beweglicher Teile
des Kindersitzes ein.

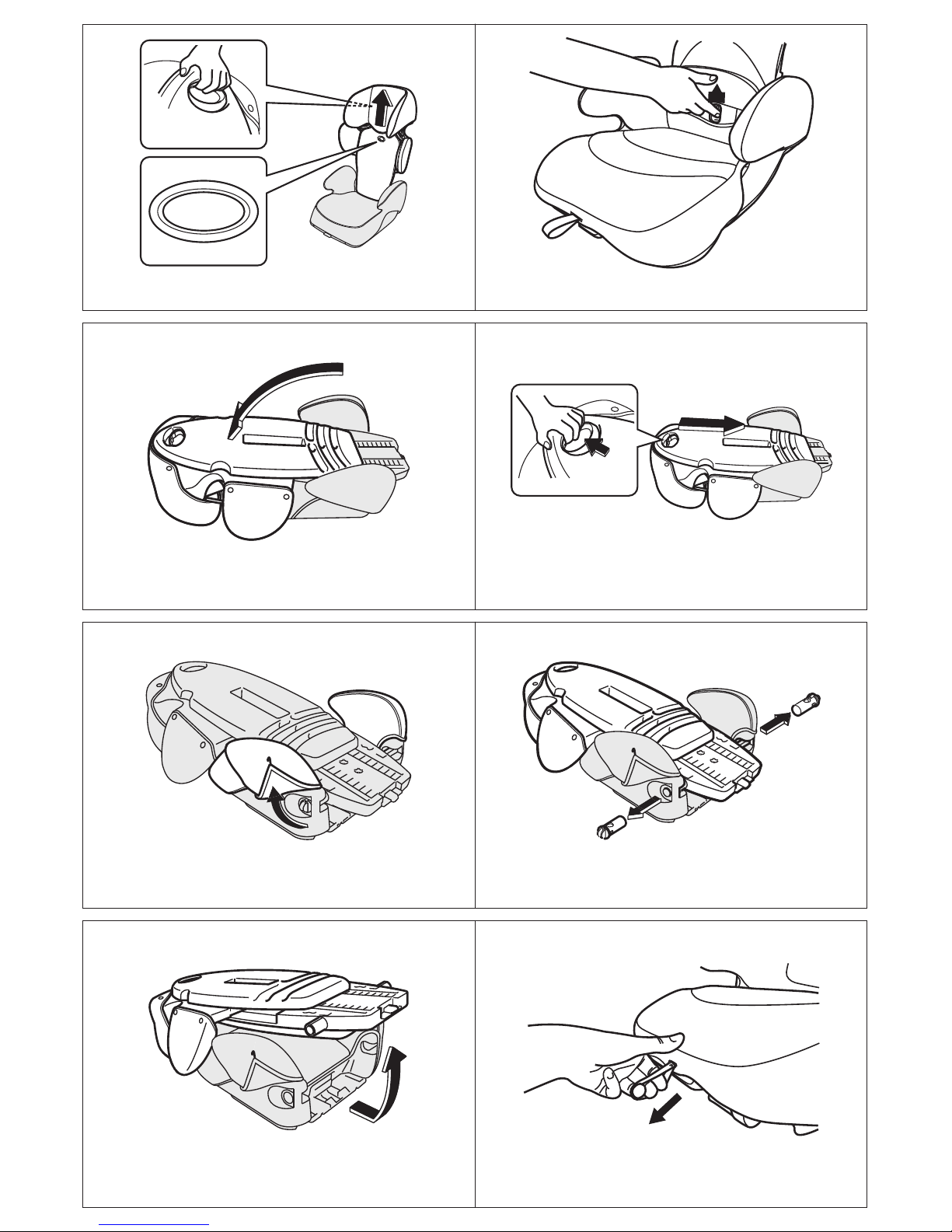

Aufklappen und Einstellen der Sitzlehne
Schritt 1 – Entriegeln und Ausziehen der Sitzlehnenhöhe
[MAXI_017] Greifen Sie in den Hebel auf der Sitz-
lehnenrückseite ein, ziehen Sie den Hebel nach oben
und halten Sie den Hebel in dieser Position. Gleich-
zeitig müssen Sie die Sitzlehne nach oben ziehen bis
die maximale Höhe der Sitzlehne erreicht ist.
Anschließend können Sie den Hebel loslassen.
Schritt 2 – Aufklappen der Sitzlehne
[MAXI_018] Klappen Sie die Sitzlehne auf, bis zwi-
schen Sitzlehne und Sitzfläche mindestens ein Winkel
von 90° erreicht wird und ein Klick-Geräusch zu
hören ist.
Schritt 3 – Einstellen der Sitzlehnenhöhe
[MAXI_019] Entriegeln Sie die Sitzlehnenposition
und passen Sie die Sitzlehnenhöhe an die Körpergröße
des Kindes an. (siehe dazu Schritt 1 des Kapitels –
Aufklappen und Einstellen der Sitzlehne).
Beim mehrfachen Aus- und Einklappen unterstützt Sie
der Größenindikator beim Einstellen der gewünschten
Sitzlehnenhöhe (11 Positionen – A bis L).
WARNUNG!
Passen Sie die Sitzlehnenhöhe immer an die Körper-
größe des Kindes an, welches mit dem TAKATA
MAXI im Fahrzeug gesichert werden soll. Achten Sie
darauf, dass der Scheitel Ihres Kindes unterhalb der
Kopfstützenoberkante liegt. Übersteigt der Scheitel
Ihres Kindes die Kopfstützenoberkante, gefährden Sie
die Sicherheit Ihres Kindes bei einem Unfall. Gleich-
zeitig darf die Schultergurtführung maximal zwei
Fingerbreit über der Kinderschulter liegen.
ACHTUNG!
Kontrollieren Sie immer, ob die Sitzlehne in der Höhe
verrastet ist, indem Sie die Sitzlehne leicht nach unten
drücken (mit geringem Handkraftaufwand), ohne
gleichzeitig den Hebel auf der Sitzlehnenrückseite zu
ziehen. Die Sitzlehnenhöhe ist verrastet, wenn Sie ein
Klick-Geräusch hören.
Einklappen der Sitzlehne
Schritt 1 – Ausziehen der Sitzlehne in die oberste
Position
[MAXI_020] Entriegeln Sie die Sitzlehnenposition
und ziehen Sie die Sitzlehne in die oberste Position.
(siehe dazu Schritt 1 des Kapitels – Aufklappen und
Einstellen der Sitzlehne).
Indice
Lingue:
Altri manuali TAKATA Seggiolino auto
TAKATA
TAKATA I-SIZE BASE PLUS Manuale utente
TAKATA
TAKATA MIDI I-SIZE PLUS Manuale utente
TAKATA
TAKATA MIDI I-SIZE Manuale utente
TAKATA
TAKATA I-SIZE BASE PLUS Manuale utente
TAKATA
TAKATA MIDI Manuale utente
TAKATA
TAKATA Mini Manuale utente
TAKATA
TAKATA MINI I-SIZE Manuale utente
TAKATA
TAKATA I-SIZE BASE Manuale utente
TAKATA
TAKATA MIDI I-SIZE PLUS Manuale utente
