TeleWell TW-EAV510 AC v2 Manuale utente

TW-EAV510 AC

ADSL2 + / VDSL2 / 4G ja WiFi 802.11ac

reititin

Pikaohje

V1.00

CE –hyväksynnän tiedot sivulla 13

Internet -yhteyksien turvaamiseksi päivitä laite sen uusimpaan

ohjelmistoon ensimmäisellä käyttökerralla.

Päivitysohje on lisätty sivulle 28

Esittely

Soveltuvuus eri tietoliikenneverkkoihin

TW-EAV510 AC reititin sopii kaikille Internet –yhteyksille.

Laite on yhteensopiva IPV4 ja IPv6 -verkkoliikenteen kanssa. Laitteen tekniikka antaa

kuituyhteyksillä jopa 1 GB nopeudet ja mahdollistaa useamman Internet –rajapinnan

yhteiskäytön. Laitteen USB 2.0 -porttia voidaan käyttää tulostuspalvelimena sekä NAS

(Network Attached Storage) verkkoyhteyden jakamiseen tai 4G yhteyksiin TW-LTE

cat4 moduulin kanssa.

Langattoman verkon suorituskyky

Laitteessa on 802.11ac langattoman verkkotekniikan tukiasema jonka maksimi

nopeus on 1200Mbps. Yhteensopivuus on hyvä kaikkien aiempien WiFi –standardien

kanssa (802.11b / g / n / ac) 2.4 ja 5 GHz taajuuksilla. (Nopeudet riippuvat

ympäristön häiriöistä ja käytettävien WiFi/Wlan –asiakaslaitteiden nopeudesta.

Langattoman verkon salaus (WPA-PSK / WPA2-PSK AES) parantaa turvallisuutta.

Laitteessa on valmiina kaikki uusimman WPA2-PSK -tekniikan turvallisuuspäivitykset.

Reititin tukee myös Wi-Fi Protected Setup (WPS) -standardia, jonka avulla käyttäjät

voivat luoda turvallisen langattoman verkon yksinkertaisesti nappia painamalla

tukiasemassa ja langattoman verkon asiakaslaitteessa. Jos verkossa on tarvetta

laajemmalle kattavuudelle niin sisäänrakennettu Wireless Distribution System (WDS)

toistin toiminnon avulla voit laajentaa langattoman verkon kantamaa ilman mitään

ulkoisia johtoja tai kaapeleita.

3G / 4G / LTE yhteydet

3G / 4G / LTE -Internet-yhteyksiin (tarvitaan 3G / 4G / LTE-USB-modeemi joka

kytketään USB-porttiin). Telewell LTE/4G/3G Cat 4 modeemi toimii automaattisesti

yhteen TW-EAV510 AC -mallin kanssa. Pin –koodin kysely SIM-kortista tulee poistaa

etukäteen.TW-LTE USB cat 6 tuki lisätty uusimpaan ohjelmsitoon.

Automaattinen yhteyden yliheitto takaa ihanteellisen liitettävyyden ja eri verkkojen

välillä 3G / 4G / LTE-verkko tai ADSL / kuitu / kaapeli linja, kun ensisijainen

verkkoyhteys virheilee.

Laite osaa automaattisesti yhdistää xDSL / Valokuitu / Ethernet (WAN) liityntöjä.

Nämä ominaisuudet luovat saumattoman toimivuuden tämän päivän

tietoliikenteelle.

IPv6

Internet Protokolla IPv6 on uusin versio Internet-protokollasta joka on suunniteltu

jatkamaan IPv4 -protokollaa. IPv6 omaa huomattavasti suuremman osoiteavaruuden

kuin IPv4. Tämä johtuu sen käyttämästä 128-bittisestä osoiteavaruudesta, kun taas

IPv4 käyttää vain 32 bittiä.

Tämä laajennus tarjoaa joustavuutta myönnettäessä julkisia osoitteita ja reititystä

liikenteen kasvaessa.

IPv6 (Internet Protocol Version 6) kehitettiin koska nykyinen IPV4 -alue on

täyttymässä ja IPv6 –alue on vähitellen tulossa vanhentuvan IPv4 –osoitejärjestelmän

tilalle. Kaksoispinollinen Internet –tuki (Dual Stack) tarkoittaa sitä, että reititin

kykenee kuljettamaan liikennettä rinnakkain IPv4 ja IPv6 verkoissa siirtymäkauden

aikana.

Ohjelmallinen tukiasema (virtuaalinen AP x 3)

”Virtuaalinen Access Point” on looginen kokonaisuus, joka vallitsee fyysisen wlan –

tukiaseman (Access Point (AP)) sisällä eli yksittäinen fyysinen tukiasema (AP) tukee

useita ohjelmallisia tukiasemia.

Ohjelmalliselle tukiasemalle voidaan määritellä omat nimet (ssid) ja omat salaukset

ja ne voidaan eriyttää muusta verkkoliikenteestä esimerkiksi asiakas käyttöön.

Internet –selaimella hallittava käyttöliittymä

Laite tukee Internet -selaimella tapahtuvaa hallintaa laiteasetuksien muuttamiseksi.

Oletuksena laite jakaa käyttäjille IP-osoitteet lähiverkkoon joko langallisesti tai

langattomasti ja toimii nimipalveluiden välittäjä. Langattoman verkon /WiFI Key)

oletussalausavaimet on merkitty laitteen pohjaan. Laite hakee ja jakaa Internet –

osoitteet automaattisesti ADSL, VDSL2, 4G, Kuitu jne. yhteyksillä DHCP –protokollan

kanssa. Laitetta voi käyttää myös siltana eri verkkorajapintojen välillä. Tämä on

ohjeistettu laajemmassa ohjekirjassa osoitteessa

https://www.telewell.fi/510AC_manual.pdf (Edellyttää PDF- lukijaa tietokoneella)

Päivitettävyys

Laitteen ohjelmisto voidaan päivittää joko suoraan www.telewell.fi internet –

palvelusta (Päivitä TeleWell –palvelimelta toiminteella https:// suojauksen yli) tai

pakallisesti päivitystiedostolla.

Käytettävissä olevat tietoliikenteen verkkotekniikat

• IPv4 tai IPv4 / IPv6 Dual Stack

• NAT, DMZ ja ALG

• IPv6 / Tilallinen tai tilaton osoitteen määritys

• IPv6 Ravd (reittimen manostus)

• DHCPv6

• Kiinteät reititykset

• Universal Plug and Play (UPnP) -yhteensopiva

• Dynaaminen nimipalvelin (Dynamic Domain Name System DDNS)

• Ohjelmallinen palvelin, DMZ –toiminto ja one-to-one NAT

• SNTP, DNS välityspalvelu, IGMP ja IGMP välityspalvelu videoiden

välitykseen

• Hallinta perustuu-IP-protokollaan, porttinumeroon ja osoitteeseen

• Sisältösuodatetun nimipalvelimen käyttömahdollisuus opendns.com

Palomuuri (Toiminto on päällä oletuksena)

• Sisäänrakennettu NAT -palomuuri

• Stateful Packet Inspection (SPI)

• DoS -hyökkäyksen esto

• Pakettisuodatuksen (v4 / v6) - portti, lähde IP-osoite, kohde-IP-osoite,

MAC-osoitteen suodatus

• URL-sisällön suodatus (v4 / v6) - merkkijono tai verkkotunnus tunnistus

URL-merkkijonon mukaan

• Langattomassa verkossa tapahtuva MAC-suodatus

Virtual Private Network (VPN)

• PPTP Client / Server

• L2TP Client / Server

• IPSec

• PPTP / L2TP / IPSec pass-through

• OpenVPN ohjelmistopäivityksellä (VPN ohjeet vain englannin kielellä)

Laatuluokitus (QoS)

• Tukee DiffServ lähestymistapaa

• Liikenteen priorisointi ja kaistanleveyden hallinta perustuu IPv4-protokollaan,

porttinumeroon ja osoitteeseen

IPTV sovellukset

• IGMP ja IGMP-välityspalvelin

Laatuluokitus (Quality of Service QoS)

Langaton tukiasema

Yhteensopivuus

• IEEE 802.11 b / g / n / ac standardit

• 2,4 ja 5G radiokaistojen tuki

• Jopa 300 Mbps (802.11n) ja 900Mbps (11ac) langattoman verkon nopeus

• Salaus

• 64/128 bittiä WEP salaus

• WPS (Wi-Fi Protected Setup) helppo asennus

• Langaton turvallisuus WEP / WPA-PSK / WPA2-PSK /AES (Oletus)

Kaikki uusimmat WPA2 –standardin turvapäivitykset vakiona

Laitteen hallinta

• Web-pohjainen käyttöliittymä etä- ja paikalliseen hallintaan (IPv4 / IPv6)

• Mahdollisuus Telnet ja ssh hallintaan

• DHCP palvelin / asiakas toiminnot

Fyysiset liitynnät

• 1 x RJ-11 portti xDSL –yhteys(ADSL 24/3 ja VDSL2 100/100Mb)

• 1 x WAN-portti 10/100/1000 Mbps automaattinen crossover (MDI / MDI-X)

tuki

• 4 x 10/100/1000 Mbps Lähiverkkoporttia joissa on automaattinen (MDI /

MDI-X) tuki

• 1 x USB 2.0 portti käytettäväski 4G yhteyksiin, tulostin / NAS palveluihin

• WLAN -päälle ja pois kytkin

• WPS –kytkin langattoman verkon pikayhdistämiselle

• Tehdasasetuksiin nollauspainike(reset –mikrokytkin)

• Virtaliitin ulkoiselle muuntajalle ja Virtakytkin

• WLAN antenni: 2 x 5 dBi ulkoinen antenni (2x2,4 Ghz ja 2 x 5Ghz)

Paketin sisältö

• TeleWell TW-EAV510 AC reititin

• Pikaohje (English/ Finnish

• RJ-45 Cat. 5e STP Ethernet-kaapeli

• Muuntaja 12VDC 1,5A tai 2A

• Puhelinjohto ja pistoke

Tärkeää tietoa ennen laitteen käyttöönottoa

Älä käytä reititintä kosteissa tai korkeissa lämpötiloissa.

Älä käytä samaa virtalähdettä muille laitteille tsi muidne laitteiden virtalähdettä

Älä avaa tai korjaa laitetta itse ellet ole saanut maahantuojan kirjallista lupaa. Jos

reititin on liian kuuma, niin tarkista sen sijoittelu, laitteen jäähdytysreiät ovat avoimet,

laitetta ei ole asetettu muiden lämpöä tuottavien laitteiden lähelle, laitetta ei tule

asettaa alttiiksi suoralla auringonpaisteelle, laitteen ympärillä olevat suojamuovit on

poistettu. Kesäajan ylijännitesuojaus tulee huomioida Televerkkojen

rakennemääräysten mukaan.

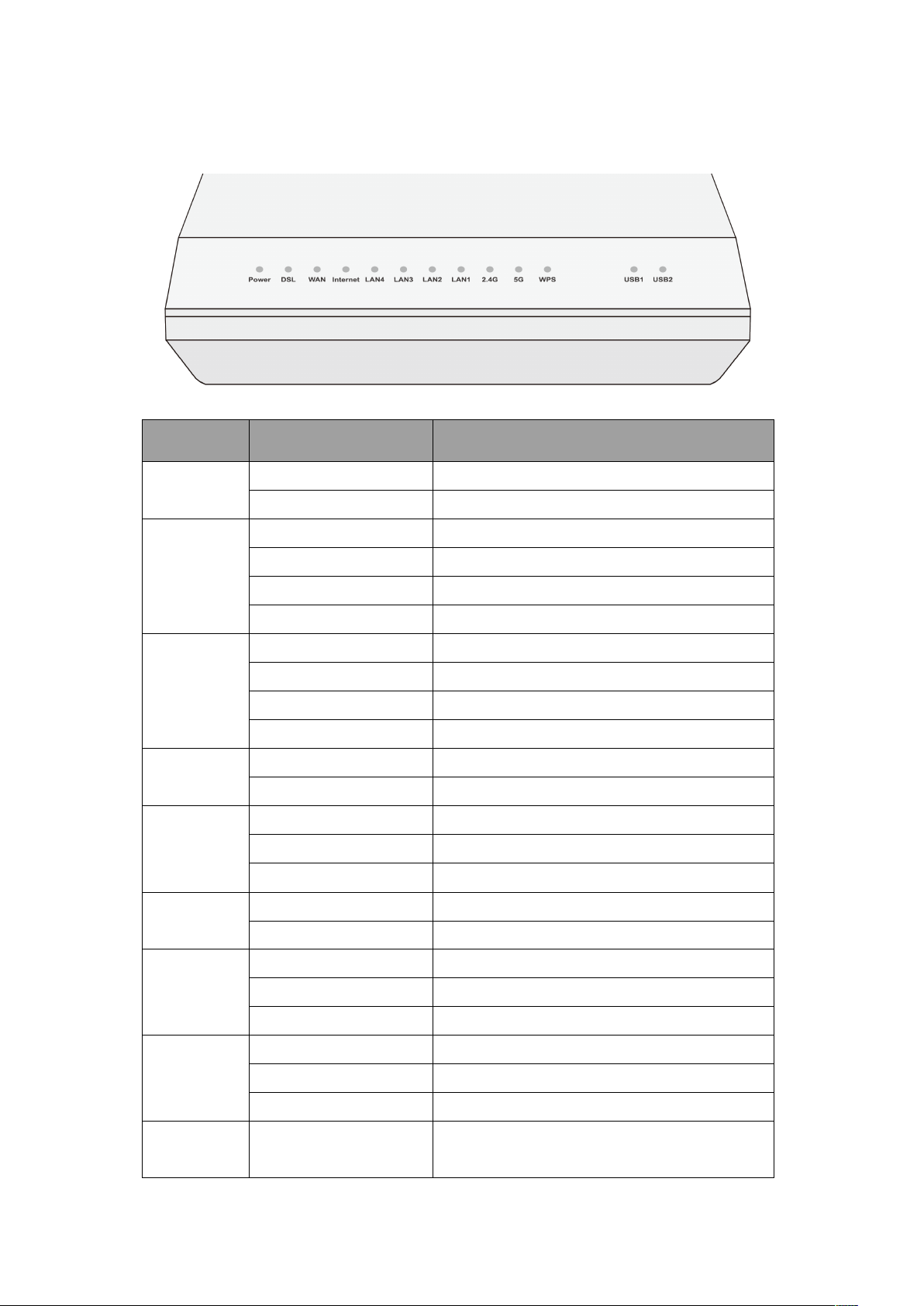

Merkkivalot

Edessä

LED

Tila

erkitys

PWR/Virta

Päällä

Vakaa vihreä

Pois päältä

Merkkivalo on pimeä

2.4G

Vakaa Vihreä

2.4G WiFi on

käyttövalmiina

Vilkkuva vihreä

Laitteita ei

ole kytkeytyneenä

Vilkkuu nopeasti Vihreä

Laitteita on

kytkeytyneenä ja tietoa siirretään

Pois päältä

2.4G WiFi on pois käytöstä

Vakaa Vihreä

5G WiFi on käyttövalmiina

vilkkuva vihreä

Laitteita ei

ole kytkeytyneenä

vilkkuu nopeasti Vihreä

Laitteita on

kytkeytyneenä t ja tietoa siirretään

Pois päältä

5G WiFi on pois käytöstä

WPS

Villkuva vihreä

WPS

-tila toiminnassa

Pois päältä

WPS

-tila pois päältä

xDSL

Hidas villkuva

vihreä

xDSL -etsintävaihe

Nopeasti vilkkuva

xDSL -yhteys muodostuu

Pois päältä

Ei xDSL yhteyttä

USB

Päällä

USB

-laite on kytketty

Pois päältä

USB

-laitetta ei liitetty

WAN

Vakaa Vihreä

Ethernet -yhteys päällä

vilkkuva vihreä

Ethernet -linkki yhdistetty ja tietoa siirtyy

Pois päältä

Ethernet -linkki pois päältä

LAN1 ~ LAN4

Vakaa Vihreä

Ethernet -yhdistetty

vilkkuva GReen

Ethernet -liikenne käynnisssä

Pois päältä

Ethernet –yhteys pois päältä

Internet (INT)

Vakaa Vihreä

Laite on

saanut julkisen IP-osoitteen

kiinteä IP

-osoite tai DHCP -osoite

Nopeasti vilkkuva

vihreä

-yhteydet päällä ja tietoa siirtyy

Pois päältä

Julkista IP

-osoitetta ei ole saatu

Takapaneelin liitynnät

ortti

Merkitys

Line(xDSL)

Tarvittaessa liitä puhelinkaapeli xDSL porttiin(ADSL/VDSL RJ11)

WAN

Kytke Ethernet-kaapeli WAN-liittimeen jos laite liitetään

kiinteään ethernet

verkkoon (talokuitu, valokuitu)

LAN1

-4

Liitä Ethernet-kaapeli yhteen LAN-porttiin jos kytket

tietokoneeseen tai toimisto / kotiverkon tulostimeen

WiFi

Paina ja vapauta nopeasti – Ota käyttöön tai poista 2.4G ja 5G

WiFi –toiminto

RESET

Virta päälle laitteeseen ja odota 60 sekuntia, ja paina se 5

sekuntia tai yli palauttaa tehdasasetukset

WPS

Paina ja vapauta WPS –salausavainten vaihdolle.

Power

Liitä mukana toimitettu verkkolaite tähän liitäntään.

Switch

Virta päälle / pois päältä kytkin.

USB

Liityntä LTE -USB , USB -tulostimelle tai NAS -kiintolevylle

Perusasennus

Reititintä ohjataan tarvittaessa sen oman käyttöliittymän kautta Internet –selaimella.

Reittimen IP-osoite on http://192.168.0.254.

Tehdasasetukset

Kutsu laitetta Internet -selaimella osoitteessa http://192.168.0.254

Käyttäjätunnus: hallinta

Salasana: Sama kuin laitteeseen merkitty Wifi key -avain 16 merkkiä.

Laitteen nollaus!

Jos olet unohtanut käyttäjätunnuksen ja / tai salasanan reitittimen, voit

palauttaa laitteen oletusasetukset painamalla RESET -nollauspainiketta yli

12 sekuntia ”klemmarilla”

IPv4-asetukset

- Laitteen oma IPv4-osoite: 192.168.0.254

- Aliverkkomaski: 255.255.255.0

DHCP-palvelin IPv4

- DHCP-palvelin on käytössä

- Start IP-osoite: 192.168.0.100

- IP-Pool : 100 osoitetta

Altri manuali per TW-EAV510 AC v2

Indice

Lingue:

Altri manuali TeleWell Router di rete

TeleWell

TeleWell TW-EA400 Manuale utente

TeleWell

TeleWell TW-EAV510 AC v2 Manuale utente

TeleWell

TeleWell TW-EAV510 AC v2 Manuale utente

TeleWell

TeleWell Firewall VPN DSL/Cable Router with 4-Port Switch TELEWELL... Manuale utente

TeleWell

TeleWell TW-EAV510 AC v2 Manuale utente

TeleWell

TeleWell SF300 Manuale utente

TeleWell

TeleWell TW-EA510v4 Manuale utente

TeleWell

TeleWell TW-EA701-715 Manuale utente

TeleWell

TeleWell TW-WLAN Manuale utente

TeleWell

TeleWell TW-EA800 Manuale utente

TeleWell

TeleWell TW-EAV510 AC v2 Manuale utente

TeleWell

TeleWell TW-EA510v3 (c) 3G Manuale utente

TeleWell

TeleWell TW-EA515 Manuale utente

TeleWell

TeleWell TW-EA510v3(c) 3G/4G Manuale utente

TeleWell

TeleWell TW-LTE/4G Wlan Manuale utente

TeleWell

TeleWell TW-EF600 Manuale utente

TeleWell

TeleWell TW-EA510 v2 Manuale utente

TeleWell

TeleWell TW-LTE/4G/3G Manuale utente

Manuali Router di rete popolari di altre marche

Allnet

Allnet ALL0333AU Manuale utente

HomeSeer

HomeSeer HT-SEL Manuale utente

Sercomm

Sercomm Genesis OC3505D Manuale utente

Billion

Billion BIPAC 5102 Series Manuale utente

TP-Link

TP-Link TD-8817 Manuale utente

Motorola

Motorola MR1900 Manuale utente

Digi

Digi IX14 Manuale utente

Cisco

Cisco NCS 540 Manuale

XAVi

XAVi X8821e Manuale utente

BEC

BEC 6200WZL Manuale utente

MikroTik

MikroTik hAP ac3 Series Manuale utente

Korenix

Korenix JetNet 5428G Series Manuale utente

NETGEAR

NETGEAR FS526T - Switch Manuale utente

Korenix

Korenix JetNet 5710G Series Manuale utente

Automated Logic

Automated Logic ZN551 Manuale del proprietario

Cisco

Cisco ASR 1000 Series Manuale dell'operatore

EnGenius

EnGenius ESR-9710 Manuale utente

Cisco

Cisco 805 Series Istruzioni operative e di sicurezza
