Texas El-Tex 1000 Manuale utente

El-Tex 1000

DK Brugsanvisning

GB User Manual

DE Bedienungsanleitung

Texas A/S - Knullen 22 - DK-5260 Odense S - Denmark version 18.1

Tel. +45 6395 5555 - www.texas.dk - [email protected]

Advarselssymboler / Warning symbols / Warnsymbole

Warning symbols

Læs betjeningsvejledningen

før brug af maskinen

Read the user manual be-

fore start using the ma-

chine.

Bitte lesen Sie das Benut-

zerhandbuch, bevor Sie den

Maschinen in Betrieb neh-

men.

Brug høreværn

Use ear protection and

Gehörschutz und

Brug Øjenbeskyttelse

Use eye protection

Schutzbrille verwenden

Vær agtpågivende ved

dette symbol

Pay attention to this symbol

Seid vor diesem Symbol

vorsichtig

Udsæt ikke maskinen for

regn og fugtighed

Do not expose the machine

to rain or moisture

Das Werkzeug darf weder

Regen noch anderen

feuchten Bedingungen

ausgesetzt werden.

Fare for at skære sig på ro-

terende klinger

Warning risk of getting cut

on rotation blades

Gefahr, auf rotierende Klin-

gen zu schneiden

Pas på! Objekter kan for-

lade produktet med høj ha-

stighed

Be careful: Object can be

thrown away with high

speed.

Warnung:

Gegenstände können her-

umgeschleudert werden

Pas på fødderne!

Lad dem ikke komme tæt

på de roterende knive

Be careful about your feet.

Do not let them come close

to the rotating blades.

Sei vorsichtig mit deinen

Füßen. Lassen Sie sie nicht

in die Nähe die rotierenden

Messer kommen

Træk altid strømstikket ud

under opbevaring

Always unplug the power

cord during storage

Ziehen Sie immer das Netz-

kabel während Lagerung ab

Pas på hænderne!

Lad dem ikke komme tæt

på de roterende knive

Be careful about your

hands. Do not let them

come close to the rotating

blades.

Sei vorsichtig mit deinen

Händen. Lassen Sie sie

nicht in die Nähe die rotie-

renden Messer kommen

Hold tilskuere 5 m væk fra

bordet

Keep bystanders 5 m away

from auger

Halten Sie Zuschauer 5 m

entfernt von der Schnecke

Einheit

Træk altid stikket ud ved

vedligeholdelse

Always unplug the power

cord during maintenance

Ziehen Sie immer das Netz-

kabel während der Wartung

Warnsymbole

1. Indholdsfortegnelse - "Original brugsanvisning"

Advarselssymboler ..............................................................................................................2

1. Indholdsfortegnelse - "Original brugsanvisning" ..............................................................3

2. Sikkerhedsforskrifter........................................................................................................4

3. Identifikation - El-Tex 1000..............................................................................................5

4. Opsamling - El-Tex 1000.................................................................................................6

5. Opstart af maskinen.........................................................................................................7

6. Knive................................................................................................................................8

7. Smøring...........................................................................................................................8

8. Vedligeholdelse og opbevaring........................................................................................8

9. Fejlfinding ........................................................................................................................9

10. Specifikationer...............................................................................................................9

CE Overensstemmelseserklæring .....................................................................................24

Reservedele

Reservedelstegning over alle Texas’ produkter findes på vores hjemmeside

www.texas.dk. Finder du selv varenumre, giver det en hurtigere ekspedition.

Reservedele kan købes online på www.texas.dk eller kontakt din nærmeste

forhandler. Du finder forhandlerliste på www.texas.dk

2. Sikkerhedsforskrifter

Læs denne brugsanvisning grundigt, så du forstår og kan følge alle

sikkerhedsforskrifter og betjeningsfunktioner fuldstændigt, før du går i gang

med at arbejde med maskinen.

Børn må ikke benytte maskinen.

Hvis du føler dig syg, træt, eller har indtaget alkohol eller medicin, må du ikke

arbejde med maskinen.

Brug altid øjen- og ørebeskyttelse og kraftigt fodtøj, når du bruger maskinen.

Undgå endvidere løsthængende tøj.

Sørg for at have godt fodfæste, når du bruger maskinen, så du har god kontrol

over maskinen.

Sørg for at eventuelle tilskuere er mindst 10 meter fra det sted, hvor du starter

arbejder med maskinen.

Brug ikke maskinen i nærheden af sprængfarlige væsker, gasser eller støv.

Maskinen kan danne gnister, der kan antænde støv m.v.

Begynd aldrig på at anvende maskinen før arbejdsområdet er ryddet.

Alle reparationer, som ikke er beskrevet i denne brugsanvisning, må kun

udføres af specieluddannet personale på et autoriseret serviceværksted. Ma-

skinen skal altid være slukket, når reparationer udføres.

Brug kun originale reservedele ved reparation.

Maskinen må kun lånes ud til personer, som er fortrolig med betjening af ma-

skinen.

Brugsanvisningen skal under alle omstændigheder medfølge.

De advarsler, forholdsregler og instruktioner, der er beskrevet i denne brugs-

anvisning, kan ikke dække alle de forhold eller situationer, der kan opstå. Bru-

geren må derfor anvende sin sunde fornuft og udvise forsigtighed ved anven-

delse af dette produkt.

Bortskaffelse af elektriske produkter må ikke ske sammen med almindeligt

husholdningsaffald. Elektriske produkter skal medbringes til det lokale

genbrugscenter og bortskaffes på korrekt vis der.

3. Identifikation - El-Tex 1000

Tænd/Sluk kontakt

Sikkerhedskontakt

El Stik

Panel/Kabelholder

Øvre styr

Løfte stykke

Nedre Styr

Motor Hus

Motor

10.

Knivskærm

11.

Knivblad

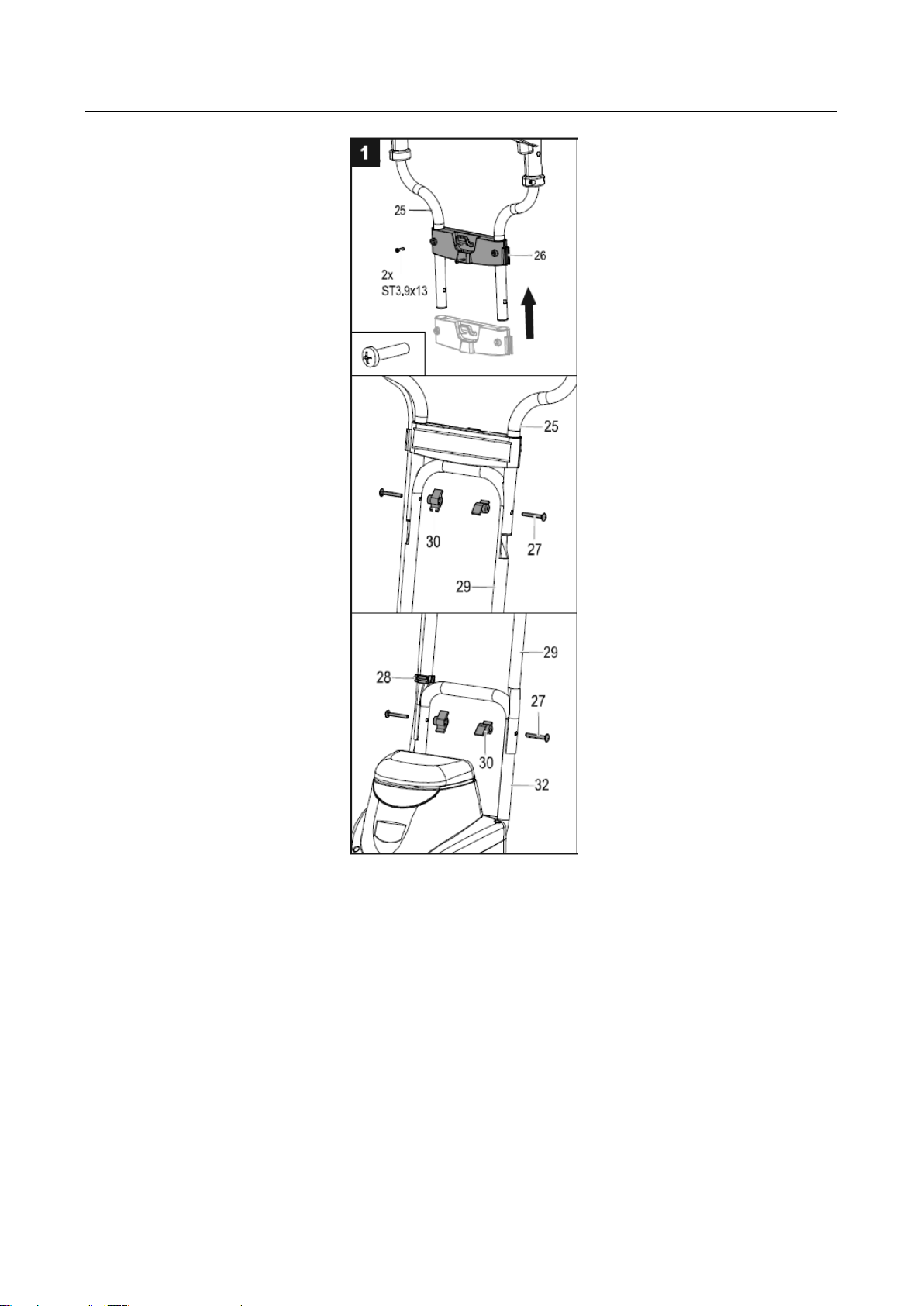

4. Opsamling - El-Tex 1000

Monter panelet med kabelholder (fig. 1) med skruer.

Saml resten af styret med de medfølgende bolte og vingemøtrikker.

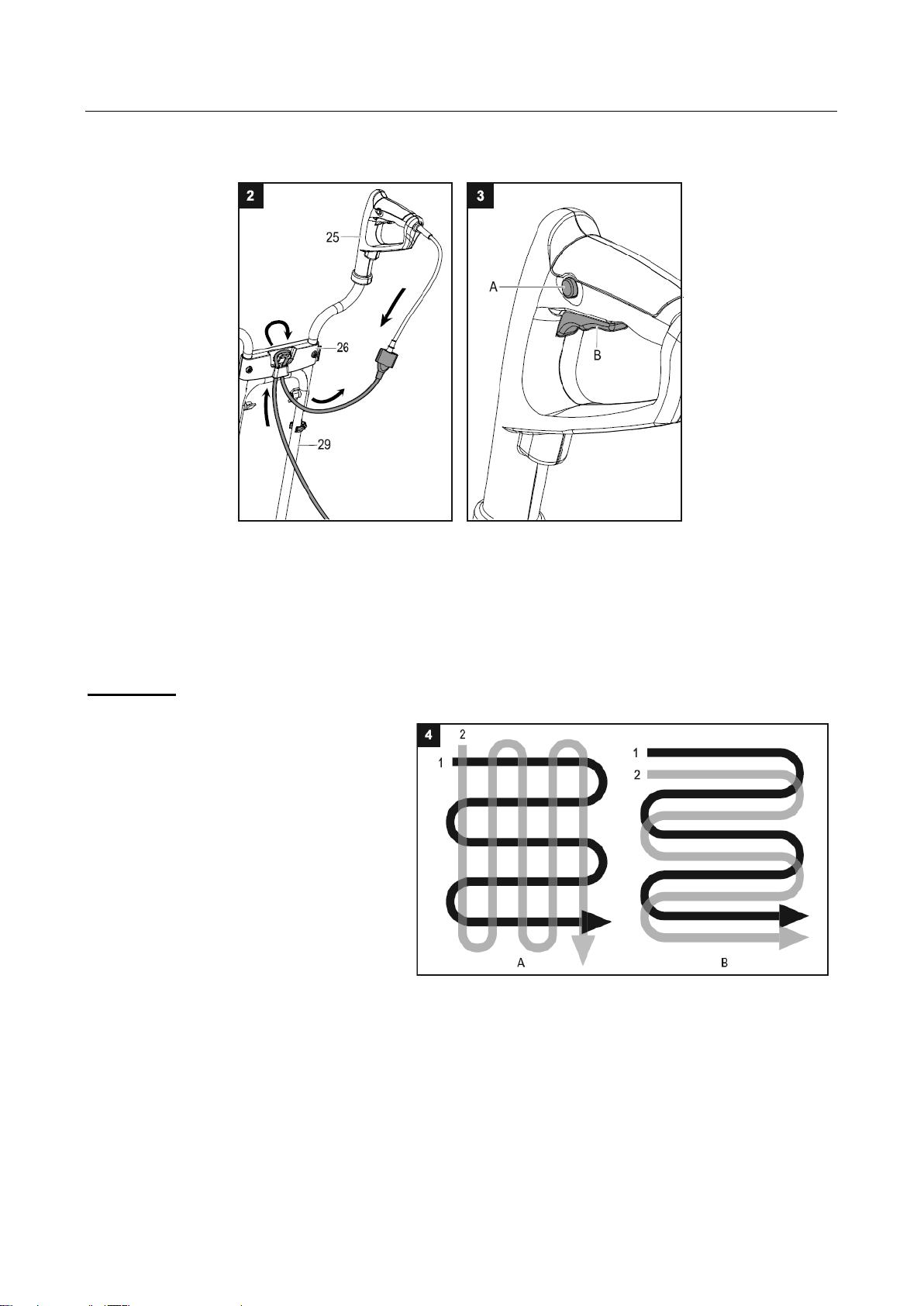

5. Opstart af maskinen

Tilslut strøm og sørg for at ledningen er placeret korrekt i kabelholderen (fig. 2)

Start maskinen ved først at trykke sikkerhedsknappen A ind og dernæst trykke håndtaget

B ind mod styret. Når maskinen er startet kan knap A slippes (fig. 3)

Maskinen standses ved at slippe håndtag B.

Gode råd:

Start først motoren når maskinen er

på arbejdsområdet.

Hold altid godt fast i maskinen med

begge hænder.

Knivene vil få maskinen til at køre

fremad. Lad knivene langsomt

sænke sig i jorden.

Når der skal fræses dybt - er den

mest effektive måde først at lade kni-

vene køre maskinen en armlængde

fremad. Træk så maskinen tilbage

mod dig selv. Kør derefter frem igen.

Knivene skal altid køre med højeste hastighed. Sørg for, at de ikke overbelastes.

Brug et af de viste køremønstre, når du skal forberede et område til såning (fig. 4)

6. Knive

Hvis knivene slides eller knækker, kan de skiftes.

Se fig. 5. Manglende vedligeholdelse af knivene

medfører dårlige resultater ved fræsning eller over-

belastning af motoren. Brug altid handsker, når du

arbejder nær ved knivene.

Knivene kan kun skiftes som hele knivsæt. Ved skift

af helt knivsæt, fjernes først den yderste låsesplit, og

de yderste knive fjernes, derefter den inderste låse-

split og de inderste knive fjernes (fig. 5).

7. Smøring

Vigtigt: Kontroller og efterfyld med fedt for hver 20

driftstimer.

Gør følgende:

Læg maskinen på dens højre side. Afmonter kni-

vene. Rens omkring påfyldningshullet for at undgå, at

snavs kommer ind i maskinen, når skruen (17) fjer-

nes. (fig. 6)

Efterfyld med ny fedt af typen Multifak indtil det står

lige under kanten. Påmonter skruen (17) igen. Vare-

nummer: 90306500

8. Vedligeholdelse og opbevaring

Efter hver brug bør maskinen renses fuldstændigt for græs og jord.

Hvis maskinen ikke skal benyttes i en længere periode skal alle metaldele indsmøres i fedt

for at undgå korrosion og rust. Opbevar produktet tørt og frostfrit.

Brug kun originale reservedele

9. Fejlfinding

Problem

Årsag

Løsning

Motoren starter ikke

Ingen strøm

Check strømforsyningen og kab-

ler

Defekt sikkerhedsknap

Kontakt autoriseret værksted

Overophedningsbeskyttel-

sen iværksat

a. Kør med mindre dybde

b. Fjern evt. blokeringer

c. Jorden er for hård. Ændre

arbejdsdybden og kør langsomt

frem og tilbage flere gange

Afvent genstart i 15 min

Unormal støj

Knive blokeret

Sluk maskinen og afvent totalt

stop. Fjern blokering.

Manglende smøring

Kontakt autoriseret forhandler

Løse bolte, møtrikker eller

sikkerhedsudstyr

Fastspænd. Kontakt autoriseret

værksted, hvis støjen fortsætter

Unormale vibrationer

Knivene ødelagte eller slidte

Udskift eller kontakt autoriseret

værksted

Arbejdsdybde for stor

Anvend korrekt arbejdsdybde

Dårlig udførelse af

fræsningen

Arbejdsdybden for lav

Anvend korrekt arbejdsdybde

Slidte knive

Udskift eller kontakt autoriseret

værksted

10. Specifikationer

Model

El-Tex 1000

Strømforsyning

230 Volt - 50 Hz

Strømforbrug

1000 Watt

Arbejdsbredde

360 mm

Max. arbejdsdybde

200 mm

Støjniveau

93 dB(A)

Fedt

Multifak Fedt / 90306500

1. Contents “Translation of the original user manual.”

Warning symbols.................................................................................................................2

2. Safety instructions .........................................................................................................10

3. Identification - El-Tex 1000............................................................................................12

4. Assembly - El-Tex 1000.................................................................................................13

5. Starting the engine.........................................................................................................14

6. Blades............................................................................................................................15

7. Lubrication.....................................................................................................................15

8. Maintenance and storage ..............................................................................................15

9. Trouble Shooting ...........................................................................................................16

10. Specifications...............................................................................................................16

EC Certificate of conformity...............................................................................................24

Spare parts

Part list and drawings for the specific product, can be found

on our website www.texas.dk

If you help find part numbers yourself, it will ease the service.

For purchase of spare parts, please contact your dealer.
