Textron Klauke SDK 202 Manuale utente

Joh.-Christoph Schütz h:\doku\bed_kl\hydr\he8219_b.doc

HE.8219_B Version 1.b 1/98 Anz. der Seiten: 14

Bedienungsanleitung

Instruction Manual

SDK 202

Inhaltsangabe

1. Einleitung

2. Aufschriften

3. Gewährleistung

4. Beschreibung der hydraulischen Kabelschere

4.1. Beschreibung der Komponenten

4.2. Beschreibung des Schneidvorganges

5. Hinweise zum bestimmungsgemäßen Gebrauch

5.1. Bedienung des Gerätes

5.2. Erläuterung des Anwendungsbereiches

5.3. Wartungshinweise

5.4. Hinweis, welche (Ersatz-) Teile vom Kunden selber ausgewechselt werden dürfen.

6. Technische Daten

Serialnummer

Bedienungsanleitung SDK 202 Seite 2

___________________________________________________________________________

Kurzinspektion vor Inbetriebnahme

Bitte prüfen Sie, ob Sie alle im Lieferumfang angeführten Teile erhalten haben.

Lieferumfang:

1 Schneidkopf Typ SDK 202

1 Bedienungsanleitung

Bitte prüfen Sie anhand Ihres Lieferscheins, ob Sie auch die von Ihnen gewünschten

Zubehörteile erhalten haben.

Bedienungsanleitung

für das hydraulische Kabelschneidwerkzeug Typ SDK 202,

Seriennummer .....................

1. Einleitung

• Vor Inbetriebnahme Ihres Kabelschneiders lesen Sie sich die Bedienungsanleitung

sorgfältig durch.

• Benutzen Sie dieses Werkzeug ausschließlich für den bestimmungsgemäßen Gebrauch.

• Das Trennen von Kabeln/Leitern mit Hilfe dieses Werkzeuges darf nur spannungsfrei

durch eine elektrotechnisch unterwiesene Person erfolgen. Das Mindestalter beträgt 16 Jahre.

• Diese Bedienungsanleitung ist während der gesamten Lebensdauer des Gerätes

mitzuführen.

• Der Betreiber muß

- dem Bediener die Betriebsanleitung zugänglich machen und

- sich vergewissern, daß der Bediener sie gelesen und verstanden hat.

2. Aufschriften

An dem Schneidkopf findet sich ein Aufkleber mit Firmenlogo/Firmennamen, Typenangabe,

Seriennummer und dem zulässigen Betriebsüberdruck.

3. Gewährleistung

Die Gewährleistung beträgt bei sachgemäßer Bedienung und unter Einhaltung der

geforderten regelmäßigen Kontrollen 1 Jahr ab Lieferdatum.

Bedienungsanleitung SDK 202 Seite 3

___________________________________________________________________________

4. Beschreibung der hydraulischen Kabelschere

4.1. Beschreibung der Komponenten

Das hydraulische Kabelschneidwerkzeug mit unserer Typbezeichnung SDK 202

bestehen aus folgenden Komponenten:

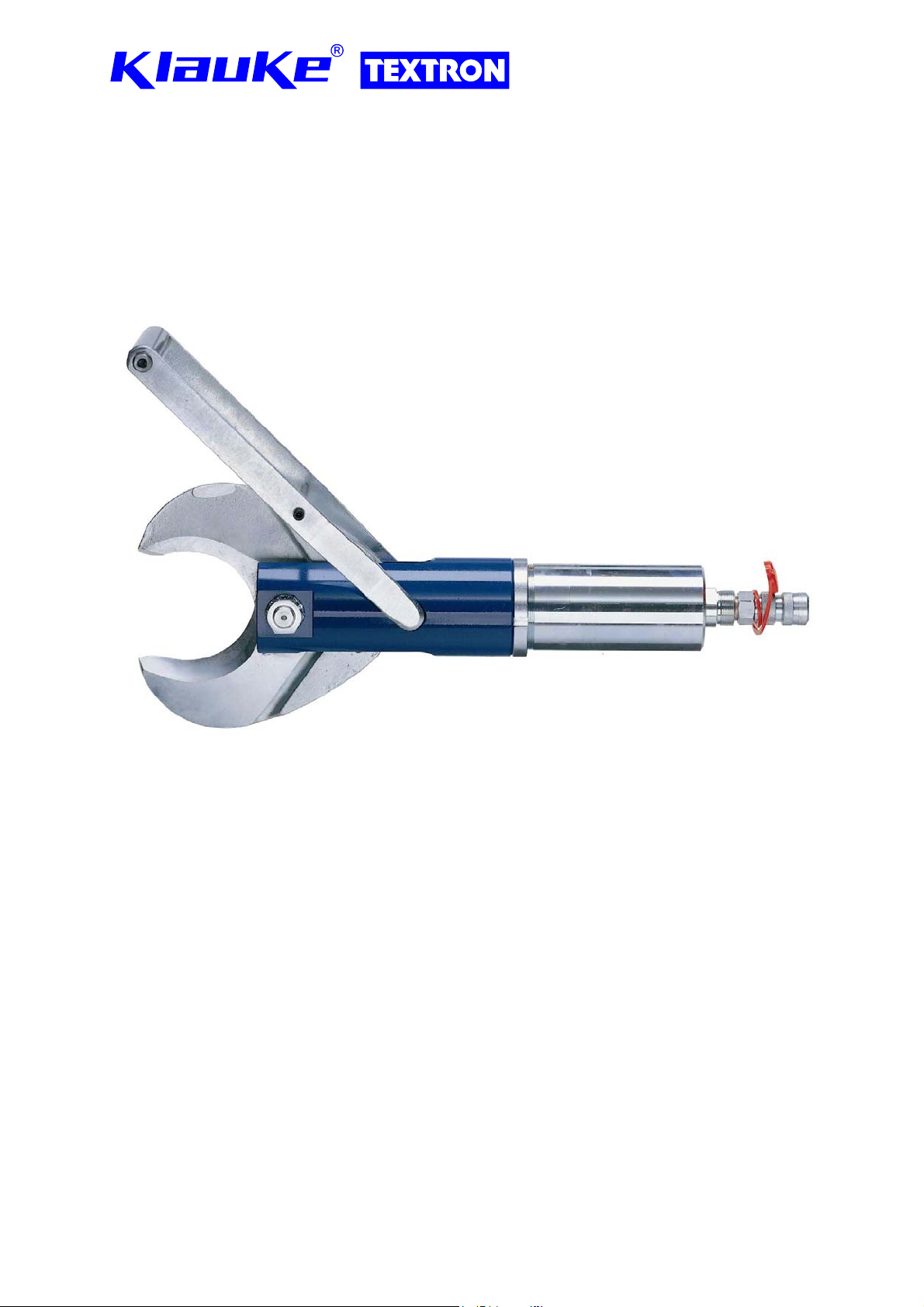

Bild 1

Tragegriff Verriegelung Ring

Pos.-Nr. 4 Pos.-Nr. 5 Pos.-Nr. 6

Schneidbacken Schneidkopf Kupplungsmuffe

Pos.-Nr. 2 Pos.-Nr. 1 Pos.-Nr. 3

Tabelle 1

Pos.-Nr. Bezeichnung Funktion Referenz

1 Schneidkopf Arbeitseinheit der Kabelschneidvorrichtung S 3, 5

2 Schneidbacken Schneidmesser zum Trennen von nicht

stahlarmierten Kabeln/Leiter bis zu einem max.

∅von 90 mm, bzw. 120 mm

S 3, 4, 6,

3 Kupplungmuffe zum Anschluß des Kupplungssteckers am

Hochdruckhydraulikschlauch

S 3

4 Tragegriff zum Tragen und Führen des Schneidkopfes S 3

5 Verriegelung gerändeltes Rad mit Innengewinde zum Sichern

des Rings

S 3, 4

6 Ring Federkraftbeaufschlagter Ring, der durch

Zurückziehen das Ein- und Auskuppeln

ermöglicht.

S3, 4

4.2. Beschreibung des Schneidvorganges

Bei Schneidvorgängen nach dem Scherenprinzip wird das Kabel in die geöffneten Schneid-

backen (Pos.-Nr. 2) des Schneidkopfes (Pos.-Nr. 1) eingelegt oder der Schneidkopf so an

das Kabel angelegt, sodaß sich die Lage des Schneidkopfes während der gesamten

Schneiddauer nicht ändert.

Bedienungsanleitung SDK 202 Seite 4

___________________________________________________________________________

Um ungünstige Scherwirkungen zu vermeiden müssen die Scheren immer lotrecht auf das

zu schneidende Kabel zufahren.

Bei dem Scherenprinzip bewegen sich zwei Messer gleichzeitig auf das zu schneidende

Kabel zu.

5. Hinweise zum bestimmungsgemäßen Gebrauch

In Verbindung mit einem 2 m Hochdruckschlauch ist das Arbeiten im Kabelgraben nicht

möglich. Für diese Anwendung wird mindestens ein 3 m Schlauch benötigt.

5.1. Bedienung des Gerätes

1. Vollständiges Ausrollen des Hochdruckschlauches.

2. Anschluß des Schneidkopfes (Pos.-Nr. 1) an eine Fuß-/Elektropumpe. Der Schneidkopf

(Pos.-Nr. 1) wird mittels der Kupplungsmuffe (Pos.-Nr. 3) mit einer geeigneten

Hydraulikpumpe verbunden. Dazu muß die Verriegelung (Pos.-Nr. 5) losgeschraubt sein,

sodaß der Ring (Pos.-Nr. 6) zurückgezogen werden kann, um den Kupplungsstecker der

Pumpe in die Kupplung einschieben zu können.

Achtung

Verwenden Sie ausschließlich Hydraulikpumpen mit einem ausreichendem

Ölvolumen von mindestens 1 l. (FHP 1 ist nicht geeignet!)

3. Positionierung des Schneidkopfes (Pos.-Nr. 1), bzw. Anlegen des Schneidkopfes an das

Kabel.

4. Durchführung des Schneidvorganges wie in Kap. 4.3. beschrieben.

5. Nach vollständiger Trennung des Kabels wird der Rückstellhebel an der Pumpe betätigt

und die Schneidbacken (Pos.-Nr. 2) werden in ihre Ausgangslage zurückgefahren.

5.2. Erläuterung des Anwendungsbereiches

Mit unserem hydraulischen Kabelschneider können alle bekannten nicht armierten Kabel

geschnitten werden.

Achtung

Das Schneiden von Kabeln mit Stahl oder Blech armierten Mänteln führt zu

Beschädigungen der Schneidbacken.

Vor Arbeitsbeginn ist ein spannungsfreier Zustand des zu schneidenden Kabels

sicherzustellen.

Achtung

Es dürfen keine unter Spannung stehenden Teile geschnitten werden.

Der Schneidkopf kann in einem Temperaturbereich von -20°C bis +40°C sowohl im Innen-

als auch im Außenbereich eingesetzt werden.

Bedienungsanleitung SDK 202 Seite 5

___________________________________________________________________________

Um den unterschiedlichen Einsatzbereichen des Schneidkopfes rechnung zu tragen, stehen

unterschiedliche Schlauchlängen von 3, 4, 5, 6, 8 und 10 m zur Verfügung.

5.3. Wartungshinweise

Das hydraulische Werkzeug ist nach jedem Gebrauch zu reinigen und ein trockener Zustand

vor Einlagerung sicherzustellen.

Das Aggregat ist weitgehend wartungsfrei. Lediglich sind die Komponenten des Schneid-

kopfes nach möglichen Beschädigungen abzusuchen.

Der Hydraulikschlauch und die Armaturen müssen vor und nach der Anwendung auf

Beschädigungen und Undichtigkeiten hin überprüft werden.

5.4. Hinweis welche (Ersatz-) Teile vom Kunden selber ausgetauscht werden dürfen.

Innerhalb des Gewährleistungszeitraums dürfen vom Kunden keine eigenen Reparaturen

durchgeführt werden. Entfernen Sie keine Bauteile wie Schrauben oder andere

Komponenten.

6. Verhalten bei Störungen

Tritt Hydrauliköl am Schneidkopf aus, muß das jeweilige Bauteil oder ggf. das gesamte

Werkzeug zur Reparatur ins Werk eingeschickt werden.

Der Kupplungsstecker der Pumpe kann nicht in die Kupplungsmuffe eingeschoben werden.

Abhilfe:Die Verriegelung (Pos.-Nr. 5), das gerändelte Rad, verhindert das Zurückziehen des

federkraftbeaufschlagten Rings (Pos.-Nr. 6). Verriegelung losdrehen bis der Ring

zurückgezogen werden kann und anschließend Kupplungsstecker einschieben.

Bedienungsanleitung SDK 202 Seite 6

___________________________________________________________________________

7. Technische Daten

Schneidkopf Typ SDK 202/1

Schneidbereich: max. 90 mm

Gewicht: ca. 9,5 kg

Schneidkopf Typ SDK 202/2

Schneidbereich: max. 120 mm

Gewicht: ca. 12,0 kg

erforderliches Ölvolumen der Pumpe: mindestens 1 l

Hydrauliköl: "Shell Tellus T 15"

Betriebsdruck: 700 bar

Symbole

Sicherheitstechnische Hinweise

Bitte unbedingt beachten, um Personen-

und Umweltschäden zu vermeiden.

Anwendungstechnische Hinweise

Bitte unbedingt beachten, um Schäden am

Gerät zu vermeiden.

Anmerkung

Diese Bedienungsanleitung jederzeit kostenlos unter der Nr. HE.8219_B nachbestellt

werden.

Joh.-Christoph Schütz h:\doku\bed_kl\hydr\he8219_b.doc

HE.8219_B Version 1.b 1/98 Anz. der Seiten: 14

Instruction Manual

SDK202

Index

1. Introduction

2. Labels

3. Warranty

4. Description of the hydraulic cutting tool

5. Remarks in respect to the determined use

5.1. Operation of the units

5.2. Explanation of the application range

5.3. Service and Maintenance instructions

6. Technical data

Instruction manual SDK 202 page 8

__________________________________________________________________________

Instruction Manual

for the hydraulic cutting tool Type SDK202, Serial-No. ............................

1. Introduction

Before starting to use the pump please read the instruction manual carefully.

Use this unit only for approved operations.

Cutting of cables with this tool must only be performed by specially trained personnel.

The minimum age is 16 years.

This instruction manual must remain with the unit for the whole time.

The operator must

- guarantee the availability of the instruction manual for the user and

- make sure that the user has read and understood the instruction manual.

2. Labels

The labels fixed on the housing of the pump designate the type specification,

assembly year, serial number, name of the manufacturer and/or the company logo.

3. Warranty

If correct operation is guaranteed and regular service is provided our warranty is 1 year

from the time of delivery.

Instruction manual SDK 202 page 9

__________________________________________________________________________

4. Description of the hydraulic cutting tool

4.1. Description of components

The hydraulic cutting tool SDK202 consists of the following components:

picture 1

carrying handle Lock Ring

Pos.-No. 3 Pos.-Nr. 6 Pos.-Nr. 7

cutting blades cutting head coupling hydraulic hose

Pos.-No. 1 Pos.-No. 2 Pos.-No. 4 Pos.-No. 5

Table 1

Pos.-

No.

Description Function

1 Blades two sickle-shaped knifes to cut the cables/conductors

2 Cutting head Body of the working unit

3 Handle Carrying grips to move and position the unit

4 Coupling Leakage-free hydraulic coupling

5 Hydraulic hose Steel armed hydraulic high pressure hose

6 Lock Knurled nut with internal thread to prevent the ring to

be pulled back to release the plug

7 Ring Spring loaded knurled ring which must be pulled back

to engage/disengage the plug

5. Remarks in respect to the determined use

The pump must be positioned on an even surface with a max. angle of 15°.

In combination with a 2 m high pressure hose it is not possible to work in a cable trench.

For this application you need at least a 3m pressure hose.

Instruction manual SDK 202 page 10

__________________________________________________________________________

5.1. Operation of the unit

1.) Roll out the hose completely.

2.) Connect the cutting head (Pos.-No. 2) to the high pressure hose (Pos.-No. 5). The

cutting head (Pos.-No. 2) is connected with the hydraulic pump via a coupling sleeve

(Pos.-No. 4). After releasing, respectively screwing off, the lock (Pos.-No. 6) the ring

(Pos.-No. 7) can be pulled back in order to insert the couplings plug of the pump.

3.) Bring the cutting head into a proper cutting position. The blades should cut the cable

in a vertical position to avoid undesired shearing forces.

4.) Actuate the pump until the blades completely overlap and the cable is completely cut.

5.2. Explanation of the application range

The hydraulic cutting tool type SDK202 is able to cut copper as well as aluminium cables

and conductors even with a mild led fortification.

Attention

Do not cut cables or conductors with a steel enforcement.

Attention

This tool is not insulated. Do not use on or near energised electrical lines.

Before starting to cut please make sure that all parts involved in the cutting process are

not connected to live circuits.

5.3. Service and maintenance instruction

The hydraulic tool must be cleaned and dried after each use. The unit is basically

maintenance free, only the joints must be lubricated regularly and the tool has to be

inspected for possible damages and wear.

The hydraulic hose (Pos.-No. 5) and the armature must be checked for damage and

leakage.

Indice

Lingue:

Altri manuali Textron Taglierina

Textron

Textron JACOBSEN RYAN 544853C Manuale utente

Textron

Textron Klauke ES 65-L Manuale utente

Textron

Textron Klauke SDK 85 CKR Manuale utente

Textron

Textron Klauke NSG 45 Plus Manuale utente

Textron

Textron Greenlee HK520 Manuale utente

Textron

Textron Greenlee GATOR ESG45L Manuale utente

Textron

Textron Greenlee ESG45L Manuale utente

Textron

Textron Klauke ES 20RMCCFB Manuale utente

Textron

Textron Klauke SSG65 Istruzioni operative

Textron

Textron Greenlee GATOR ES32FLX11 Manuale utente

Textron

Textron Greenlee GATOR ES32 Manuale utente

Textron

Textron Klauke mini ES20 Manuale utente

Textron

Textron Klauke mini+ ESG 25-L Manuale utente

Textron

Textron Klauke ESG 50CL Manuale utente

Textron

Textron Greenlee ES25 Manuale utente

Textron

Textron Klauke K230 Manuale utente

Textron

Textron Greenlee 763 Manuale utente

Textron

Textron ESG50L Manuale utente

Textron

Textron Klauke K106/1 Manuale utente

Textron

Textron Klauke SDK 502 Manuale utente

Textron

Textron GREENLEE BC14 Manuale utente

Textron

Textron Greenlee GATOR ESR1000LX Manuale utente

Textron

Textron Greenlee 773 Manuale utente

Textron

Textron Klauke Mini+ ES 32-L Manuale utente

Manuali Taglierina popolari di altre marche

Milwaukee

Milwaukee HEAVY DUTY M12 FCOT Manuale utente

Makita

Makita DCS552 Manuale utente

SignWarehouse.com

SignWarehouse.com Bobcat BA-60 Manuale utente

Makita

Makita 4112HS Manuale utente

GEISMAR STUMEC

GEISMAR STUMEC MTZ 350S Manuale utente

Hitachi

Hitachi CM 4SB2 Guida alla risoluzione dei problemi

Dexter Laundry

Dexter Laundry 800ETC1-20030.1 Manuale utente

GCC Technologies

GCC Technologies AFJ-24S Manuale utente

DeWalt

DeWalt XR LI-ION DCS350N Manuale utente

Baudat

Baudat ES1 Manuale utente

Mafell

Mafell ZAF 200 Guida

Makita

Makita 4100NH Manuale utente

Formax

Formax FD 574 Manuale utente

EINHELL

EINHELL TE-MA 1500 Manuale utente

Husqvarna

Husqvarna Cut-n-Break K 760 Manuale utente

CLEAN ROOM DEVICES

CLEAN ROOM DEVICES CRD130SS Manuale utente

TRI tool

TRI tool 301A Manuale utente

Roller

Roller King 1 1/4 Manuale utente
