Thorn ISARO Series Manuale utente

ISARO

TYPE : ISARO XS & S

ISARO XS Xm Xm

ONLY IK09

ISARO S

NEMA

ZHAGA

Montážní návod

Istruzioni di montaggio

Szerelési útmutató

Notice de montage

Asennusohje

Paigaldusjuhend

Monteringsvejledning

Montageanleitung

Montavimo Instrukcijos

Installation instructions

Installationsanvisning

Instrukcja montazu

Monteringsanvisning

Instalacijas instrukcija

63400953 00 09/2023

IK08 / IK10

CLASS I CLASS II

13 4

IP66

LED

SCx (m²)

ISARO

(kg)

4,2 0,038463XS LAT Ø42 84 100 106180

4,3 0,038463XS LAT Ø60 102 119 125180

4,3 0,038463XS TOP Ø60 157 174 180180

4,4 0,038463XS TOP Ø76 190 207 213180

4,7 0,041505S LAT Ø42 84 100 106238

4,8 0,041505S LAT Ø60 102 119 125238

4,8 0,041505S TOP Ø60 157 174 180238

4,9 0,041505S TOP Ø76 190 207 213238

562

507

523

604

549

566

HB DC H1

(Zhaga) H2

(NEMA)

H2H1

H2H1 D

C C

The luminaire with clear optic should be

positioned so that prolonged staring into

the luminaire at a distance <1.5 m is not expected.

63400953 00 09/2023

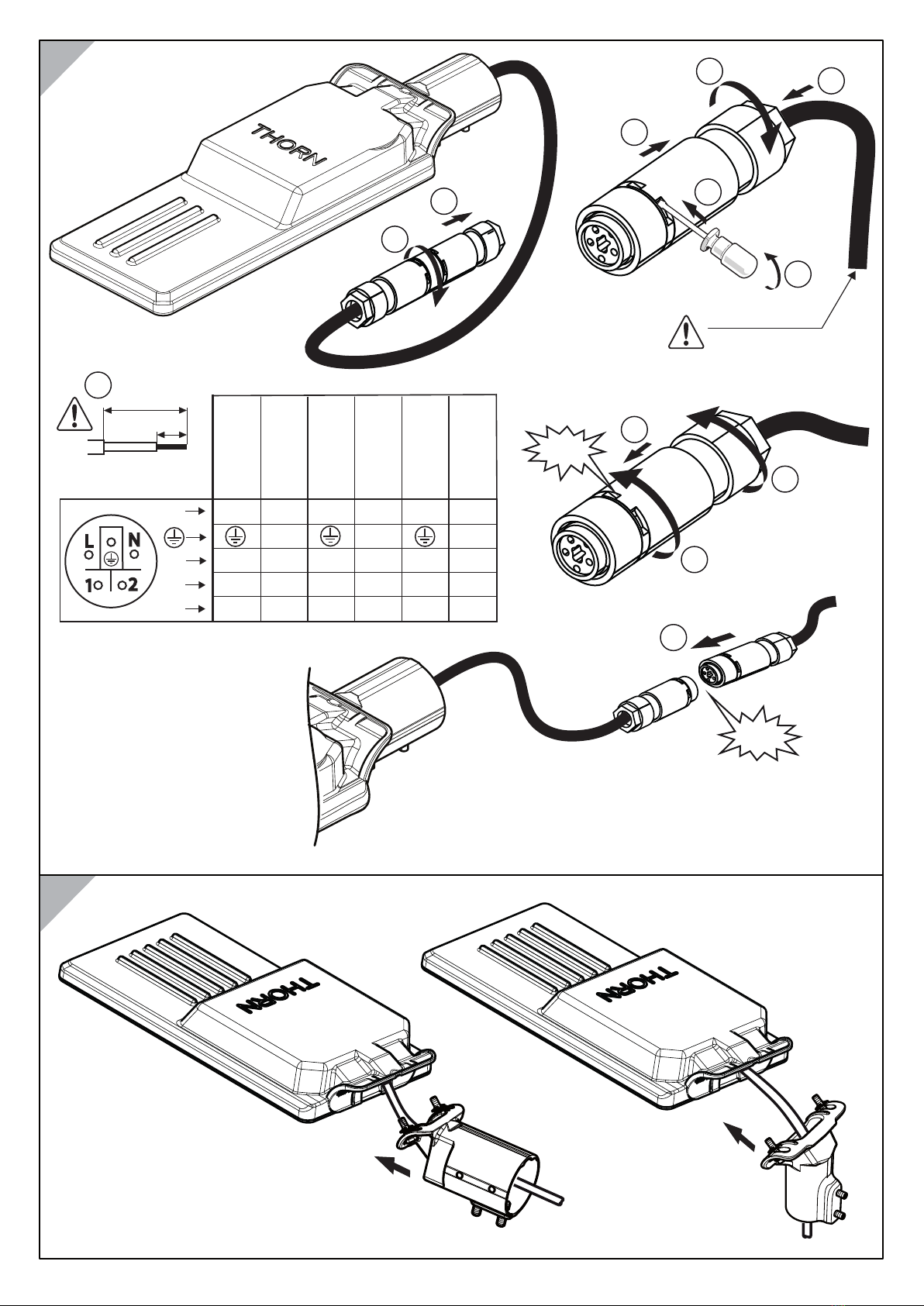

CONNECTOR VERSION

LAT TOP

Ø min = 7,1 mm

Ø max = 13 mm

CL1

CL2

CL1 LRT/BPL

CL2 LRT/BPL

CL1 HFX

CL2 HFX

L L LL L L

N N N

L’ L’ DALI DALI

DALI DALI

8mm

25mm

Ø min = 0,5 mm2

Ø max = 2,5 mm2

Click

2 Nm

Click

63400953 00 09/2023

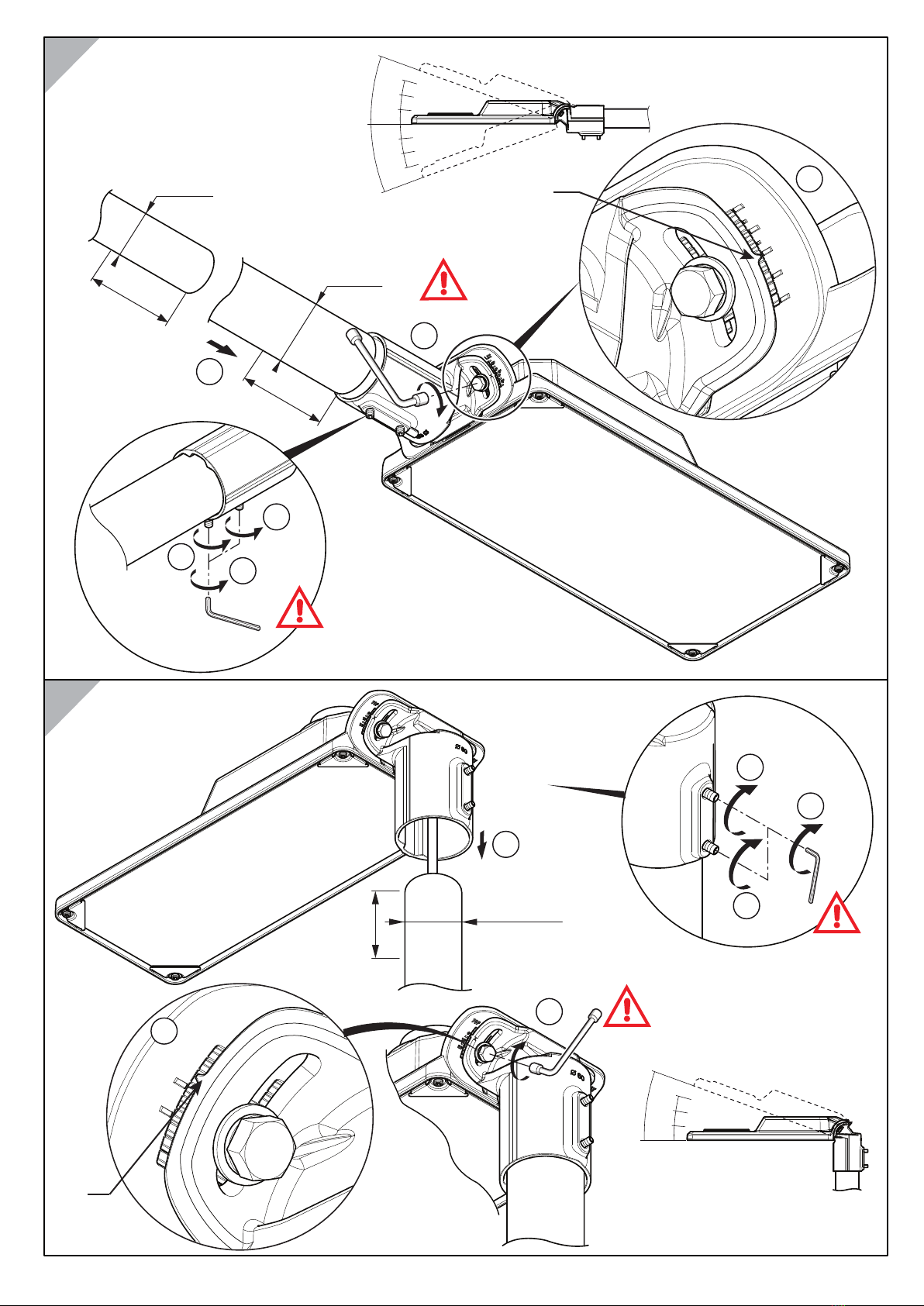

LAT

MA76: Ø76

MA60: Ø60

100

8 Nm min

10 Nm max

12 Nm

TOP

0°

10°

20°

0°

20°

5°

10°

15°

TOP

12 Nm

0°

20°

-20°

-15°

-10°

-5°

5°

10°

15°

0° 5

LAT

15°

5°

0°

MA42:

Ø34-42

MA60:

Ø48-60

100 100

8 Nm min

10 Nm max

NEMAZHAGA

EVERY 6 MONTHS

The glass surface can be

cleaned with a mix of ethanol

and water (mix 50/50). For

cleaning we advise the use of

nonwoven cloth cleaning wiper,

free of fluff and not engraved

63400953 00 09/2023

-Remplacer toute protection fissurée.

-Les luminaires classe II doivent être

installés de façon à ce que la partie

métallique ne soit pas en contact avec

l'installation électrique connectée à la terre.

ATTENTION:Les luminaires classe I

doivent être reliés à la terre.

-Ce luminaire fonctionne à une tension

nominale qui doit être coupée avant

toute intervention sur l'appareillage.

-Toute modification de cet appareil est interdite.

-Respecter la distance minimale par rapport

aux objets éclairés définie par ce sigle.

-Ersätta alla spräckta skyddsplåtar.

-Klass II armaturer måste installeras så

att nakna metalldelar i armaturen inte

är i kontakt med någon elektrisk

installation,kopplad till en skyddledare.

VARNING:Klass I armaturer måste vara

jordade.

-Denna armatur fungerar med högspänning

som måste vara frånslagen fore ingripande

i driftdonen.

-Alla ändringar i denna armatur är förbjuden.

-Sostituire sempre tutte le protezioni

danneggiate.

-Gli apparecchi in classe II devono essere

installati in modo che le parti metalliche

non siano in contatto con apparati elettrici

collegati a terra.

ATTENZIONE:Gli apparecchi in class I

devono essere collegati a terra.

-Questo apparecchio funziona a tensione

nominale,questa deve essere interrotta

prima di ogni intervento sul gruppo di

alimentazione.

-Ogni modifica dell' apparechio à proibita.

-Replace any cracked protective shield.

-Class II luminaires must be installed so

that exposed metal work of the luminaire

is not in contact with any part of the

electrical installation connected to a

protective conductor.

WARNING:Class I luminaires must be

earthed.

-This luminaire operates at mains voltage

which must be switched off before

intervention in control gear.

-Any modification to this luminaire is forbidden.

-Lighted objects nearer than the minimal

distance in the is forbidden.

-Ersetze jede gebrochene Schutzscheibe.

-Schutzklasse II Leuchten müssen so

installiert werden,daß berührbare

Metallteile nich mit einem,an dem

Schutzleiter angeschlossenen Teil der

elektrischen Installation in Kontakt

kommen können.

ACHTUNG:Schutzklasse I Leuchten

müssen geerdet sein.

-Diese Leuchte wird mit Netzspannung

betrieben.Bevor Eingriffe am

Vorschaltgerät vorgenommen werden

sowie vor Wartung und Installation,ist die

Versorgungsspannung abzuschalten.

-Jede Änderung an dieser Leuchte ist verboten.

FRANCAIS SVERIGE ITALIANO

-Rikkoontunut suojalasi vaihdettava

välittömästi uutsen vastaavaan.

-Asennettaessa suojausluokan II valaisinta

on peruseristetyn johdon ja kosketeltavien

metalliosien välinen kosketus tehokkaasti

eristettävä.

VAROITUS:

Suojausluokan I valaisin

täytyy maadoittaa.

-Verkkojännite on kytkettävä pois ennen

valaisimen huoltotoimenpiteitä.

-Valaisimen rakennetta el saa muuttaa.

SUOMI

ENGLISH DEUTSCH

LAT TOP
