1 Hinweise für Ihre Sicherheit

Lesen und befolgen Sie alle Punkte dieser Anleitung

Informieren Sie sich über Gefahren, die vom Gerät ausgehen und Gefahren, die von

Ihrer Anlage ausgehen

Beachten Sie die Sicherheits- und Unfall-Verhütungsvorschriften

Prüfen Sie regelmäßig die Einhaltung aller Schutzmaßnahmen

Installieren Sie das VSR unter Einhaltung der entsprechenden Umgebungsbedingun-

gen; die Schutzart ist IP40, d.h. die Geräte sind geschützt gegen Eindringen von

Fremdkörpern

Beachten Sie beim Umgang mit den verwendeten Prozessmedien die einschlägigen

Vorschriften und Schutzmaßnahmen

Berücksichtigen Sie mögliche Reaktionen zwischen Werkstoffen und Prozessmedien

Berücksichtigen Sie mögliche Reaktionen der Prozessmedien infolge der Eigener-

wärmung des Produkts

Gerät nicht eigenmächtig umbauen oder verändern

Informieren Sie sich vor Aufnahme der Arbeiten über eine eventuelle Kontamination

Beachten Sie im Umgang mit kontaminierten Teilen die einschlägigen Vorschriften

und Schutzmaßnahmen

Legen Sie beim Einsenden des Gerätes eine Kontaminationsbescheinigung bei

Geben Sie die Sicherheitsvermerke an andere Benutzer weiter

Piktogramm-Definitionen

Gefahr von Personenschäden

Gefahr von Schäden an Gerät oder Anlage

Wichtige Information über das Produkt, dessen Handhabung

oder den jeweiligen Teil der Betriebsanleitung, auf den beson-

ders aufmerksam gemacht werden soll

VSR-de-141106

2 Vakuum Messumformer VSR

2.1 Zur Orientierung

Diese Betriebsanleitung ist gültig für Produkte mit den Artikelnummern

VSR53D, VSR53DL,

VSR54D und VSR54DL.

Sie finden die Artikelnummern auf dem Typenschild. Technische Änderungen

ohne vorherige Anzeige sind vorbehalten.

2.2 Lieferumfang

Zum Lieferumfang gehören:

-Messumformer VSR

-Staubschutzkappe

-Betriebsanleitung

Lieferbares Zubehör:

-Messkabel 2m für Anzeigegerät VD9, W1506002

-Messkabel 6m für Anzeigegerät VD9, W1506006

-Messkabel 2m für Anzeigegerät VD10/VD12, W1515002

-Messkabel 6m für Anzeigegerät VD10/VD12, W1515006

-Gegenstecker SubD 15polig, XB1500002

2.3 Produktbeschreibung

Der Vakuum Messumformer VSR dient zur Absolutdruck-Messung im Bereich

1200 - 1x10-4 mbar. Das Gerät kann an ein Thyracont Anzeigegerät angeschlos-

sen oder gemäß Anschlussbelegung mit einer kundeneigenen Spannungsver-

sorgung betrieben werden.

Das analoge Mess-Signal 1,5V - 8,58V ist dabei über den gesamten Messbe-

reich logarithmisch vom Druck abhängig.

Zusätzlich besitzt das Gerät eine RS485 Schnittstelle zur digitalen Datenübertra-

gung (siehe Kapitel 4.2).

Das Gerät ist mit einem metallgedichteten Kombinationssensor des Typs Piezo /

Pirani ausgerüstet und temperaturkompensiert. Es kann an geeignete Flansch-

verbindungen angeschlossen werden.

VSR-de-141106

Bestimmungsgemäße Verwendung

Das VSR dient ausschließlich der Absolutdruckmessung im Bereich

1200 - 1x10-4 mbar. Es darf nur an geeignete und hierfür vorgesehene

Komponenten angeschlossen werden.

Nicht bestimmungsgemäße Verwendung

Als nicht bestimmungsgemäß gilt der Einsatz zu Zwecken, die von oben

genannten abweichen, insbesondere:

-der Anschluss an Geräte oder Komponenten, die laut ihrer Betriebs-

anleitung hierfür nicht vorgesehen sind

-der Anschluss an Geräte, die berührbare, Spannung führende Teile

aufweisen.

Bei nicht bestimmungsgemäßem Einsatz erlischt jeglicher Haftungs- und

Gewährleistungsanspruch

Die Verantwortung im Zusammenhang mit den verwendeten Prozessmedien

liegt beim Betreiber.

3 Installation

3.1 Hinweise zur Installation

Keine eigenmächtigen Umbauten oder Veränderungen am Gerät

vornehmen!

Aufstellungsort: Innenräume

Für nicht vollklimatisierte Betriebsräume gilt:

Temperatur: +5°C ... +60°C

Rel. Luftfeuchte: max. 80% bis 30°C, max. 50% bei 40°C, nicht betauend

Luftdruck: 860 - 1060 hPa

3.2 Vakuumanschluss

Schmutz und Beschädigungen, insbesondere am Flansch, be-

einträchtigen die Funktion dieses Gerätes.

Beachten Sie bitte die beim Umgang mit Vakuumkomponenten

erforderlichen Regeln in Bezug auf Sauberkeit und Schutz vor

Beschädigung.

VSR-de-141106

-Staubschutzkappe entfernen (wird bei Instandhaltungsarbeiten wieder

benötigt!)

-Vakuumanschluss über Kleinflansch DN16 ISO KF (VSR53) oder DN16CF-

Flansch (VSR54) herstellen

-Bei Verbindung über Kleinflansch Metall-Spannelemente verwenden, die sich

nur mit einem Werkzeug öffnen und schließen lassen (z.B. Spannband-

Spannring), Dichtringe mit Zentrierring verwenden

-Sicherstellen, dass der Sensorflansch mit dem Schutzleiter verbunden ist,

beispielsweise durch metallischen Kontakt zur geerdeten Vakuumkammer

(metallische Spannelemente)

Die Einbaulage ist frei wählbar, jedoch kann eine Montage von unten, d.h. mit

nach oben gerichtetem Flansch, zu vorzeitiger Verschmutzung und Ausfall des

Geräts führen.

Zu bevorzugen ist der Einbau von oben, d.h. mit nach unten gerichtetem

Flansch, damit sich Staub und Kondensat nicht in der Messzelle ansammeln

können. Der Messumformer ist in dieser Lage ab Werk justiert.

Das Gerät beim Einbau nicht gewaltsam verdrehen, dies kann

zur mechanischen Beschädigung führen!

Bei Überdruck im Vakuumsystem > 1 bar

Versehentliches Öffnen von Spannelementen kann zu Verlet-

zungen durch herumfliegende Teile führen!

Ungesicherte Schlauchverbindungen können sich lösen und Ge-

sundheitsschäden durch ausströmende Prozessmedien herbei-

führen!

Bei Überdruck im Vakuumsystem 1,5 bis 4 bar

Bei KF-Flanschverbindungen können Elastomer-Dichtringe dem

Druck nicht mehr standhalten. Dies kann zu Gesundheitsschä-

den durch ausströmende Prozessmedien führen.

VSR-de-141106

3.3 Elektrischer Anschluss

3.3.1 Anschluss an Thyracont Anzeigegeräte

Wird der Messumformer an einem Thyracont Anzeigegerät betrieben, ist ein

geeignetes Messkabel zu verwenden (siehe Zubehör).

Anschluss des Messumformers niemals mit Spannung führen-

dem Kabel herstellen!

Stecker am Messumformer einstecken und mit Schrauben sichern. Gegenüber-

liegenden Stecker am Anzeigegerät anstecken und sichern. Erst danach

Spannungsversorgung am Anzeigegerät herstellen bzw. einschalten.

VSR-de-141106

3.3.2 Kundeneigene Spannungsversorgung

Der Messumformer kann auch mit anderen Anzeigegeräten oder kundeneigener

Spannungsversorgung betrieben werden.

Die elektrische Verbindung ist unter Verwendung geeigneter Kabel EMV-gerecht

gemäß untenstehender Pinbelegung herzustellen:

Stecker

Pin 1:

Pin 2:

Pin 3:

Pin 4:

Pin 5:

Pin 6:

Pin 7:

Pin 8:

Pin 9:

Pin 10:

Pin 11:

Pin 12:

Pin 13:

Pin 14:

Pin 15:

Typ SubD,

15polig, männlich

Identifikation: 22 kΩ

Signal Output 0-10 VDC

AGND

Voltage Supply 24 VDC

Supply GND

Relay 1, N.O.

Relay 1, Common

Relay 1, N.C.

RS485 +

RS485 -

Shield

Relay 2, N.O.

Relay 2, Common

Relay 2, N.C.

Wir empfehlen, Abschirmung (Pin 12) und Speisungserde (Pin5)

beim Speisegerät mit Erdung zu verbinden.

Falscher Anschluss oder unzulässige Versorgungsspannung

können zu Schäden am Messumformer führen.

VSR-de-141106

4 Betrieb

4.1 Allgemeines

Messprinzip

Der Vakuum Messumformer VSR besitzt eine interne Kombination aus einem

piezoelektrischen Membransensor und einem Piranisensor, der die Wärmeleitfä-

higkeit von Gasen zur Vakuummessung nutzt.

Unter Einwirkung des Druckes verformt sich die dünne Membran des Pie-

zosensors, auf deren Rückseite eine Widerstands-Messbrücke aufgebracht ist.

Die dabei auftretende Verstimmung der Messbrücke ist ein Maß für den auf die

Membran wirkenden Absolutdruck

Beim Wärmeleitungssensor wird ein Wendel-Filament in einer Wheatstone

Brückenschaltung auf eine konstante Temperatur aufgeheizt. Die notwendige

Brückenspannung ist ein Maß für den Absolutdruck.

Ausgangssignal

Das Mess-Signal 1,5 - 8,58 V des VSR ist über den gesamten Messbereich von

1x10-4 - 1200 mbar logarithmisch vom Druck abhängig. Die Umrechnung erfolgt

gemäß folgendem Zusammenhang:

Serielle Schnittstelle RS485

Der gemessene Druckwert kann über die serielle RS485 Schnittstelle des

Messumformers digital ausgelesen werden. Darüber hinaus können verschiede-

ne Parameter wie Gasart-Korrekturfaktoren programmiert werden.

Weitere Informationen hierzu finden sie im Abschnitt 4.2 Kommunikation.

Stabilisierungszeit

Die Ausgabe des Mess-Signals erfolgt direkt nach Einschalten des Geräts. Zur

Ausnutzung der vollen Genauigkeit des VSR kann es -insbesondere nach

extremen Drucksprüngen- angebracht sein, eine Stabilisierungszeit von 5 min zu

beachten.

Messgenauigkeit

Das Gerät ist ab Werk in stehender Position bei einer Versorgungsspannung von

24VDC abgeglichen. Verschmutzung, Alterung, extreme klimatische Bedingun-

gen oder andere Einbaulagen können ein Nachjustieren erforderlich machen.

Die Messgenauigkeit kann daher unterhalb von 10-2 mbar reduziert sein.

out

/V = log (p/mbar) + 5,5

p /mbar = 10 (Vout /V – 5,5)

VSR-de-141106

Gasartabhängigkeit

Das Mess-Signal ist im Druckbereich unterhalb 15 mbar gasartabhängig. Das

Gerät ist auf N2bzw. trockene Luft abgeglichen. Für andere Gase können via

RS485 Korrekturfaktoren für den Piranisensor gesetzt werden, so dass unterhalb

0,1 mbar eine korrekte Druckausgabe resultiert (siehe Abschnitt 4.2 bzw. 4.5).

4.2 Kommunikation

4.2.1 Die serielle Schnittstelle des VSR

Der Messumformer VSR verfügt über eine serielle Schnittstelle RS485. Um die

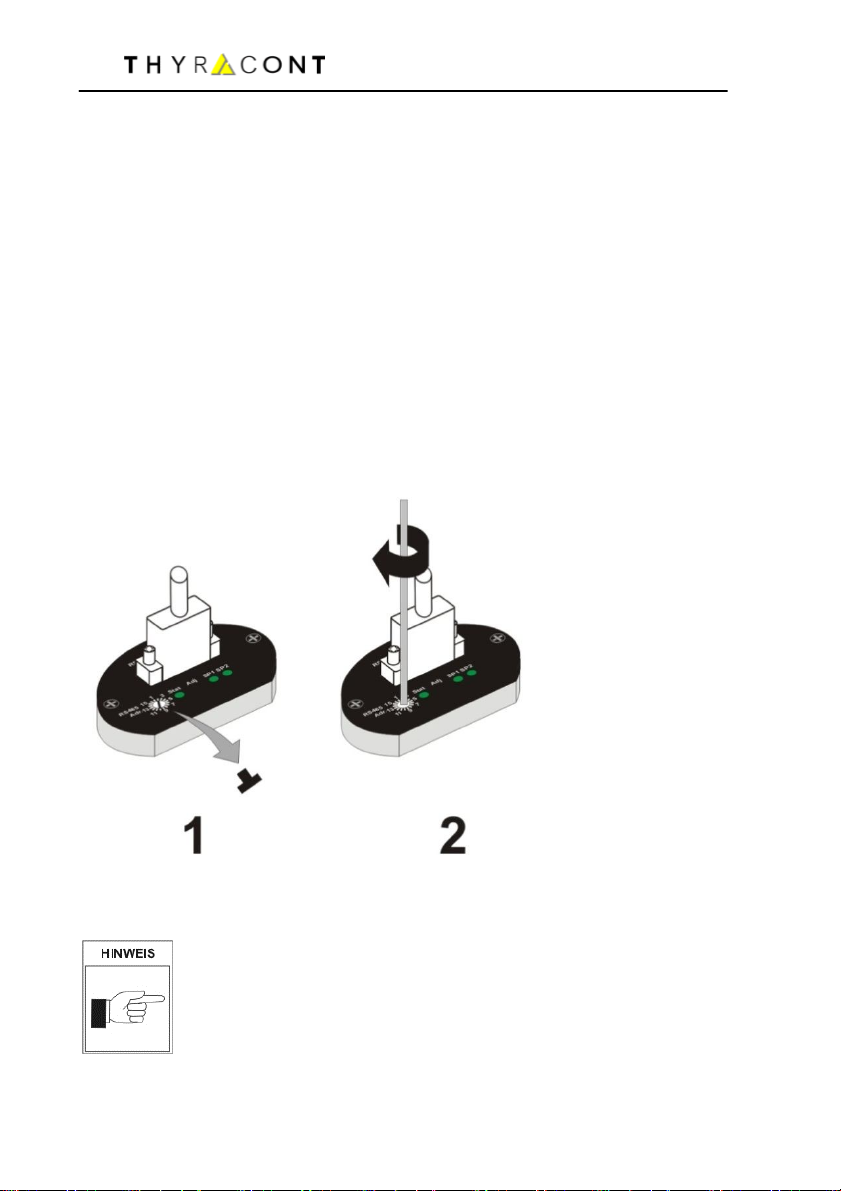

Kommunikation über RS485 zu aktivieren, ist zunächst der Gummistopfen über

dem Adress-Schalter zu entfernen (1) und anschließend der Adress-Schalter mit

einem dünnen Schraubendreher oder ähnlichem Hilfsmittel auf einen Wert

zwischen 1 und 16 einzustellen (2). Danach den Gummistopfen wieder

einsetzen.

Die Kommunikation erfolgt gemäß Thyracont Protokoll, ausführliche Detailinfor-

mationen hierzu finden Sie in einer gesonderten Beschreibung.

Der analoge Signalausgang 0-10V steht gleichzeitig zur RS485

zur Verfügung!

Altri manuali per VSR53D

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Thyracont Trasduttore

Thyracont

Thyracont VSH87PN Manuale utente

Thyracont

Thyracont VSH88D Manuale utente

Thyracont

Thyracont VSP63MA4 Manuale utente

Thyracont

Thyracont VSH87E Manuale utente

Thyracont

Thyracont VSC43MA4 Manuale utente

Thyracont

Thyracont VSP63E Manuale utente

Thyracont

Thyracont VCP63MA4 Manuale utente

Thyracont

Thyracont VSM77PN Manuale utente

Thyracont

Thyracont VSP63PN Manuale utente

Thyracont

Thyracont VSL53D Manuale utente

Thyracont

Thyracont VSH82 Manuale utente

Thyracont

Thyracont VSR53PN Manuale utente

Thyracont

Thyracont VSR53D Manuale utente

Thyracont

Thyracont VSP62 Manuale utente

Thyracont

Thyracont VSH87D Manuale utente

Thyracont

Thyracont VSC43MV Manuale utente

Thyracont

Thyracont VSM77D Manuale utente

Thyracont

Thyracont VSC43MA4 Manuale utente

Thyracont

Thyracont VCP63MV Manuale utente

Thyracont

Thyracont B VSP63D Guida all'installazione

Thyracont

Thyracont VSR53MV Manuale utente

Thyracont

Thyracont VSM77D Manuale utente

Thyracont

Thyracont VSP63MV Manuale utente

Thyracont

Thyracont VSR53MA4 Manuale utente

Manuali Trasduttore popolari di altre marche

HBM

HBM AD101B Manuale utente

Camille Bauer

Camille Bauer SINEAX F534 Manuale utente

Trane

Trane KIT 16724 Istruzioni per il montaggio

Lumel

Lumel P18 Manuale utente

B&C Speakers

B&C Speakers DE75PTN Manuale utente

MAMAC SYSTEMS

MAMAC SYSTEMS PR-243 Manuale

Mianyang Weibo Electronic

Mianyang Weibo Electronic WB Series Manuale utente

ProMinent

ProMinent Dulcometer DMT Manuale utente

MKS

MKS MicroPirani 925 Series Come usare

WIKA

WIKA WU-20 Manuale utente

Alcatel Vacuum Technology

Alcatel Vacuum Technology BARATRON 622A Manuale utente

Camille Bauer

Camille Bauer SIRAX CH-5610 Manuale utente

WIKA

WIKA F2802 Manuale utente

Veris Industries

Veris Industries PW Series Manuale utente

HBM

HBM TJ1-S6 Manuale utente

Simrad

Simrad ES120-7C - REV D Guida utente

HBM

HBM C18 Manuale utente

Airmar

Airmar M260 Manuale di istruzioni
