TiEmme TSol02 Manuale utente

Pag. 1 / 8 0CAR6IN016500

Termoregolatore TSol02

Manuale d’uso

K1 K2 K3 K4

TMAX

OFF

INTEG.

TP1

TEMP TE ST SET

1 2 3 4 5 6 7 8 9 10 11 12

13 14 15 16

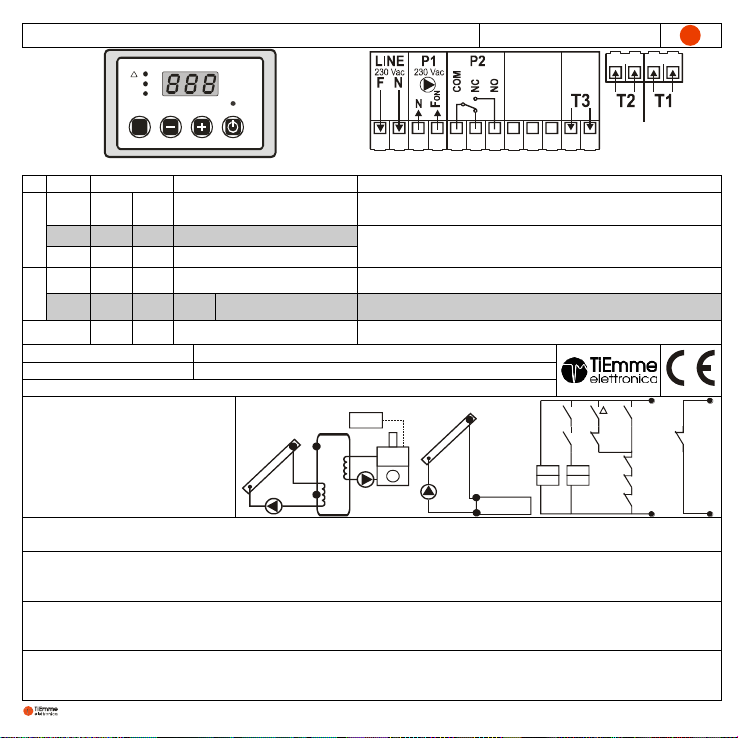

Fig. 1: Aspetto esteriore e Collegamenti Elettrici

Sigla

Morsetti

Dispositivo

Caratteristiche

INGRESSI

Sonda Collettore

Sensore NTC100K@25°C

Temperatura Max: 200°C Range di Misura: 0÷190°C

Sonda Boiler Bassa

Sensore NTC100K@25°C

Temperatura Max 100°C Range di Misura: 0÷99°C

Sonda Boiler Alta

USCITE

4FON

Pompa Solare

Alimentazione 230 Vac: Max 3A 230 Vac

5 Com

6 N.C.

7 N.O.

Integrazione Caldaia

Contatti liberi Max 3A 230 Vac

LINE

Alimentazione di Rete

230 Vac 10% 50 Hz; 2VA Fuse T3,15 A

Dimensioni Meccaniche:

Termoregolatore da Incasso 3 moduli:120 x 80 x 50 mm

Norme Applicate:

EN 60730-1 50081-1 EN 60730-1 A1 50081-2

TiEmme elettronica Marsciano (PG) Italia info@tiemmeelettronica.it

Montaggio ed Installazione deve essere fatto da

personale esperto nel rispetto delle norme vigenti

Posizionare il dispositivo in luogo asciutto e

lontano da fonti di calore

Posizionare le Sonde in modo da leggere

correttamente la temperature

Non accoppiare cavi sonda e cavi di potenza.

Per prolunghe usare cavo da 1,0 mm²

schermato con calza libera lunghezza max. 25 mt.

Il collegamento alla tensione di rete deve essere

fatto solo dopo la installazione e montaggio

Piscina

Pool

T1ice

T3-max

T3Sic

T2Sic

T1Sic

ICE

INTEG.

A31

A26

A02

A17

A27

A03

P06

t05

t06

t07

t08

A25

T1Pro

A04

1. ON/OFF

ON/OFF viene effettato tramite la pressione prolungata di K4.Lo stato di OFF è segnalato dal led OFF

2. Funzione ANTIGELO

Se funzione abilitata (P06=1), se la temperatura del Collettore (T1) è minore del termostato A03

La Pompa P1 viene attivata secondo I tempi t05=ON e t06=OFF: Il display visualizza il messaggio ICE

3. Funzione TEST Pompa

Pigiando per 5 secondi K3, la Pompa P1 si attiva per t07 secondi. Pigiando ancora per 5 secondi K3 il tempo

si incrementa di t08 per la funzione Riempimento Impianto. Per fermare la funzione, premere di nuovo K3

4. VISUALIZZAZIONE Temperature

Il display mostra correntemente la temperatura T1 della sonda collettore, i Led indicano lo stato delle uscite.

Tramite il tasto K2 il display visualizza la temperatura delle sonde in sequenza per 5 secondi.

Pag. 2 / 8 0CAR6IN016500

5. Menu PRINCIPALE

Pigiare K1 per entrare nel Menu: Il display visualizza il valore corrente segnalato dal led lampeggiante

Per modificare selezionare il valore da modificare scorrendo la lista con K1, quindi

Tenendo pigiato K4, tramite i tasti K3 e K2 aumentare/diminuire il valore

Per memorizzare aspettare circa 5 secondi o scorrere I valori tramite il tasto K1

Parametri Menu PRINCIPALE

U.M.

Sigla

Min

Default

Max

Set

Termostato Differenziale T12

°C

A31

Termostato Boiler Max T3max

°C

A26

Termostato di Integrazione T3min

°C

A25

6. Menu SECONDARIO

Per entrare nel MENU pigiare contemporaneamente i tasti K2 e K3 per circa 5 secondi

Con K3 o K2 si scorrono le sigle dei parametri: per visualizzare il valore, pigiare K4

Per modificare, tenere pigiato K4 e con i tasti K3 e K2 aumentare/diminuire il valore

Per visualizzare di nuovo la lista dei parametri e memorizzare pigiare il tasto K4

Per uscire e memorizzare, aspettare circa 5 secondi.

Parametri Menu SECONDARIO

U.M.

Sigla

Min

Default

Max

Set

Termostato Sicurezza Collettore T1sic

°C

A02

120

180

Termostato Sicurezza Boiler T2sic

°C

A17

Termostato Sicurezza Boiler T3sic

°C

A27

Termostato Protezione Collettore T1Pro

°C

A04

140

180

Isteresi Termostato Sicurezza iSic

°C

i 10

Isteresi Termostato Protezione iPro

°C

i 04

Isteresi Termostato Differenziale i12

°C

i 31

Isteresi Termostato Boiler Max iT3max

°C

i 26

Isteresi Termostato Integrazione iT3min

°C

i 25

Abilitazione ANTIGELO

- -

P06

0[off]

0 [off]

1 [on]

Termostato ANTIGELO T1ice

°C

A03

- 5

Time ON di P1: funzione ANTIGELO

sec

t 05

Time OFF di P1: funzione ANTIGELO

min

t 06

Time ON di P1: funzione TEST

sec

t 07

Time ON di P1: funzione Riempimento

sec

t 08

255

7. Visualizzazione GUASTI o ALLARMI

1.Lo: T1< 0°C: Sonda interrotta

1.Hi: T1>190°C: Sonda in corto circuito

2.Lo: T2< 0°C: Sonda interrotta

2.Hi: T2> 110°C: Sonda in corto circuito

3.Lo: T3< 0°C: Sonda interrotta

2.Hi: T3> 110°C: Sonda in corto circuito

Se la temperature rilevata da qualsiasi Sonda è superiore al proprio Termostato di Sicurezza

Il display visualizza alternativamente il valore della temperature ed il messaggio Sic

Funzione Silence: Il segnale acustico può essere disattivato per 5 minuti pigiando un tasto qualsiasi.

Se la condizione di allarme permane, il segnale acustico si riattiva

Pag. 3 / 8 0CAR6IN016500

TSol02 Temperature Controller

User Manual

K1 K2 K3 K4

TMAX

OFF

INTEG.

TP1

TEMP TE ST SET

1 2 3 4 5 6 7 8 9 10 11 12

13 14 15 16

Fig. 1: Exterior Aspect and electrical connections

Code

Morsetti

Dispositivo

Caratteristiche

INPUTS

Collector Probe

NTC100K@25°C Sensor

Max Temperature: 200°C Measure Range: 0÷190°C

Low Buffer Probe

NTC100K@25°C Sensor

Max Temperature: 100°C Measure Range: 0÷99°C

High Buffer Probe

OUTPUTS

4FON

Solar Pump

Supply Voltage 230 Vac: Max 3A 230 Vac

5 Com

6 N.C.

7 N.O.

Boiler Integration

Free Contacts Max 3A 230 Vac

LINE

Main Power Supply

230 Vac 10% 50 Hz; 2VA Fuse T3,15 A

Mechanical Dimensions:

Inbox Controller 3 modules: 120 x 80 x 50 mm

Applied Rules:

EN 60730-1 50081-1 EN 60730-1 A1 50081-2

TiEmme elettronica Marsciano (PG) Italy info@tiemmeelettronica.it

Installation must be carried out by trained

personnel in compliance with regulations in force

Place the device in a dry place away from heat

sources

Make sure to position the Probes properly in

order to obtain correct temperature readings

Do not couple the probe and power cables.

For probe extensions, use 1.0 mm² shielded

cable with free sheath max.25 mt.

The connection to the mains voltage must only

be made after installation and assembly

Piscina

Pool

T1ice

T3-max

T3Sic

T2Sic

T1Sic

ICE

INTEG.

A31

A26

A02

A17

A27

A03

P06

t05

t06

t07

t08

A25

T1Pro

A04

1. ON/OFF

To turn ON/OFF the controller, push K4 button for 3 seconds.The OFF state is signaled by the OFF led.

2. ANTIFREEZE Function

In case of P06=1 (enabled function), if the Collector temperature (T1) is lower than A03 thermostat

The P1 pump starts up according the times t05=ON and t06=OFF: the display shows the ICE message

3. Pump TEST Function

By pressing for about 5 seconds K3, the P1 pump starts for t07 seconds. By pressing again K3 for 5 seconds

the time increases by t08 for the Hydraulic Filling. To stop the function push again K3

4. Temperatures DISPLAY

The display currently shows the temperature T1 of the collector probe, the Leds indicate the outputs status.

By pressing K2 button, the display shows the temperature of other probes in sequence for 5 seconds.

Pag. 4 / 8 0CAR6IN016500

5. MAIN Menu

Push K1 to enter into the Menu: the display shows the current value signaled by the blinking led

To modify select the value to modify scrolling the list with K1, then

Keeping K4 pressed, through K3 and K2 increase/decrease the value

To memorize wait for about 5 seconds or scroll the values through K1 button

MAIN Menu Parameters

U.M.

Code

Min

Default

Max

Set

Differential Thermostat T12

°C

A31

Buffer Max Thermostat T3max

°C

A26

Integration Thermostat T3min

°C

A25

6. SECONDARY Menu

To enter into the Menu, press together K2 and K3 buttons for about 5 seconds

Press K3 or K2 to scroll the parameters codes: to visualize the value, press K4

To modify, keeping K4 pressed, through K3 and K2 increase/decrease the value

To memorize and return to the parameter display press K4 button

To exit and memorize, wait for about 5 seconds.

SECONDARY Menu Parameters

U.M.

Code

Min

Default

Max

Set

Collector Safety Thermostat T1sic

°C

A02

120

180

Buffer Safety Thermostat T2sic

°C

A17

Buffer Safety Thermostat T3sic

°C

A27

Collector Protection Thermostat T1Pro

°C

A04

140

180

Safety Thermostat Hysteresis iSic

°C

i 10

Protection Thermostat Hysteresis iPro

°C

i 04

Differential Thermostat Hysteresis i12

°C

i 31

Max Thermostat Hysteresis on T3 iT3max

°C

i 26

Integration Thermostat Hysteresis iT3min

°C

i 25

ANTIFREEZE Function Enable

- -

P06

0[off]

0 [off]

1 [on]

ANTIFREEZE Thermostat T1ice

°C

A03

- 5

Time ON of P1: ANTIFREEZE Function

sec

t 05

Time OFF of P1: ANTIFREEZE Function

min

t 06

Time ON of P1: TEST Function

sec

t 07

Time ON of P1: FILLING Function

sec

t 08

255

7. FAILURES or ALARMS Display

1.Lo: T1< 0°C: Broken Probe

1.Hi: T1> 190°C: Probe in short circuit

2.Lo: T2< 0°C: Broken Probe

2.Hi: T2> 110°C: Probe in short circuit

3.Lo: T3< 0°C: Broken Probe

2.Hi: T3> 110°C: Probe in short circuit

If the temperature read by any probe is higher than that of the Safety Thermostat

The display shows alternatively the temperature value and the message Sic

SILENCE Function: the acoustic signal can be turned off for 5 minutes by pushing any button.

If the alarm condition persists, the acoustic signal restarts.

Pag. 5 / 8 0CAR6IN016500

Termorregulador TSol02

Manual Usuário

K1 K2 K3 K4

TMAX

OFF

INTEG.

TP1

TEMP TE ST SET

1 2 3 4 5 6 7 8 9 10 11 12

13 14 15 16

Fig. 1: Aparência Externa e Conexões Elétricas

Código

Terminais

Aparelho

Características

INGRESSI

Sonda Coletor

Sensor NTC100K@25°C

Temperatura Max: 200°C Faixa de Medição: 0÷190°C

Sonda Tanque Baixo

Sensor NTC100K@25°C

Temperatura Max 100°C Faixa de Medição: 0÷99°C

Sonda Tanque Alto

USCITE

4FON

Bomba Solar

Alimentação 230 Vac: Max 3A 230 Vac

5 Com

6 N.C.

7 N.O.

Integração Caldeira

Contactos Livres Max 3A 230 Vac

LINE

Alimentação Geral

230 Vac 10% 50 Hz; 2VA Fuse T3,15 A

Dimensões Mecânicas:

Thermoregulator recessado 3 módulos:120x80x50 mm

Normas Aplicadas:

EN 60730-1 50081-1 EN 60730-1 A1 50081-2

TiEmme elettronica Marsciano (PG) Italia info@tiemmeelettronica.it

A montagem e instalação devem ser realizadas

por pessoal especializado em conformidade com

os regulamentos em vigo

Coloque o dispositivo em um local seco, longe

de fontes de calor

Posicione as sondas para ler a temperatura

corretamente

Não acople cabos de sonda e de alimentação

Para extensões, use cabo blindado de 1,0 mm²

com capa livre máx. 25 mt

A ligação à tensão de rede só deve ser feita

após a instalação e montagem

Piscina

Pool

T1ice

T3-max

T3Sic

T2Sic

T1Sic

ICE

INTEG.

A31

A26

A02

A17

A27

A03

P06

t05

t06

t07

t08

A25

T1Pro

A04

1. ON/OFF

ON/OFF é realizado ao pressionar e segurar o botão K4.O stato de OFF é sinalizado pelo led OFF

2. Função ANTICONGELANTE

Se a função estiver habilitada (P06=1), se a temperatura do coletor (T1) for menor que o termostato A03

Bompa P1 è acionada de acordo com os tempos t05=ON e t06=OFF: o display mostra mensagem ICE

3. Função TEST Bomba

Ao pressionar K3 por 5 segundos, a Bomba P1 é ativada por t07 segundos. Pressionando K3 novamente

por 5 segundos, o tempo aumenta em t08 para a função de Enchimento. Para parar a função, pressione K3

4. VISUALIZACAO das Temperaturas

O display atualmente mostra a temperatura T1 da sonda do coletor, os LEDs indicam o status das saídas.

Usando a tecla K2, o display mostra a temperatura das sondas em sequência por 5 segundos

Pag. 6 / 8 0CAR6IN016500

5. Menu PRINCIPAL

Pressionar K1 para entrar no Menu: o display mostra o valor atual indicado pelo Led piscando

Para modificar, selecione o valor a ser modificado rolando a lista com K1, a seguir

Mantendo K4 pressionado, use as teclas K3 e K2 para aumentar / diminuir o valor

Para memorizar, espere cerca de 5 segundos ou role pelos valores usando a tecla K1

Parametros Menu PRINCIPAL

U.M.

Código

Min

Default

Max

Set

Termostato Differencial T12

°C

A31

Termostato Tanque Max T3max

°C

A26

Termostato de Integração T3min

°C

A25

6. Menu SECONDARIO

Para entrar no MENU, pressione as teclas K2 e K3 simultaneamente por cerca de 5 segundos

Use K3 ou K2 para percorrer os códigos dos parâmetros: para ver o valor, pressione K4

Para modificar, mantenha K4 pressionado e use as teclas K3 e K2 para aumentar / diminuir o valor

Para exibir a lista de parâmetros novamente e salvar, pressione a tecla K4

Para sair e salvar, espere cerca de 5 segundos

Parametros Menu SECUNDARIO

U.M.

Código

Min

Default

Max

Set

Termostato Segurança Coletor T1sic

°C

A02

120

180

Termostato Segurança Tanque T2sic

°C

A17

Termostato Segurança Tanque T3sic

°C

A27

Termostato Proteção Colector T1Pro

°C

A04

140

180

Histerese Termostato Segurança iSic

°C

i 10

Histerese Termostato Proteção iPro

°C

i 04

Histerese Termostato Diferencial i12

°C

i 31

Histerese Termostato Tanque Max iT3max

°C

i 26

Histerese Termostato Integração iT3min

°C

i 25

Activação ANTICONGELANTE

- -

P06

0[off]

0 [off]

1 [on]

Termostato ANTICONGELANTE T1ice

°C

A03

- 5

Time ON di P1: função ANTICONGELANTE

sec

t 05

Time OFF di P1: função ANTICONGELANTE

min

t 06

Time ON di P1: função TEST

sec

t 07

Time ON di P1: função Enchimento

sec

t 08

255

7. Display FALHAS ou ALARMES

1.Lo: T1< 0°C: Sonda Interrompida

1.Hi: T1>190°C: Sonda curto-circuito

2.Lo: T2< 0°C: Sonda Interrompida

2.Hi: T2> 110°C: Sonda curto-circuito

3.Lo: T3< 0°C: Sonda Interrompida

2.Hi: T3> 110°C: Sonda curto-circuito

Se a leitura da temperatura de qualquer sonda è mais elevada do que o Termostato de Segurança

O display exhibe alternativamente o valor da temperatura e a mensagem Sic

Função Silence: O sinal sonoro pode ser desligado por 5 minutos pressionando qualquer botão.

Se a condição de alarme persistir, o sinal sonoro é reactivado

Pag. 7 / 8 0CAR6IN016500

Termorregulador TSol02

Manual de Usuario

K1 K2 K3 K4

TMAX

OFF

INTEG.

TP1

TEMP TE ST SET

1 2 3 4 5 6 7 8 9 10 11 12

13 14 15 16

Fig. 1: Apariencia externa y conexiones eléctricas

Código

Terminales

Dispositivo

Caracteristicas

ENTRADAS

Sonda Colector

Sensor NTC100K@25°C

Temperatura Max: 200°C Rango de medida: 0÷190°C

Sonda Tanque Bajo

Sensor NTC100K@25°C

Temperatura Max 100°C Rango de medida: 0÷99°C

Sonda Tanque Alto

SALIDAS

4FON

Bomba Solar

Alimentación 230 Vac:Max 3A 230 Vac

5 Com

6 N.C.

7 N.O.

Integración Caldera

Contactos Libres Max 3A 230 Vac

LINE

Alimentación General

230 Vac 10% 50 Hz; 2VA Fuse T3,15 A

Dimensiones Mecánicas:

Termorregulador empotrable 3 módulos:120x80x50 mm

Reglas aplicadas:

EN 60730-1 50081-1 EN 60730-1 A1 50081-2

TiEmme elettronica Marsciano (PG) Italia info@tiemmeelettronica.it

El montaje debe ser realizado por personal experto

en cumplimiento de la normativa vigente.

Coloque el dispositivo en un lugar seco y alejado

de fuentes de calor

Posicionar las sondas para leer la temperatura

correctamente

No acople los cables de sonda y de alimentación

Para extensiones, utilice cable blindado de 1,0

mm² con vaina libre máx. 25 mt.

La conexión a la tensión de red solo debe

realizarse después de la instalación y el montaje

Piscina

Pool

T1ice

T3-max

T3Sic

T2Sic

T1Sic

ICE

INTEG.

A31

A26

A02

A17

A27

A03

P06

t05

t06

t07

t08

A25

T1Pro

A04

1. ON/OFF

ON/OFF se efectúa presionando K4 para un tiempo prolongado. El estado OFF se indica con el LED OFF

2. Función ANTICONGELANTE

Si la función está habilitada (P06=1), si la temperatura del colector (T1) es menor que el termostato A03

La bomba P1 se activa según los tiempos t05=ON y t06=OFF: el display muestra el mensaje ICE

3. FunciónTEST Bomba

Pulsando K3 durante 5 segundos, la bomba P1 se activa durante t07 segundos. Presionando de nuevo K3

durante 5 segundos, el tiempo aumenta en t08 (función de Relleno). Para detener la función, presione K3

4. VISUALIZACIÓN Temperaturas

El display muestra actualmente la temperatura de la sonda T1, los Led indican el estado de las salidas.

Con la tecla K2, el dispèlay muestra la temperatura de las sondas en secuencia durante 5 segundos.

Pag. 8 / 8 0CAR6IN016500

5. Menú PRINCIPAL

Presione K1 para ingresar al Menú: el display muestra el valor actual indicado por el Led parpadeante

Para modificar, seleccione el valor a modificar desplazándose por la lista con K1, luego

Manteniendo K4 presionado, use las teclas K3 y K2 para aumentar / disminuir el valor

Para memorizar, espere unos 5 segundos o desplácese por los valores con la tecla K1

Parámetros Menú PRINCIPAL

U.M.

Código

Min

Default

Max

Set

Termostato Diferencial T12

°C

A31

Termostato Tanque Max T3max

°C

A26

Termostato Integración T3min

°C

A25

6. Menú SECUNDARIO

Para ingresar al MENÚ presione las teclas K2 y K3 simultáneamente durante unos 5 segundos

Utilice K3 o K2 para desplazarse por los códigos de los parámetros: para ver el valor, presione K4

Para modificar, mantenga presionado K4 y use las teclas K3 y K2 para aumentar / disminuir el valor

Para volver a mostrar la lista de parámetros y guardar, presione la tecla K4

Para salir y guardar, espere unos 5 segundos

Parámetros del menú SECUNDARIO

U.M.

Código

Min

Default

Max

Set

Termostato Seguridad Colector T1sic

°C

A02

120

180

Termostato Seguridad Tanque T2sic

°C

A17

Termostato Seguridad Tanque T3sic

°C

A27

Termostato Protección Colector T1Pro

°C

A04

140

180

Histéresis Termostato seguridad iSic

°C

i 10

Histéresis Termostato Protección iPro

°C

i 04

Histéresis Termostato Diferencial i12

°C

i 31

Histéresis Termostato Tanque Max iT3max

°C

i 26

Histéresis Termostato Integración iT3min

°C

i 25

Habilitación ANTICONGELANTE

- -

P06

0[off]

0 [off]

1 [on]

Termostato ANTICONGELANTE T1ice

°C

A03

- 5

Time ON di P1: función ANTICONGELANTE

sec

t 05

Time OFF di P1: función ANTICONGELANTE

min

t 06

Time ON di P1: función TEST

sec

t 07

Time ON di P1: función RELLENO

sec

t 08

255

7. Visualización de FALLAS o ALARMAS

1.Lo: T1< 0°C: Sonda interrumpida

1.Hi: T1>190°C: Sonda en cortocircuito

2.Lo: T2< 0°C: Sonda interrumpida

2.Hi: T2> 110°C: Sonda en cortocircuito

3.Lo: T3< 0°C: Sonda interrumpida

2.Hi: T3> 110°C: Sonda en cortocircuito

Si la temperatura detectada por cualquier sonda es superior a su Termostato de Seguridad

El display muestra alternativamente el valor de temperatura y el mensaje Sic

Función Silence: La señal acústica se puede desactivar durante 5 minutos pulsando cualquier botón.

Si la condición de alarma persiste, la señal acústica se reactivará

Indice

Lingue:

Altri manuali TiEmme Regolatori di temperatura

TiEmme

TiEmme TSol01 Manuale utente

TiEmme

TiEmme GLH110 Manuale utente

TiEmme

TiEmme TSOL503 Manuale utente

TiEmme

TiEmme TSol02 Manuale utente

TiEmme

TiEmme SY250 Manuale utente

Manuali Regolatori di temperatura popolari di altre marche

Swegon

Swegon LUNAd MB Manuale utente

Lucky Reptile

Lucky Reptile Thermo Control II Manuale utente

SENSORMETRIX

SENSORMETRIX Argon 100 Manuale utente

Fuji Electric

Fuji Electric PXE4 Manuale utente

Yuyao gongyi

Yuyao gongyi XMT-808 series Manuale utente

Selec

Selec TC544C Manuale utente

P.W. KEY

P.W. KEY rt-208gt Manuale utente

Future Design

Future Design FDC-9200 Manuale utente

BH Thermal

BH Thermal BriskONE Manuale utente

Omron

Omron E5EX-H Manuale utente

West Control Solutions

West Control Solutions KS 45 Guida rapida

MCS

MCS RITC-15B Manuale utente

SMC Networks

SMC Networks Thermo-con INR-244-639 Manuale utente

eltherm

eltherm Ex-TC It Series Manuale utente

Omron

Omron C200H-TV Series Manuale utente

industrie technik

industrie technik CA1 Manuale utente

KRAL

KRAL EET 32 Manuale utente

dixell

dixell XR420C Schema elettrico
