KÄYTTÖOHJE MMA200PTMIG - 1 -
KÄYTTÖOHJE
Malli: MMA200PTMIG
IGBT MIG/MAG+MMA+TIG+CUT
YHDISTELMÄHITSAUSKONE
Kiitos hitsauskoneen ostamisesta.
On tärkeää käyttää sitä oikein, joten lue tämä käyttöohje huolellisesti.
KÄYTTÖOHJE MMA200PTMIG - 2 -
TURVALLISUUS
Hitsaamiseen ja leikkaamiseen liittyy loukkaantumisvaara. Käytä tarvittavia suojavarusteita.
Lisätietoja saat käyttäjän turvallisuusoppaasta.
Sähköiskun vaara – kuolemanvaara!
Kytke maadoitus sovellettavan standardin mukaisesti.
Sähköosien koskettaminen paljaalla iholla on vaarallista.
Käytä hyväksyttyjä käsineitä ja vaatteita.
Varmista, että olet hyvin eristetty maasta.
Varmista, että olet turvallisessa paikassa.
Kaasu voi olla haitallista terveydelle!
Älä hengitä kaasua.
Kaarihitsauksessa tulee käyttää kohdepoistoa kaasun sisäänhengityksen estämiseksi.
Kaaren säteily: Haitallista silmille ja voi polttaa ihoa.
Käytä sopivaa hitsauskypärää ja suojavaatteita silmien ja kehon suojaamiseksi.
Käytä sopivia suojavarusteita tai verhoja sivullisten suojaamiseksi ja varoita heitä mahdollisesta silmävaarasta.
Tulipalo
Hitsauskipinät voivat aiheuttaa tulipalon. Varmista, että hitsausalue on paloturvallinen.
Melu: Voimakas melu on haitallista kuulolle.
Käytä kuulonsuojaimia tai muita keinoja kuulon suojaamiseksi.
Varoita muita läheisyydessä olevia ihmisiä, että melu saattaa vahingoittaa heidän kuuloaan.
Toimintahäiriö: ota yhteyttä asiantuntijaan.
Jos asennuksen ja käytön yhteydessä ilmenee ongelmia, tarkista asennusohjeet.
Jos et ymmärrä täysin tätä käyttöohjetta, ota yhteyttä jälleenmyyjään tai ammattilaiseen.
HUOMIO!
Suosittelemme käyttämään erillistä suojakytkintä koneen kanssa!！！
KÄYTTÖOHJE MMA200PTMIG - 3 -
TIETOJA LAITTEESTA
Hitsaustoiminto:
Tämä hitsauskone on tasasuuntaaja, joka käyttää kehittyneintä käytettävissä olevaa invertteritekniikkaa.
Hitsauskoneet ovat kehittyneet invertterivirtalähteiden ja komponenttien kehittymisen ansiosta. Kaarihitsauksessa
käytetään suuritehoista yksiputkista IGBT:tä 50/60 Hz:n taajuuden muuntamiseksi 50 kHz:iin asti, pienentäen sitten
jännitettä ja kommutoimalla suurtehojännitettä PWM-tekniikan avulla. Päämuuntajan painon ja tilavuuden
pienenemisen vuoksi hyötysuhde on 30 % parempi.
Suojakaasua käyttävissä hitsauslaitteissa käytetään kehittyneintä invertteritekniikkaa. Koneessa on elektroninen
reaktoripiiri, joka säätelee sähkön siirtymää ja takaa erinomaiset hitsausominaisuudet. Synergiseen ja muun
tyyppisiin hitsauskoneisiin verrattuna sillä on seuraavat hyödyt: vakaa langan syöttönopeus, tilaa säästävä rakenne,
virransäästö ja sähkömagneettisista häiriöistä vapaa toiminta. Hitsauskoneen jatkuva ja vakaa toiminta pienellä
virralla sopii erityisesti pehmeän teräksen, seosteräksen ja ruostumattoman teräksen hitsaamiseen. Koneen etuja:
automaattinen jännitevaihtelujen kompensointitoiminto, voimakas kaari, yhtenäinen hitsi, pitkä toiminta-aika ja
niin edelleen.
Hitsausvirtalähde tarjoaa vahvemman, keskittyvämmän ja vakaamman kaaren. Tämä tarkoittaa, että
hitsauskoneen ominaisuuksia voidaan muuttaa helpommin, ja sitä voidaan jopa säätää erityissovelluksiin, joissa
tarvitaan pehmeämpää tai kovempaa kaarta.
TIG-hitsauskonella kaaren muodostaminen onnistuu vaivatta, ja siinä on kaaren muodostusvirran, kaaren
sammutusvirran, hitsausvirran, perusarvovirran, virran nousuajan, virran laskuajan ja kaasun viiveajan jatkuva
ohjaus. Lisäksi pulssitaajuutta ja -tehoa voidaan säätää erikseen. Siinä on automaattinen kaaren muodostuksen,
kaaren sammutuksen ja kaaren vakauden hallinta, mikä takaa parhaan hitsaustuloksen ja -laadun. Sen toiminnot
soveltuvat erityisen hyvin polkupyöräteollisuuteen.
Kone on monikäyttöinen, ja sillä voi hitsata ruostumatonta terästä, hiiliterästä, kuparia ja muita värimetalleja,
ja sitä voidaan käyttää myös perinteiseen hitsaukseen. Sen siirtotehokkuus on yli 85 %.
KÄYTTÖOHJE MMA200PTMIG - 4 -
Leikkaaminen:
Kone sisältää kehittynyttä invertteritekniikkaa. 50/60 Hz taajuus muutetaan suurtaajuudeksi IGBT:n avulla.
Invertterivirtalähde alentaa jännitteen ja muuttaa virran voimakkaaksi DC-hitsausvirraksi PWM-tekniikan avulla.
Laitteessa on tavallista kompaktimpi ja kevyempi päämuuntaja, ja hyötysuhde on jopa 30 % parempi.
Apukaarijärjestelmä iskee kaaren helposti korkean taajuuden värähtelyn avulla. Laitteessa on esi- ja
jälkikaasutoiminnot.
Timco-plasmaleikkurin ominaisuudet:
1. Vakaa toiminta
2. Luotettava
3. Kevyt
4. Energiaystävällinen ja hiljainen
5. Suuri leikkuunopeus
6. Leikkaa tasaisesti, leikkuujälkeä ei tarvitse hioa
Kone sopii ruostumattoman teräksen, seosteräksen, hiiliteräksen, kuparin ja muun värimetallin leikkaamiseen.
Tervetuloa tuotteidemme käyttäjäksi! Otamme mielellämme vastaan ehdotuksia tuotteidemme ja palveluidemme
parantamiseksi.
HUOMIO!
Tämä kone tuottaa radioaaltoja, joten ympäröivän alueen ihmisten tulisi olla tietoisia välittömän
läheisyyden vaaroista, kun konetta käytetään.
KÄYTTÖOHJE MMA200PTMIG - 5 -
TIEDOT
Malli
MMA200PTMIG
Jännite (V)
1-vaihe
230 V 15 %
Taajuus (Hz)
50/60
Nimellistulovirta (A)
MIG: 15,5 A
MMA: 16 A
TIG: 14 A
Leikkuu: 15 A
MIG-lähtövirta (A)
40–200 A
TIG-lähtövirta (A)
15–200 A
MMA-lähtövirta (A)
20–200 A
Leikkuulähtövirta (A)
20–40 A
Lähtöjännite (V)
MIG: 16–24 V
MMA: 20,8–28 V
TIG: 10,6–18 V
Leikkuu: 88–96 V
Käyttösuhde (%)
60 %
Tehokerroin
0,73
Tehokkuus (%)
85
Lankakone
Kompakti
Langan syöttönopeus
(m/min)
2–13
Lankakelan halkaisija (mm)
150
Langan halkaisija (mm)
Kaasulla: 0,6–1,0
Ei kaasua: 0,8–1,0
Kotelon suojausluokka
IP21
Leikkuupaksuus (mm)
≤ 12
Nettopaino (kg)
14
Mitat (cm)
52 x 22 x 40
KÄYTTÖOHJE MMA200PTMIG - 6 -
TIEDOT
Hitsauskone on varustettu tehojännitteen kompensointilaitteella. Kun jännite muuttuu ± 15 % nimellisjännitteestä,
se jatkaa toimintaansa normaalisti.
Pitkää jatkojohtoa käytettäessä on varmistettava riittävä johon paksuus jännitteen alenemisen minimoimiseksi. Jos
johto on liian pitkä, se vaikuttaa kaaren ja muiden järjestelmän toimintojen toimintaan. Käytä suositusten mukaista
johtoa.
1. Varmista, että koneen tuuletusaukkoa ei ole peitetty tai tukittu, jotta jäähdytysjärjestelmä toimii oikein. Kytke
kotelo maahan vähintään 6 mm²:n kaapelilla.
2. Käytä vähintään 6 mm2:n maadoituskaapelia. Käytä koneen takaosassa olevaa maadoitusliitäntää.
ASENNUS
1. Liitä kaasupullo, jossa on virtausmittari, koneen takaosaan kaasuletkulla.
2. Kytke maadoituskaapeli etupaneelissa olevaan pikaliitäntään.
3. Asenna lankakela akselille. Kohdista kelan reikä kiinnikkeen kanssa.
4. Valitse lanka-aukko langan koon mukaan.
5. Löysää langan puristuspyörän ruuvi, työnnä lanka aukkoon lankaputken kautta, aseta langan puristuspyörä
paikalleen, jotta lanka ei pääse liikkumaan.
6. Lankakelan on pyörittävä myötäpäivään, jotta lanka vapautuu. Lanka on yleensä kiinnitetty pyörän puolella
olevaan reikään.
Aseta lanka MIG-polttimeen käsin.
KÄYTTÖ
1. Aseta ilmakytkin ON-asentoon, avaa kaasupullon venttiili ja säädä virtaus.
2. Säädä langan halkaisija oikeaksi.
3. Säädä poltin langan halkaisijan mukaan.
4. Säädä jännite, nopeus ja induktanssi oikeaan asetukseen työkappaleen paksuuden ja mekaanisten
ominaisuuksien mukaan.
5. Syötä lanka polttimen päähän painamalla polttimen kytkintä ja aloita käyttö.
KÄYTTÖOHJE MMA200PTMIG - 7 -
PANEELI
1. DIGITAALINEN LCD-NÄYTTÖ
2. VALIKKONUPPI (TILA): TOIMINNON VALITSEMINEN
3. LÄHTÖVIRRAN SÄÄDIN
4. MIG: JÄNNITEKOMPENSOINTI (-2…+2 V)
LEIKKUU: JÄLKIKAASU (2 SEKUNTIA)
5+9. LEIKKUUPOLTTIMEN LIITOS
6. MIG-POLTTIMEN LIITOS
7. NEGATIIVINEN LIITÄNTÄ 8. POSITIIVINEN LIITÄNTÄ
KÄYTTÖOHJE MMA200PTMIG - 8 -
Asennusohjeet MIG-/MAG-hitsaukseen
(Ei kaasua: MIG-lanka juoksuteytimellä)
Kun avaat luukun ja asetat juoksuteytimellä varustetun MIG-langan paikalleen,
tarkasta seuraava liitäntä. Se on liitettävä negatiiviseen napaan (–).
KÄYTTÖOHJE MMA200PTMIG - 9 -
Asennusohjeet MIG-/MAG-hitsaukseen
(Kaasu: CO2)
Kun avaat luukun ja asetat MIG-langan (kaasu: CO2) paikalleen, tarkasta
seuraava liitäntä. Se on liitettävä positiiviseen napaan (+).

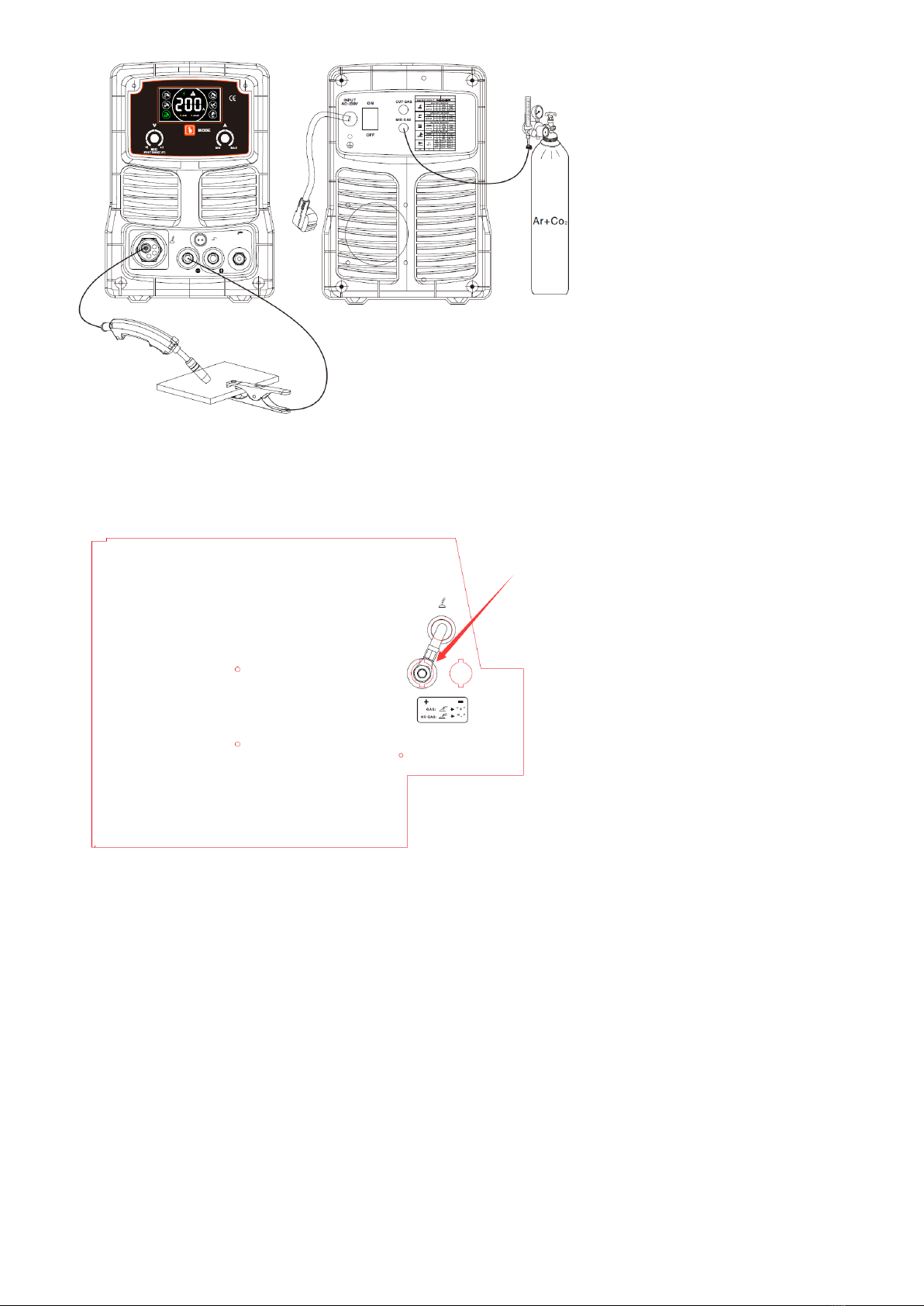

Asennusohjeet MIG-/MAG-hitsaukseen
(Kaasu: Ar+CO2)
KÄYTTÖOHJE MMA200PTMIG - 10 -
Kun avaat luukun ja asetat MIG-langan (kaasu: Ar+CO2) paikalleen, tarkasta
seuraava liitäntä. Se on liitettävä positiiviseen napaan (+).
