TOOLCRAFT ST50-D Manuale utente

Digitale Lötstation

BEDIENUNGSANLEITUNG

Digital Soldering Station

OPERATING INSTRUCTIONS

Poste à souder numérique

NOTICE D‘EMPLOI

Digitaal soldeerstation

GEBRUIKSAANWIJZING

Version 04/14

Best.-Nr. / Item No. /

N° de commande / Bestelnr.

791787 ST50-D, 50 W

791788 ST80-D, 80 W

791789 ST100-D, 100 W

Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforde-

rungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustel-

len, müssen Sie als AnwenderIn diese Bedienungsanleitung beachten!

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wich-

tige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf,

auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb

diese Bedienungsanleitung zum Nachlesen auf!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der

Bei technischen Fragen wenden Sie sich bitte an:

Deutschland: Tel.-Nr.: 0 96 04 / 40 87 87

Fax-Nr.: 0180 5 / 31 21 10 (der Anruf kostet 14 ct/min inkl.

MwSt. aus dem Festnetz. Mobil-

funkhöchstpreis: 42 ct/min inkl.

MwSt.)

E-Mail: Bitte verwenden Sie unser Formular im Internet

www.conrad.de, unter der Rubrik “Kontakt”.

Mo. - Fr. 10.00 bis 16.00 Uhr

Österreich: www.conrad.at

www.business.conrad.at

Schweiz: Tel.-Nr.: 0848/80 12 88

Fax-Nr.: 0848/80 12 89

e-mail: [email protected]

Mo. - Fr. 8.00 bis 12.00 Uhr, 13.00 bis 17.00 Uhr

Inhaltsverzeichnis 

Einführung............................................................................................................... 2

Bestimmungsgemäßer Einsatz................................................................................ 3

Bedienelemente....................................................................................................... 4

Sicherheitshinweise................................................................................................. 5

Inbetriebnahme........................................................................................................ 9

Belegung der Funktionstasten................................................................................11

Umschaltung Anzeigewert Grad Celsius (°C) / Fahrenheit (°F).............................11

Korrektur der Lötspitzentemperatur....................................................................... 12

Kalibrierung ........................................................................................................... 13

Wechsel der Lötspitze........................................................................................... 15

Sicherungswechsel................................................................................................ 16

Wartung und Reinigung......................................................................................... 17

Entsorgung............................................................................................................ 17

Behebung von Störungen...................................................................................... 18

Technische Daten.................................................................................................. 19

Bestimmungsgemäßer Einsatz

Die digitale Lötstation ist temperaturgeregelt mit einstellbarer Lötspitzentemperatur.

Durch die regelbare Temperatur können sämtliche Lötarbeiten im Elektronikbereich

mit diversen Weichloten (Blei-, Bleifrei- oder Silberlot) durchgeführt werden. Die

Lötspitze ist wechselbar.

Im Display wird die Soll- und Ist-Temperatur angezeigt. Drei programmierbare Tas-

ten können mit frei wählbaren Temperaturwerten belegt werden.

Der beiliegende Lötkolben wurde auf diese Lötstation abgeglichen (Temperatur-

genauigkeit). Wird ein Austausch des Lötkolbens notwendig, muss ein neuer Ab-

gleich durchgeführt werden.

Eine hochohmige Potential-Ausgleichsbuchse ermöglicht den Löteinsatz an MOS-

Bauteilen oder ESD-Arbeitsplätzen und schützt so vor statischen Auﬂadungen wäh-

rend des Lötvorgangs.

Die Lötstation ist in Schutzklasse II (doppelte oder verstärkte Isolierung) aufgebaut

und darf nur an haushaltsüblicher Netzspannung (230 V/AC, 50 Hz) angeschlossen

und betrieben werden.

Lötarbeiten an spannungsführenden Teilen sind nicht zulässig.

Ein Betrieb unter widrigen Umgebungsbedingungen ist nicht zulässig.

Widrige Umgebungsbedingungen sind:

• Nässe oder zu hohe Luftfeuchtigkeit,

• Staub und brennbare Gase, Dämpfe oder Lösungsmittel,

• starke Vibrationen.

Eine andere Verwendung als zuvor beschrieben ist nicht zulässig und führt zur

Beschädigung dieses Produktes. Darüber hinaus ist dies mit Gefahren, wie z.B.

Kurzschluss, Brand, elektrischer Schlag etc. verbunden.

Das gesamte Produkt darf nicht geändert bzw. umgebaut werden!

Die Sicherheitshinweise sind unbedingt zu beachten!

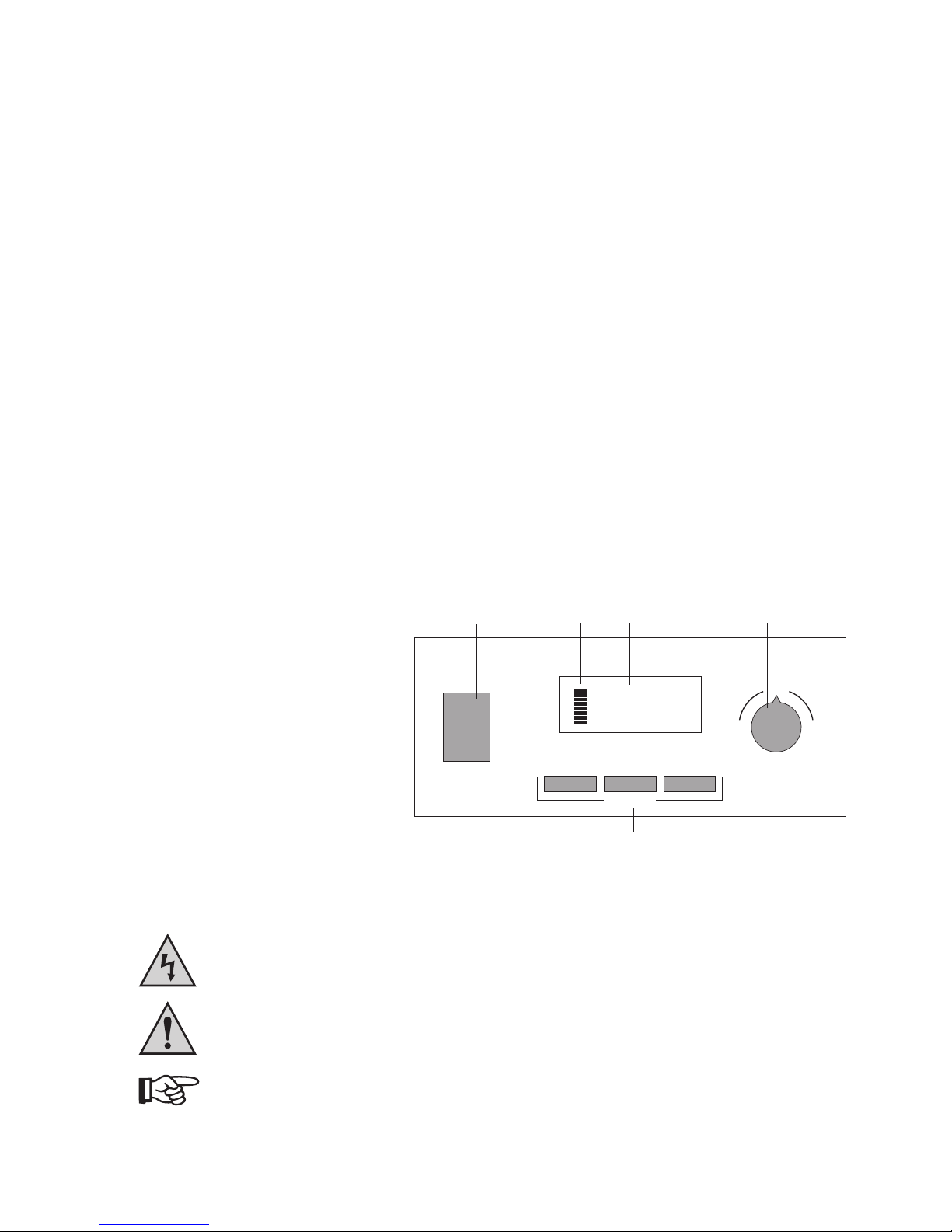

Bedienelemente

1 Betriebsschalter

POWER

PRESET

123

°C

SET:

TMP:

170

169

123 4

2 Heizleistungsanzeige

3 Beleuchtetes Display

4 Temperaturregler

5 Multifunktionstasten

Symbol-Erklärungen

Das Blitzsymbol wird verwendet, wenn Gefahr für Ihre Gesundheit be-

steht, z.B. durch elektrischen Schlag.

Dieses Symbol weist Sie auf besondere Gefahren bei Handhabung, Be-

trieb oder Bedienung hin.

Das „Hand“-Symbol steht für spezielle Tipps und Bedienhinweise.

Sicherheitshinweise

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung

verursacht werden, erlischt die Gewährleistung/Garantie! Für Fol-

geschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Hand-

habung oder Nichtbeachten der Sicherheitshinweise verursacht wer-

den, übernehmen wir keine Haftung. In solchen Fällen erlischt die

Gewährleistung/Garantie.

• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige

Umbauen und/oder Verändern des Produkts nicht gestattet. Zerlegen

Sie es niemals.

• Das Produkt ist kein Spielzeug. Geräte, die an Netzspannung betrie-

ben werden, gehören nicht in Kinderhände. Lassen Sie deshalb in An-

wesenheit von Kindern besondere Vorsicht walten.

Betreiben Sie das Produkt so, dass es von Kindern nicht erreicht wer-

den kann.

• Das Produkt ist nur für den Betrieb in geschlossenen, trockenen Innen-

räumen geeignet.

• Der Aufbau des Produkts entspricht der Schutzklasse II.

• Die Netzsteckdose, in die der Netzstecker eingesteckt wird, muss leicht

zugänglich sein.

•

Ziehen Sie den Netzstecker niemals am Kabel aus der Netzsteckdose.

• Verwenden Sie die Lötstation nicht in Räumen oder bei widrigen Umge-

bungsbedingungen, wo brennbare Gase, Dämpfe oder Stäube vorhan-

den sind oder vorhanden sein können! Es besteht Explosionsgefahr!

• Befestigen Sie keine Gegenstände an der Lötstation, decken Sie die

Lötstation niemals ab, es besteht Brandgefahr!

• Klopfen Sie Lötzinnreste an der Lötspitze nicht am Gehäuse der Löt-

station ab, dadurch wird der Lötkolben (Heizelement) und die Löststati-

on beschädigt.

• Die Lötstation darf nicht feucht oder nass werden. Wenn Sie einen

feuchten Schwamm zum Abstreifen der Lötspitze verwenden wollen,

so darf dieser nur in der entsprechenden Öffnung der Lötkolbenablage

eingelegt werden.

•

Verwenden Sie den Lötkolben niemals zum Aufheizen von Flüssigkeiten.

• Löten Sie niemals an Bauteilen oder Bauelementen, die unter Span-

nung stehen. Schalten Sie vorher immer die Spannungen ab.

Vorsicht! Beim Anfassen oder beim Löten an Kondensatoren (oder

ähnlichen Bauelementen) oder damit verbundenen Leitungen/Lei-

terbahnen kann es zu einem lebensgefährlichen elektrischen Schlag

kommen! Kondensatoren können auch noch Stunden nach dem Ab-

schalten der Betriebsspannung geladen sein!

• Je nach Werkstück bzw. Lötvorgang ist das Werkstück durch geeignete

Spannvorrichtungen zu ﬁxieren. Dadurch haben Sie beide Hände frei

für den Lötvorgang.

• Halten Sie Ihren Arbeitsplatz sauber.

• Arbeiten Sie nur bei ausreichender Beleuchtung des Arbeitsplatzes.

• Sorgen Sie während dem Löten für eine ausreichende Belüftung. Löt-

und Flussmitteldämpfe können gesundheitsschädlich sein.

• Nachdem Sie mit Lötzinn gearbeitet haben, waschen Sie Ihre Hände

gründlich ab. Dies gilt vor allem bei der Verwendung von bleihaltigem

Lötzinn.

Nehmen Sie Lötzinn nicht in den Mund, essen oder trinken Sie nicht

während der Lötarbeiten.

• Tragen Sie beim Löten geeignete Schutzkleidung und eine Schutzbril-

le. Flüssiges Lötzinn, Lötspritzer usw. können zu schweren Verbren-

nungen oder Augenschäden führen!

• Verwenden Sie beim Löten niemals Lötfette, Lötsäuren oder ähnliche

Hilfsmittel. Diese führen zu einer schlechten Lötstelle, außerdem kön-

nen sie die Lötspitze beschädigen. Setzen Sie vorzugsweise einen

Lötdraht mit Flussmittelseele (sog. Röhrenlot) ein.

• Greifen Sie beim Arbeiten mit dem Lötkolben nicht über die fühlbare

Griffbegrenzung am Lötkolben. Verbrennungsgefahr!

•

Löten Sie nur auf nicht-brennbaren Oberﬂächen. Achten Sie auf benach-

barte Materialien, da diese durch die Hitze beschädigt werden können.

• Stecken Sie den heißen Lötkolben immer in die Lötkolbenablage, wenn

der Lötkolben nicht benötigt wird.

• Wenn das Produkt bzw. das Netzkabel Beschädigungen aufweist, so

fassen Sie es nicht an, es besteht Lebensgefahr durch einen elektri-

schen Schlag!

Schalten Sie zuerst die Netzspannung für die Netzsteckdose ab, an

der das Produkt angeschlossen ist (zugehörigen Sicherungsautomat

abschalten bzw. Sicherung herausdrehen, anschließend FI-Schutz-

schalter abschalten, so dass die Netzsteckdose allpolig von der Netz-

spannung getrennt ist).

Ziehen Sie erst danach den Netzstecker aus der Netzsteckdose. Be-

treiben Sie das Produkt nicht mehr, sondern bringen Sie es in eine

Fachwerkstatt oder entsorgen Sie es umweltgerecht.

• Eine Wartung oder Reparatur darf nur durch einen Fachmann durchge-

führt werden.

• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem

kalten in einen warmen Raum gebracht wird. Das dabei entstehende

Kondenswasser kann unter Umständen das Produkt zerstören. Außer-

dem besteht Lebensgefahr durch einen elektrischen Schlag!

Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor

es angeschlossen und verwendet wird. Dies kann u.U. mehrere Stun-

den dauern.

• Vermeiden Sie folgende widrige Umgebungsbedingungen am Aufstel-

lungsort oder beim Transport:

- Staub oder brennbare Gase, Dämpfe oder Lösungsmittel

- starke Vibrationen, Stöße, Schläge

- starke Magnetfelder, wie in der Nähe von Maschinen oder Lautspre-

chern

• Trennen Sie das Produkt bei längerer Nichtbenutzung (z.B. Lagerung)

von der Stromversorgung, ziehen Sie den Netzstecker aus der Netz-

steckdose.

• Achten Sie beim Aufstellen des Produkts darauf, dass die Kabel nicht

geknickt oder gequetscht werden.

• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder

dem Fall aus bereits geringer Höhe wird es beschädigt.

• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr mög-

lich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbe-

absichtigten Betrieb zu sichern. Lassen Sie das Produkt anschließend

von einem Fachmann prüfen.

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich

ist, wenn:

- das Gerät sichtbare Beschädigungen aufweist,

- das Gerät nicht mehr arbeitet

das Gerät längere Zeit unter ungünstigen Verhältnissen gelagert wurde

- schwere Transportbeanspruchungen aufgetreten sind

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könn-

te für Kinder zu einem gefährlichen Spielzeug werden.

• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften

des Verbandes der gewerblichen Berufsgenossenschaften für elektri-

sche Anlagen und Betriebsmittel zu beachten.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung

nicht beantwortet werden, so wenden Sie sich bitte an uns oder an

einen anderen Fachmann.

Inbetriebnahme

• Entpacken Sie die Lötstation und kontrollieren alle Teile auf Beschädigungen. Be-

schädigte Teile dürfen nicht in Betrieb genommen werden.

• Stellen Sie den Ablageständer für den Lötkolben seitlich an die Lötstation.

• Stecken Sie den Lötkolben an der 5-poligen Buchse der Lötstation an. Der Ste-

cker passt nur polungsrichtig in die Buchse.

• Legen Sie den Lötkolben im Ablageständer ab. Beachten Sie, daß sich hierbei

langfristig die Metallschale des Ablageständers erwärmt.

• Plazieren Sie die Lötstation auf einer stabilen und unempﬁndlichen Fläche.

• Verbinden Sie den Netzstecker mit einer spannungsführenden Steckdose und

schalten die Lötstation am Netzschalter ein (I = EIN / 0 = AUS).

• Stellen Sie am Temperaturregler die gewünschte Lötspitzentemperatur ein (ca.

270 - 360 °C für bleihaltiges Lot).

• Alternativ können Sie die Temperatur auch über die Funktionstasten (PRESET

1-3) durch einfaches Drücken einstellen. Die Tasten sind mit folgenden Tempera-

turwerten vorprogrammiert:

PRESET 1 = 150 °C (standby)

PRESET 2 = 270 °C

PRESET 3 = 360 °C

Zum Wechsel einer Presetposition genügt ein kurzer Druck auf eine andere Taste.

Eine Presetposition wird durch eine Änderung am Temperaturregler verlassen.

Der Temperaturfühler ist prinzipbedingt im Heizelement integriert und

nicht in der wechselbaren Lötspitze.

Aus diesem Grund benötigt die Lötspitze noch etwas Zeit, sich auf die

eingestellte Temperatur aufzuheizen.

• Die Balkenanzeige (2) zeigt die Heizleistung des Lötkolbens. Die Anzahl der Bal-

ken nimmt ab, wenn die Solltemperatur erreicht wurde. Ist die Temperatur beim

Abregeln überschritten, so erlischt diese Anzeige bis die korrekte Temperatur wie-

der vorhanden ist.

Fassen Sie den Lötkolben nur am Griff an. Berühren Sie niemals die

heiße Lötspitze oder Hülse. Verbrennungsgefahr!

Legen Sie den Lötkolben beim Aufheizen und während den Lötpau-

sen immer in der Lötkolbenablage ab.

Achten Sie auf saubere Lötkontakte des Werkstücks.

• Verzinnen Sie die aufgeheizte Lötspitze mit Lot. Streifen Sie überschüssiges Lot

am am Trockenreiniger ab.

• Erhitzen Sie die Lötstelle und führen Lötzinn zu.

• Lassen Sie die Lötstelle abkühlen.

• Säubern Sie die Lötspitze nach jedem Lötvorgang am Trockenreiniger.

• Nach Beendigung der Lötarbeiten legen Sie den Lötkolben in der Ablage ab und

schalten die Lötstation am Betriebsschalter aus.

• Die Lötspitze nicht abfeilen, dadurch wird die Spitze zerstört.

Nach Gebrauch Lötkolben abkühlen lassen.

Nicht in Wasser eintauchen.

Altri manuali per ST50-D

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali TOOLCRAFT Pistola per saldatura

TOOLCRAFT

TOOLCRAFT LSL-951 Manuale utente

TOOLCRAFT

TOOLCRAFT 1389204 Manuale utente

TOOLCRAFT

TOOLCRAFT TO-4861965 Manuale utente

TOOLCRAFT

TOOLCRAFT ZD-723N 1089315 Manuale utente

TOOLCRAFT

TOOLCRAFT 2248468 Manuale utente

TOOLCRAFT

TOOLCRAFT 58 82 26 Manuale utente

TOOLCRAFT

TOOLCRAFT 2269448 Manuale utente

TOOLCRAFT

TOOLCRAFT ZD-8908 Manuale utente

TOOLCRAFT

TOOLCRAFT AT 850D Manuale utente

TOOLCRAFT

TOOLCRAFT ST50-A Manuale utente

TOOLCRAFT

TOOLCRAFT TPS-200 Manuale utente

TOOLCRAFT

TOOLCRAFT ST50-D Manuale utente

TOOLCRAFT

TOOLCRAFT ZD-10Y Manuale utente

TOOLCRAFT

TOOLCRAFT ZD-8916 Manuale utente

TOOLCRAFT

TOOLCRAFT 1488529 Manuale utente

TOOLCRAFT

TOOLCRAFT ZD-8922 Manuale utente

TOOLCRAFT

TOOLCRAFT ST-50A Manuale utente

TOOLCRAFT

TOOLCRAFT LTB-911A Manuale utente

TOOLCRAFT

TOOLCRAFT ST50-D Manuale utente

TOOLCRAFT

TOOLCRAFT 2176658 Manuale utente

TOOLCRAFT

TOOLCRAFT AT850B Manuale utente

TOOLCRAFT

TOOLCRAFT ST-100D SE Manuale utente

Manuali Pistola per saldatura popolari di altre marche

Bakon

Bakon 3200 Manuale utente

Proxxon

Proxxon Gaslotset MGS Manuale utente

jbc

jbc SFR-A Manuale utente

jbc

jbc CL8010 Manuale utente

HAKO

HAKO FX-8804 Manuale utente

SATA

SATA 02002A Manuale utente

Velleman

Velleman HRJA151 Manuale utente

Weller

Weller WSM 1 Manuale utente

Vishay Precision Group

Vishay Precision Group Micro-Measurements Mark V Istruzioni di montaggio

ersa

ersa i-CON 1V Manuale utente

Hakko Electronics

Hakko Electronics FX-100 Manuale utente

Weller

Weller WAD 101 Manuale utente

Weller

Weller WXD 2 Manuale utente

AlienTek

AlienTek T100 Manuale utente

Atten

Atten ATETOOL AT-689A Manuale utente

Surtek

Surtek 112554 Dimensioni e guida di installazione

Parkside

Parkside PLBS 30 A1 Manuale utente

BlackJack SolderWerks

BlackJack SolderWerks BK8000 Manuale utente
