PIŁA KĄTOWA Z UKOSEM

10A035

Uwaga! Przed przystąpieniem do użytkowania

piły należy zapoznać się z niniejszą instrukcją

i zachować ją do dalszego wykorzystania

w przyszłości.

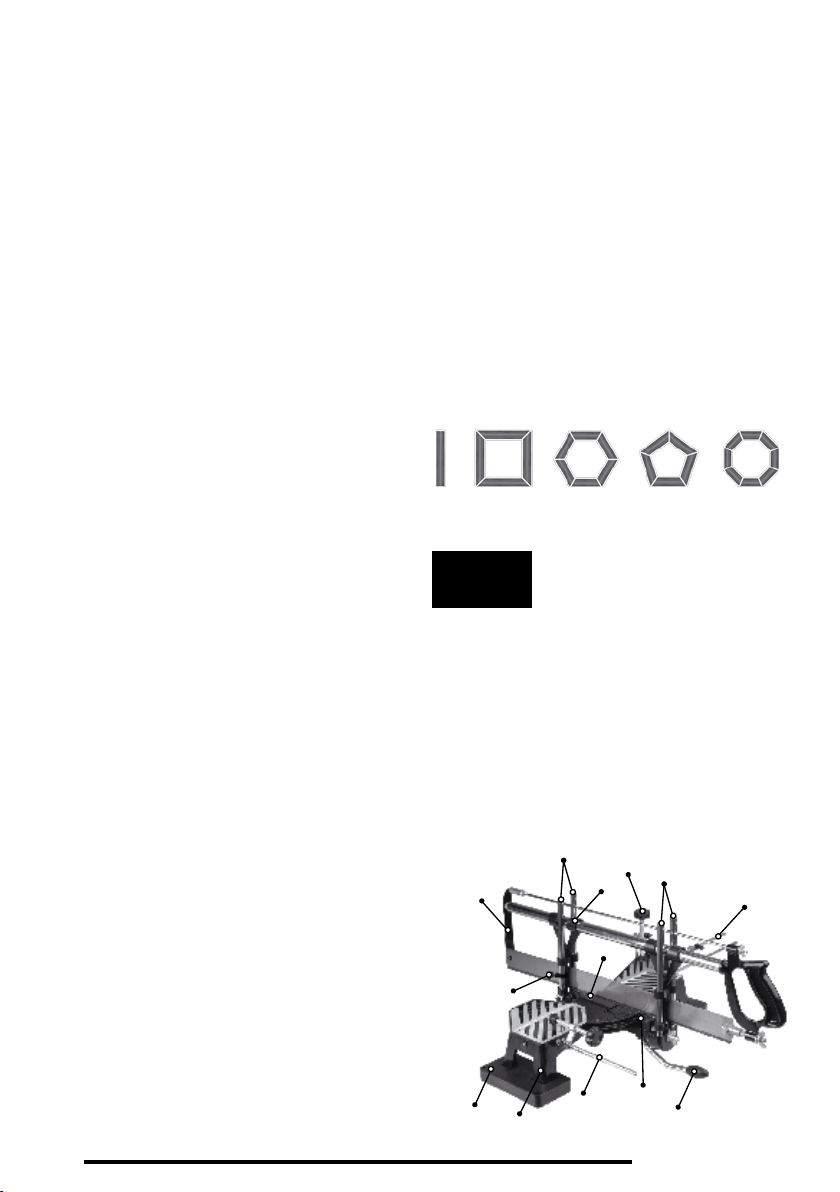

Ogólny widok piły i elementy jej budowy

Rama piły z naciągniętym brzeszczotem do1.

ogólnego użytku

Tuleje prowadzące2.

Dwa pierścienie i wkręty regulacji głębokości3.

cięcia

Regulowany odbój długości4.

Wkręty mocujące i centralny sworzeń obrotu5.

Aluminiowy stół piły kątowej6.

Trzpienie prowadzące7.

Dźwignia ustawienia kąta przecinania8.

(płaszczyzna pozioma)

Dwa zaciski do mocowania materiału9.

obrabianego

Stopa podstawy piły10.

Wskaźnik ustawienia kąta11.

Zachować ostrożność przy manipulowaniu i

montażu brzeszczota.

Upewnić się czy materiał obrabiany jest odpowiednio

zamocowany w odpowiednim położeniu i czy

właściwie jest ustawiona głębokość cięcia, na

pożądany wymiar.

Upewnić się czy brzeszczot piły jest ustawiony

pod pożądanym kątem w stosunku do materiału

obrabianego.

Uwaga: Dla uzyskania najlepszej skuteczności należy

brzeszczot utrzymywać poziomo. Przy pracy piłą nie

wolno jej przeciążać.

Instrukcja montażu piły

Przymocować dwie stopy podstawy (10) do1.

aluminiowego stołu piły kątowej (6) wykorzystując

cztery wkręty.

Ustawić w położeniu środkowym dźwignię2.

ustawienia kąta przecinania (8) w części dolnej

aluminiowego stołu piły kątowej (6).

Posługując się młotkiem drewnianym, lub z3.

zakończeniem plastikowym, wsunąć centralny

sworzeń obrotu (5) przez dźwignię ustawienia

kąta cięcia (8) w otwór w stole piły kątowej (6).

Wkręcić dwa wkręty mocujące centralny sworzeń4.

obrotu (5) w stół piły kątowej (6) ustalając

położenie centralnego sworznia obrotu (5).

Sworzeń pełni rolę osi, powalając na kątowe

przemieszczanie dźwigni po łuku, co pozwala na

łatwe ustawianie pożądanego kąta przecinania.

Zamontować wskaźnik ustawienia kąta (11)5.

na zespole dźwigni regulacji kąta przecinania

(8) poprzez umieszczenie dwóch kołków

plastikowych, wystających u dołu wskaźnika

kąta (11), w otworach, znajdujących się na górze

dźwigni ustawienia kąta przecinania.

Zamontować trzpień prowadzący (7).6.

Nasunąć dwa pierścienie regulacji głębokości7.

cięcia (3), jeden na przednią, a drugi na tylną część

każdego z zespołów trzpieni prowadzących (7).

Zamocować ramę piły z brzeszczotem (1) do stołu8.

piły kątowej (6), nasuwając tuleje przesuwne (2)

na trzpienie prowadzące (7).

Regulacja kąta przecinania (płaszczyzna pozioma)

i głębokości cięcia

Aby dokonać ustawienia kąta przecinania należy•

unieść dźwignię regulacji kąta przecinania

(8) i przesunąć na bok, aż do uzyskania

odpowiedniego położenia kątowego. W dolnej

części stołu piły kątowej (6) znajduje się szereg

wgłębień, z którymi odpowiednio zazębia

się dźwignia. Wgłębienia są usytuowane pod

najczęściej wykorzystywanymi kątami, co ułatwia

szybkie ustawienie pożądanego położenia.

Możliwe jest także ustawianie pod dowolnie

wybranym kątem, ale wówczas nie należy

oczekiwać zazębienia się dźwigni z którymś z

zagłębień.

Przewidziano dwa zaciski (9), służące do ustalenia•

położenia materiału obrabianego, w czasie

przecinania. Należy wkręcić trzpień zacisku w

jeden z otworów stołu piły kątowej (6) i dokręcić

3TOPEX.PL

nakrętkę ustalającą. Przy mocowaniu materiału

trzeba posługiwać się pokrętłem mocującym.

Zaciski (9) można mocować z każdej strony, w

przedniej części stołu, w położeniu poziomym

lub w czterech położeniach pionowych, w tylnej

części stołu.

Regulowany odbój długości (4) można mocować•

z każdego końca stołu piły kątowej, co pozwala

na szybkie odcinanie wielu kawałków materiału,

o tej samej długości.

Posługującsiępierścieniami (3)przymocowanymi•

do trzpieni prowadzących można regulować

głębokość cięcia. Aby tego dokonać trzeba

poluzować wkręt w obudowie pierścienia, a

następnie unieść lub opuścić ją na odpowiednią

wysokość. Na koniec trzeba dokręcić wkręty

(uważać, aby nie przeciążyć wkrętów).

Możliwedo uzyskania ustawieniakątaprzecinania

(z wykorzystaniem wgłębień w stole piły)

90o45o36o30o22,5o

Dystrybutor:

Grupa Topex Sp. z o.o. Sp.k.

ul. Pograniczna 2/4, 02-285 Warszawa

tel. 22 57 30 300

fax. 22 57 30 400

MITRE SAW

10A035

Note! Before the mitre saw is used, make sure to

read this instruction manual and keep it for future

reference.

General view of the mitre saw and its design

Saw frame with a saw blade fastened for general1.

application

Guiding sleeves2.

Two rings and screws for sawing depth3.

adjustment

Adjustable length stop4.

Fastening screws and central pivot5.

Aluminium mitre saw table6.

Guiding pins7.

Sawing angle adjustment lever (horizontal8.

plane)

Two clamps for fastening of a workpiece9.

Saw base foot10.

Angle setting indicator11.

Before operation

Before the mitre saw is operated, check the saw

blade for correct tension. If it is necessary, tighten

the saw blade using the wing nut (do not to

overtighten). When the saw blade is replaced, make

sure its toothed side faces downward and teeth

point the handle.

4TOPEX.PL

Caution should be exercised, when a saw blade is

operated and installed.

Make sure the workpiece is correctly fastened in

a proper position and the sawing depth is set to a

require dimension. Make sure the saw blade is set at

a required angle to the workpiece.

Note: In order to obtain the highest eciency, the

saw blade must be held vertically. Do not overload

the mitre saw.

Installation instructions of the mitre saw

Fasten the two base feet (10) to the aluminium1.

table of the mitre saw (6) using four screws.

Set the sawing angle adjustment level to the2.

centre setting (8) in the lower section of the

aluminium table (6) of the mitre saw.

Using a wooden or plastic mallet, slide the3.

centre pivot (5) through the sawing angle

adjustment lever (8) into the mitre saw table

hole (6).

Screw the two fastening screws of the centre4.

pivot (5) into the mitre saw table (6) setting the

position of the centre pivot (5). The pivot acts as

an axis allowing for angular displacement of the

lever on the arc to easily set a required sawing

angle.

Install the angle setting indicator (11) on the5.

sawing angle adjustment lever assembly (8)

by inserting two plastic pins protruding from

the bottom of the angle indicator (11) in the

holes located at the top of the sawing angle

adjustment angle.

Install the guiding pin assemblies (7) to the6.

sawing angle adjustment lever (8). Half of the

inclination pin (13) is located at the

Slide two sawing depth adjustment rings (3),7.

one on the front and the other on the rear part

of each of the guiding pin assemblies (7).

Fasten the saw frame with the saw blade (1) to8.

the mitre saw table (6), sliding the sleeves (2)

onto the guiding pins (7).

The adjustment of sawing angle (horizontal plane)

and sawing depth

In order to set the sawing angle, raise the•

sawing angle adjustment lever (8) and move

it sideways, until a required angle position is

obtained. A number of recesses are located in

the bottom part of the mitre saw (6), which the

lever meshes with. The recesses are located

under the most frequently used angles, which

allows for quick setting of a required position.

The mitre saw can also be set at any angle,

but the lever does not mesh with any of the

recesses.

Two clamps are provided (9) to set the•

workpiece position during sawing. Screw in

the clamp pin into one of the mitre saw table

holes (6) and tighten the retaining nut. When

the workpiece is fastened, the fastening knob

must be used. Clamps (9) can be fastened from

any side, in the front part of the table, in the

horizontal position or in four vertical positions

and in the rear part of the table.

The adjustable length stop (4) can be fastened•

from any mitre saw table end, which allows

for quick sawing of any workpiece of the same

length.

The sawing depth can be adjusted using the•

rings (3) fastened to the guiding pins. In order to

do so, loosen the screw in the ring casing, and

then raise or lower it to a required height. The

screws must be tightened afterwards (do not

overtighten the screws).

Available sawing angles (using recesses in the

mitre saw table)

90o45o36o30o22,5o

СТУСЛО-ПИЛА, УГЛОВОЕ

10A035

Внимание! Перед началом эксплуатации

пилы следует ознакомиться с настоящей

инструкцией и сохранить ее для дальнейшего

использования.

Общий вид пилы и ее составляющие элементы

TOPEX.PL

1. Рама пилы с натянутым полотном общего назначения

8. Рычаг для регулировки угла распила

(горизонтальная плоскость)

2. Направляющие втулки 9. Два зажима для закрепления

обрабатываемого материала

3. Два кольца и винты для регулировки глубины реза

10. Ножка основания пилы

4. Регулируемый ограничитель длины 11. Шкала регули-

ровки угла

5. Крепежные болты и центральный поворотный болт

6. Алюминиевый стол стусло-пилы 7. Направляющие

пальцы

Перед началом эксплуатации

Перед началом работы следует проверить, натянуто

ли полотно пилы. Если необходимо – следует натянуть

полотно при помощи гайки-барашка (осторожно, чтобы

не перетянуть). Во время замены полотна необходимо

следить, чтобы сторона с зубьями располагалась снизу,

а зубья были направлены в сторону по направлению от

ручки.

Необходимо соблюдать осторожность при

работе с полотном и во время его установки.

Необходимо убедиться, надлежащим ли образом закреп-

лен в нужном положении обрабатываемый материал,

и правильно ли отрегулирована на нужную величину

глубина реза.

Необходимо убедиться, что полотно пилы установлено

под нужным углом по отношению к обрабатываемому

материалу.

Внимание: Для достижения максимальной эффектив-

ности полотно необходимо располагать в горизонталь-

ном положении. При работе нельзя перегружать пилу.

Инструкция по установке пилы

1. Прикрепить две ножки основания (10) к алюминиево-

му столу стусло-пилы (6) при помощи четырех болтов.

2. Рычаг регулировки угла распила (8) установить в

центральном положении в нижней части алюминиевого

стола стусло-пилы (6).

3. При помощи киянки или молотка с пластмассовым

бойком забить центральный поворотный шкворень

(5), вставленный через рычаг установки угла реза (8) в

отверстие в столе стусло-пилы (6).

4. Закрутить два болта, крепящие центральный поворот-

ный шкворень (5) в стол стусло-пилы (6), фиксируя тем

самым положение центрального поворотного шкворня

(5). Шкворень выполняет функцию оси, обеспечивая уг-

ловое перемещение рычага по дуге, что в свою очередь

позволяет легко установить требуемый угол распила.

5. Закрепить указатель регулировки угла (11) на узле

рычага регулировки угла распила (8) посредством

расположения двух пластмассовых штырей, выступаю-

щих снизу шкалы регулировки угла (11), в отверстиях,

расположенных в верхней части рычага регулировки

угла распила.

6. Закрепить один из направляющих пальцев (7) 8. При-

крепить раму пилы с полотном (1) к столу стусло-пилы

(6), надвигая переставные втулки (2) на направляющие

пальцы (7).

Регулировка угла распила (горизонтальная

плоскость) и глубины реза

•Чтобыотрегулироватьуголраспиланеобходимо

поднять рычаг регулировки угла распила (8) и пере-

местить в сторону, до получения требуемого углового

положения. В нижней части стола стусло-пилы (6) сделан

ряд углублений, с которыми соответственно сцепляется

рычаг. Углубления расположены под наиболее часто

используемыми углами, что обеспечивает быструю ре-

гулировку нужного положения. Также можно установить

произвольно выбранный угол, однако тогда зацепления

рычага с каким-либо углублением не произойдет.

•Предусмотреныдвазажима(9),предназначенныедля

фиксации положения обрабатываемого материала во

время распила.

Необходимо вкрутить зажимной штифт в одно из отвер-

стий стола стусло-пилы (6) и затянуть стопорную гайку.

При закреплении материала необходимо использо-

вать крепежную поворотную ручку. Зажимы (9) можно

крепить с любой стороны, в передней части стола, в

горизонтальном положении или в четырех вертикаль-

ных положениях, в задней части стола.

•Регулируемыйограничительдлины(4)можноустано-

вить с любого конца стола стусло-пилы, что позволяет

быстро отрезать большое количество кусков материала

одинаковой длины.

•Припомощиколец(3),прикрепленныхкнаправляю-

щим пальцам, можно регулировать глубину реза. Для

этого необходимо ослабить винт в корпусе кольца, затем

поднять или опустить на требуемую высоту. На конец

следует затянуть винты (необходимо следить, чтобы не

перетянуть винты).

Возможна регулировка угла распила (при

помощи углублений в столе пилы)

90o45o36o30o22,5o

SEGA TAGLIACORNICI

10A035

Attenzione! Prima di utilizzare la sega tagliacornici

leggere con attenzione il presente manuale, che

va conservato per utilizzi futuri.

Vista generale della sega tagliacornici e dei suoi

elementi

6TOPEX.PL

Telaio della sega con lama tesa per uso generale1.

Manicotti di guida2.

Due anelli con viti di regolazione della3.

profondità di taglio

Fermapezzo per regolazione di lunghezza4.

Viti di ssaggio e perno centrale di rotazione5.

Tavolo in alluminio della sega tagliacornici6.

Aste di guida7.

Leva di regolazione dell’angolo di taglio (piano8.

orizzontale)

Due morsetti per fermare il materiale in9.

lavorazione

Piedino della base10.

Indicatore di regolazione dell’angolo11.

Prima dell’utilizzo

Prima di iniziare il lavoro controllare che la lama

della sega sia tesa. Se necessario tendere la lama

mediante il dado a farfalla (facendo attenzione a

non tenderla eccessivamente). Sostituendo la lama

fare attenzione che il lato con i denti sia rivolto

verso il basso e che i denti siano rivolti verso la parte

opposta all’impugnatura.

Operare con prudenza durante la manipolazione

e il montaggio della lama.

Assicurarsi che il materiale in lavorazione sia ben

ssato nella posizione corretta, e che sia stata

regolata correttamente la profondità di taglio, al

valore desiderato. Assicurarsi che la lama della sega

sia regolata con l’angolo desiderato rispetto al

materiale in lavorazione.

Attenzione: Per ottenere maggiore ecacia bisogna

mantenere orizzontale la lama. Non sovraccaricare la

sega tagliacornici durante il lavoro.

Istruzioni di montaggio della sega tagliacornici

Fissare i due piedini della base (10) al tavolo in1.

alluminio della sega tagliacornici (6) utilizzando

quattro viti.

Posizionare in posizione centrale la leva di2.

regolazione dell’angolo di taglio (8) nella parte

inferiore del tavolo in alluminio della sega

tagliacornici (6).

Utilizzando un martello in legno o con terminali3.

in plastica far entrare il perno centrale di

rotazione (5) attraverso la leva di regolazione

dell’angolo di taglio (8) nel foro nel tavolo della

sega tagliacornici (6).

Avvitare le due viti di ssaggio del perno4.

centrale di rotazione (5) nel tavolo della sega

tagliacornici (6), ssando la posizione del perno

centrale di rotazione (5). Il perno svolge il ruolo

di asse di rotazione, permettendo di ruotare ad

arco la leva e di regolare facilmente l’angolo di

taglio desiderato.

Montare l’indicatore di regolazione dell’angolo5.

(11) sul complesso della leva di regolazione

dell’angolo di taglio (8) mediante l’inserimento

dei due tasselli in plastica, che sporgono sotto

all’indicatore dell’angolo (11), nei fori che si

trovano sopra la leva di regolazione dell’angolo

di taglio.

Fissare complessi di aste di guida (7)6.

Inserire i due anelli di regolazione della7.

profondità di taglio (3), uno sullo parte anteriore

e uno sulla parte posteriore di ogni complesso

di aste di guida (7).

Fissare il telaio della sega con la lama (1) al8.

tavolo della sega tagliacornici (6), inserendo i

manicotti scorrevoli (2) sulle aste di guida (7).

Regolazione dell’angolo di taglio (piano

orizzontale) e della profondità di taglio

Per regolare l’angolo di taglio bisogna sollevare•

la leva di regolazione dell’angolo di taglio

(8) e farla scorrere di lato, no ad ottenere la

posizione angolare desiderata. Nella parte

inferiore del tavolo della sega tagliacornici (6) vi

è una serie di intagli sui quali si aggancia la leva.

Tali intagli sono in corrispondenza degli angoli

utilizzati più frequentemente, per facilitare la

rapida regolazione dell’angolo desiderato. E’

possibile regolare anche un angolo liberamente

scelto, ma in tal caso non bisogna aspettarsi che

la leva si agganci ad uno degli intagli.

Sono stati previsti due morsetti (9) per ssare la•

posizione del materiale in lavorazione durante

il taglio. Bisogna avvitare l’asta del morsetto in

uno dei fori del tavolo della sega tagliacornici

(6) e serrare il dado di regolazione. Fissando il

materiale bisogna utilizzare il dado di ssaggio.

I morsetti (9) possono essere ssati su ogni lato,

nella parte anteriore del tavolo, in posizione

orizzontale, oppure in quattro posizioni verticali,

nella parte posteriore del tavolo.

7TOPEX.PL

Il fermapezzo per regolazione di lunghezza•

(4) può essere ssato da ogni lato della sega

tagliacornici, e permette di tagliare rapidamente

molti pezzi di materiale della stessa lunghezza.

Utilizzando gli anelli (3) ssati alle aste di guida•

è possibile regolare la profondità di taglio.

Per farlo bisogna allentare le viti degli anelli

e sollevarli o abbassarli all’altezza opportuna.

Successivamente bisogna serrare le viti (fare

attenzione a non forzarle).

Angoli di taglio che possono essere ottenuti

(utilizzando gli intagli nel tavolo della sega

tagliacornici)

90o45o36o30o22,5o

TOPEX.PL

Indice

Lingue:

Altri manuali Topex Sega

Topex

Topex 10A055 Manuale utente

Manuali Sega popolari di altre marche

RIDGID

RIDGID BS1400 Manuale utente

ATIKA

ATIKA BWS 400-2 Manuale utente

RGC

RGC FS20 Manuale utente

Makita

Makita M2300 Manuale utente

IMET Spa

IMET Spa BASIC 300 PLUS SHI Manuale utente

IMET Spa

IMET Spa SIRIO 370 AF-E Manuale utente

Optimum

Optimum OPTisaw CS 275 Manuale utente

Makita

Makita BPB180 Manuale utente

Stihl

Stihl MS 462 C-M Manuale utente

AEG

AEG TS 250 K Manuale utente

Meec tools

Meec tools 004665 Manuale utente

Makita

Makita LS1018L Manuale utente

Ryobi

Ryobi RCS1400 Manuale utente

DeWalt

DeWalt DCS391 Manuale utente

Sealey

Sealey SA72 Manuale utente

skilsaw

skilsaw SPT88 Istruzioni per il montaggio

Urrea

Urrea SI810 Dimensioni e guida di installazione

EINHELL

EINHELL BKG 210/1 Manuale utente
