Commencer par raccorder l’adaptateur TEOC 110 au routeur ADSL
Notice d’installation
1.
Raccorder l’adaptateur TEOC 110 à votre
routeur ADSL en utilisant le câble Ethernet
fourni en branchant l’une des sorties Ethernet
disponible de votre modem/routeur ADSL à la
prise Ethernet du TEOC 110.
2.
Raccorder le câble ou le connecteur d’arrivée
du signal d’antenne (depuis la prise d’arrivée
ou le répartiteur) au connecteur marqué ‘RF’ du
TEOC 110.
3.
Raccorder la sortie marquée ‘RF + @’ du TEOC
110 à l’entrée antenne de votre téléviseur.
4.
Enfin brancher la prise jack de l’adaptateur
secteur dans l’entrée d’alimentation du TEOC
110 et ensuite insérer l’adaptateur secteur dans
une prise secteur.
Le signal Ethernet est maintenant modulé
sur le câble coaxial et envoyé vers toutes
les prises TV disponibles et raccordées sur
le même réseau coaxial au sein du domicile
permettant ainsi un accès Ethernet à tout point
de réception sur lequel vous brancherez un
adaptateur TEOC 110. La technologie utilisée
par le TEOC 110 (MoCA®) permet aux signaux
Ethernet de cohabiter avec les signaux TV sur
le même câble coaxial.
Brancher un TEOC 110 additionnel à un
autre point du domicile là où le signal
Ethernet est souhaité
1.
Raccorder un câble coaxial depuis la prise
d’arrivée du signal vers le connecteur marqué
‘RF+@’de l’adaptateur TEOC 110. Puis faire
un rac-cordement entre le connecteur marqué
‘RF’ de l’adaptateur du TEOC 110 et l’entrée
antenne de votre téléviseur.
2.
Brancher le cordon Ethernet fourni entre le
connecteur Ethernet du TEOC 110 et l’appareil
ayant besoin d’une connexion Internet (Smart
TV, Console de jeu, etc.)
3. Enfin brancher la prise jack de l’adaptateur
secteur dans l’entrée d’alimentation du TEOC
110 et ensuite insérer l’adaptateur secteur dans
une prise secteur.
La section ci-dessous vous donnera la
raison de l’information pour laquelle les
voyants lumineux (DEL) présents sur le TEOC
110 doivent ou non être allumés. Une fois
l’adaptateur allumé il va se configurer de
manière autonome. Il n’y a aucun réglage à
effectuer ni sur l’adaptateur TEOC 110, ni sur
votre modem/routeur ADSL.

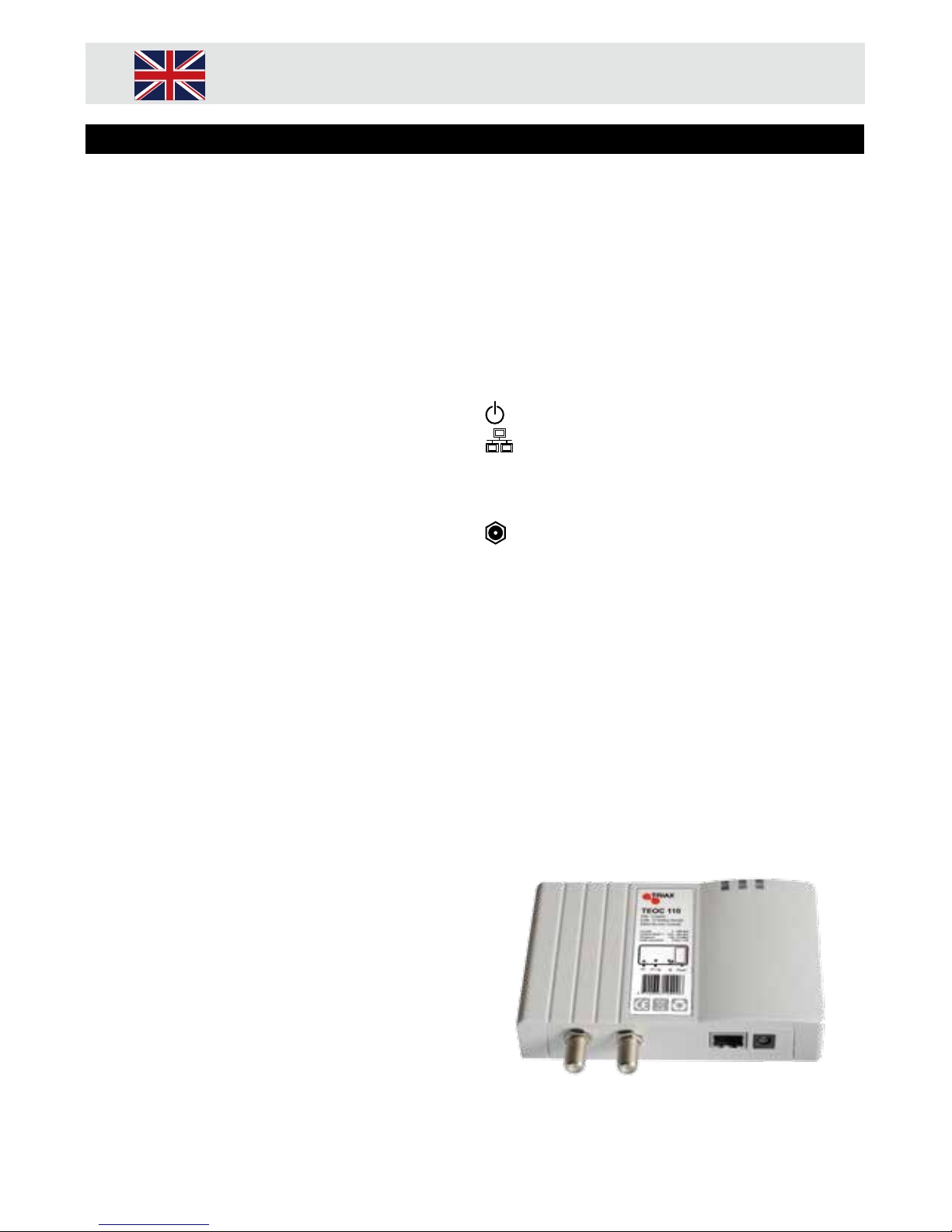

Voyants lumineux.
Produit en
marche DEL Bleue allumée
Réseau Vert = 100Mbps
Orange = votre adaptateur
est raccordé à une
interface gigabit
Ethernet.
Transmission
MoCA®Orange = deux adaptateurs
TEOC 110 sont appairés.
Les voyants lumineux vont clignoter si les
adaptateurs TEOC 110 sont raccordés à
Internet et communiquent entre-eux.
Remarque:
L’utilisation des adaptateurs TEOC 110 n’est
possible que sur des câbles coaxiaux qui
véhiculent uniquement des signaux terrestres
(DVB-T). Ils ne peuvent pas être utilisés sur des
câbles coaxiaux qui véhi-culent des signaux
satellites (DVB-S) ou des signaux terrestres et
satellite (DVB-S et DVB-T).
