Tripp Lite SRWBLCPLR Manuale utente
1

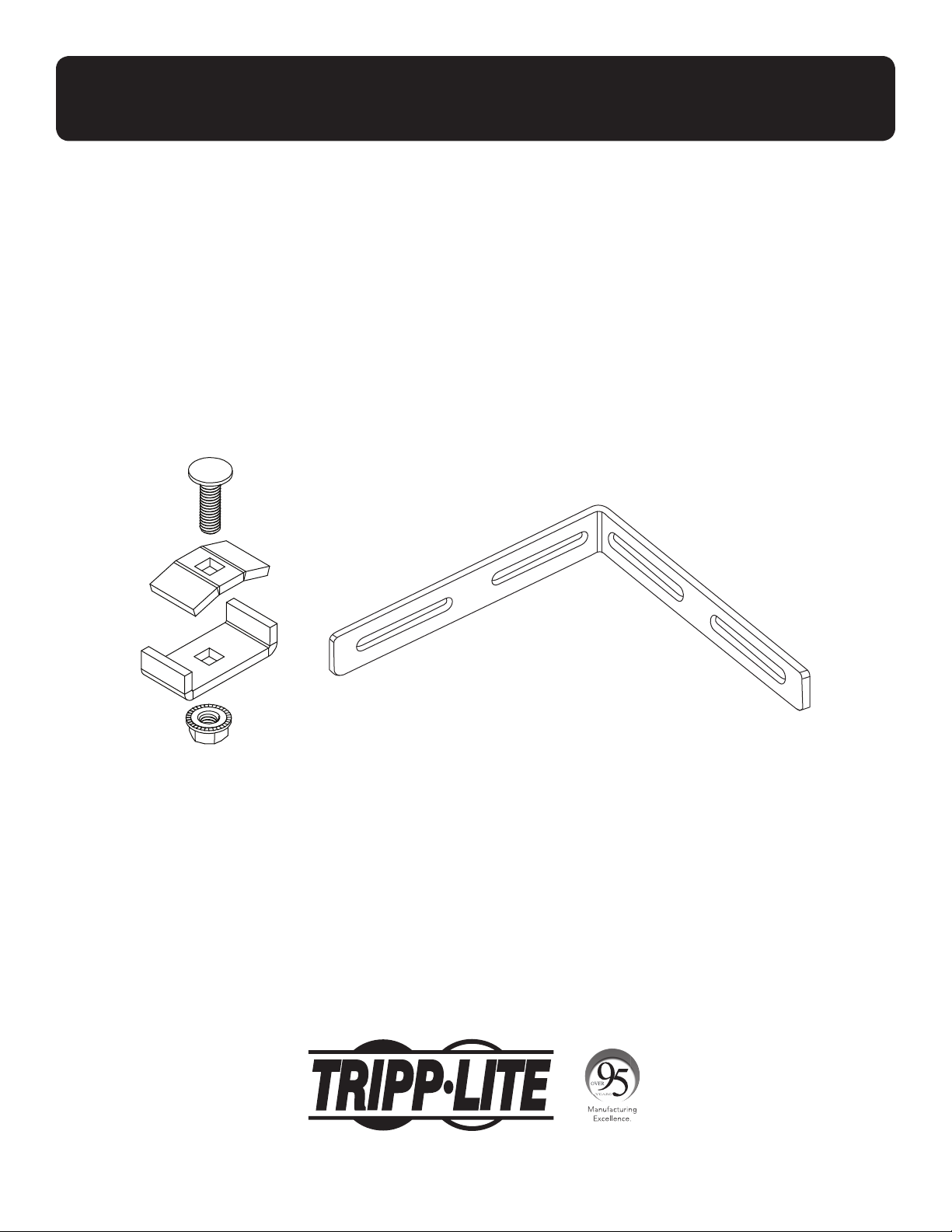

Installation Guide
L-Connector Kit for
SRWB Wire Basket Cable Trays
Model:
SRWBLCPLR
1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support
Copyright © 2019 Tripp Lite. All rights reserved.
Español 5 • Français 9 • Русский 13
2
Parts List
Assembly
Wire Tray Configuration
2 x 1 x For instructions on cutting and fabricating wire
basket trays, please refer to the documentation
included with the SRWB Wire Baskets
(sold separately).
This section provides wire tray cutting patterns and
configuration instructions. For the sectional views shown for
each wire tray model, the wires in the red portions should be
cut and wires in the black portions should remain intact (see
example below).
Uncut
Wires
Cut Wires
T-Junctions
6" (150mm) Wire Basket Model(s): SRWB6210STR, SRWB6410STR
12" (300mm) Wire Basket Model(s): SRWB12210STR, SRWB12410STR
18" (457mm) Wire Basket Model: SRWB18410STR
3
Assembly
90° Bends
6" (150mm) Wire Basket Model(s): SRWB6210STR, SRWB6410STR
12" (300mm) Wire Basket Model(s): SRWB12210STR, SRWB12410STR
18" (457mm) Wire Basket Model: SRWB18410STR
4
1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support
19-07-399 93-39D5_RevA
Assembly
90° Junctions
6" (150mm) Wire Basket Model(s): SRWB6210STR, SRWB6410STR
12" (300mm) Wire Basket Model(s): SRWB12210STR, SRWB12410STR
18" (457mm) Wire Basket Model: SRWB18410STR
5
Guía de Instalación
Juego de Conector en L para
Bandejas para Cableado de
Canastilla de Alambre SRWB
Modelo:
SRWBLCPLR
1111 W. 35th Street, Chicago, IL 60609 EE. UU. • En la dirección de correo electrónico www.tripplite.com/support
Copyright © 2019 Tripp Lite. Todos los derechos reservados.
English 1 • Français 9 • Русский 13
6
Lista de Partes
Ensamble
Configuración de la Bandeja de Alambre
2 x 1 x
Para ver instrucciones sobre el corte y fabricación
de bandejas de canastilla de alambre, consulte
la documentación incluida con las Canastillas de
Alambre SRWB (vendidas por separado).
Esta sección proporciona patrones de corte e instrucciones
de configuración para bandejas de alambre. Para las vistas
seccionales mostradas para cada modelo de bandeja de
alambre, los alambres en las porciones rojas deben cortarse
y los alambres en las porciones negras deben permanecer
intactos (véase el ejemplo a continuación).
Alambres
No Cortados
Alambres Cortados
Uniones en T
Modelo(s) de Canastilla de Alambre de 150 mm [6"]: SRWB6210STR, SRWB6410STR
Modelo(s) de Canastilla de Alambre de 300 mm [12"]: SRWB12210STR, SRWB12410STR
Modelo de Canastilla de Alambre de 457 mm [18"]: SRWB18410STR
7
Ensamble
Curvas a 90°
Modelo(s) de Canastilla de Alambre de 150 mm [6"]: SRWB6210STR, SRWB6410STR
Modelo(s) de Canastilla de Alambre de 300 mm [12"]: SRWB12210STR, SRWB12410STR
Modelo de Canastilla de Alambre de 457 mm [18"]: SRWB18410STR
8
1111 W. 35th Street, Chicago, IL 60609 EE. UU. • www.tripplite.com/support
19-07-399 93-39D5_RevA
Ensamble
Uniones a 90°
Modelo(s) de Canastilla de Alambre de 150 mm [6"]: SRWB6210STR, SRWB6410STR
Modelo(s) de Canastilla de Alambre de 300 mm [12"]: SRWB12210STR, SRWB12410STR
Modelo de Canastilla de Alambre de 457 mm [18"]: SRWB18410STR
9
Guide d'installation
Trousse de connecteur en L
pour tablette à câbles pour
panier métallique SRWB
Modèle :
SRWBLCPLR
1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support
Droits d'auteur © 2019 Tripp Lite. Tous droits réservés.
English 1 • Español 5 • Русский 13
10
Liste des pièces
Assemblage
Configuration de la tablette métallique
2 x 1 x Pour des instructions sur la coupe et la
fabrication des plateaux pour panier métallique,
consulter la documentation incluse avec les
paniers métalliques SRWB (vendus séparément).
Cette section fournit des modèles de coupe et des
instructions de configuration pour la tablette métallique. Pour
la vue en coupe illustrée pour chaque modèle de tablette
métallique, les fils dans les sections rouges doivent être
coupés et les fils dans les sections noires doivent demeurer
intacts (consulter l'exemple ci-dessous).
Fils non
coupés
Fils coupés
Jonctions en T
Modèles de panier métallique de 150 mm (6 po) : SRWB6210STR, SRWB6410STR
Modèles de panier métallique de 300 mm (12 po) : SRWB12210STR, SRWB12410STR
Modèle de panier métallique de 457 mm (18 po) : SRWB18410STR
