Tripp Lite ISOBAR6ULTRAHG Manuale utente

Owner’s Manual

1111 W. 35th Street Chicago, IL 60609 USA

Customer Support: (773) 869-1234 • www.tripplite.com

Important Safety Instructions 2

Quick Installation 2

Troubleshooting 3

Specifications 4

Warranty 4

Isobar®

Model: ISOBAR6ULTRAHG

Premium Surge Suppressor (120V)

Español 5

Français 9

200301011 Smart 2200-3000 owners manual.qxd 2/7/2003 3:52 PM Page 1

• Do not use with life support appliances if a malfunction or failure could cause failure or

significantly alter the performance of the life-support device. Do not use in the presence

of a flammable anaesthetic mixture with air, oxygen or nitrous oxide.

• Install your surge suppressor indoors, away from excess moisture, heat and dust.

• Connect your surge suppressor to a three-wire, grounded AC power outlet. Do not

remove or modify the ground pin of the surge suppressor's plug. Do not use two-prong

adapters with the surge suppressor's plug.

• Your surge suppressor does not require maintenance. Do not open your surge suppressor

for any reason. There are no user-serviceable parts inside.

Important Safety Instructions

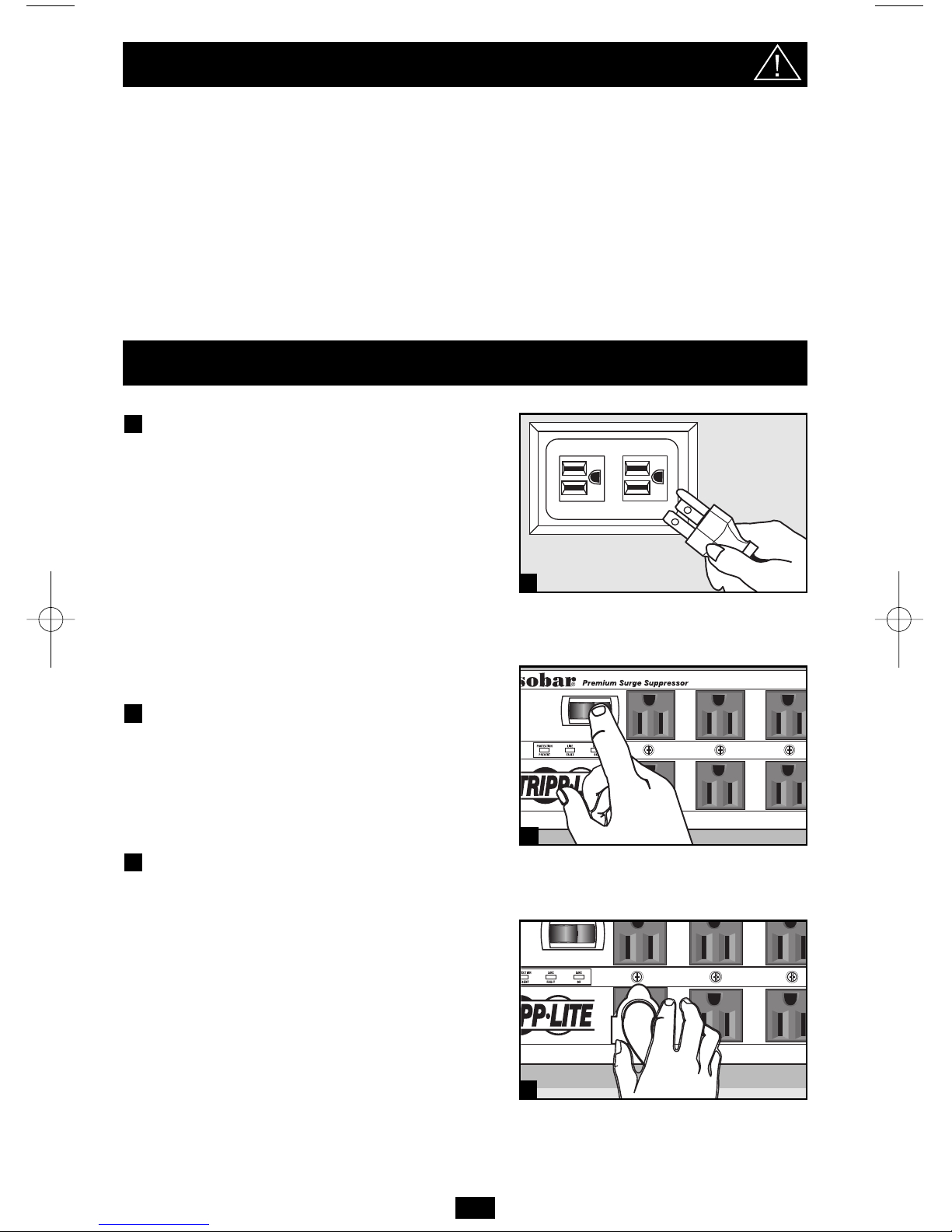

Quick Installation

Plug surge suppressor into

a three-wire, grounded 120V

electrical outlet.

The surge suppressor cannot provide full

protection unless it is plugged into a properly

wired and grounded outlet. The

ISOBAR6ULTRAHG features a hospital

grade plug and outlets. Grounding reliability

can only be achieved when the

ISOBAR6ULTRAHG is connected to an

equivalent grounded receptacle marked

"Hospital-Only" or "Hospital-Grade."

Flip surge suppressor's ON

- OFF switch ON (switch will

light up.)

When this switch is lit, it indicates that AC

power is enabled at the surge suppressor's outlets.

Plug the power cords of your

electrical equipment into your

surge suppressor's outlets.

Your electrical equipment is now protected

from AC surges on the power line.

200301011 Smart 2200-3000 owners manual.qxd 2/7/2003 3:52 PM Page 2

Troubleshooting

PROBLEM

Your circuit breaker trips.

Your Isobar is overloaded.

The green "Protection

Present" and/or "Line OK"

LED(s) do not light.

Your equipment is not fully protected against

surges or there is a wiring fault in your wall

outlet.

The red "Fault" LED lights

when you first plug in your

Isobar.

There is a wiring fault in your wall outlet.

(Phases are reversed, ground is missing, etc.)

The red "Fault" LED lights

after continued use of your

Isobar.

Your Isobar may have been damaged by a

surge.

Equipment plugged into the

Isobar exhibits audio static

or video "snow".

Some equipment may be generating electri-

cal interference.

SOLUTION

Unplug some equipment. Wait one minute

while your Isobar cools, then push the circuit

breaker button back in.

Make sure that power is available at the wall

outlet, the power switch is on and lit, and the

Isobar is completely plugged in.

Have a qualified electrician fix the fault

immediately. NOTE: A loose wall outlet

may cause the "FAULT" LED to light. Your

Isobar will identify most wiring faults, but

may not identify every possible type of

fault.

Have a qualified electrician examine your

outlet to determine if a fault has developed.

If no fault exists, contact Tripp Lite for ser-

vice.

Plug your equipment into outlets not directly

across from each other and plug equipment

with heavy power draws (such as printers)

into outlets away from monitors and AV

equipment.

200301011 Smart 2200-3000 owners manual.qxd 2/7/2003 3:52 PM Page 3

ISOBAR6ULTRAHG

AC Energy Absorption (Joules): 600

Amp Spike Protection (Amps): 48,000

Outlets: 6 (hospital grade)

Dimensions (H x W x D): 2½ x 7 x 3½”

• UL 1449 Listed (330V let-through, 1998)

Rated Input Voltage: 105 to 135V AC; 60 Hz; (120V AC nominal)

AC Outlets: NEMA 5-15R HG hospital grade

AC Line Cord: 15', 14 gauge, 3-conductor grounded with

NEMA 5-15PHG hospital grade plug

Controls: Illuminated RED "ON/OFF" switch

Transient Response Time: Instantaneous*

* Transient amplitude reduction occurs faster than the clamp response of the varistors because of the

high rejection rate of the ISOBAR filter networks.

Specifications

Warranty

LIFETIME LIMITED WARRANTY

TRIPP LITE warrants its products to be free from defects in materials and workmanship for life. TRIPP LITE's obligation under

this warranty is limited to repairing or replacing (at its sole option) any such defective products. To obtain service under this

warranty, you must obtain a Returned Material Authorization (RMA) number from TRIPP LITE or an authorized TRIPP LITE ser-

vice center. Products must be returned to TRIPP LITE or an authorized TRIPP LITE service center with transportation charges

prepaid and must be accompanied by a brief description of the problem encountered and proof of date and place of purchase.

This warranty does not apply to equipment which has been damaged by accident, negligence or misapplication or has been

altered or modified in any way.

The warranties of all TRIPP LITE surge suppressors are null and void if they have been connected to the output of any UPS

system. The warranties of all TRIPP LITE UPS Systems are null and void if a surge suppressor has been connected to its out-

put receptacles.

EXCEPT AS PROVIDED HEREIN, TRIPP LITE MAKES NO WARRANTIES, EXPRESS OR IMPLIED, INCLUDING WAR-

RANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE. Some states do not permit limitation or

exclusion of implied warranties; therefore, the aforesaid limitation(s) or exclusion(s) may not apply to the purchaser.

EXCEPT AS PROVIDED ABOVE, IN NO EVENT WILL TRIPP LITE BE LIABLE FOR DIRECT, INDIRECT, SPECIAL, INCIDEN-

TAL OR CONSEQUENTIAL DAMAGES ARISING OUT OF THE USE OF THIS PRODUCT, EVEN IF ADVISED OF THE POSSI-

BILITY OF SUCH DAMAGE. Specifically, TRIPP LITE is not liable for any costs, such as lost profits or revenue, loss of equip-

ment, loss of use of equipment, loss of software, loss of data, costs of substitutes, claims by third parties, or otherwise.

The policy of TRIPP LITE is one of continuous improvement. Specifications are subject to change without notice.

200301011 Smart 2200-3000 owners manual.qxd 2/7/2003 3:52 PM Page 4

Manual de Operación

1111 W. 35th Street Chicago, IL 60609 USA

Customer Support: (773) 869-1234 • www.tripplite.com

Importantes instrucciones de seguridad 6

Installación rápida 6

Guía de Resolución de Problemas 7

Especificaciones 8

Garantía 8

Isobar®

Modelo Isobar6UltraHG

Supresores de Sobretensiones Transitorias de Calidad Superior (120V)

Propiedad literaria de Tripp Lite, 1999. Reservados todos los derechos. Isobar es una marca registrada de Tripp Lite.

English 1

Français 9

200301011 Smart 2200-3000 owners manual.qxd 2/7/2003 3:52 PM Page 5

• No lo utilice con dispositivos de soporte de la vida humana si un fallo o mal funcionamiento

puede causar anomalías o alterar significativamente el rendimiento del dispositivo de

soporte. No lo utilice en presencia de anestésicos inflamables mezclados con aire, oxígeno

u óxido nitroso.

• Instale este supresor de sobretensiones transitorias bajo techo, alejado de humedad, calor

o polvo excesivo.

• Conecte este supresor de sobretensiones transitorias a una toma de energía eléctrica de

tres alambres y con conexión a tierra. No remueva o modifique la clavija de conexión a

tierra del enchufe del supresor de sobretensiones transitorias. No conecte adaptadores de

dos alambres al enchufe del supresor de sobretensiones transitorias.

• Este supresor de sobretensiones transitorias no requiere mantenimiento rutinario alguno.

No abra este supresor de sobretensiones transitorias por ningún motivo. No existen

partes internas que puedan ser reparadas por el usuario.

Importantes instrucciones de seguridad

Installación rápida

Conecte el supresor de sobreten-

siones transitorias a una toma de

energía eléctrica de 120 voltios de

tres alambres y con conexión a tierra.

Este supresor de sobretensiones transitorias no

podrá proporcionar protección completa a menos

que sea conectado a una toma de energía eléctrica

correctamente instalada y con conexión a tierra.

La ISOBAR6ULTRAHG tienen contactos y

enchufes de grado hospitalario. La fiabilidad de la

toma de tierra solo puede ser lograda cuando la

ISOBAR6ULTRAHG es conectada a un receptaculo

equivalentemente conectado a tierra marcado "Solo

Hospital" o "Calidad de Hospital"

Encienda el supresor utilizando el

interruptor principal “ON-OFF” (el

interruptor se iluminará).

Cuando el interruptor está iluminado, indica que

la energía de CA está activada en los receptáculos

del supresor de sobretensiones transitorias.

Conecte los cables de sus equipos

a los receptáculos del supresor.

Sus equipos eléctricos están ahora protegidos contra

sobretensiones transitorias de CA procedentes de la

línea de energía eléctrica.

200301011 Smart 2200-3000 owners manual.qxd 2/7/2003 3:53 PM Page 6

Guía de Resolución de Problemas

PROBLEMA

Ha saltado el interruptor de

circuitos.

El Isobar ha sido sobrecargado.

Las luces verdes "Protection

Present" (protección presente)

y/o "Line OK" (línea bien)

no se encienden.

Sus equipos no están completamente prote-

gidos contra sobretensiones transitorias o

existen anomalías o fallas en la instalación

eléctrica de la toma de energía de CA.

La luz roja "Fault" (falla) se

enciende cuando usted

conecta el Isobar a una

toma de energía de CA.

Existen anomalías o fallas en la instalación

eléctrica de la toma de energía de CA. (Fases

invertidas, ausencia de conexión a tierra, etc.)

La luz roja "Fault" (falla) se

enciende después del uso

continuo del Isobar.

Una sobretensión puede haber causado

daños al Isobar.

Los equipos conectados al

Isobar experimentan estática

de audio o interferencias de

video ("lluvia" o "nieve").

Algunos equipos pueden estar generando

interferencias eléctricas.

SOLUCION

Desconecte algunos de los equipos conectados.

Espere un minuto para permitir que se enfríe

el Isobar y presione el botón interruptor de

circuitos para restablecerlo.

Cerciórese de que la energía de CA esté pre-

sente en la toma de energía eléctrica de la

pared, que el interruptor principal esté en la

posición de encendido (“ON”) e iluminado y

que el Isobar esté correctamente conectado a

la toma de energía eléctrica.

Consulte a un técnico electricista capacitado

para solucionar esta falla inmediatamente.

IMPORTANTE: la luz “FAULT” (falla) puede

encenderse si la toma de la energía eléctrica

de la pared está floja o suelta. El Isobar identi-

ficará la mayoría de las anomalías o fallas en

la instalación eléctrica, pero tal vez no identi-

fique todas las anomalías o fallas posibles.

Un técnico electricista capacitado debe

examinar la toma de la energía eléctrica de la

pared para determinar si existe alguna falla en

la instalación de la misma. Si no existe falla

alguna en la instalación eléctrica, comuníquese

con Tripp Lite para obtener información acerca

del servicio de reparaciones.

Conecte sus equipos a receptáculos que no se

encuentren uno frente al otro y conecte

equipos con gran demanda de energía (como

impresoras) a los receptáculos más alejados

de monitores o equipos de audio y video.

200301011 Smart 2200-3000 owners manual.qxd 2/7/2003 3:53 PM Page 7

ISOBAR6ULTRAHG

Absorción de Energía de CA (Julios): 600

Protección contra

Sobretensiones (Amperios): 48,000

Receptáculos: 6 (grado hospitalario)

Dimensiones (Alto x Ancho x Prof.)

centímetros: 2½ x 7 x 3½”

• Certificados por UL 1449 (330V permitidos)

Indice de Voltaje de Salida: 105 a 135V de CA; 60 Hz; (120V de CA nominal)

Receptáculos de CA: NEMA 5-15R HG grado hospitalario

Cable de CA: 4.50 metros; calibre 14; 3 conductores con

conexión a tierra tienen contactos y enchufes

de grado hospitalario

Controles: Interruptor “ON/OFF” (encendido y apagado)

ROJO iluminado

Tiempo de Respuesta de Transientes: Instantánea*

*La reducción de amplitud de transientes ocurre más rápido que la respuesta de fijación de los varistores

debido al alto índice de rechazo de la red de filtros en los modelos ISOBAR.

Especificaciones

Garantía

GARANTIA LIMITADA

TRIPP LITE garantiza que sus productos estarán libres de defectos en materiales y mano de obra por vida. La obligación de

TRIPP LITE bajo esta garantía se limita a reparar o reemplazar (a su sola discreción) cualquier producto defectivo. Para obtener

servicio bajo esta garantía, usted debe obtener un número de Autorización de Devolución de Producto (RMA) extendido por

TRIPP LITE o por uno de sus centros autorizados de servicio. Los productos pertinentes deberán enviarse o entregarse a TRIPP

LITE o a uno de sus centros autorizados de servicio con los cargos de transporte pagados con antelación y acompañados por

una breve descripción del problema y prueba de fecha y lugar de compra. Esta garantía no cubre productos que hayan sido

dañados por accidente, negligencia o uso incorrecto, o que hayan sido alterados o modificados en forma alguna. Esta garantía

es válida solamente para el comprador original quien debe de haber registrado correctamente el producto durante los primeros

10 días a partir de la fecha de compra.

Todas las garantías correspondientes a los supresores TRIPP LITE de sobretensiones transitorias serán nulas y sin efecto si

los supresores mencionados han sido conectados a los receptáculos de salida de cualquier sistema UPS. Todas las garantías

correspondientes a los sistemas UPS de TRIPP LITE serán nulas y sin efecto si se han conectado uno o más supresores de

sobretensiones transitorias a los receptáculos de salida del sistema UPS antes mencionado.

EXCEPTO COMO SE INDICA EN ESTE DOCUMENTO, TRIPP LITE NO SERA RESPONSABLE, BAJO NINGUNA CIRCUNSTANCIA,

POR DAÑOS Y/O PERJUICIOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN

DEL USO DE ESTE PRODUCTO, AUN SI EXISTEN ADVERTENCIAS SOBRE LA POSIBILIDAD DE TAL DAÑO.

Específicamente, TRIPP LITE no es responsable por costo alguno pertinente a pérdidas de ganancias, utilidades o réditos,

pérdida de equipos, pérdida de uso de equipos, pérdida de software o programas de computación, pérdida de datos, costo de

sustitutos, reclamos por terceras u otras partes.

La política de TRIPP LITE es una de mejoramiento continuo. Las especificaciones están sujetas a cambios sin previo aviso.

200301011 Smart 2200-3000 owners manual.qxd 2/7/2003 3:53 PM Page 8

Guide de lutilisateur

1111 W. 35th Street Chicago, IL 60609 USA

Customer Support: (773) 869-1234 • www.tripplite.com

Importantes consignes de sécurité 10

Installation rapide 10

Recherche des Pannes 11

Spécifications 12

Garantie 12

Isobar®

Modele Isobar6UltraHG

Limiteurs de Surtension à 120 V

English 1

Español 5

200301011 Smart 2200-3000 owners manual.qxd 2/7/2003 3:53 PM Page 9

• Ne le raccordez pas à des appareils de maintien des fonctions vitales si leur dysfonction

ou leur défaillance pourrait causer une panne ou pourrait modifier de manière significative

l'exécution de ces dispositifs. Ne pas utiliser en présence d'un mélange anesthésique

inflammable composé d'air, d'oxygène ou d'oxyde de nitrate.

• Installer les limiteurs de tension à l’intérieur, à l’abri de l’humidité, de la chaleur et de la poussière.

• Raccorder à une prise du secteur à trois conducteurs, avec prise de terre. Ne pas retirer ni

modifier la broche de terre sur la prise d’alimentation des limiteurs de tension. Ne pas y

installer d’adaptateurs à deux broches.

• Nos limiteurs de tension ne demandent aucun entretien. En aucune circonstance ils ne

doivent être ouverts car ils ne contiennent aucun élément qui puisse être réparé par l’utilisateur.

Importantes consignes de sécurité

Installation rapide

Brancher l’appareil sur une prise

120V à trois conducteurs avec prise

de terre

Pour fournir une protection totale, nos limiteurs

doivent être branchés sur une prise ayant suff-

isamment de conducteurs et une prise de terre.

L' ISOBAR6ULTRAHG offrent des fiches et

prises femelles de qualité hôpital. La fiabilité de

la prise à la terre peut être obtenue seulement

lorsque l' ISOBAR6ULTRAHG est connectée à

un réceptacle équivalent avec prise à la terre

"Hospital-Only" ("Hopital-Seulement") ou

"Hospital-Grade" ("De Qualité Hopital").

Basculer l’interrupteur de marche

sur la position de marche (ON). Le

témoin de l’interrupteur s’allume.

Lorsque ce témoin est allumé, cela signifie

qu’il y a de la tension à la sortie de l’appareil.

Brancher sur le limiteur de tension

les appareils dont il est nécessaire de

limiter la tension

Les appareils raccordés sont alors protégés contre

les pointes de tension du secteur.

200301011 Smart 2200-3000 owners manual.qxd 2/7/2003 3:53 PM Page 10

Altri manuali per ISOBAR6ULTRAHG

Indice

Lingue:

Altri manuali Tripp Lite Protezione da sovratensioni

Tripp Lite

Tripp Lite B110-SP-10G Manuale utente

Tripp Lite

Tripp Lite Data Shield DB25-ALL Manuale utente

Tripp Lite

Tripp Lite TRAVELCUBE Manuale utente

Tripp Lite

Tripp Lite TLP82D Manuale utente

Tripp Lite

Tripp Lite Network Dataline Surge Suppressors Manuale utente

Tripp Lite

Tripp Lite IBV-12 Manuale utente

Tripp Lite

Tripp Lite B110-SP-CAT-OD Manuale utente

Tripp Lite

Tripp Lite ISOBAR 4/220 Manuale utente

Tripp Lite

Tripp Lite TLP61F Manuale utente

Tripp Lite

Tripp Lite PM6SN1 Manuale utente

Tripp Lite

Tripp Lite isobar HTPOWERBAR10 Manuale utente

Tripp Lite

Tripp Lite FRA2TEL Manuale utente

Tripp Lite

Tripp Lite IBAR12 Manuale utente

Tripp Lite

Tripp Lite isobar IBAR4ULTRAUSBB Manuale utente

Tripp Lite

Tripp Lite isobar HT1210ISOCTR Manuale utente

Tripp Lite

Tripp Lite SPS415HGULTRA Manuale utente

Tripp Lite

Tripp Lite Protect It! SUPER7TEL15 Manuale utente

Tripp Lite

Tripp Lite ISOBAR12ULTRA AGIB120V12SSRM Manuale utente

Tripp Lite

Tripp Lite TLP2USBD Manuale utente

Tripp Lite

Tripp Lite DB15 Manuale utente

Tripp Lite

Tripp Lite SK6-0B Manuale utente

Tripp Lite

Tripp Lite HT2210ISOCTR Manuale utente

Tripp Lite

Tripp Lite TLM626 Manuale utente

Tripp Lite

Tripp Lite Data Shield DSUT1CSU Manuale

Manuali Protezione da sovratensioni popolari di altre marche

ELAC

ELAC ProteK PR91-W Manuale utente

Tsubaki

Tsubaki TSM4000M1 Manuale utente

QVS

QVS PP134C Manuale utente

CyberPower

CyberPower CSP604T Manuale utente

Davis Instruments

Davis Instruments Radio Surge Protector Manuale utente

M-system

M-system MGA-100 Manuale utente

CyberPower

CyberPower CSP706T Manuale utente

CyberPower

CyberPower B300WRC1 Manuale utente

M-system

M-system MGD-24 Manuale utente

Leviton

Leviton 51120-3R Manuale utente

Panamax

Panamax MAX 5400-EX Manuale utente

CyberPower

CyberPower B1006T Manuale utente

OBO Bettermann

OBO Bettermann ÜSM-20-230I1PE65 Manuale utente

Minuteman

Minuteman MMS7120RCT Manuale utente

Leviton

Leviton 52412-DS3 Manuale utente

Savio

Savio LZ-07 Manuale utente

Siemens

Siemens HNM3M120 Manuale utente

Mitsubishi Electric

Mitsubishi Electric LITOL LTM-125RF Manuale utente
