TypeS StartYa 8Qi Gen2 Manuale utente
DE
1
Anleitung
Startya 8Qi
Schnellstart Anleitung
Quick Start Manual
Startya 8Qi
Schnellstart Anleitung
Quick Start Manual
Wir gratulieren Dir zu Deinem StartYa 8Qi Gen2
Der StartYa 8Qi der 2. Generation mit seinen diversen Funktionen und Möglichkeiten
wird Dein idealer Begleiter auf all Deinen Touren mit viel Power für Dein Handy, Tablet,
Laptop und natürlich Auto.
Seit über 20 Jahren arbeiten wir bei TYPE S daran, Dir mit unseren Innovationen in
Deinem automobilen Alltag und in Deiner Freizeit mehr Sicherheit und Komfort zu
geben.
Diese kleine Anleitung wird Dir dabei helfen, Deinen StartYa 8Qi Gen2 optimal zu
nutzen.
Bei Fragen wende Dich jederzeit gerne an uns unter www.typeSauto.de
Wir laden Dich auch ein, uns auf Facebook, Instagram und Youtube zu besuchen:
TYPE S Deutschland
Vielen Dank, dass Du uns Dein Vertrauen schenkst.
Powerbank mit
kabelloser Lade-
funktion
Aufbewahrungstasche Starthilfekabel USB Kabel mit
Micro USB
DE
2
151 × 84 × 32 mm (5.94 × 3.3 × 1.26 in)
434g (0.96 lbs)
Lithium-Ion
Bis zu 8000mAh (3.7V)
29.6 Wh
5V 2A
5V 2.4A
9V 2A / 5V 2.6A
10W (max.)
200A - 350A
-20ºC ~ 34ºC (-4ºF ~ 93ºF)
-20ºC ~ 40ºC (-4ºF ~ 104ºF).
0ºC ~ 40ºC (32ºF ~ 104ºF)
4-5 Stunden
IP64 Spritzwassergeschützt
(mit abgedeckten Anschlüssen)
Produktabmessungen
Produktgewicht
Akku
Kapazität
Wattstunden
Eingang (Micro USB / USB-C)
USB-A Ausgang
USB-C Ausgang
Qi induktive Ladeleistung
Starthilfe-Strom
Betriebstemperatur
Lagertemperatur
Ladetemperatur
Ladezeit
Gehäuseschutz
TechnischeSpezikationen
DE
3
1.USB-A Ausgang
2. LED Licht: Taschenlampe, Stroboskop und SOS Blinken
3. Micro-USB Eingang
4. USB-C Ausgang & Eingang
5. Starthilfekabel Eingang
6. Verpolungsschutz
7. Modustaste für das Einschalten, LED Licht & Sprachauswahl
8. LCD Anzeige
9. Batteriestand in %
10.InduktiveLadeäche(QiStandard,10W)
11. Starthilfekabel
12. Negative Klemme (schwarz -)
13. Positive Klemme (rot +)
14. Stecker mit Verpolungsschutz und Status LEDs
9 8
7
1
26
3 4
5
10
Funktionen im Überblick
DE
4
Lieferumfang StartYa 8Qi Gen2
Überprüfung Ladestatus
Drücke die Modustaste, um den Ladestand Deines StartYa zu überprüfen.
WährenddesLadevorgangsistdieBatterieanzeigezusehen.DerStartYaistvollständiggeladen,
wenn das Batteriesymbol voll ist und 100% anzeigt.
Anleitung
Startya 8Qi
Schnellstart Anleitung
Quick Start Manual
Startya 8Qi
Schnellstart Anleitung
Quick Start Manual
Powerbank mit
kabelloser Lade-
funktion
Aufbewahrungstasche Starthilfekabel USB Kabel mit
Micro USB
DE
5

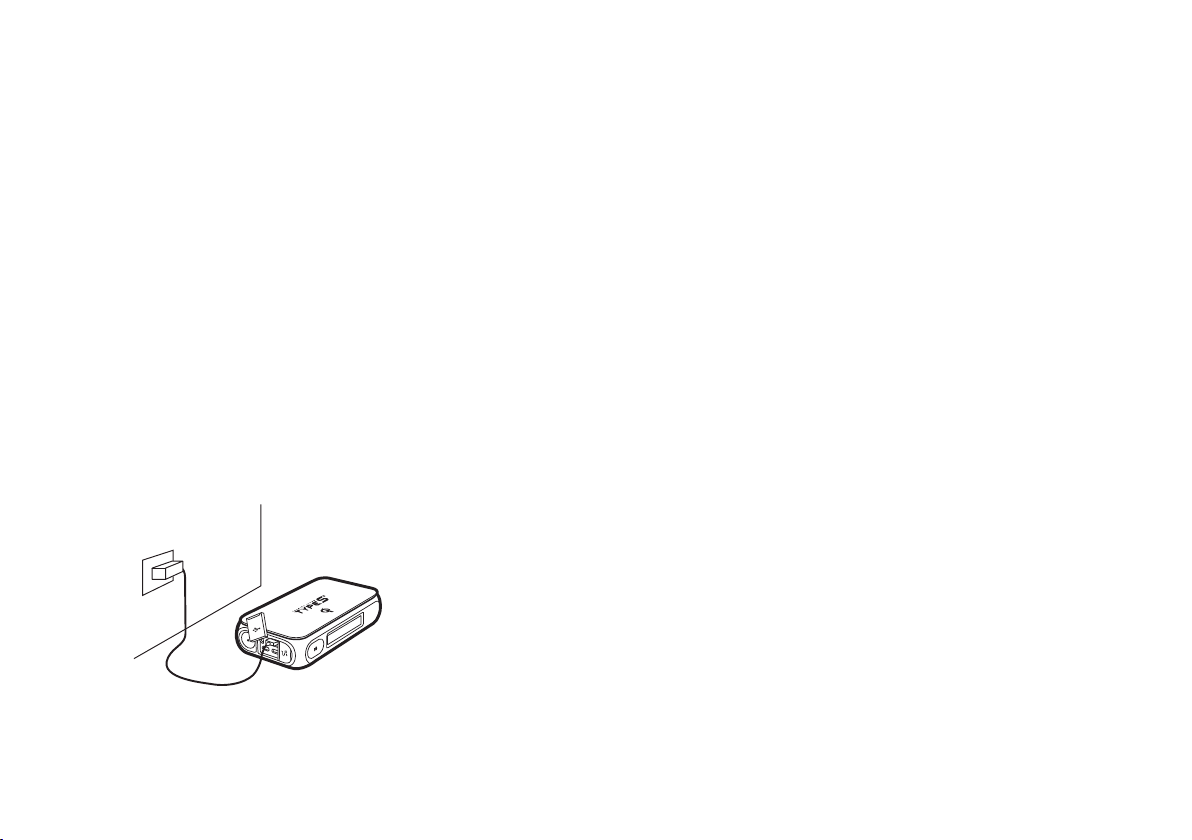

AuadenStartYa
1. Schließe das mitgelieferte Micro-USB-Ladekabel an einen USB-A-Anschluss eines
Computers oder ein 2A-USB-Netzteil (nicht im Lieferumfang enthalten).
2. Schließe das Micro-USB-Ladekabel an den Micro-USB-Ladeeingang vom StartYa an.
3. TrennedasLadekabelvomStartYa,wennervollständiggeladenist.Bewahreden
StartYa an einem sicheren Ort wie der Aufbewahrungstasche auf, wenn er nicht
verwendet wird.
Wichtig:
Lade den StartYa bitte mit dem beiliegenden Micro USB oder
einem USB-C Kabel an USB Stromquellen mit 2A (Class 2 oder LPS) auf.
Bitte lade den StartYa vor dem ersten und jedem weiteren Gebrauch, sowie
alle 2-3 Monate vollständig auf. So bleibt seine Leistungsfähigkeit lange
erhalten
DE
6

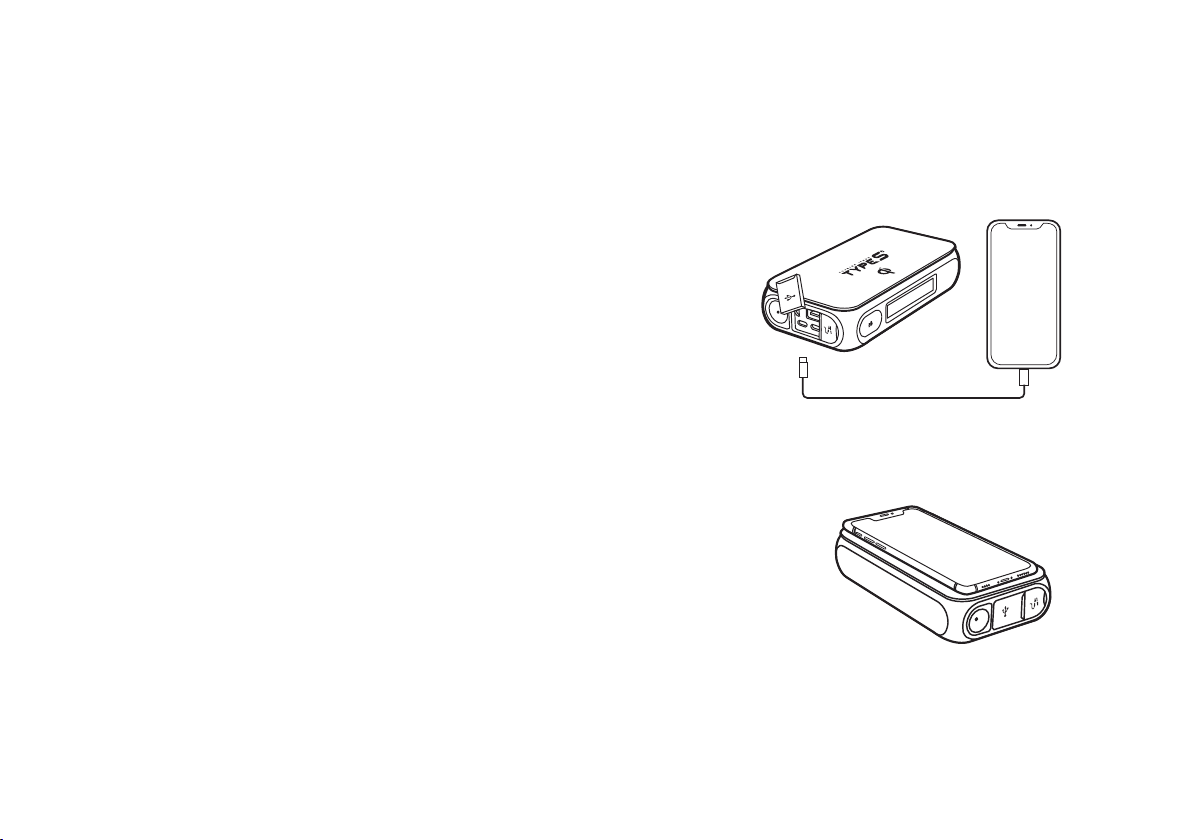

Drücke die Modustaste einmal, um die drahtlose Ladefunktion zu
aktivieren.LegedasMobilgerätaufdasQiSymbolfürinduktivesLaden,
um den Ladevorgang zu starten. Der LCD-Bildschirm Deines StartYa ist
eingeschaltet,währenddasdrahtloseLadenläuft.DieLeistungvariiert
währenddesLadevorgangs.MöglicherweisemusstDudieAusrichtung
anpassen, um einen optimalen Ladevorgang zu erzielen.
HINWEIS: DiekabelloseLadefunktionfunktioniertnurbeiMobilgeräten,diedaskabelloseLadennachdem
induktivenQiStandardermöglichen.VerwendediekabelloseLadeächedahernurmitQi-zertizierten
Mobilgeräten.
KabellosesAuadenmitdemStartYa
WirempfehlendieVerwendungdesoriginalLadekabels,dasmitDeinemMobilgerätgeliefertwurde,
odereinesvomHerstellerzertiziertenKabels.DukannstmitdemUSB-A-undUSB-C-Ausgang
gleichzeitigzweiMobilgeräteauaden.UmdenLadevorgang
zustarten,drückeeinmaldieModustaste.Umwährenddes
Ladevorgangs den Batteriestand vom StartYa zu prüfen, drücke
kurz die Modustaste.
AuadenmitdemStartYa
DE
7
Starthilfe geben
WICHTIGE HINWEISE VORAB
Schalthebel im Leerlauf (Handschalter) / Neutral, alternativ Park (Automatik). Parkbremse anziehen.
Innenraumbeleuchtung, Scheinwerfer, Lüftung etc. ausschalten
Die Klemmen sind farbcodiert: ROT für POSITIV (+) und SCHWARZ für NEGATIV (-). Niemals die rote
(+) und schwarze (-) Klemme miteinander verbinden.
Nicht über die Autobatterie beugen beim Verbinden der
Klemmen mit den Polen. Deine Autobatterie ist nicht im
Motorraum?Dannistsiez.B.imKoerraumoderFußraum.
Viele Autohersteller haben auch extra Pole für die Starthilfe
vorgesehen. Ist dies bei Dir Fall, verwende bitte nur diese
Pole.DetaillierteInformationenndestDuinDeinerAuto
Bedienungsanleitung. Ladestatus StartYa: mindestens 51%.
LCD DISPLAY MIT INTELLIGENTER SCHRITT-FÜR-SCHRITT ANLEITUNG
Der StartYa zeigt Dir im LCD Display Schritt-für-Schritt die Anleitung zur erfolgreichen Starthilfe
Deines Fahrzeuges an. Hierfür brauchst Du den StartYa nur mit der Modustaste einschalten und das
Starthilfekabel am StartYa anstecken.
Schwarz
Rot
DE
8
1. Drücke die Modustaste zum Einschalten des StartYa; stelle sicher, dass der Ladestand über 50% liegt.
2.
Stecke das GRAUE Ende des Steckers vom Starthilfekabel in den StartYa Eingang. Das LCD Display
zeigtDirnundennächstenSchritt:dasAnklemmenandiePole.
3. Schließe erst die ROTE Klemme an den POSITIVEN (+) Pol an. Der
POSITIVE (+) Batteriepol ist etwas größer als der NEGATIVE (-) Pol
und mit einem PLUS (+)-Zeichen gekennzeichnet. Nimm dazu die
ROTEKunststoschutzabdeckungüberdemPluspolab.
4. Schließe danach die SCHWARZE Klemme an den NEGATIVEN (-) Pol an. Der NEGATIVE (-) Pol ist
miteinemMINUS-Zeichen(-)gekennzeichnet.MöglicherweisebendetsicheineSCHWARZE (-)
KunststoschutzabdeckungüberdemnegativenBatteriepol.
ACHTUNG: Schließe nicht gleichzeitig die ROTE Klemme (+) und die SCHWARZE Klemme (-)
an. Schließe zuerst die ROTE Klemme und dann die SCHWARZE Klemme an. Beuge Dich dabei
NICHT direkt über die Autobatterie.
SCHWARZ
SCHWARZ
ROT
ROT
DE
9
5. ÜberprüfedenLED-StatusamSteckerdesStarthilfekabels.FahremitdemnächstenSchrittfort,
außer die LED blinkt ROT und aus dem Stecker piept es. In diesem Fall sieh in der Tabelle weiter
hinten nach, was das bedeutet.
6. WenndieKlemmenordnungsgemäßandenPolen
angeschlossen sind, zeigt das LCD-Display dies an. Du
hast nun 45 Sekunden Zeit um Dein Fahrzeug zu starten.
DanachschaltetsichderStartYaabumSchädenzuverhindern.
7. Nachdem der Motor erfolgreich gestartet wurde, blinkt die LED am Stecker ROT und piept. Dies
wird auch auf dem LCD-Display angezeigt.
Entferne innerhalb von 30 Sekunden erst die schwarze (-)
Klemme und dann die rote (+) Klemme von den Polen.
Nun kannst auch den Stecker des Starthilfekabels vom
StartYa abziehen. Fertig!
Lass den Motor mindestens 20 Minuten eingeschaltet, damit die Lichtmaschine (Generator) die
Autobatterie laden kann.
DE
10
Es hat nicht geklappt?
HierstellenwirDirhäugeProblemeundmöglicheLösungenvor.
• LadestandvomStartYaunter50%?Bitteladeihnauf.
• DeinMotorbewegtsichbeimStarthilfeversuchetwas,startetjedochnicht:Positionieredie
KlemmendesStarthilfekabelsandersandenPolen.Warte60Sekundenvormnächsten
Startversuch.
• TiefenentladeneAutobatterie:vorallembeiDieselfahrzeugeneinProblem,dadiesevielEnergiefür
denStartbenötigen:einstärkererJumpStarter,PannenhilfeoderWerkstatthelfenDirweiter.
• KaputteAutobatterie,anderedefekteTeilewiez.B.DeinStarter,Lichtmaschine(Generator),
Stromverkabelung oder ein Schutzmechanismus Deines Autos verhindert externe Starthilfe:
Pannendienst oder Werkstatt helfen Dir weiter.
• DeinStartYagibtplötzlichkeineEnergiemehrab,dasLCDDisplayistaus?EntwederistderAkku
leer oder der Not Modus zum Schutz Deines Fahrzeuges wurde aktiviert. Trenne das Starthilfekabel
von den Polen und vom StartYa. Drücke nach kurzer Wartezeit die Modustaste. Zeigt die
Batterieanzeige wieder mindestens 51%, kannst Du den Starthilfevorgang wiederholen. Andersfalls
bittedenStartYaauaden.
• DerStartYalädtnichtauf?Bittenutzemindestens2AstarkeUSBStromquellenundüberprüfe,ob
das Ladekabel möglicherweise defekt ist.
• DerMotorgehtkurznachderStarthilfeodernachdemAbklemmenderStarthilfekabelaus?Bitte
suche eine Werkstatt auf, da wahrscheinlich ein technischer Defekt beim Fahrzeug vorliegt.
• Problemlösungnichtgefunden?DannrufunsanoderschreibeunseineNachricht,Kontaktdaten
ndestDuaufwww.typeSauto.de
