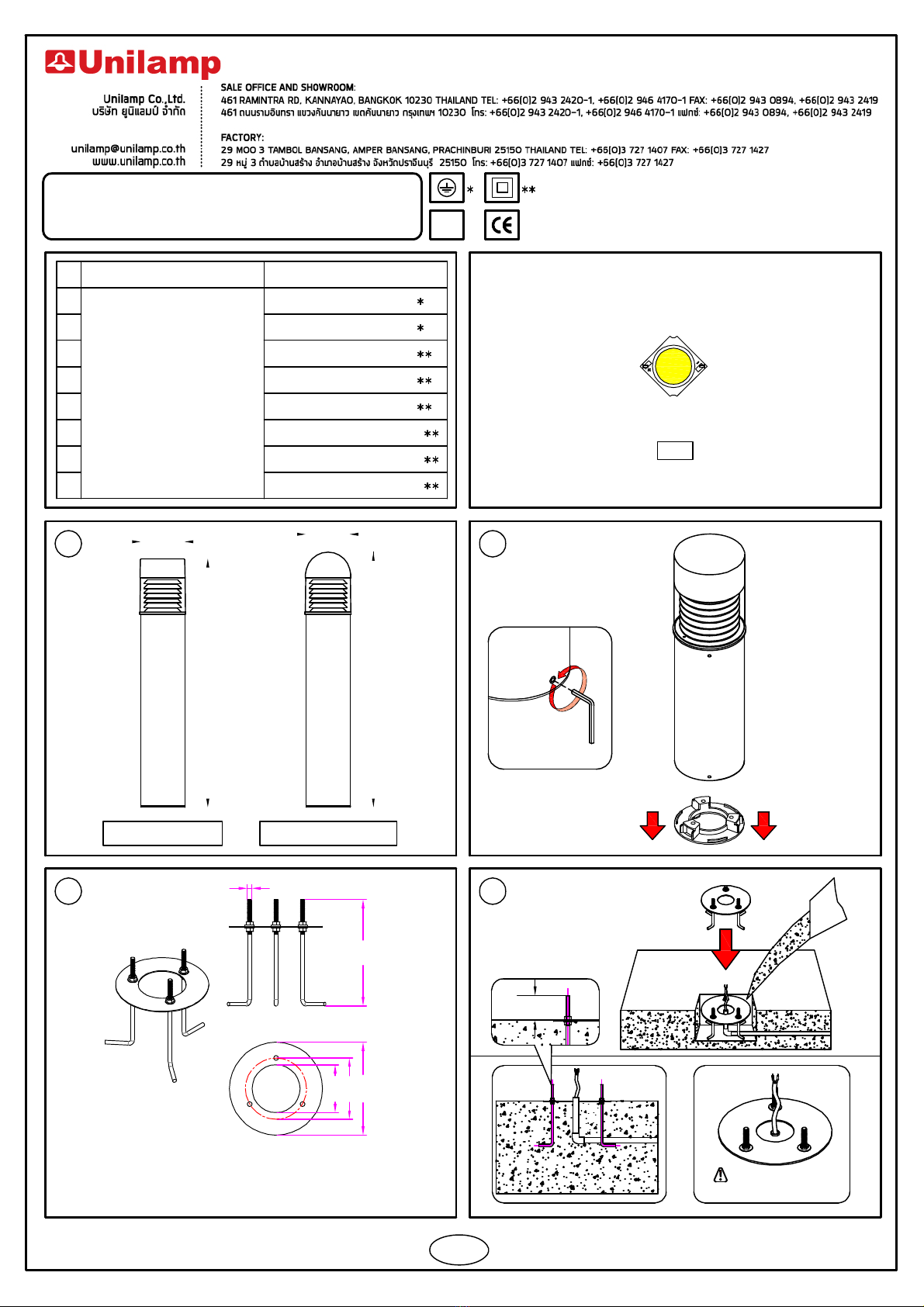

Unilamp MACRON Flat - Bollard Manuale utente

1/4

IP65

No. Ordering Code

Anchor bolt kit available seprately.

ชุดสมอฝงพื้น แอลโบลทแยกจําหนาย

Ordering Code/รหัสสั่งซื้อ : 9-2010-00

7107/7108-0-3-873-XX

INSTALLATION MANUAL

PRODUCT NAME : MACRON Flat - Bollard

: MACRON Round - Bollard

Light Emitting Diodes

(LED)

Last Revised On : 4/12/2017 REV.03

7107/7108-0-3-874-XX

7107/7108-0-3-902-XX

7107/7108-0-3-905-XX

7107/7108-0-3-505-XX

7107/7108-0-3/4-506-XX

7107/7108-0-3/4-887-XX

7107/7108-0-3/4-891-XX

1-8

220-240V 50-60Hz

Input voltage

๛175

982

๛175

1000

MACRON Flat - Bollard MACRON Round - Bollard

2.1

2.2

๛175

๛115

๛90

200

4.4 4.5

4.2

4.1 4.3

Cable length 1.20 m.

สายไฟยาว 1.20 เมตร

FR-DM-17 REV.03 EFF 15/09/17

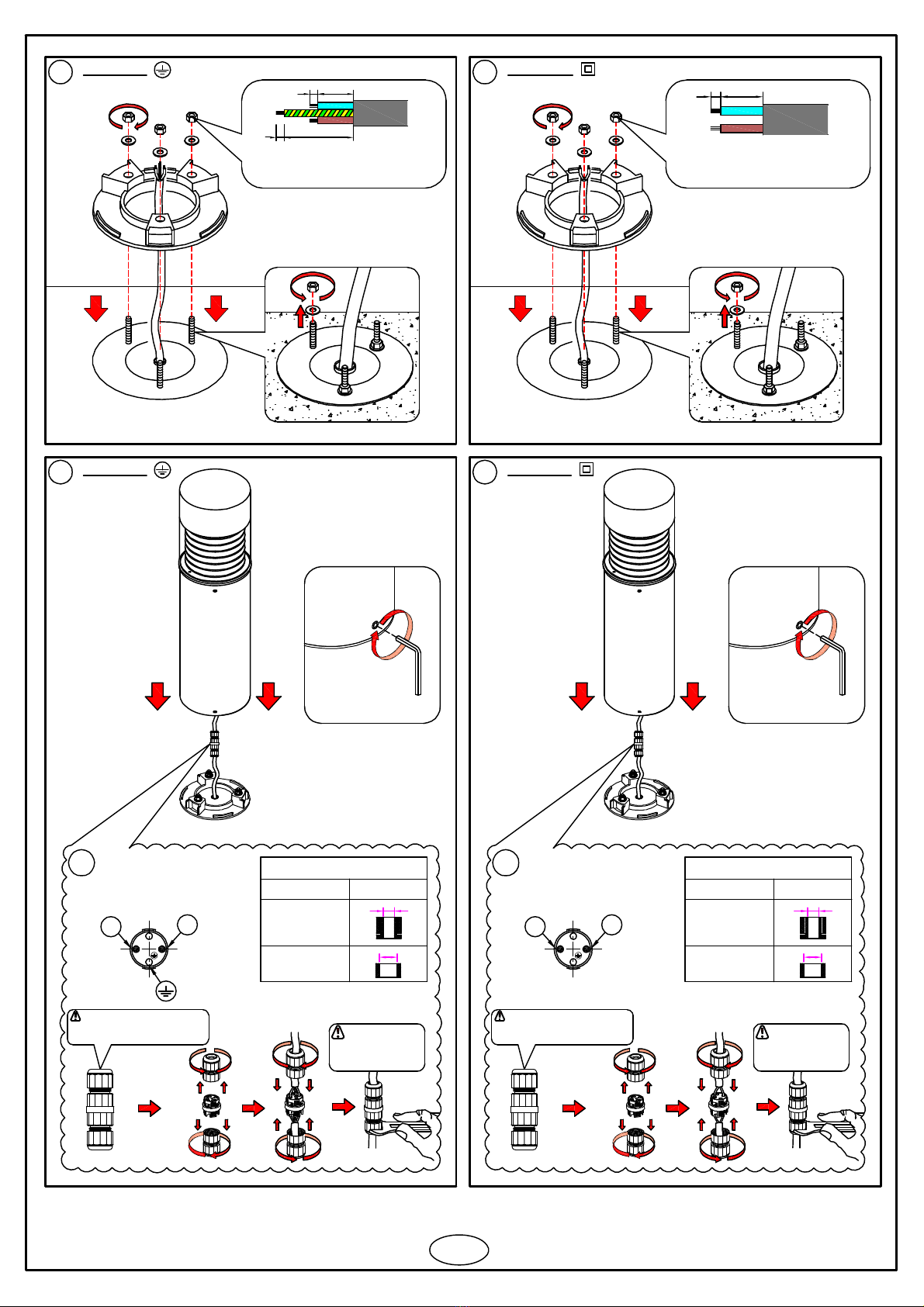

2/4

5.3

5.1

5.2

Cable size: 3X0.75 mm. ∅7-12mm.

ขนาดสายไฟ

256

306

For class I

5.3

5.1

5.2

Cable size : 2X1.00 mm. ∅7-12mm.

ขนาดสายไฟ

256

For class II

6For class I

6.2

6.3

Torque/แรงบิด : 6 Nm.

Use the rubber seal according to the size of the cable.

เลือกใชลูกยางเคเบิลแกล็นดตามขนาดของสายไฟ

Cable size Dia Ø7-9 mm.

ขนาดสายไฟ

Rubber seal size.

ลูกยางเคเบิลแกล็นดที่ใช

Cable size Dia Ø10-12 mm.

ขนาดสายไฟ

Cable size :

ขนาดสายไฟ

Make sure that

cable glands are

fastened.

ตองขันสกรูใหแนนทุกตัว

Make sure that the rubber seal is

correctly in place.

ระวังลูกยางหลุดออกจากชุดเคเบิ้ลแกรน

IP68 water tight connecting device.

Available Separately.

ตัวตอสายไฟปองกันน้ํา จําหนายแยกตางหาก

Ordering Code/รหัสสั่งซื้อ: 9-0903-00

6.1

6For class II

6.2

6.3

Torque/แรงบิด : 6 Nm.

Use the rubber seal according to the size of the cable.

เลือกใชลูกยางเคเบิลแกล็นดตามขนาดของสายไฟ

Cable size Dia Ø7-9 mm.

ขนาดสายไฟ

Rubber seal size.

ลูกยางเคเบิลแกล็นดที่ใช

Cable size Dia Ø10-12 mm.

ขนาดสายไฟ

Cable size :

ขนาดสายไฟ

Make sure that

cable glands are

fastened.

ตองขันสกรูใหแนนทุกตัว

Make sure that the rubber seal is

correctly in place.

ระวังลูกยางหลุดออกจากชุดเคเบิ้ลแกรน

IP68 water tight connecting devic e.

Available Separately.

ตัวตอสายไฟปองกันน้ํา จําหนายแยกตางหาก

Ordering Code/รหัสสั่งซื้อ: 9-0903-00

6.1

Last Revised On : 4/12/2017 REV.03 FR-DM-17 REV.03 EFF 15/09/17

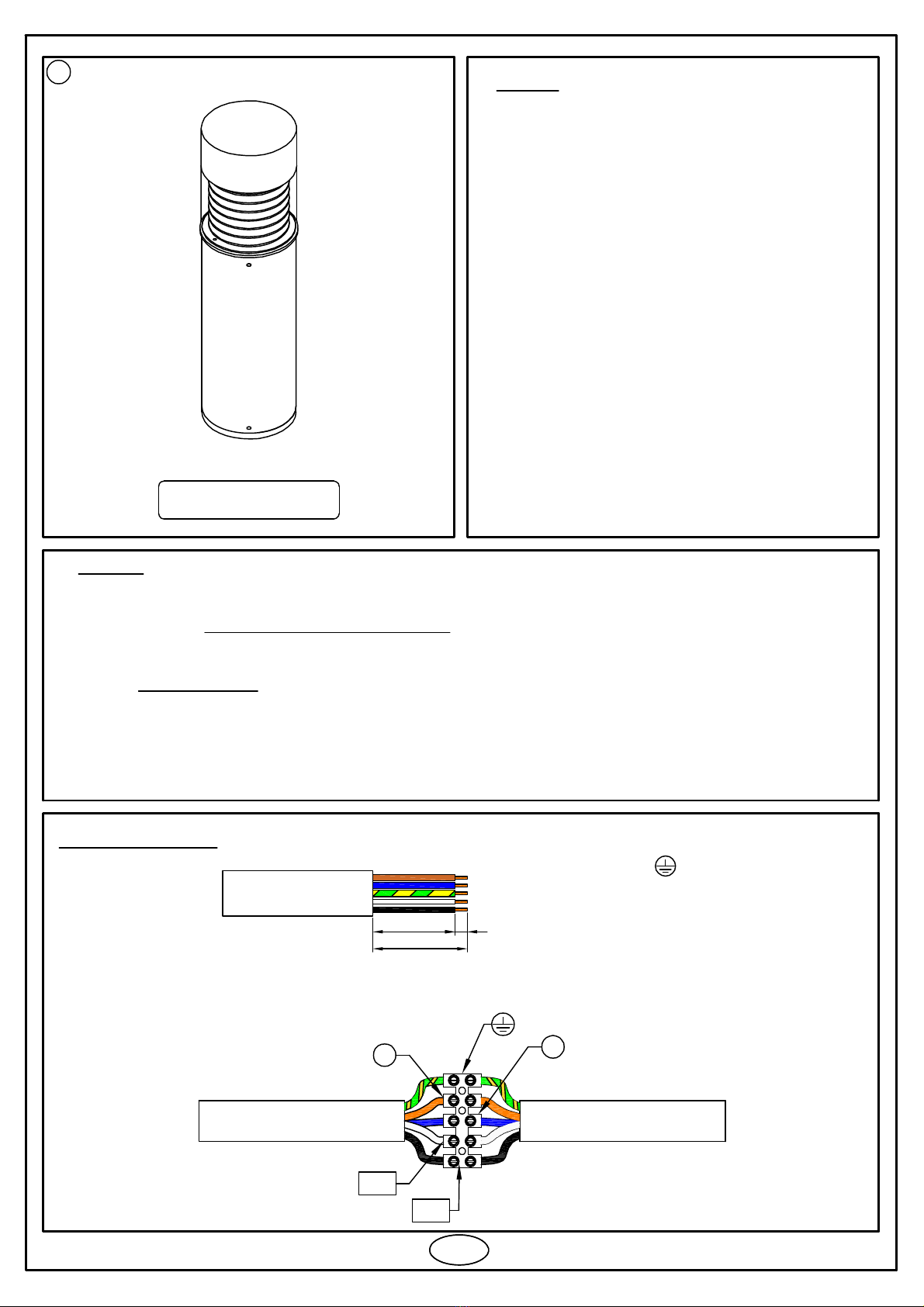

3/4

Installation complete

ติดตั้งเสร็จสมบูรณ

Remark :

หมายเหตุ

Installation should be carried out by a qualified

electrician in accordance with appropriate national

wiring regulation.

การติดตั้งโคมไฟฟาและอุปกรณควรดําเนินการโดยชางไฟฟา ที่มี

ความรูและความชํานาญ ในการติดตั้งอุปกรณไฟฟา โดยเฉพาะตาม

มาตรฐานของการไฟฟา

Disconnect the power before changing the lamp.

ปดสวิทชไฟทุกครั้งที่เปลี่ยนหลอดไฟ

For class 1 luminaires,the installation must be

completed with earthing.

สําหรับโคมรุนที่ถูกออกแบบและจัดไวในประเภทของการปองกันไฟรั่ว

ระดับ1 การติดตั้งตองตอสายดินตามมาตรฐานความปลอดภัย

Do not exceed the maximum wattage.

หามใชหลอดไฟที่มีขนาดวัตตเกินกวาที่ระบุหรือใชหลอดผิดประเภท

Don't touch LED while maintaining or cleaning.

หามสัมผัสหลอด LED ขณะบํารุงรักษา หรือทําความสะอาด

Warning :

ขอควรระวัง

The manufacturer will not be liable or held responsible for any incorrect installation, misuse or improper use and

unauthorised modification to the fittings. Failure to comply with mentioned warning may cause serious damage or

serious injury to persons, animals or objects. If any modification is required please consult your dealer for the details.

ทางผูผลิตไมสามารถรับผิดชอบในความเสียหายใดๆที่เกิดจากการติดตั้งไมถูกวิธี , ใชงานผิดประเภทหรือดัดแปลงตัวโคมในทุกกรณีซึ่ง สิ่งผิด

ปกติเหลานี้ อาจทําใหเกิดอันตรายกับ คน สัตวสิ่งของ หากมีขอสงสัยหรือมีความตองการปรับแตงตัวโคม ใหเหมาะสมกับการใชงาน กรุณา

ติดตอตัวแทนจําหนายหรือผูผลิต

Where damage has occured to the fittings, please make the replacement with standard parts before use.

ในกรณีที่มีชิ้นสวนประกอบใดเกิดความเสียหายกรุณาเปลี่ยนชิ้นสวนใหมกอนการใชงานทุกครั้ง เพื่อความปลอดภัย

For Dimmable System.

Cable Size/ขนาดสายไฟ : 5x1.00 mm. Ø6-12 mm.

สําหรับ ระบบดิมเมอร

Brown

Blue

White

Black

Green/Yellow :

A = 38-40 mm.

B = 8-10 mm.

C = 30-32 mm.

1 : +

2 : -

To Luminaire./เขาโคมไฟ From input./สําหรับสายเขา

Last Revised On : 4/12/2017 REV.03 FR-DM-17 REV.03 EFF 15/09/17

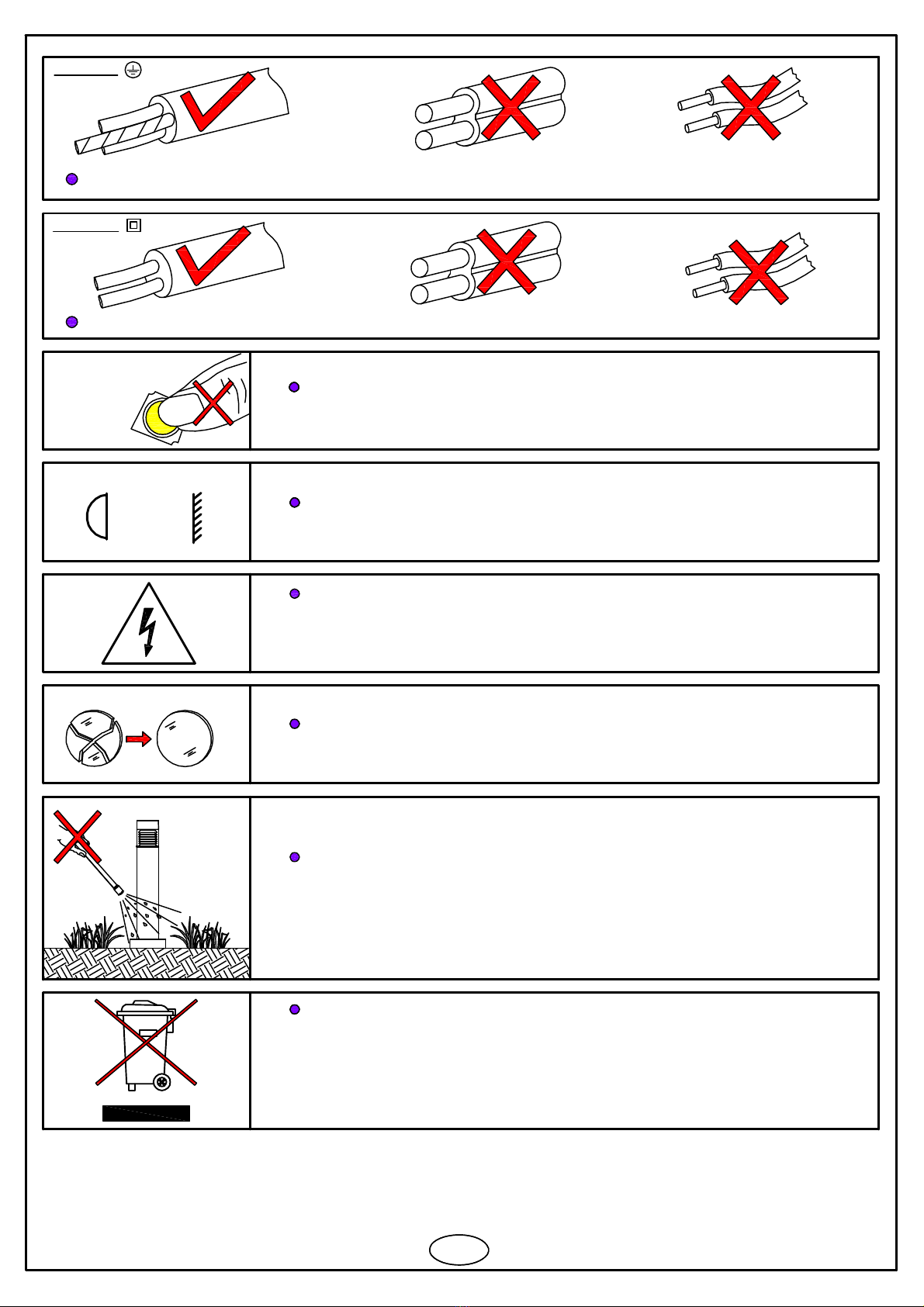

4/4

Cable Size/ขนาดสายไฟ : 3x0.75 mm. Ø7-12 mm.

Cable Size/ขนาดสายไฟ : 2x1.00 mm. Ø7-12 mm.

NO Do not touch the LED because it may shorten the life time or the LED can be

breaking down.

หามสัมผัสหลอด LED โดยเด็ดขาด เพราะจะทําใหหลอดเสื่อมสภาพ

Minimum distance to lighted surface.

ระยะหางขั้นต่ํา จากหนาโคมถึงพื้นผิวที่ถูกสองสวาง

0.5 m

The light source contained in this luminaire shall only be replaced by the

manufacturer or his service agent or similar qualified person.

การถอดเปลี่ยนแหลงกําเนิดแสงของโคมรุนนี้ควรกระทําโดยผูผลิต หรือชางผูชํานาญที่ไดรับการ

ฝกอบรมจากผูผลิตเทานั้น

Any damaged safety glass cover must be replaced only with the original

spare part.

เมื่อกระจกเกิดความเสียหาย เพื่อความปลอดภัยควรสั่งอะไหลแทจากผูผลิตเทานั้น

Environmental protection: Waste electrical products should not be disposed of

with household waste. please recycle where facilities exist.check with your local

authority or retailer for recycling advice.

หามทิ้งผลิตภัณฑนี้รวมกับขยะในครัวเรือนชนิดอื่นๆ เมื่อสิ้นสุดอายุการใชงาน โปรดแยกผลิตภัณฑ

ออกจากของเสียประเภทอื่นๆ และรีไซเคิลอยางเหมาะสม เพื่อสงเสริมการนําทรัพยากรกลับมาใชซ้ํา ซึ่ง

จะชวยปองกันอันตรายตอสิ่งแวดลอมหรือสุขภาพของมนุษยที่เกิดจากการทิ้งขยะโดยไมมีการควบคุม

Avoid using chemical compounds and aggressive agents such as , weed repellents

fertilizers and acid solvent near the Luminaires.

หามใชสารเคมีเชน ปุย, ยากําจัดศัตรูพืช, ปูนขาว และสารละลายที่เปนกรด บริเวณที่ติดตั้งโคมไฟ

Last Revised On : 4/12/2017 REV.03 FR-DM-17 REV.03 EFF 15/09/17

For class I

For class II
