Urmet domus Micro IP Manuale del sistema

DS 1160-007 LBT 20493

Mod.

1160

CITOFONO VIVAVOCE IP

IP HAND-FREE DOOR PHONE

INTERPHONE MAINS-LIBRES IP

INTERFONO MANOS LIBRES IP

SPRECHANLAGE MIT FREISPRECHSYSTEM IP

IP HANDSFREE DEURTELEFOON

Sch./Ref.1160/3

LIBRETTO DI INSTALLAZIONE

INSTALLATION HANDBOOK

NOTICE D’INSTALLATION

MANUAL DE INSTALACIÓN

INSTALLATIONSANLEITUNG

INSTALLATIEHANDLEIDING

18 DS1160-007

DEUTSCH

Die Sprechanlage Karte 1160/3 ist ein IP-Gerät, das für das Ipercom-System vorgesehen ist.

Für einen einwandfreien Betrieb des Geräts ist eine LAN/POE-Verbindung erforderlich.

Achtung! Es ist unbedingt notwendig, den Firmware-Upgrade des gesamten Ipercom-Systems auf

die letzte verfügbare Version, 1.1.0 oder höher, durchzuführen. Diese ﬁnden Sie auf der

Website www.urmet.com.

GERÄTEBESCHREIBUNG

1. LAN-Steckverbinder Ipercom mit POE-Netzteil (DOORPHONE POE PORT)

2. 12-Wege-Steckverbinder für den Anschluss der Sprechanlage an Optionsvorrichtungen, die das

Erzielen der folgenden Leistungen gestatten:

• Panikalarm,

• Rufwiederholung,

• Etagenruf,

• Aktivierung von Yokis-Geräten.

BESCHREIBUNG DER DRÄHTE FÜR DEN ANSCHLUSS AN DIE

ANLAGE

Farbe Name Beschreibung

Gelb PANIC Panikalarm

Grün X1 Taste

Blau GT Gemeinsamer Tastenkontakt und

Weiß Y1 Taste

Grau - Nicht verwendet

Farbe Name Beschreibung

Grau - Nicht verwendet

Braun S- Rufwiederholung

Orange S+

Violett FC Etagenruf

DS1160-007

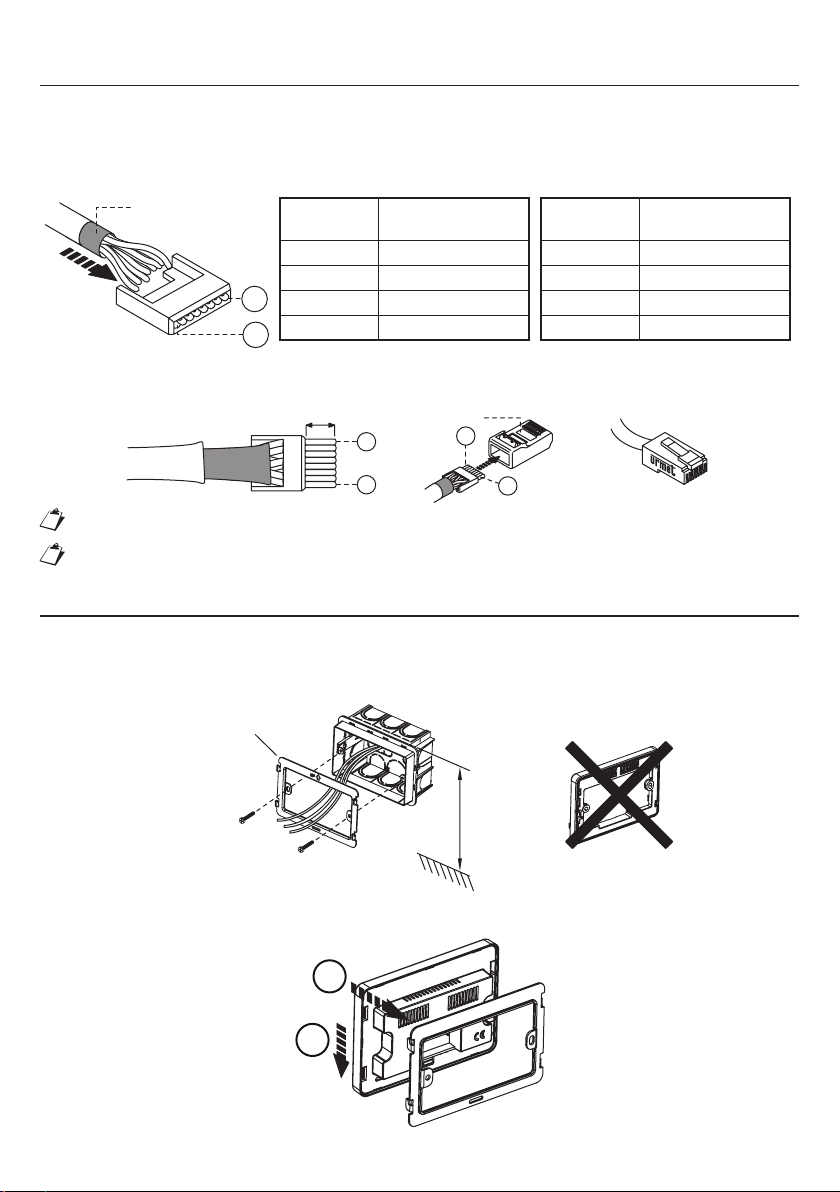

VERKABELUNGSANLEITUNG

RJ45-Ethernetkabel

Das Ipercom-System ist für einen Betrieb nach dem Standard EIA/TIA 568B konzipiert.

Das Kabel an einem der RJ45-Steckverbinder mit Urmet-Logo einstecken.

Den Leiter unter Berücksichtigung der genannten Farbgebungen (Standard T568B) in die Führung

einführen.

Leiter Nr. Kabelfarbe

1 Weiß-Orange

2 Orange

3 Weiß-Grün

4 Blau

Leiter Nr. Kabelfarbe

5 Weiß-Blau

6 Grün

7 Weiß-Braun

8 Braun

Grauer Mantel

Die Kabel so abschneiden, dass sie ca. 5 mm aus der Führung herausragen, die Führung in den Stecker

einführen und mit dem dafür vorgesehenen Werkzeug crimpen.

Stecker

~ 5 mm

Sicherstellen, dass der graue Mantel innerhalb des Steckers bleibt.

Dieser Anschlusstyp garantiert KEINE Doppelisolierung.

INSTALLATION

MIT UNTERPUTZDOSE MOD. 503

Einbaudose wie unten abgebildet in der angegebenen Höhe installieren.

Anbauplatte wie abgebildet an der Unterputzdose.

Einbaudosetyp 503

Anbauplatte

1,55 m

n° 2 M3,5 x 19 mm

(mitgeliefert)

Anschlüsse herstellen.

Sprechanlage an der Halterung befestigen.

•

20 DS1160-007

MIT UNTERPUTZDOSE Ø 60 MM

Einbaudose wie in der angegebenen Höhe installieren.

Das Kunststoffunterteil von der Sprechanlage entfernen und wie in der folgenden Zeichnung gezeigt an der

Wand befestigen.

1,55 m

n° 1 2,9 x 13 mm

Senkkopfschrauben

Einbaudose Ø 60 mm

n° 1 Wanddübel und

Schrauben (mitgeliefert)

Anschlüsse herstellen.

Die Sprechanlage am Kunststoffunterteil befestigen.

ENTFERNUNGEN, QUERSCHNITTE KABEL UND TECHNISCHE LEISTUNGEN

Anschlusstyp Max. Entfernung Min. - max. Querschnitt

Etagenruf 30 m 0,5 - 1 mm2

Panikalarm 30 m 0,5 - 1 mm2

Rufwiederholung 30 m 0,5 - 1 mm2

Yokis-Geräte 10 m 0,5 - 1 mm2

LAN 100 m CAT5e (*)

(*) Um den Betrieb der Sprechanlage bei maximalen Entfernungen zu gewährleisten, muss das Kabel der

Kategorie 5 angehören und der Querschnitt der Zweidrahtleitungen AWG24 entsprechen

Der Höchstwiderstand des einzelnen Leiters darf nicht mehr als 10 Ohm/100 m betragen.

Das Kabel muss den folgenden Vorschriften entsprechen:

- EIA/TIA 568-B.2 oder EIA/TIA 568-C.2

- EN50288 3-1

- IEC 61156-5

Der Anschluss zwischen Sprechanlage und POE-Schalter muss mit einem einzigen Kabel ohne

Anwendung zusätzlicher Patchkabel vorgenommen werden.

POE-Versorgungsspannung: .......................................................................................................... 48-54 V

Max. Verbrauch: @ 48 V: .....................................................................................................................125 mA

Betriebstemperatur: .........................................................................................................................-5 ÷ 45°C

Maximaler Strom der Kontakte X1/GT oder Y1/GT: ...............................................................50 mA - 12 Vdc

DS1160-007

Anschluss eines E2BPP-Moduls an das Sprechanlage zur zentralen Beleuchtungs- und

Rolllädensteuerung

SD541-4004

MVR500ER

OFNLBP

Rollläden

MVR500ER

OFNLBP

ANTENNE

R1 R1

Rollläden

Max 10 m

Nach entsprechender Programmierung der Yokis-Geräte stehen folgende Möglichkeiten zur

Verfägung:

zentral gesteuertes Herunterfahren der Rollläden mit einem Taster (z. B. )

Ausschalten der Beleuchtung mit einem zweiten Taster (z. B. )

Weitere Informationen zur YOKIS-Produktlinie ﬁnden Sie auf www.yokis.com

–

22 DS1160-007

NEDERLANDS

De deurtelefoon Sch. 1160/3 is een IP-apparaat voor het Ipercom-systeem.

Om te zorgen dat het systeem correct werkt, is er een LAN/PoE-aansluiting nodig.

Opgelet! Een ﬁrmware upgrade van het volledige Ipercom-systeem naar de laatste beschikbare

versie 1.1.0 of hoger, is absoluut noodzakelijk. Download op de site www.urmet.com.

BESCHRIJVING VAN DE ONDERDELEN

1. LAN-stekker Ipercom met PoE-voeding (DOORPHONE POE PORT)

2. 12-polige stekker voor de aansluiting van de deurtelefoon op optionele apparaten waarmee de

volgende functies mogelijk zijn:

• paniekalarm,

• oproepherhaling,

• verdiepingsoproep,

• activering van Yokis-apparaten.

BESCHRIJVING VAN DE DRADEN VOOR DE AANSLUITINGEN OP

HET SYSTEEM

Kleur Naam Beschrijving

Geel PANIC Paniekalarm

Groen X1 Toets

Blauw GT Gemeenschappelijk van toets en

Wit Y1 Toets

Grijs - Niet gebruikt

Kleur Naam Beschrijving

Grijs - Niet gebruikt

Bruin S- Herhaling oproep

Oranje S+

Paars FC Verdiepingsoproep

DS1160-007

AANWIJZIGINGEN VOOR DE BEDRADING

Ethernetkabel RJ45

Het Ipercom-systeem is ontwikkeld om te functioneren met de standaard EIA/TIA 568B.

Plaats de kabel op een van de RJ45 stekkers met het Urmet-logo.

Steek de stekker in de geleiding, met inachtneming van de kleurcode (Standaard T568B)

Stekker nr. Kleur kabel

1 Wit-Oranje

2 Oranje

3 Wit-Groen

4 Blauw

Stekker nr. Kleur kabel

5 Wit-Blauw

6 Groen

7 Wit-Bruin

8 Bruin

Grijze kabelmantel

Snijd de kabels zodanig dat ze circa 5 mm uit de geleiding steken, steek de geleiding in de plug en krimp

de kabel met een krimptang.

Plug

~ 5 mm

Controleer of de grijze kabelmantel in de plug blijft zitten.

Dit type aansluiting garandeert GEEN dubbele isolatie.

INSTALLATIE

MET INBOUWDOOS MOD. 503

Metsel de inbouwdoos in op de hoogte die in onderstaande tekening is aangegeven.

Bevestig de metalen beugel op de inbouwdoos.

Doos Mod. 503

Metalen beugel

1,55 m

2 schroeven M3,5 x 19 mm,

bijgeleverd

Voer de aansluitingen op de deurtelefoon uit.

Bevestig de deurtelefoon aan de beugel.

•

24 DS1160-007

MET INBOUWDOOS Ø 60 MM

Metsel de inbouwdoos in op de aangegeven hoogte.

Verwijder de plastic steun van de deurtelefoon en bevestig hem aan de muur zoals in onderstaande tekening

aangegeven.

1,55 m

1 schroef 2,9 x 13 mm

met verzonken kop

Doos Ø 60 mm

1 schroef en plug,

bijgeleverd

Voer de aansluitingen op de deurtelefoon uit.

Bevestig de deurtelefoon aan de plastic steun.

AFSTANDEN, DOORSNEDES KABELS EN TECHNISCHE PRESTATIES

Type aansluiting Max. afstand Min - max doorsnede

Oproep naar etage 30 m 0,5 - 1 mm2

Paniekalarm 30 m 0,5 - 1 mm2

Extra bel 30 m 0,5 - 1 mm2

Yokis-apparaten 10 m 0,5 - 1 mm2

LAN 100 m CAT5e (#)

(#) Om de werking van de deurtelefoon bij maximale afstanden te garanderen, moet de kabel over categorie

5e beschikken en moet de doorsnede van de gedraaide kabels AWG24 bedragen.

De maximale weerstand van de enkele stekker mag niet hoger zijn dan 10ohm/100m.

De kabel moet voldoen aan de volgende normen:

- EIA/TIA 568-B.2 of EIA/TIA 568-C.2

- EN50288 3-1

- IEC 61156-5

De aansluiting tussen deurtelefoon en PoE-switch moet worden uitgevoerd met een enkele kabel zonder

gebruik van extra patchkabel.

PoE voedingsspanning: .................................................................................................................. 48-54 V

Maximum verbruik @ 48 V: ..................................................................................................................125 mA

Bedrijfstemperatuur: .........................................................................................................................-5 ÷ 45°C

Maximale stroom contacten X1/GT of Y1/GT: .......................................................................50 mA - 12 Vdc

DS1160-007

Aansluiting op de deurtelefoon van een E2BPP-module voor centrale bediening van lichten

en zonwering

SD541-4004

MVR500ER

OFNLBP

Rolluik

MVR500ER

OFNLBP

ANTENNE

Max 10 m

R1 R1

Rolluik

Nadat de Yokis-apparaten overeenkomstig zijn geprogrammeerd, zijn de volgende functies

mogelijk:

centraal geregelde sluiting van de rolluiken met een toets (bijv. );

uitschakelen van de lichten met een tweede toets (bijv. )

Meer informatie over de YOKIS-producten vindt u op de website www.yokis.com

–

26 DS1160-007

ITALIANO

DIRETTIVA 2012/19/UE DEL PARLAMENTO EUROPEO E DEL CONSIGLIO del 4 luglio 2012

sui riﬁuti di apparecchiature elettriche ed elettroniche (RAEE)

Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il

prodotto alla ﬁne della propria vita utile deve essere raccolto separatamente dagli altri riﬁuti.

L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a ﬁne vita agli idonei centri comunali

di raccolta differenziata dei riﬁuti elettrotecnici ed elettronici.

In alternativa alla gestione autonoma è possibile consegnare l’apparecchiatura che si desidera

smaltire al rivenditore, al momento dell’acquisto di una nuova apparecchiatura di tipo

equivalente.

Presso i rivenditori di prodotti elettronici con superﬁcie di vendita di almeno 400 m2è inoltre

possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire

con dimensione massima inferiore a 25 cm.

L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al

riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare

possibili effetti negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali

di cui è composta l’apparecchiatura.

ENGLISH

DIRECTIVE 2012/19/EU OF THE EUROPEAN PARLIAMENT AND OF THE COUNCIL of 4 July

2012 on waste electrical and electronic equipment (WEEE)

The symbol of the crossed-out wheeled bin on the product or on its packaging indicates that this

product must not be disposed of with your other household waste.

Instead, it is your responsibility to dispose of your waste equipment by handing it over to a

designated collection point for the recycling of waste electrical and electronic equipment.

The separate collection and recycling of your waste equipment at the time of disposal will help to

conserve natural resources and ensure that it is recycled in a manner that protects human health

and the environment.

For more information about where you can drop off your waste equipment for recycling, please

contact your local city ofﬁce, your household waste disposal service or the shop where you

purchased the product.

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali urmet domus Sistema di interfono

urmet domus

urmet domus VOG 7 1760/31 Manuale utente

urmet domus

urmet domus 1083 Manuale di installazione e funzionamento

urmet domus

urmet domus 1145/1 Manuale utente

urmet domus

urmet domus 1722 Manuale utente

urmet domus

urmet domus EASIVOICE 926 Manuale utente

urmet domus

urmet domus 1083/8 Manuale utente

urmet domus

urmet domus 1150 Manuale utente

urmet domus

urmet domus egeo Manuale operativo

urmet domus

urmet domus 1730 Manuale utente

urmet domus

urmet domus 1060/71 Manuale utente

urmet domus

urmet domus 1083/40 Manuale utente

urmet domus

urmet domus miro 1183 Manuale utente

urmet domus

urmet domus IPerCom VOG 5 1761 Manuale del sistema

urmet domus

urmet domus sinthesi steel 1375 Manuale utente

urmet domus

urmet domus 1082/80 Manuale utente

urmet domus

urmet domus SIGNO 1740 Manuale di istruzioni

urmet domus

urmet domus SIGNO 1740 Manuale utente

urmet domus

urmet domus 1717 Manuale di istruzioni

urmet domus

urmet domus Alpha 1168 Manuale utente

urmet domus

urmet domus 2 Voice Sinthesi Steel 1758/83 Manuale utente

urmet domus

urmet domus MATIBUS 1752/20D Manuale utente

urmet domus

urmet domus 1708 Manuale utente

urmet domus

urmet domus VOG 5 Manuale di istruzioni

urmet domus

urmet domus 1760/31 Manuale utente

Manuali Sistema di interfono popolari di altre marche

Bticino

Bticino LINEA 3000 Manuale utente

MSI

MSI MSI-140 Manuale utente

golmar

golmar Stadio Plus Manuale utente

CyberData

CyberData 011211 series Manuale

Vidos

Vidos duo M1021 Manuale utente

Vimar

Vimar ELVOX 7539/E Manuale utente

SSS Siedle

SSS Siedle BTSV 850-03 Manuale utente

Dahua

Dahua VTO Series Manuale utente

Elvox

Elvox 5651 Manuale utente

Videx

Videx VIDEOKIT Series Manuale utente

Rocom

Rocom Doortello Business FW T2.05W2.04 Manuale utente

Viking

Viking E-35-EWP Manuale utente

Safeguard Supply

Safeguard Supply LRA-EX1000 Manuale utente

SSS Siedle

SSS Siedle BFCV 850 Series Manuale utente

GRD

GRD MAX V2 Manuale utente

Alecto

Alecto ADI-250 Manuale utente

Aiphone

Aiphone IE-8MD Manuale utente

Perel

Perel EDB4 Manuale utente

urmet domus micro IP Manuale del sistema

Manuali Sistema di interfono popolari di altre marche
