Valor H5 Manuale utente

4008896-03

INSTALLER

Leave this manual

with the appliance.

CONSUMER

Retain this manual

for future reference.

The 1130CIK Clean Installation Kit installs at the time of

framing the appliance BEFORE installing the wall ﬁnish.

Non-combustible wall finishes are required and

are applied over top of ﬂanges and butted up to 1130’s

frame—see appliance installation manual for more

information about ﬁnishing around this kit.

This kit is not intended to and cannot be installed

with any other trim. Overview

H5 1100M

Top panel

Left hand panel

Right hand

panel

Lower panel

Right hand

door

Left hand

door

Removable panel

Barrier screen

Upper finishing

strip

39-1/2” [1004 mm]

33-5/8” [854 mm]

25-3/8” [645 mm]

36” [915 mm]

1-5/8” [42 mm]

%RWWRPRIWULPȵXVKZLWKERWWRPRIDSSOLDQFH

$LUJDS

DWWRSRI

%DUULHU

VFUHHQ Frame

depth

1-1/4”

[32 mm]

Upper Finishing

Strip depth

1-3/4” [45 mm]

This kit must be installed by a

qualified installer, service agency

or gas supplier at the time of

the heater installation. These

instructions are to be used in

conjunction with the fireplace

main installation instructions.

HOT GLASS WILL

CAUSE BURNS.

DO NOT TOUCH GLASS

UNTIL COOLED.

NEVER ALLOW CHILDREN

TO TOUCH GLASS.

DANGER

A barrier designed to reduce the risk of burns from the hot

viewing glass is provided with this appliance and must be

installed for the protection of children and other at-risk

individuals.

1130CIK Clean Installation Kit

CSA approved for use with Valor H5 1100M models ONLY

INSTALLATION MANUAL

H5 Series

WARNING

Raised, non-combustibe hearths,

although safe, can get quite hot and may

present a burn hazard to children and

other at-risk individuals.

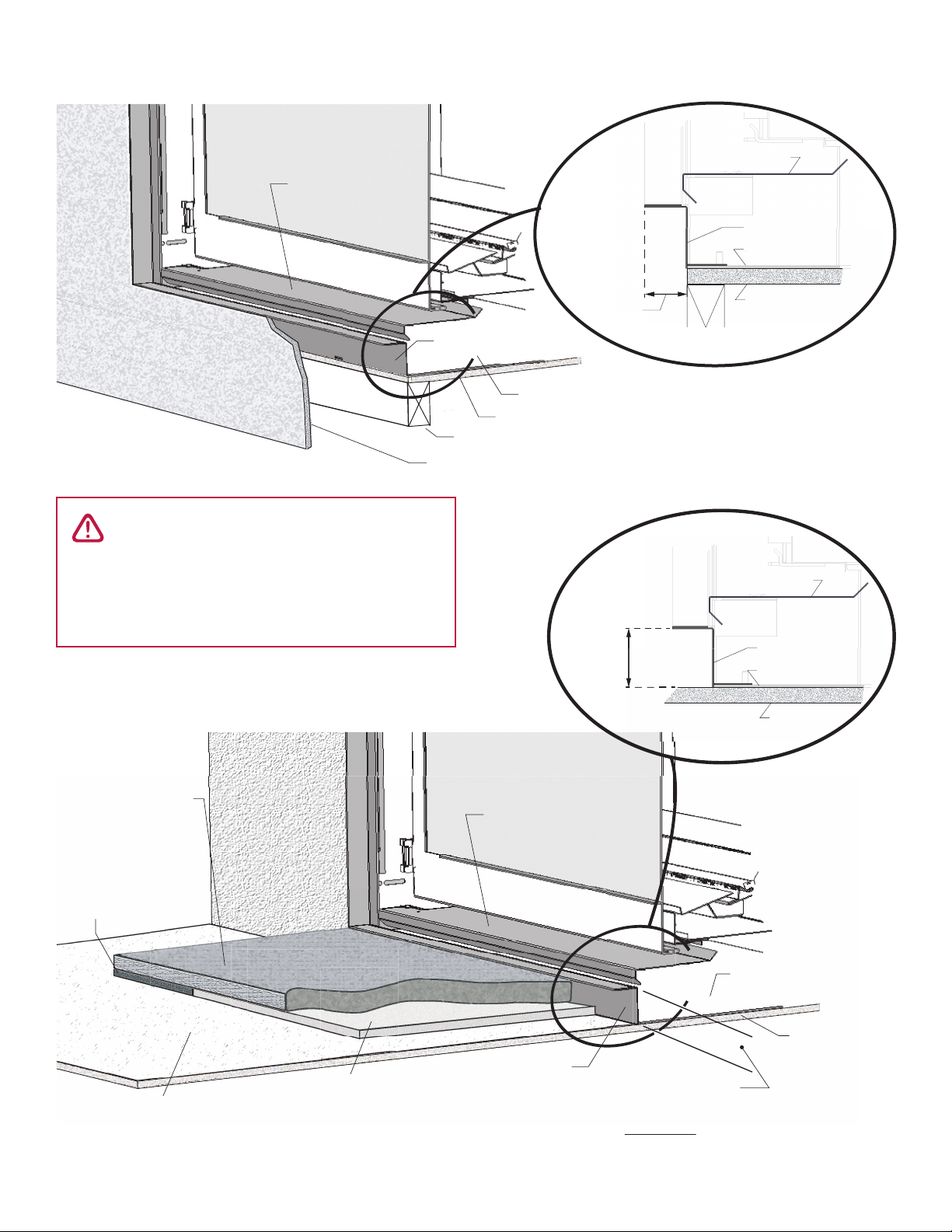

Section view, up the wall—detail

Lower panel

Removable panel

Finishing up the wall

Stud

Plywood base

Appliance base

:DOOȴQLVK

Removable panel

Appliance base

Combustible

VXEȵRRU

Plywood

VXEȵRRU

Non-combustible

PDWHULDO

1/2” combustible

shims at ends to

match Micore

1/2” insulating Micore panel

- min. 30” wide x 10” deep

(supplied with appliance)

1-5/8” [42 mm]

max. thickness

(including Micore)

/RZHUSDQHO

Lower panel

Removable panel

1-5/8”

[42 mm]

Front of

appliance

Plywood base

Appliance base

Lower panel

”

Plywood base

Appliance base

Non-

combustible

hearth with

Micore

Lower panel

Removable panel

1-1/4”

[32 mm]

Front of

appliance

Stud

Plywood base

Appliance base

Lower panel

Stu

Plywood b

ase

App

liance base

Wall

ȴQLVK

1130CIK - Finishing up the wall

1130CIK - Finishing with hearth

Section view, hearth—detail

Install Appliance with 1130 Clean Installation Kit

The frame ﬁxing brackets provided loose with the

appliance are not needed with this kit.

The positioning brackets, convection gap ﬁller brackets

and trim support brackets installed on the appliance

are not needed with this kit and must be removed as

indicated below.

Hearth considerations

You need to know whether there will be a hearth or

not in front of the appliance and some rules must be

considered:

Without hearth (up the wall)

In the case where there is no hearth, the bottom of the

appliance must be raised at least 4 inches above any

exposed combustible ﬂoor in front. See Finishing up the

wall diagram on previous page.

With hearth

Hearths or any exposed surface directly in front of the

appliance, raised above the bottom of the appliance

(max. 1-5/8” thick), or located within 4" vertically

below the bottom of the appliance will need to be

constructed of non-combustible material and must

include the 1/2" Micore insulation board provided to

be used as a thermal break between non-combustible

and combustible material underneath. See Finishing

with hearth diagram on previous page and appliance's

Installation Manual for more information.

Raising the appliance further will help reduce ﬂoor

temperatures.

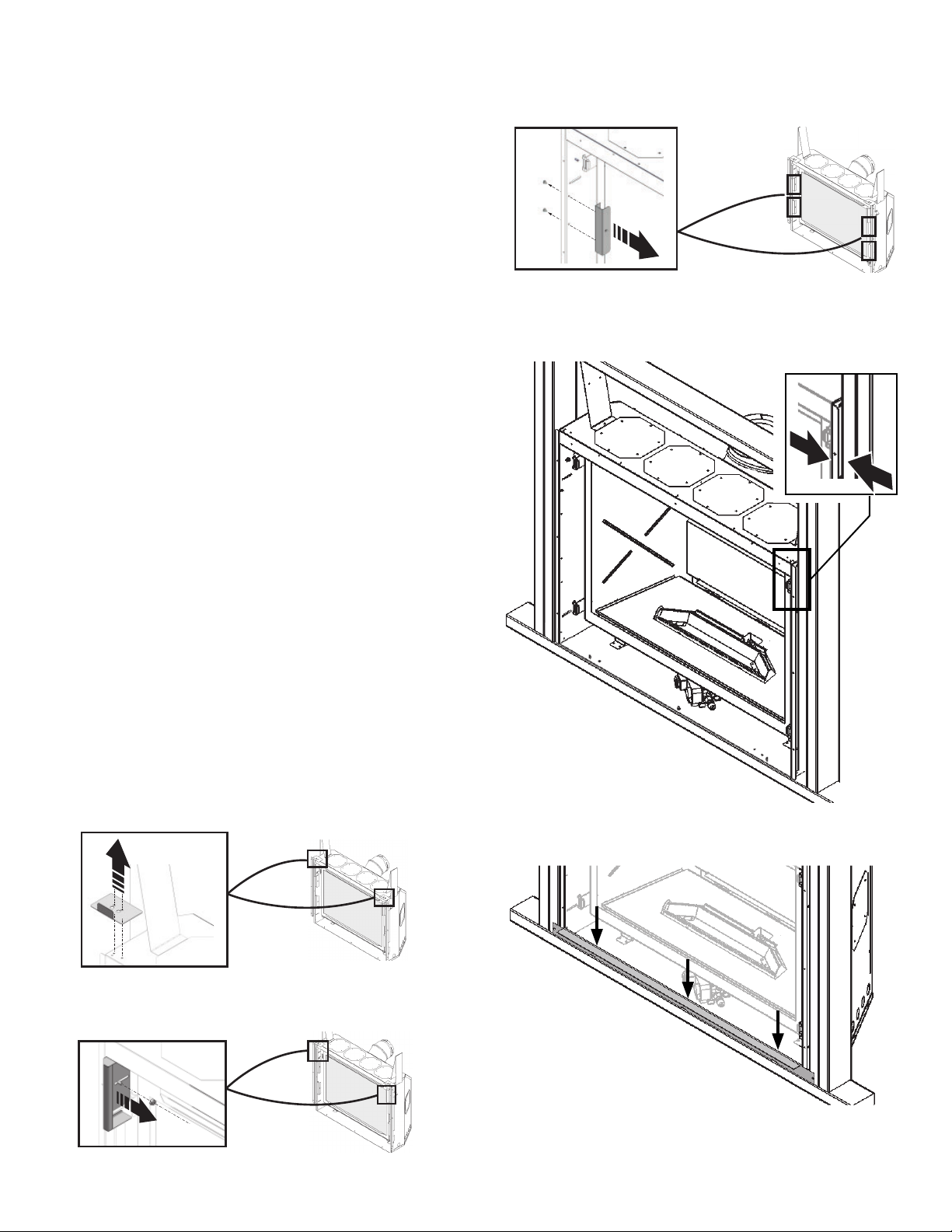

Installation at time of framing

Prepare the appliance

1. On top of the appliance's case in front of the stand-

oﬀs, remove the positioning brackets (2 screws each).

2. On top, each side of the window, remove the con-

vection brackets (1 nut/side).

3. On each side of the ﬁrebox, remove, from outside of

the appliance's case, four brackets which are used

with other fronts (2 screws each).

Installation

1. Align the appliance with the cavity, and push it in

until the front face is ﬂush with the studs.

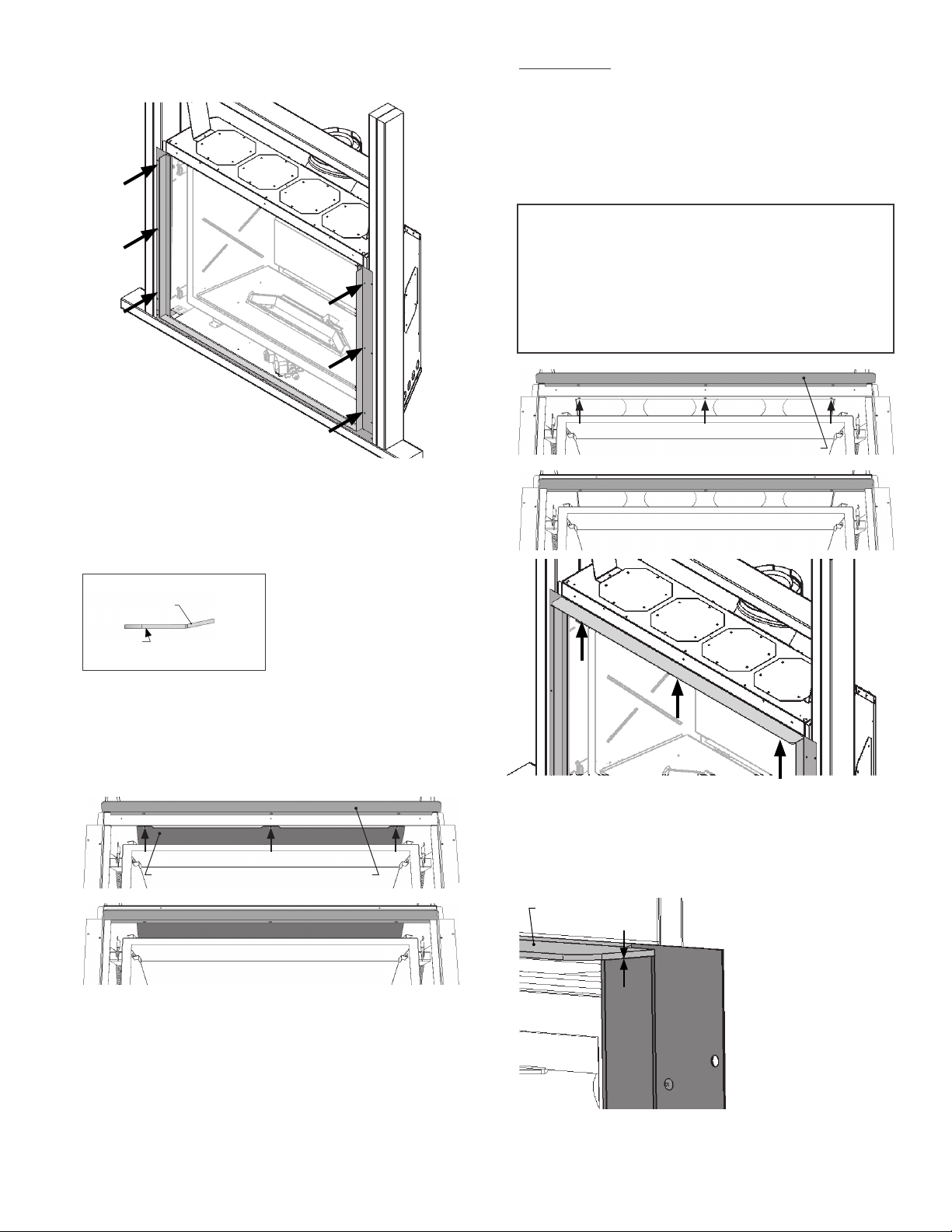

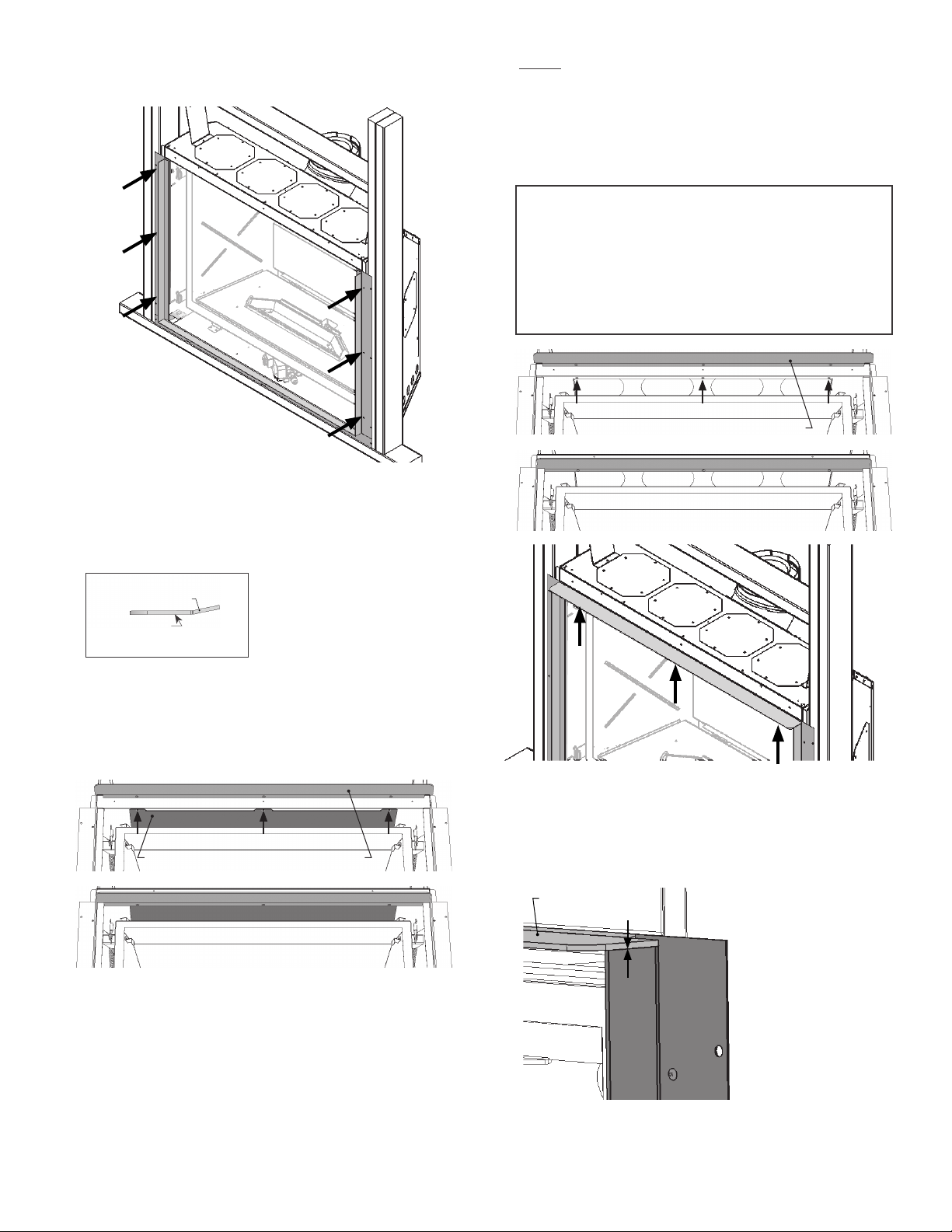

2. Install the lower panel using the three studs at the

base of the appliance (3 nuts supplied).

3. On the appliance, install the side panels as indicated

(3 x 1/2" screws per side).

4. Install the upper ﬁnishing strip in the orientation

shown below, under the appliance's case top edge.

The ﬁnishing strip is secured to the appliance using

the removable baﬄe's 3 existing screw holes.

With no HeatShift. Remove the 3 screws retaining

the removable convection baﬄe and discard them.

Slide the ﬁnishing strip over the baﬄe's tabs, then

secure the strip and baﬄe together to the appliance

using 3 countersunk screws supplied with this kit.

Curves upwards

in fireplace

Bottom

Front Rear

Side View

Convection baffle

Finishing strip installed

Finishing strip

ONLY with HeatShift. Remove the 3 screws retain-

ing the removable convection baﬄe. Remove the

baﬄe, then slide the ﬁnishing strip over the screw

holes and secure it with 3 countersunk screws

supplied. Discard the convection baﬄe and its

original screws.

Ensure there is no gap between the upper ﬁnishing

strip and the side panels.

If there is a gap, loosen the side panel's 3 screws,

push the panel up to close the gap and tighten the

screws.

NOTE

Use of the optional HeatShift System requires

the convection baffle to be removed above the

firebox. See Appliance Preparation, Optional

HeatShift or HeatShift section in Appendix D of

the appliance's installation manual.

Convection baffle

removed

Finishing strip installed

Finishing strip

Side

panel

Upper

finishing strip

5. Install the top panel as indicated (3 x 1/2" screws).

6. Ensure the appliance is snug against the framing

and secure it to the studs on each side (5 ﬁxing

points per side). Use wood screws (not supplied with

this kit).

7. Set aside the side doors, removable panel and bar-

rier screen to install later when the appliance’s set-

up and wall ﬁnish application are completed.

8. Continue the installation of the appliance as indi-

cated in the H5 Installation Manual.

Finish kit installation

Once the appliance installation and wall ﬁnish is

completed, ﬁnish the installation of the framing kit.

1. Slide the removable panel at the bottom of the

ﬁreplace into the clips on the horizontal supports on

each side; the panel covers the valve and goes

under the ﬁrebox. Push the panel in until fully

inserted into the clips.

2. Identify left hand door from right using diagram

below.

Left Side Door Right Side Door

Tab at the bottom

Description Part Number

1Toppanel 4008451AZ

2Upperﬁnishing strip 4008449AZ

3 Left hand side panel 4008439AZ

4 Right hand side panel 4008442AZ

5 Left hand side door 4008445AZ

6 Right hand side door 4008447AZ

7 Lower panel 4008450AZ

8Removablepanel 4008452AZ

9 Barrier screen 4008437AZ

not

shown #8 x 1/2 low proﬁle screws black (9) 4004560

not

shown #8-18 x 1/2 countersunk screws (3) 4007627

not

shown #8 - 32 Hex nuts (3) 4001517

Repair Parts List

3. Position LH door to left side of front frame, identify

top and bottom door slots just behind front panel

and slide door locator laterally into slots. Then slide

door down.

4. Repeat for other

door.

5. Install the barrier screen. The tabs rest at the bot-

tom, and the screen is held in place by magnets.

a. Rest the bottom tabs on the edge of the

removable panel as indicated.

b. Push the screen against the steel front panel.

tabs at the

bottom

IMPORTANT

The barrier screen should sit as low as possible, to

leave an air gap at the top. This is intentional for

proper air flow.

WARNING

For safety purpose, ensure the barrier

screen is re-installed onto the ﬁreplace

after maintenance.

Designed and Manufactured by / for Miles Industries Ltd.

190 – 2255 Dollarton Highway, North Vancouver, B.C., CANADA V7H 3B1

Tel. 604-984-3496 Fax 604-984-0246

www.valorﬁreplaces.com

Because our policy is one of constant development and improvement, details may vary slightly from those given in this publication.

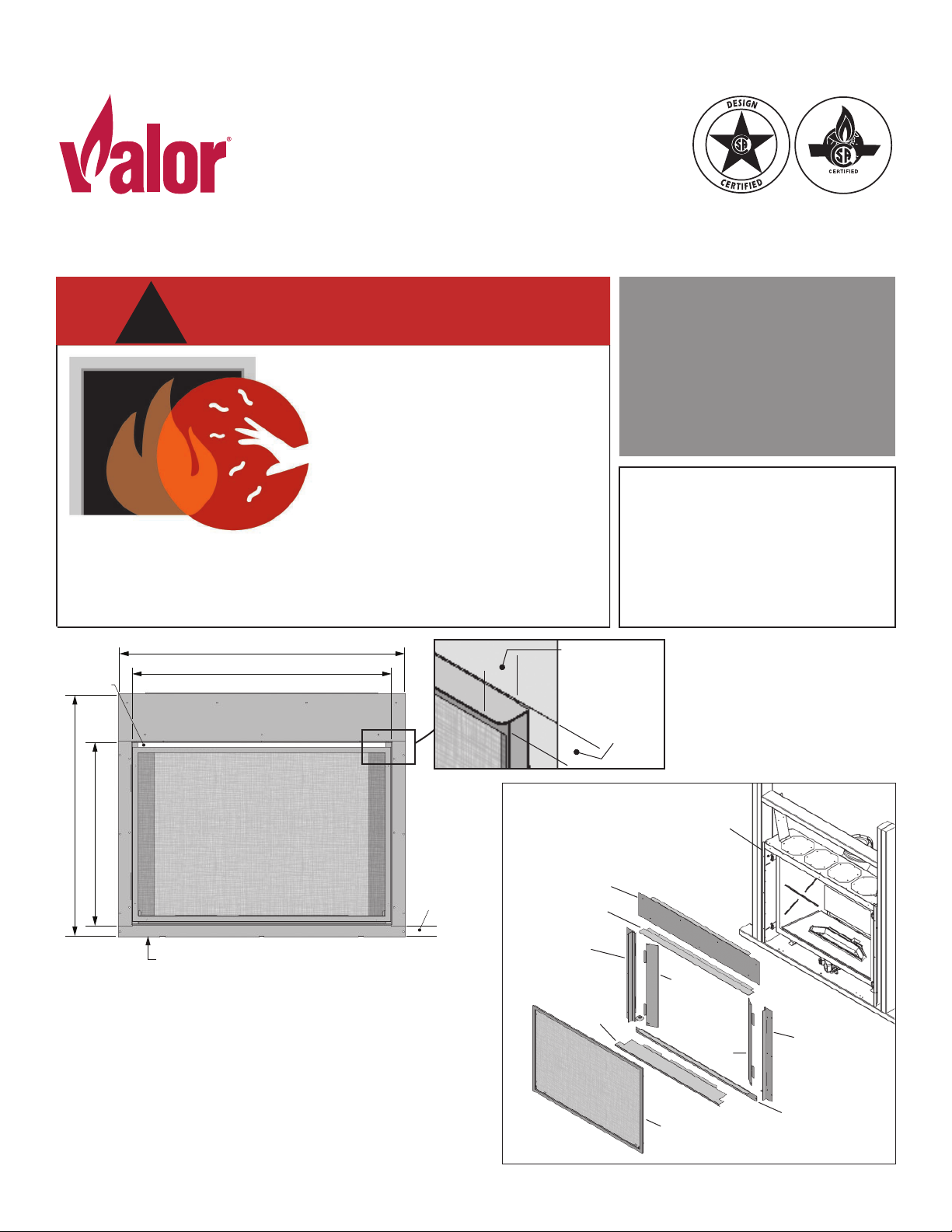

L'Encadrement minimal 1130CIK s'installe au foyer au

moment de l'encastrement dans la charpente AVANT

la ﬁnition du mur. La position de l'appareil est ﬁxe. Les

matériaux de finition incombustibles exigés sont

ensuite appliqués en couvrant le kit jusqu'au périmètre du

cadre—voir le Guide d'installation du foyer pour les détails

concernant la ﬁnition du mur autour du cadre.

Cet encadrement ne peut être installé avec d'autres

bordures. Concept

Montant

gauche

Montant

droit

Panneau

du bas

Panneau

amovible

Pare-étincelles

Encadrement minimal 1130CIK

Certiﬁé par la CSA pour usage avec les foyers Valor H5 1100M SEULEMENT

DIRECTIVES D'INSTALLATION

Série H5

H5 1100M

Panneau du haut

Porte

latérale

droite

Porte

latérale

gauche

Bande de finition

39-1/2” [1004 mm]

33-5/8” [854 mm]

25-3/8” [645 mm]

36” [915 mm]

1-5/8” [42 mm]

Bas de l’encadrement égal au bas de l’appareil

Espace

au-dessus

du pare-

étincelles

Profondeur

du cadre

1-1/4”

[32 mm]

Profondeur,

EDQGHGHȴQLWLRQ

1-3/4” [45 mm]

VITRE CHAUDE - RISQUE

DE BRÛLURES.

NE TOUCHEZ PAS UNE

VITRE NON REFROIDIE.

NE LAISSEZ JAMAIS UN

ENFANT TOUCHER LA VITRE.

L’écran pare-étincelles fourni avec ce foyer réduit le risque

de brûlure en cas de contact accidentel avec la vitre chaude

et doit être installé pour la protection des enfants et des

personnes à risques.

DANGER

Ce kit doit être installé par un

installateur qualifié, une agence

de service ou un fournisseur de

gaz au moment de l'installation

du foyer. Ces instructions doivent

être utilisées conjointement avec

le Guide d'installation du foyer.

INSTALLATEUR

Laissez cette notice

avec l'appareil.

CONSOMMATEUR

Conservez cette notice

pour consultation

ultérieure.

Cales combustibles de

1/2” [13 mm] d’épaisseur

à chaque bout du panneau

Micore pour combler l’espace

Panneau amovible

Base du foyer

Sous-plancher

combustible

Contreplaqué

Matériau

incombustible

Panneau isolant Micore

de 1/2” [13 mm]

- min. 30” large x 10” profond

(fourni avec l’appareil)

Épaisseur max.

de 1-5/8” [42 mm]

(incluant Micore)

Panneau

du bas

AVERTISSEMENT

Les dalles incombustibles, même si elles

sont sécuritaires, peuvent devenir très

chaudes et peuvent causer des brûlures

aux enfants et personnes à risques.

Coupe transversale, au mur—détail

Finition au mur

Finition avec dalle

Coupe transversale, dalle—détail

Panneau du bas

Panneau amovible

Finition au mur

Linteau

Contreplaqué

Base du foyer

Finition du mur

Panneau du bas

Panneau amovible

1-5/8”

[42 mm]

Devant de

l’appareil

Dalle

incombustible

avec panneau

Micore

Sous-plancher

Base de l’appareil

Panneau du bas

combustible

vec panneau

Mic

ore

Sous-plancher

Base de l’appareil

Panneau du bas

Panneau amovible

1-1/4”

[32 mm]

Devant

du foyer

Linteau

Contreplaqué

Base du foyer

Panneau du bas

Linteau

Contreplaqué

Base du foyer

Matériau

GHȴQLWLRQ

Installez l'appareil avec l'Encadrement 1130CIK

Les supports de ﬁxation des côtés fournis avec

l'appareil ne sont pas utilisés avec le 1130CIK.

Les angles de positionnement, déﬂecteurs de convec-

tion et supports de bordure installés sur l'appareil ne

sont pas utilisés et doivent être enlevés tel qu'indiqué

ci-dessous.

Dalle ou plancher protecteur

Vous devez savoir à ce point si une dalle ou un plancher

protecteur seront utilisés devant le foyer. Certaines

règles doivent être observées :

Sans dalle ou plancher protecteur

Dans le cas ou il n'y a pas de dalle ou plancher devant

le foyer, la ﬁnition du mur va jusqu'au rebord du bas

du 1130CIK. Voir l'illustration Finition au mur à la page

précédente.

Avec dalle ou plancher protecteur

Une dalle ou toute surface exposée devant l'appareil,

qu'elle soit plus haute que la base de l'appareil—

maximum 1-5/8" (42 mm) d'épaisseur—ou qu'elle

soit verticalement située à moins de 4" (102 mm)

sous la base de l'appareil, devra être fabriquée de

matériaux incombustibles. Elle devra inclure le panneau

isolant Micore de 1/2" (13 mm), fourni à titre d'isolant

thermique entre le matériau incombustible de la dalle/

plancher/surface exposée et le matériau combustible

en-dessous—voir l'illustration Finition avec dalle à la

page précédente et le Guide d'installation du foyer.

Soulever l'appareil aidera à réduire la température du

plancher ou dalle devant le foyer.

Installation au moment de l'encastrement

Préparez l'appareil

1. Sur le dessus de la caisse de l'appareil, enlevez les

deux angles de positionnement qui se trouvent au

devant (2 vis chacun).

2. De chaque côté du haut de la fenêtre, enlevez les

supports de convection (1 écrou par côté).

3. De chaque côté de la fenêtre, enlevez les quatre

supports de bordure utilisés avec les autres bor-

dures, les dévissant de l'extérieur de la caisse (2 vis

par support).

Installation

1. Insérez l'appareil dans la charpente le poussant

jusqu'à ce que sa surface avant soit alignée aux pot-

teaux de la charpente.

2. Installez le panneau du bas sur les trois chevilles du

bas du foyer, le ﬁxant au foyer avec trois écrous

fournis.

3. Sur l'appareil, installez les montants des côtés

(3 vis de 1/2"par côté).

4. Orientez la bande de ﬁnition selon l'image ci-des-

sous et installez-la sous le rebord supérieur de la

caisse de l'appareil. La bande de ﬁnition est ﬁxée à

l'appareil dans les mêmes trous de vis que le dé-

ﬂecteur de convection amovible.

Sans HeatShift. Enlevez les 3 vis retenant le dé-

ﬂecteur de convection amovible et jetez-les. Insérez

la bande de ﬁnition couvrant les trois languettes du

déﬂecteur et ﬁxez les deux pièces ensemble à

l'appareil avec 3 vis à tête fraisée fournies.

Déflecteur de

convection

Bande de finition installée

Bande de finition

SEULEMENT avec HeatShift. Enlevez les 3 vis

retenant le déﬂecteur de convection amovible.

Enlevez le déﬂecteur puis insérez la bande de

ﬁnition sur les trous de vis du déﬂecteur et ﬁxez la

bande à l'appareil avec 3 vis tête fraisée fournies.

Recyclez ou jetez le déﬂecteur de convection et ses

vis originales.

Assurez-vous qu'il n'y ait aucun espace entre la

bande de ﬁnition et les panneaux des côtés. Si c'est

le cas, dévissez le panneau de côté, remontez-le

pour fermer l'espace et revissez.

NOTE

Vous DEVEZ enlever le déflecteur de

convection si vous utilisez le système HeatShift

optionnel.

Voir Préparation, HeatShift, si utilisé ou

l'Appendice D du Guide d'installation du foyer.

Déflecteur de

convection enlevé

Bande de finition installée

Bande de finition

Panneau

de côté

Bande de

finition

Courbe vers le haut

dans le foyer

Avant Arrière

Bas

Vue de côté

Altri manuali per H5

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Valor Accessori per caminetti

Valor

Valor Retrofire Series Manuale utente

Valor

Valor G3 Series Manuale utente

Valor

Valor HeatShift LDK Series Manuale utente

Valor

Valor 725RTB Black Manuale utente

Valor

Valor 546LFB Manuale utente

Valor

Valor LEGEND G3 763BPB Manuale utente

Valor

Valor Horizon 614CVI Manuale utente

Valor

Valor 1600J L1 Manuale utente

Valor

Valor VENTANA Series Manuale utente

Valor

Valor HORIZON BSK602 Manuale utente

Valor

Valor MFCS05 Manuale utente

Valor

Valor H3 Series Manuale utente

Valor

Valor LINEAR SERIES Manuale utente

Valor

Valor LT2 2700K Manuale utente

Valor

Valor BSK645 Manuale utente

Valor

Valor L1 Series Manuale utente

Valor

Valor PORTRAIT BSK539-549-550 Manuale utente

Valor

Valor Legend G4 797FSB Manuale utente

Valor

Valor G3 Series Manuale utente

Valor

Valor PORTRAIT BSK531 Manuale utente

Valor

Valor 751LTK Manuale utente

Valor

Valor Portrait 549APB Manuale utente

Valor

Valor SFFK01 Manuale utente

Valor

Valor PORTRAIT BSK541 Manuale utente

Manuali Accessori per caminetti popolari di altre marche

Exodraft

Exodraft Xzense Manuale utente

Whalen

Whalen Ruso MNFP62BF23-6 Manuale utente

Lopi

Lopi Hearthview 864 Manuale utente

Woodstock Soapstone

Woodstock Soapstone Fireview 201 Manuale utente

EdilKamin

EdilKamin SERBATOIO 250 Guida rapida

Bronpi

Bronpi KIT-1 Manuale utente

Town & Country Fireplaces

Town & Country Fireplaces 22150051 Manuale utente

Travis Industries

Travis Industries 33 DVI Manuale utente

Superior

Superior ASD3628-TI Manuale utente

pleasant hearth

pleasant hearth OFP28WG Manuale utente

IHP

IHP Astria Series Manuale utente

Firegear

Firegear FG-H-2110SS Manuale utente

Nibe

Nibe Contura C i31 Manuale utente

kozy heat

kozy heat KZK-052 Manuale utente

SimpliFire

SimpliFire SF-WM36 Manuale utente

Bluegrass Living

Bluegrass Living BC18NR Guida rapida

pleasant hearth

pleasant hearth IRIS SCROLL Manuale utente

Cooke

Cooke Glass Wind Guard Manuale utente
