Valor LT2 Series Manuale utente

4009512-01

Adjustable Finishing 1” Trim 2775LFB

Use with Valor LT2 2700 Heater Models ONLY (series K or later)

INSTALLATION INSTRUCTIONS

LT2 Series

HOT GLASS WILL

CAUSE BURNS.

DO NOT TOUCH GLASS

UNTIL COOLED.

NEVER ALLOW CHILDREN

TO TOUCH GLASS.

DANGER

A barrier designed to reduce the risk of burns from the hot

viewing glass is provided with this appliance and must be

installed for the protection of children and other at-risk

individuals.

Note: This kit must be

installed or serviced by a

qualified installer, service

agency or gas supplier. These

instructions are to be used

in conjunction with the main

installation instructions

for the above listed heater

model.

INSTALLER: Leave this

manual with the appliance.

CONSUMER: Retain this

manual for future reference.

The 2775LFB Linear 1-inch finishing trim is designed

to be used on Linear LT2 2700 Valor heaters.

The application of this kit does not affect the venting

capabilities or method of preparation of the 2700 heater

as described in the installation manual.

This trim fits flat against the front of the cement board

with the ability to tuck additional materials up to 1/2”

thickness behind the trim.

DO NOT COVER the trim with any finish! See appliance

installation manual for more information about

finishing around this kit.

Overview (2700 engine and 2775LFB sold separately)

2700 Fireplace

Barrier screen

Side doors

Trim

Cover plate

21-1/4” [538 mm]

Trim size

51-3/8” [1303 mm]

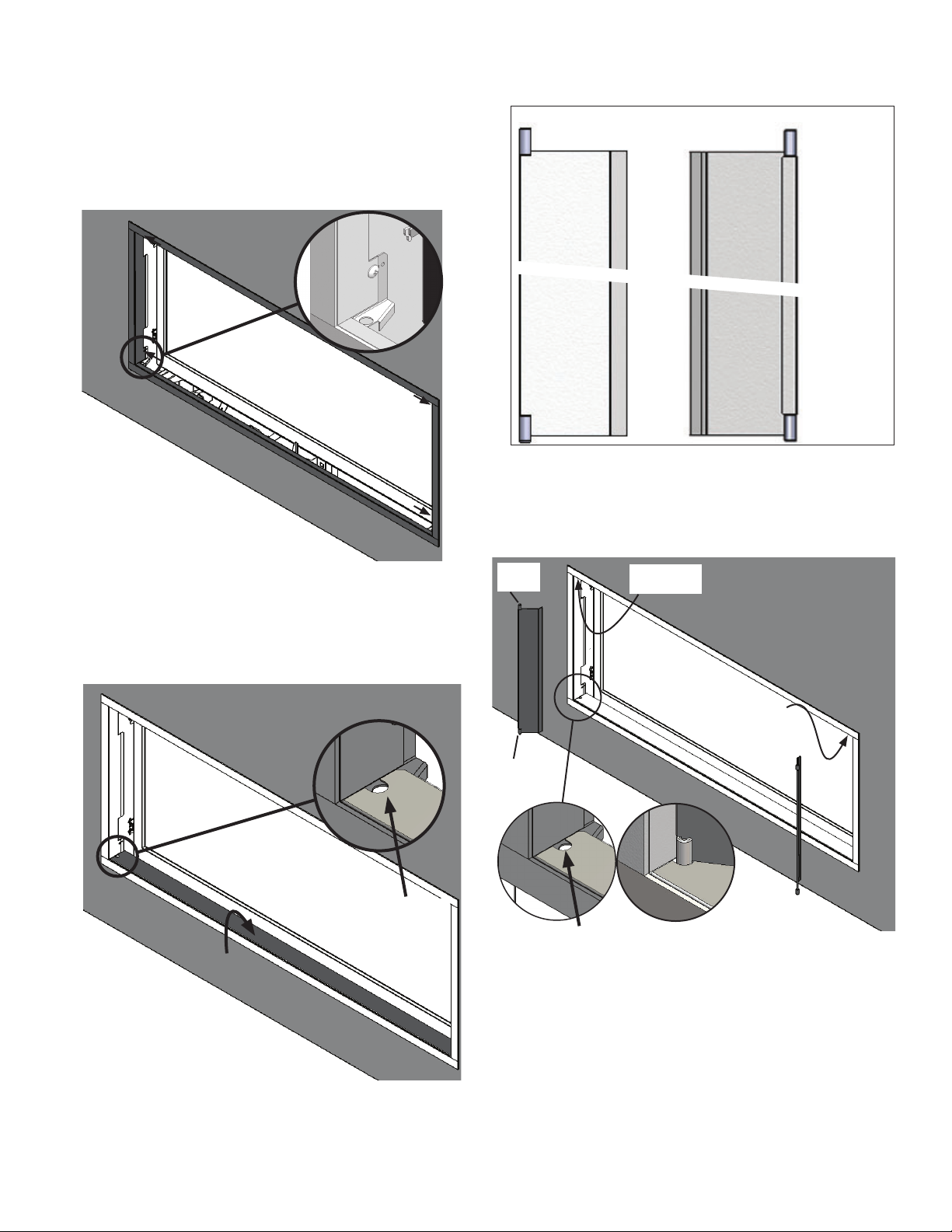

Installation

1. Insert the trim inside the appliance’s opening.

2. Press the trim in as far it will go to suit the wall finish

(to a maximum of 1/2” required non-combustible

board and 1/2” other material) and screw to the

frame using the deepest available screw hole (4

screws).

3. Place the cover plate in the space between the glass

and the trim. Align the round notch of the plate to

the hole in the support underneath as shown.

Note: Each end of the plate has a rounded notch

opening to insert the hinge pin of the side doors.

Align notch in plate

with hole underneath

4. Identify the left-hand door according to the images

below.

5. Insert the top hinge pin into the upper hole behind

the frame.

6. Lower the bottom hinge pin into the bottom hole.

7. Repeat for the right-hand door.

Left Door

Top of

door:

Longer

hinge pin

Bottom

of door:

Shorter

hinge pin

Front Rear

Insert hinge

pin here

hinge

hinge pin

Insert hinge

pin here

Insert hinge

pin here

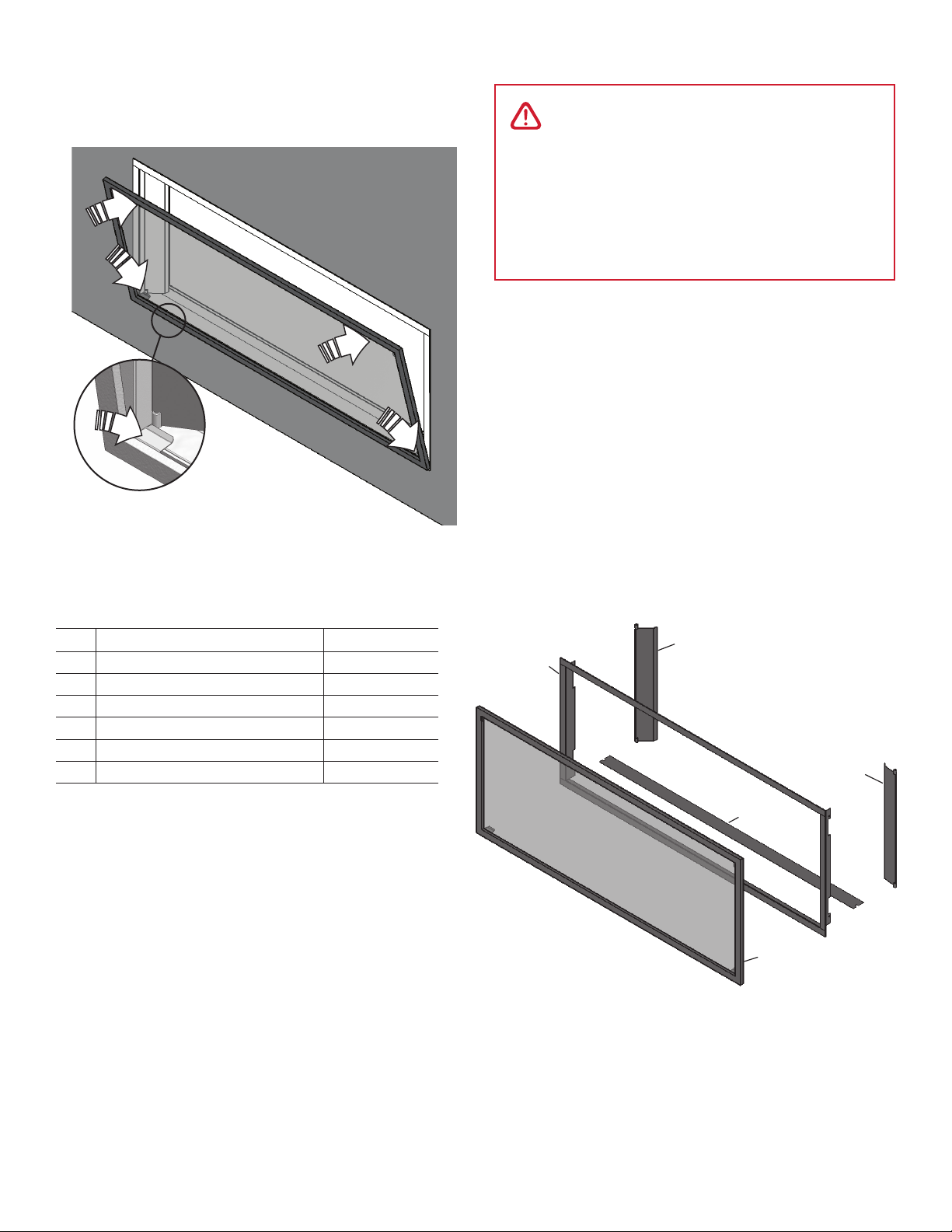

Repair Parts List

Description Part Number

1 LH door assembly 4008322AZ

2 RH door assembly 4008324AZ

3Coverplate 4009337AZ

4Trimframe 4009334AZ

5 Barrier screen 4009338

#8 x 3/8 black screws 100A757

WARNING

DO NOT TOUCH THE BARRIER SCREEN OR

FIREPLACE WHILE THEY ARE HOT! Let the

fireplace cool first before cleaning it.

FOR SAFETY PURPOSE, ensure the barrier

screen is re-installed on the fireplace front

after maintenance if it has been removed.

8. Install the barrier screen.

a. Rest the inboard bottom tabs on the cover plate.

b. Push the screen against the trim so the magnets

contact the trim.

Maintenance

To clean the fireplace trim, use mild soap and water.

To clean the barrier screen, dust with a soft brush.

If the barrier becomes damaged, the barrier shall

be replaced with the manufacturer’s barrier for this

appliance.

To clean the window and ceramics inside the firebox,

see the Homeowner’s Manual supplied with the fireplace.

Designed and Manufactured by / for Miles Industries Ltd.

190 – 2255 Dollarton Highway, North Vancouver, B.C., CANADA V7H 3B1

Tel. 604-984-3496 Fax 604-984-0246

www.valorﬁreplaces.com

Because our policy is one of constant development and improvement, details may vary slightly from those given in this publication.

La Bordure de finition réglable 2775LFB est conçue pour

être utilisée avec les foyers Valor LT2.

L’installation de ce kit n’affecte pas l’évacuation ou les

méthodes de préparation du foyer 2700 telles que

décrites dans le guide d’installation du foyer.

Cette bordure peut être installée directement sur le

panneau de béton incombustible ou sur un matériau

de finition incombustible jusqu’à 1/2 pouce (13 mm)

d’épaisseur couvrant le panneau de béton.

Concept (Foyers 2700 vendu séparément)

Dimensions de la bordure

Bordure de finition réglable 1” 2775LFB

Utilisez avec les foyers Valor 2700 SEULEMENT

GUIDE D’INSTALLATION

Série LT2

Note : Ce kit doit être

installé ou réparé par un

installateur qualifié, une

agence de service certifiée

ou un fournisseur de gaz.

Ces instructions doivent être

utilisées conjointement avec

les instructions d’installation

du modèle de foyer Valor

indiqué ci-dessus.

VITRE CHAUDE - RISQUE

DE BRÛLURES.

NE TOUCHEZ PAS UNE

VITRE NON REFROIDIE.

NE LAISSEZ JAMAIS UN

ENFANT TOUCHER LA VITRE.

L’écran pare-étincelles fourni avec ce foyer réduit le risque

de brûlure en cas de contact accidentel avec la vitre chaude

et doit être installé pour la protection des enfants et des

personnes à risques.

DANGER

!INSTALLATEUR : Laissez cette

notice avec l’appareil.

CONSOMMATEUR : Conservez

cette notice pour consultation

ultérieure.

Pare-étincelles

Bordure

Couvercle

Foyer 2700

Porte

latérale

droite

Porte

latérale

gauche

21-1/4” [538 mm]

51-3/8” [1303 mm]

Ne couvrez pas la bordure! Voir le guide d’installation

du foyer pour plus d’information sur la finition du

mur.

Installation

1. Insérez la bordure ans le périmètre de l’ouverture

du foyer et poussez-la fermement contre la surface

du panneau incombustible ou mur fini.

2. Fixez la bordure du foyer à l’aide de 4 vis no8

fournies.

3. Placez le couvercle dans l’espace entre la fenêtre

et la bordure. Alignez les découpures rondes du

couvercle à celles des supports en-dessous tel

qu’indiqué.

Note : Les découpures circulaires à chaque bout du

couvercle sont conçues pour insérer les chevilles

des portes latérales.

4. Identifiez la porte latérale gauche et son orientation

selon les images ci-dessous.

5. Placez la porte latérale en insérant d’abord sa

cheville du haut puis sa cheville du bas.

6. Répétez avec la porte latérale droite.

Insérez la

cheville ici

Cheville

Insérez la

cheville ici

Insérez la

cheville ici

Alignez la découpure

du couvercle au trou du

support

Porte latérale gauche

Haut de la

porte :

Cheville plus

longue

Bas de la

porte :

Cheville plus

courte

Avant Arrière

Liste de pièces

Description Node pièce

1 Porte latérale gauche 4008322AZ

2 Porte latérale droite 4008324AZ

3Couvercle 4009337AZ

4Bordure 4009334AZ

5Pare-étincelles 4009338

Vis noires #8 x 3/8 100A757

7. Installez le pare-étincelles.

a. Posez les onglets du bas sur le rebord de la

bordure.

b. Poussez le pare-étincelles aimanté afin de le

fixer à la bordure.

Entretien

Pour nettoyer la bordure, utilisez une solution d’eau et

de savon doux. Pour nettoyer le pare-étincelles, utilisez

une brosse à poils doux.

Si le pare-étincelles est endommagé, il doit être

remplacé par le pare-étincelles conçu par le

manufacturier pour cet appareil.

Pour nettoyer la vitre de la fenêtre et l’intérieur du foyer,

consultez le Guide du propriétaire fourni avec le foyer.

AVERTISSEMENT

NE TOUCHEZ PAS AU PARE-ÉTINCELLES

OU AU FOYER LORSQU’ILS SONT CHAUDS!

Laissez le foyer refroidir avant de le

nettoyer.

POUR DES RAISONS DE SÉCURITÉ, assurez-

vous que le pare-étincelles soit réinstallé

sur la bordure après l’entretien s’il a été

enlevé.

Conçue et fabriquée par / pour Miles Industries Ltd.

190 – 2255 Dollarton Highway, North Vancouver, BC, CANADA V7H 3B1

Tél. 604-984-3496 Téléc. 604-984-0246

www.foyervalor.com

Parce que nous favorisons une politique de développement continu, certains détails de la présente publication peuvent varier.
