Venture Lighting WP27392 Manuale utente
(800) 451-2606 VentureLighting.com
Read These Instructions Completely and Carefully
Before You Begin
USER MANUAL
STOP
VENTURE LIGHTING’S LED WALLPACK F IXTURE
Installation Using Mounting Brackets
1: Disconnect power from the luminaire and follow proper lockout/tagout procedures before beginning installation or maintenance.
2: Remove the existing luminaire. Dispose of the existing lamp(s) and ballast(s) per local requirements.
3: Loosen the screws on the side of the fixture. (Figure 1)
4: Open the fixture and disconnect the quick disconnects which connect the LED driver to the LED module. (Figure 2)
5: Drill mounting installation holes needed for the installation into the back of the fixture. (Figure 3)
6: Loosen the plug on the back of the fixture, route the wiring through the hole and mount the back of the fixture to the junction
box. (Figure 4)
7: Connect the supply wires to the fixture input wiring.
8: Connect the quick connect terminals which were removed in Step 4.
9: Secure the fixture closed by tightening the screws on the side of the fixture. (Figure 5)
10: Power can now be restored to the system.

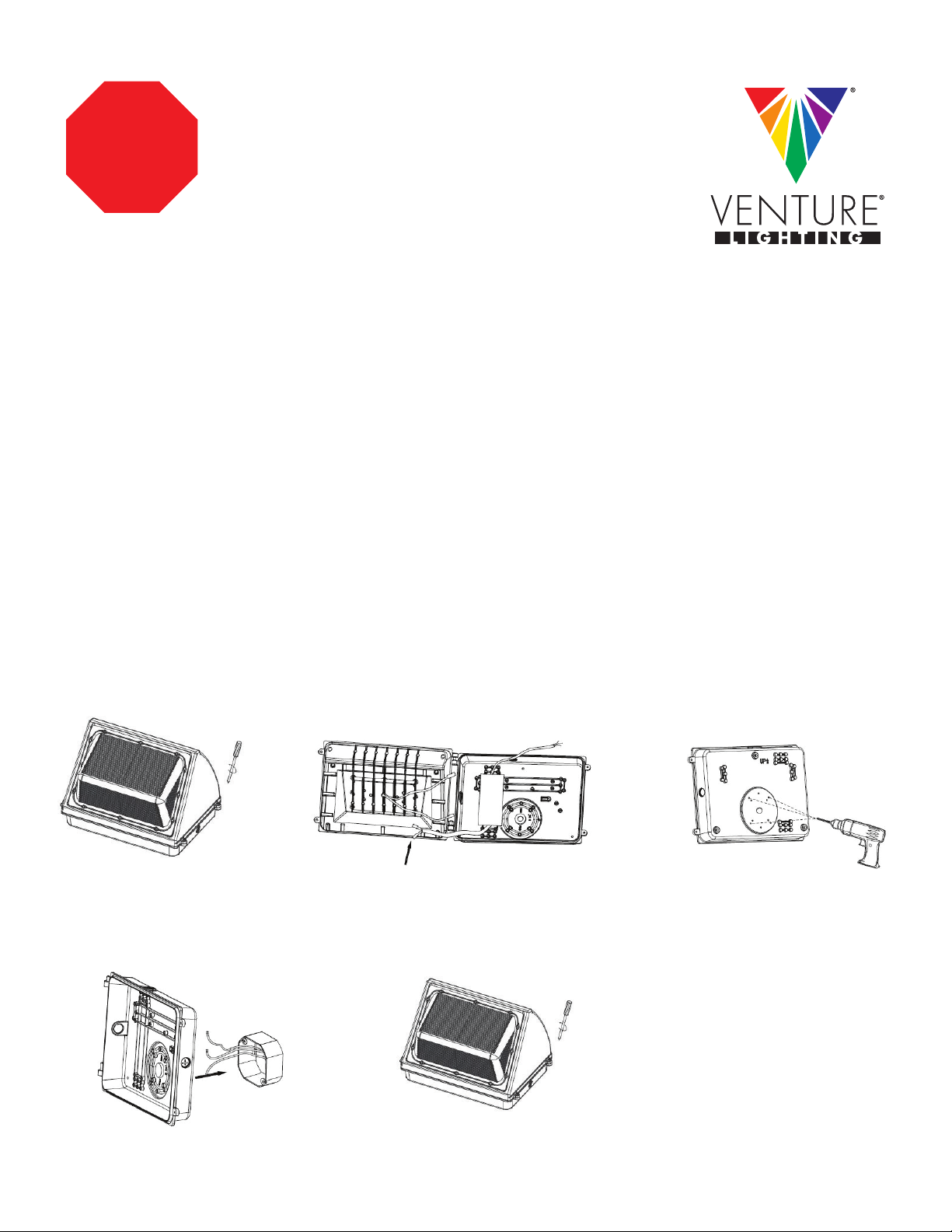

Figure 1 Figure 2 Figure 3
Figure 5
Figure 4
© 2022 Venture Lighting International • Venture Lighting is a registered trademarks of Venture Lighting International.
(800) 451-2606
6675 Parkland Blvd., Suite 100
Solon, Ohio 44139 USA
E-mail: [email protected]
VentureLighting.com
AK0010-B
WARNING
Risk of fire and electric shock
• Disconnect power from the luminaire and follow proper lockout/tagout procedures before beginning installation or maintenance.
Contact a qualified electrician for installation.
• Venture Lighting’s LED wallpack fixture installation requires knowledge of luminaire electrical systems. If not qualified, do not
attempt installation. Contact a qualified electrician.
• To prevent wiring damage or abrasion, do not expose wiring to edges of sheet metal or other sharp objects.
• Suitable for use in wet location.
• MIN. 75°C supply conductor should be used.
(800) 451-2606 VentureLighting.com
Lisez ces instructions complètement et attentivement
Avant que tu commences
MANUEL UTILISATEUR
ARRÊT
VENTURE LIGHTING’S LED WALLPACK F IXTURE
Installation à l'aide de supports de montage
1: Débranchez l'alimentation du luminaire et suivez les procédures de verrouillage / étiquetage appropriées avant de commencer
l'installation ou la maintenance.
2: Retirez le luminaire existant. Débarrassez-vous de la (des) lampe (s) existante (s) et des ballast (s) selon les exigences locales.
3: Desserrez les vis sur le côté de l'appareil. (Figure 1)
4: Ouvrez de l'appareil et déconnectez les déconnexions rapides qui connectent le driver LED au module LED. (Figure 2)
5: Percer les trous d'installation de montage nécessaires pour l'installation à l'arrière de l'appareil. (Figure 3)
6: Desserrez la prise à l'arrière du luminaire, acheminez le câblage à travers le trou et montez l'arrière de l'appareil à la boîte de
jonction. (Figure 4)
7: Connectez les fils d'alimentation au câblage d'entrée de l'appareil.
8: Connectez les bornes de connexion rapide qui ont été retirées à l'étape 4.
9: Fixez le luminaire en serrant les vis sur le côté du luminaire. (Figure 5)
10: La puissance peut maintenant être restaurée dans le système.
Figure 1 Figure 2 Figure 3
Figure 5
Figure 4
© 2022 Venture Lighting International • Venture Lighting is a registered trademarks of Venture Lighting International.
(800) 451-2606
6675 Parkland Blvd., Suite 100
Solon, Ohio 44139 USA
E-mail: [email protected]
VentureLighting.com
AK0010-B
ATTENTION
Risque d'incendie et de choc électrique
• Débranchez l'alimentation du luminaire et suivez les procédures de verrouillage / étiquette appropriées avant de commencer
l'installation ou la maintenance. Contactez un électricien qualifié pour l'installation.
• Venture Lighting L'installation de la lampe murale LED nécessite la connaissance des systèmes électriques des luminaires.
Si ce n'est pas qualifié, n'essayez pas d'installer. Contactez un électricien qualifié.
• Pour éviter les dommages causés par le câblage ou l'abrasion, ne pas exposer le câblage aux bords de la tôle ou à d'autres
objets tranchants.
• Convient pour une utilisation dans un endroit humide.
• Un conducteur d'alimentation minimum de 75° C doit être utilisé.
