Videor Eneo VHM/ZLA-W Manuale utente

Betriebsanleitung

Weatherproof Housing (330),

Heater, Central Plug,

RAL9016/7035

VHM/ZLB-W

Sommaire

1. Consignes de sécurité......................................... 27

2. Description générale...........................................27

3. Ouverture et fermeture du boîtier........................28

4. Raccordement du connecteur central..................29

5. Montage et raccord de la plaque de

connexion des câbles sur le boîtier VHM/KV1 ......30

6. Montage et raccord du kit de chauffage.............. 32

7. Boîtier de protection contre les intempéries

avec câble pré-conﬁguré ....................................34

8. Spéciﬁcations techniques ...................................38

9. Croquis...............................................................51

Contenido

1. Instrucciones de seguridad .................................39

2. Descripción general ............................................39

3. Abrir y cerrar la carcasa...................................... 40

4. Conexión de la unión de enchufe centralizada.....41

5. Montaje y conexión del distribuidor

de conexión de cables VHM/KV1 .........................42

6. Montaje y conexión del kit de calefacción ...........44

7. Carcasa protectora contra la intemperie

con cable premontado ........................................46

8. Características técnicas ...................................... 50

9. Medidas..............................................................51

Betriebsanleitung

Installation and Operating Instructions

Mode d’emploi

Instrucciones de manejo

www.videor.com

www.eneo-securitiy.com

⇒

Inhalt

1. Sicherheitshinweise..............................................3

2. Allgemeine Beschreibung ..................................... 3

3. Öffnen und Schließen des Gehäuses .....................4

4. Anschluss der Zentralsteckverbindung .................5

5. Montage und Anschluss

des Kabelanschlussverteilers VHM/KV1................. 6

6. Montage und Anschluss der Heizungskits..............8

7. Wetterschutzgehäuse mit

vorkonﬁgurierter Verkabelung .............................10

8. Technische Daten ............................................... 14

9. Maßzeichnungen.................................................51

Contents

1. Safety Instructions .............................................15

2. General description............................................15

3. Opening and closing the unit............................... 16

4. Connecting the main connector .......................... 17

5. Assembling and connecting the

VHM/KV1 terminal board..................................... 18

6. Assembling and connecting the heater kit.......... 20

7. Weatherproof housing with

pre-conﬁgurated cable........................................22

8. Technical Data ...................................................26

9. Dimensional drawings........................................ 51

1. Sicherheitshinweise

• Die nachfolgenden Hinweise dienen Ihrer eigenen Sicherheit und sollten unbedingt befolgt werden.

• Bevor Sie das Gerät anschließen und in Betrieb nehmen, lesen Sie bitte zuerst die Sicherheitshinweise und

die Betriebsanleitung.

• Bewahren Sie die Betriebsanleitung sorgfältig zur späteren Verwendung auf.

• Gehäuse nie außerhalb seiner technischen Daten betreiben.

• In der Nähe des Gerätes ist eine allpolige, leicht zugängliche Netz-Trennvorrichtung mit mindestens 3mm

Kontaktöffnungsweite zu installieren, um das Gerät bei Servicearbeiten freizuschalten zu können.

Die Schutzleiterverbindung muss DIN VDE 0100 entsprechend, niederohmig ausgeführt werden.

• Beim Verlegen der Anschlusskabel unbedingt auf die nachfolgenden Hinweise achten: Die Kabel müssen so

verlegt werden, dass sie nicht belastet, geknickt oder beschädigt werden und keine Feuchtigkeit eindringen kann.

• Inbetriebnahme und Wartung des Systems darf nur durch dafür autorisierte Personen vorgenommen und

entsprechend den Installationsanweisungen - unter Beachtung aller mitgeltenden Normen und Richtlinien -

durchgeführt werden.

• Der Errichter ist für die Aufrechterhaltung der Schutzart IP 66 verantwortlich.

• Zur Befestigung des Gehäuses im Außenbereich nur rostfreie Schrauben verwenden.

• Bei dem Gehäuse nur Original-Ersatzteile des Herstellers verwenden.

Pﬂege:

• Um ein klares Bild zu erhalten, ist es notwendig, die Frontscheibe regelmäßig zu reinigen.

• Diese mit einem weichen Tuch feucht abwischen.

• Gehäuse und Frontscheibe niemals mit Verdünnung, Benzin oder Scheuerschwamm reinigen, dies kann die

Oberﬂäche dauerhaft schädigen.

2. Allgemeine Beschreibung

• Gehäusemittelteil: 330mm

• Abklappbarer Gehäusekörper

• 4-fach höhenverstellbarer Kameraschlitten

• Isolierte Kamerabefestigung

• Zentralsteckeranschluss mit 30-pol. Kontaktleiste

• Kabeleinführung mit Metall-Verschraubung M25x1,5

• Serienmäßig mit 24(12)V-Scheibenheizung (VHM/ZLB-W, Art.-Nr. 79682)

• Serienmäßig mit 230VAC PTC-Scheibenheizung (VHM/ZLA-W, Art.-Nr. 79681)

• Serienmäßig vormontiert, Videoanschluss und Kamerasteuerung (VHM/ZLKCB-W, Art.-Nr. 79683)

• Ausblickscheibe mit „Clear-Shield” Technologie

• Lackierung: RAL9016

(c)

(d)

Joch

Gehäuse-Abklappung/Herausnahme

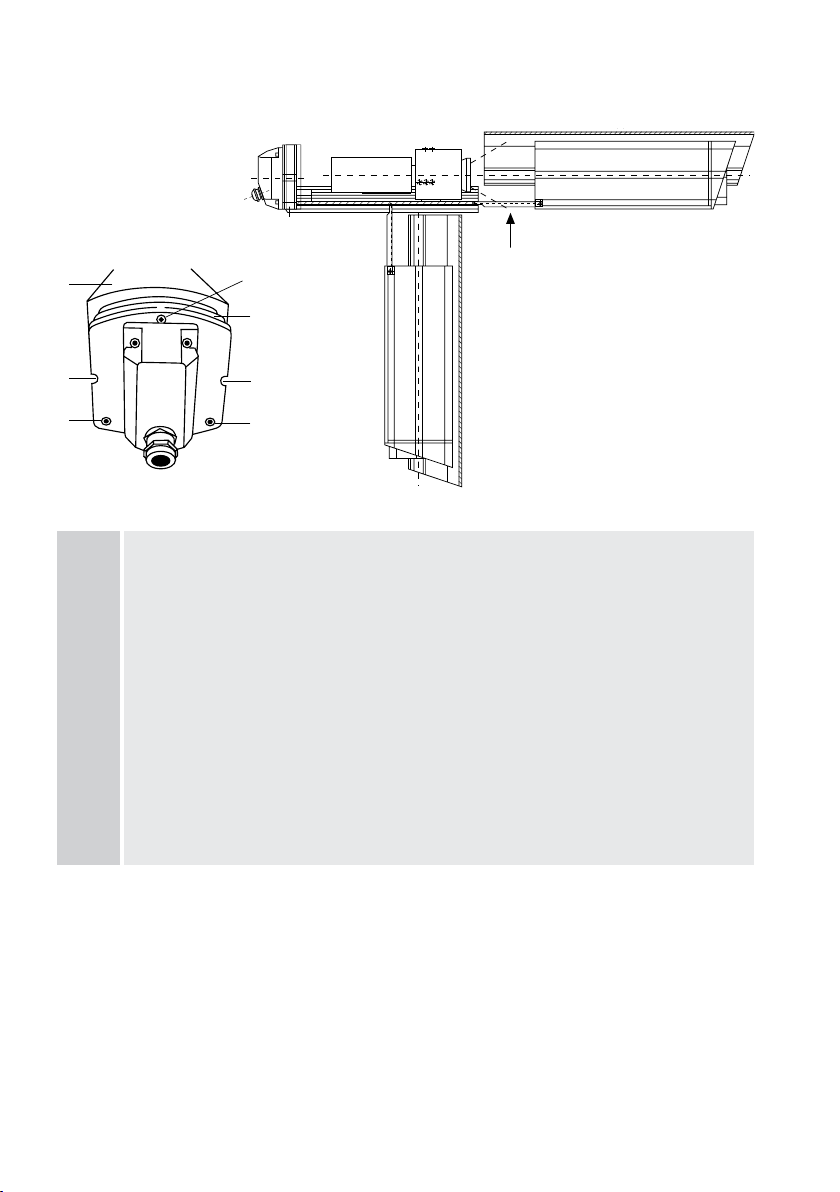

3. Öffnen und Schließen des Gehäuses

a, M, A Zum Öffnen des Gehäuses sind die beiden an der Seite des Mittelrahmens Mbeﬁndlichen Schrauben a

zu lösen, danach kann der Gehäusekörper vom Mittelteil Aabgezogen werden.

Bei den Ausführungen mit eingebauter Scheibenheizung ist der Heizungsstecker, je nach Version an der

Kabelverteilerplatine, bzw. am Netzgerät zu ziehen.

c, d Über ein Zwischenstück (Joch) besteht eine lösbare Verbindung zur Kamerawanne. Am Ende des Schie-

bebereichs klappt man den Gehäusekörper nach unten ab und kann ihn dann, zum freien Hantieren an

den Einbauten, in senkrechter Stellung cnach hinten bewegen, oder aber in waagerechter Stellung d,

durch Zusammendrücken der beiden Jocharme, ganz vom übrigen Gehäuse lösen.

b, M Der hintere Gehäusedeckel ist mit 3 Inbusschrauben M4 bam Mittelrahmen Mbefestigt und zu diesem

hin abgedichtet.

Hinweis Beim Schließen des Gehäuses ist darauf zu achten, dass sich die Dichtringe zwischen den einzelnen

Gehäuseteilen in ihrer vorgesehenen Lage im Rück-/Mittel- bzw. Vorderteil beﬁnden und dass keine

Leitungen zwischen Gehäuse- und Deckelrand eingeklemmt werden.

Hinweis Nach dem Öffnen der Gehäuse zu Wartungszwecken sollten zur Erhaltung der Schutzart IP 66 die

Deckeldichtungen an den geöffneten Stellen ersetzt werden.

Z Das Gehäuse verfügt über eine Zentralsteckverbindung Z. Hier werden die ankommenden Kabel für

Netz/Video und Steuerung aufgelegt; die jeweilige Zuordnung ist aus der nebenstehenden Tabelle zu

entnehmen. (Bei VHM-ZLKCB-W vormontiert)

Hinweis Die Netz-Anschlussleitung zum Versorgungsstromkreis muss mindestens dem Typ H05xx entsprechen,

bei ﬂexiblen feindrahtigen Anschlussleitungen sind Adernendhülsen zu verwenden. Der Schutzleiter-

anschluss PE muss voreilend verdrahtet werden, auf die richtige Zuordnung von L1 und N ist zu achten.

Die Video- sowie Steuerleitung muss so ﬁxiert werden, dass Teile des Primärkreises nicht berührt

werden können.

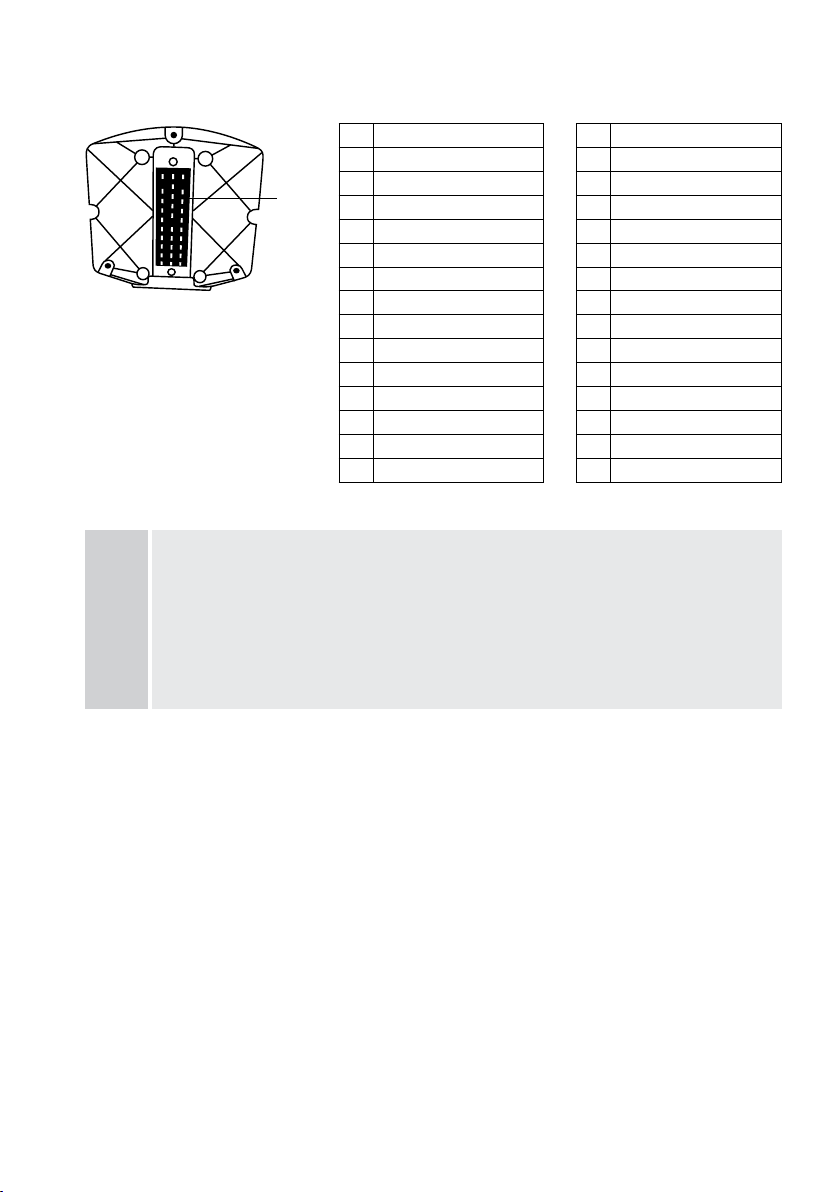

4. Anschluss der Zentralsteckverbindung

a0 230VAC

a9 -

a8 +15V (bei ext. Versorgung)

a7 Brennweite groß

a6 S/N 0V

a5 Entfernung nah

a4 Pot. Außen (+V Ref.)

a3 Pot. Außen (-V Ref.)

a2 Zoom Potentiometer

a1 Fokus Potentiometer

b0 Schutzerde (GND)

b9 -

b8 S/N tief

b7 S/N hoch

b6 Brennweite klein

b5 Entfernung fern

b4 -

b3 Video Masse

b2 Video Ausgang

b1 -

c0 230VAC

c9 -

c8 S/N rechts

c7 S/N links

c6 Heizung (12/24V)

c5 Heizung (12/24V)

c4 -

c3 Synchron Eingang

c2 Masse

c1 -

MDer Einbau erfolgt senkrecht im Mittelrahmen Mdes Gehäuses.

P, e Die Kabelanschlussverteilerplatine Pwird mit den beiliegenden selbstschneidenden Schrauben e

(inkl. Unterlegscheiben) gemäß Zeichnung in die Stehbolzen verschraubt.

Hinweis Bei der Verkabelung ist darauf zu achten, dass die Netzleitungen L1 und N an die dafür vorgesehenen

Klemmen angeschlossen werden. Die Schutzleiter werden an die Klemme PE aufgelegt.

Hinweis Beim Anschluss und Betrieb von Heizung und Kamera ist auf die gleiche Betriebsspannung und die

zulässige Leistung zu achten. Der Einschaltstrom der PTC-Heizungen kann mehr als das 10fache des

Nennstromes betragen.

PE L1 N PE N L1 STAT

MAINS

11 10

1 2 3 4 5 6 7 8

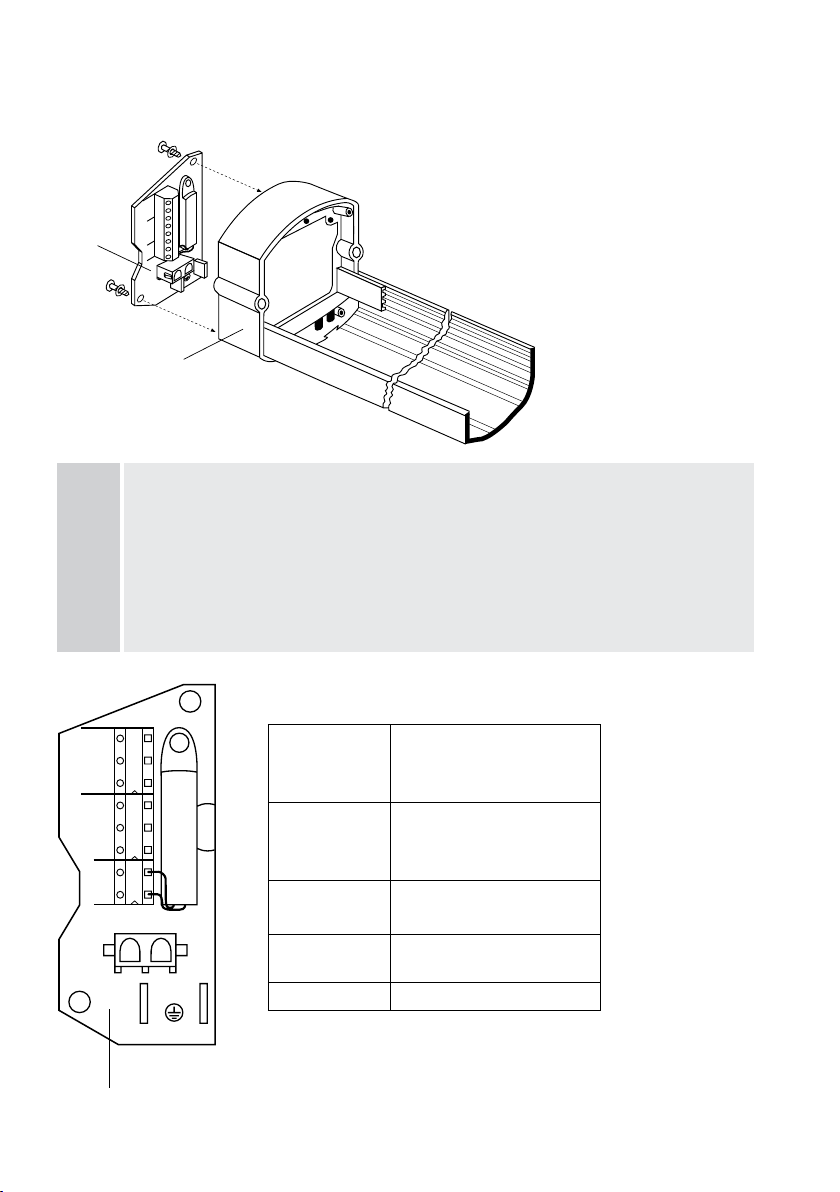

5. Montage und Anschluss des Kabelanschlussverteilers VHM/KV1

(Art.-Nr. 79609)

Klemme 1

Klemme 2

Klemme 3

Erdung / Netzzuleitung (PE)

Netzspannung (L1)

Netzspannung (N)

Klemme 4

Klemme 5

Klemme 6

Erdung / Kamera (PE)

Kamera 230VAC (N)

Kamera 230VAC (L1)

Klemme 7

Klemme 8 Brücke (Thermostatschalter)

Anschluss

HEATER

Heizung (2-pol. AMP-Stecker

an Heizungen vormontiert)

Anschluss 10-11 Steckpunkte für Erdung

1 2 3 4 5 6 7 8

PE L1 N PE N L1 STAT

MAINS

HEATER

11 10

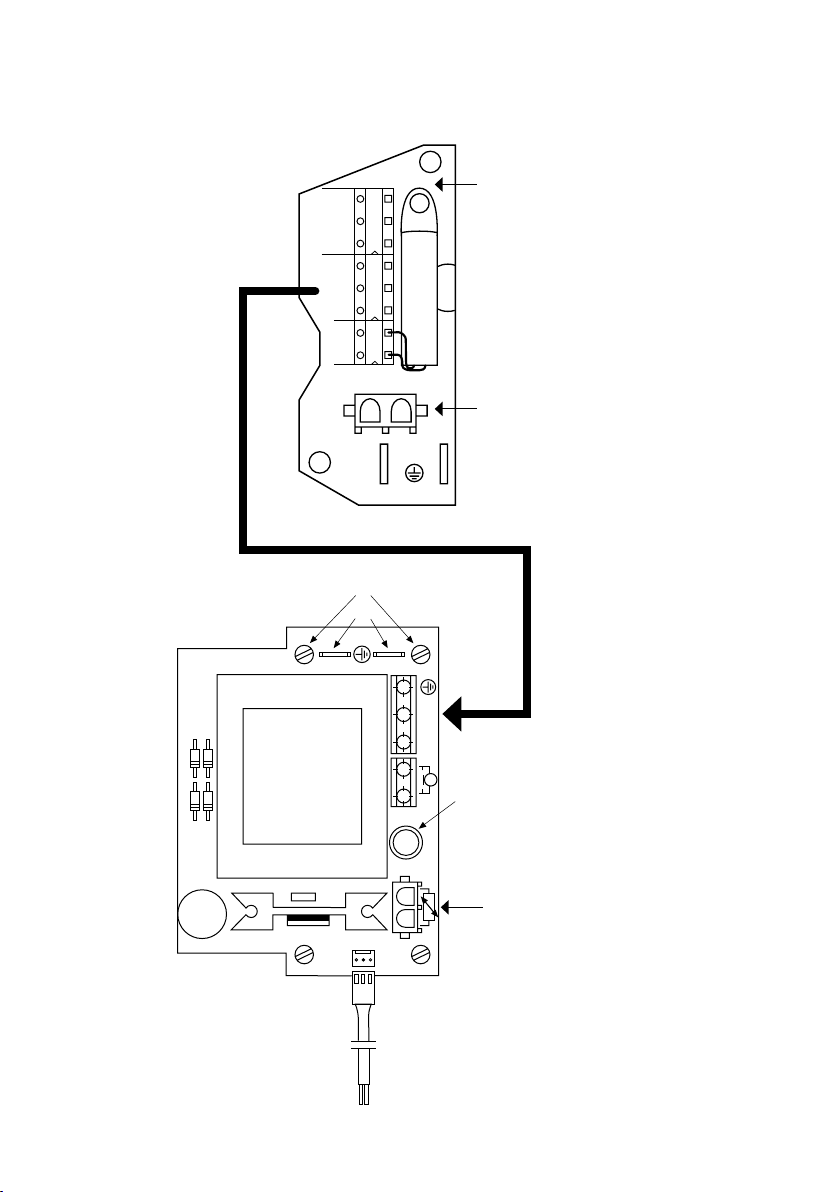

5.1 Einbau und Verkabelung eines Netzgeräts NE-112/x im Gehäuse

VHM/ZLA-W (Art.-Nr. 79681) für 12VDC/24VAC Kameraversorgung

Kabelverbindung

(im Netzteil enthalten)

NE-112

NE-112/2

NE-112/24V

ANMERKUNG:

Beim VHM/ZLB-W (Art.-Nr. 79681) sind

für den Eingang die Mains-Klemmen

zu verwenden.

1 2 3 4 5 6 7 8

PE L1 N PE N L1 STAT

MAINS

HEATER

11 10

Vorhandene Anschlussplatine

Heizungsanschluss mit Thermostat

D1 D4

C1 IC1

12VDC

T1,25A

L1 N

Heizungsanschluss ohne Thermostat

(Heizung läuft immer)

F, A Frontscheibe, Das Frontteil (mit Glasscheibe) Fvom Gehäusemittelteil Aabschrauben.

Gehäusemittelteil

HHeizungsplatine Die Heizungsplatine Hauf das Frontteil Fschrauben.

Die Widerstände müssen zum Glaseinsatz zeigen.

f, r Schrauben, Dazu die Schrauben fund die Abstandsbolzen r(8mm) aus dem Beipack entsprechend

Abstandsbolzen der Abbildung verwenden.

SKabelkanal Den Spannungsanschluss der Heizungsplatine durch den Kabelkanal Szur Anschluss-

platine am Rückteil des Gehäuses führen und anschließen.

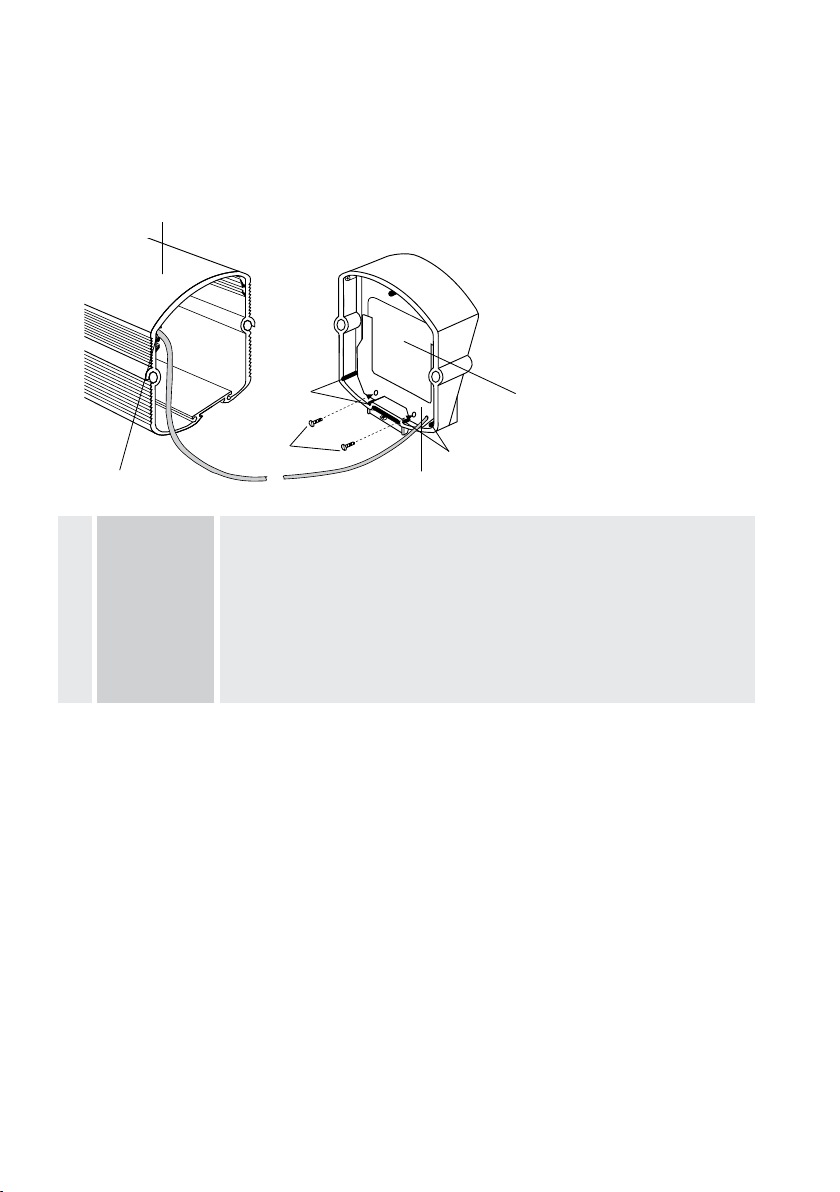

6. Montage und Anschluss der Heizungskits

6.1 Montage des 24V-Heizungskits VHM/H24W (Art.-Nr. 71602)

Hinweis: Das VHM/H24W Heizungskit ist sowohl beim VHM-ZLB-W, als auch beim VHM-ZLKCB-W montiert.

6.2 Montage von PTC-Heizungs-Kits: VHM/H220 (Art.-Nr. 71301)

und VHM/H24 (Art.-Nr. 71601)

FDie Heizung wird direkt im Frontteil Fdes Gehäuses verschraubt. Dazu ist zunächst durch

Lösen der beiden 4mm Inbusschrauben das Fronteil vom Gehäuse abzunehmen.

H, g Das Heizelement Hwird mittels selbstschneidender Kreuzschlitz-Schrauben 3x 6mm gan der

vorgesehenen Stelle montiert.

SZur Führung des Anschlusskabels zum Netzverteiler ist im Gehäuseproﬁl ein Kanal Svorgesehen.

Hinweis Bei dem elektrischen Anschluss an Kabelverteiler, bzw. Netzgerät ist darauf zu achten, dass die Heizungs-

Spannung mit der Eingangs-Spannung übereinstimmt.

Spannung Lötbrücken A Lötbrücken B Lötbrücken C

24V (werkseitig) Aauf beiden Seiten

(rechts/links) offen

Bauf beiden Seiten

(rechts/links) geschlossen

Cauf beiden Seiten

(rechts/links) offen

12V-Konﬁguration Aauf beiden Seiten

(rechts/links) geschlossen

Bauf beiden Seiten

(rechts/links) offen

Cauf beiden Seiten

(rechts/links) geschlossen

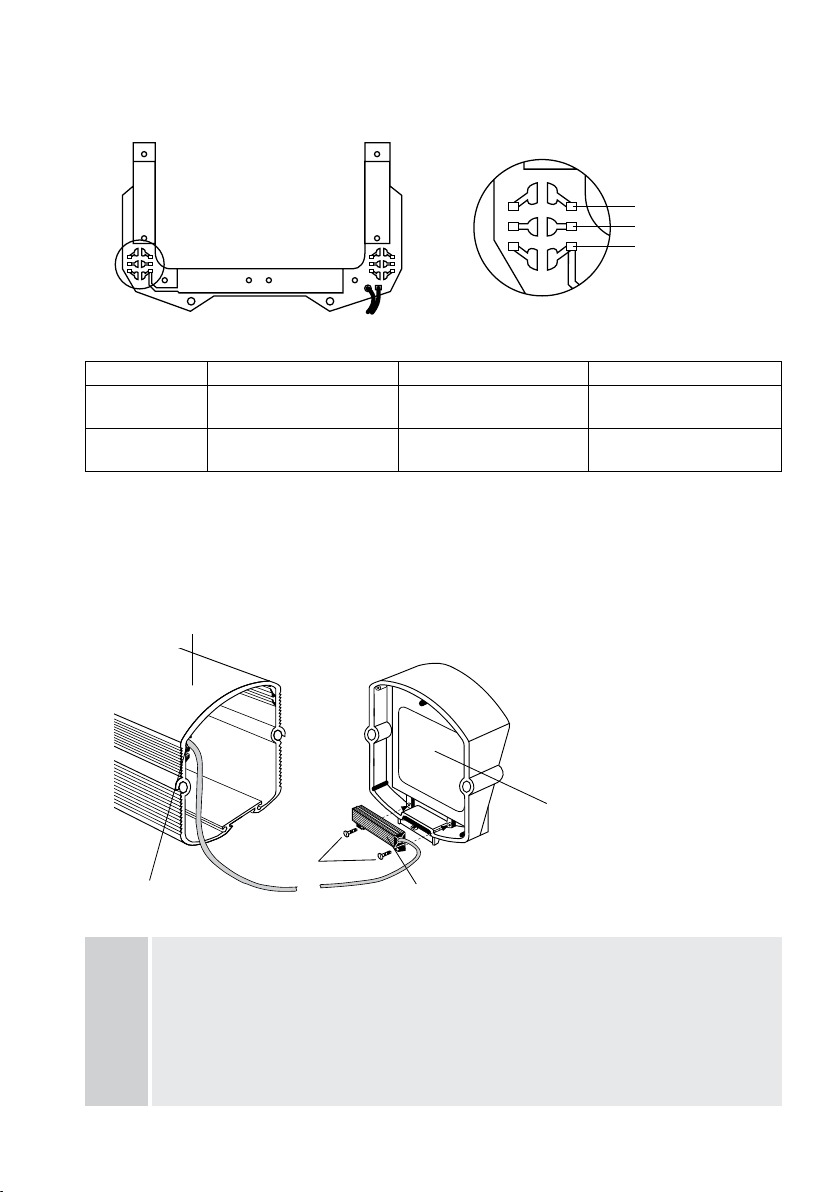

6.1.1 Konﬁguration der werkseitig eingebauten 24V-Heizung

für den 12V-Betrieb (bei VHM-ZLB-W-W und VHM-ZLKCB-W)

links rechts

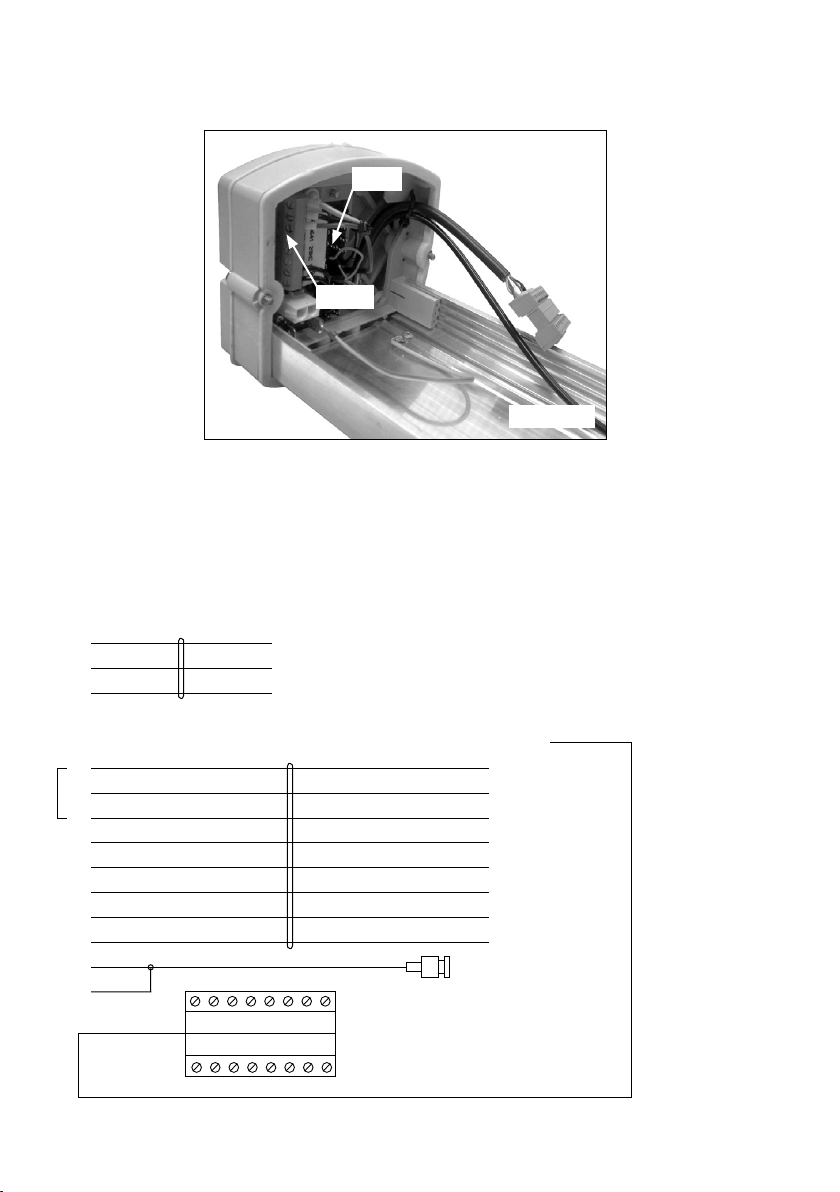

7. Wetterschutzgehäuse mit vorkonﬁgurierter Verkabelung

Kupplung

BNC-Buchse

Verteiler

VHM-Z

Verkabelung VHM-Z Gehäuse # 79683

VHM-Z Verteiler Objektiv

230V oder 24VAC:

c5 N

c6 L1

b0 PE

Kupplung

a5 1 Fokus (FAR)

b5 2 Fokus (NEAR)

a7 3 Zoom (WIDE)

b6 4 Zoom (TELE)

a4 5 Pot (+V)

a3 6 Pot (-V)

a2 7 Zoom-Pot

a1 8 Fokus-Pot

b2 Videokabel m. BNC-Buchse

1 2 3 4 5 6 7 8

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Videor Telecamera di sicurezza

Videor

Videor eneo TVD-2080V2812IR Manuale utente

Manuali Telecamera di sicurezza popolari di altre marche

Okina USA

Okina USA SIR36-870VF650LP Manuale utente

Divio

Divio NDR155PA Manuale utente

Canon

Canon VB-C500D Manuale utente

Easy Access

Easy Access EasyGuard Manuale utente

Vivotek

Vivotek FD9389-EHV-v2 Manuale utente

TUYA

TUYA COSMO W2 Manuale utente

Eusso

Eusso UNC7500-IR Guida all'installazione

urmet domus

urmet domus 1096/204 Manuale utente

VC VC20 series Manuale utente

Axis

Axis Q1614 Manuale utente

ieGeek

ieGeek DD201 Manuale utente

VADDIO

VADDIO ClearVIEW HD-USB PTZ 999-6990-000 Manuale utente

Vicon

Vicon V662-D-1 Istruzioni operative

Grundig

Grundig GCH-K0274P Manuale utente

Lorex

Lorex VANTAGE LBC7032 Manuale utente

4xem

4xem WPT Manuale utente

Samsung

Samsung SCV-3082 Manuale utente

Vitek

Vitek VTC-C544 Manuale utente
